Стенды контроля бокового увода колес автотранспортных средств MINC
| Номер в ГРСИ РФ: | РБ 03 19 1876 17 |
|---|---|
| Раздел: | Средства технической диагностики [19] |
| Производитель / заявитель: | "MAHA Maschinenbau Haldenwang GmbH & Co. KG", Германия |
Стенды контроля бокового увода колес автотранспортных средств MINC (далее-стенды) предназначены для измерения и контроля бокового увода управляемых колес автотранспортных средств от прямолинейного движения.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 19 1876 17 |
| Наименование | Стенды контроля бокового увода колес автотранспортных средств MINC |
| Год регистрации | 2017 |
| Номер сертификата | 11342 |
| Дата регистрации | 2017-10-03 |
| Срок действия | 2022-10-03 |
| Получатель сертификата | фирма "MAHA Maschinenbau Haldenwang GmbH & Co. KG", Германия (DE) |
Производитель / Заявитель
фирма "MAHA Maschinenbau Haldenwang GmbH & Co. KG"
Адрес: D-87490 Haldenwang
Контакты: (08374)585-0 // (08374)585-499
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МП.МН 1269-2003. |
Поверители
Скачать
|
Описание типа РБ 03 19 1876 17 [2009-02-20]
rb-03-19-1876-17_2009-02-20.pdf
|
Скачать | ||
|
Описание типа РБ 03 19 1876 17 [2017-12-26]
rb-03-19-1876-17_2017-12-26.pdf
|
Скачать | ||
|
Описание типа РБ 03 19 1876 17 [2012-07-04]
rb-03-19-1876-17_2012-07-04.pdf
|
Скачать |
Описание типа
Назначение
Стенды контроля бокового увода колес автотранспортных средств MINC (далее-стенды) предназначены для измерения и контроля бокового увода управляемых колес автотранспортных средств от прямолинейного движения.
Область применения - автотранспортные предприятия, станции технического обслуживания, автомобильные заводы, диагностические станции технического контроля транспортных средств.
Описание
В зависимости от различных вариантов конструкторского исполнения, комплектации и дизайна фирма "МАНА Maschinenbau Haldenwang GmbH & Со. KG” выпускает стенды контроля бокового увода колес автотранспортных средств MINC следующих исполнений:
- MINC-PROFI с максимальной проездной массой оси автомобиля до 2000 кг;
- MINC I EURO с максимальной проездной массой оси автомобиля до 3000 кг;
- MINC II EURO с максимальной проездной массой оси автомобиля до 15000 кг.
Стенды контроля бокового увода колес автотранспортных средств исполнений MINC I EURO и MINC II EURO входят в состав линии диагностики транспортных средств “EUROSYSTEM.
Стенды выпускают под зарегистрированной торговой маркой ЙанД
Принцип работы стендов заключается в следующем. При качении колеса по дороге в области контакта возникает деформация и трение (проскальзывание) элементов протектора по дороге, сопровождаемые боковыми силами реакции. При движении по подвижной плите стенда эти силы смещают ее в сторону. Величина смещения или бокового увода, находящаяся в определенной зависимости от силы реакции, отображается на электронном табло стенда.
Функционирование стендов обеспечивается программным обеспечением версии не ниже V7.20, являющихся собственной разработкой фирмы-изготовителя.
Конструктивно стенды состоят: из рамы, жестко закрепленной на полу; подвижной измерительной плиты, по которой проезжает колесо автомобиля, электронного цифрового табло, на котором отображаются результаты измерений, блока управления с эргономической клавиатурой, служащей для управления и взаимодействия конструктивных частей стенда.
Подвижная измерительная плита стенда перемещается на роликовых подшипниках и возвращается в начальное (центральное) положение с помощью растягивающихся пружин. Внутри установлена распорка с передвижной штангой. На распорке жестко закреплен прецизионный потенциометр.
Стенды контроля бокового увода колес автотранспортных средств MINC оснащены разъемом RS232 для подключения внешних устройств.
Внешний вид и схема с указанием места нанесения знака поверки (клейма-наклейки) приведена в приложении к описанию типа.

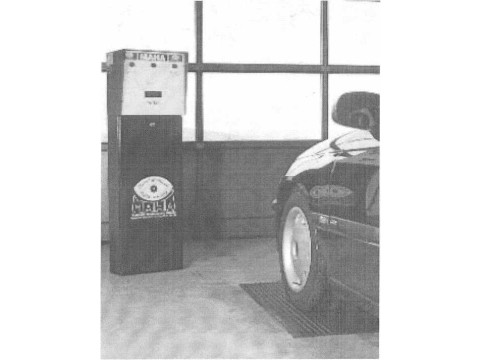

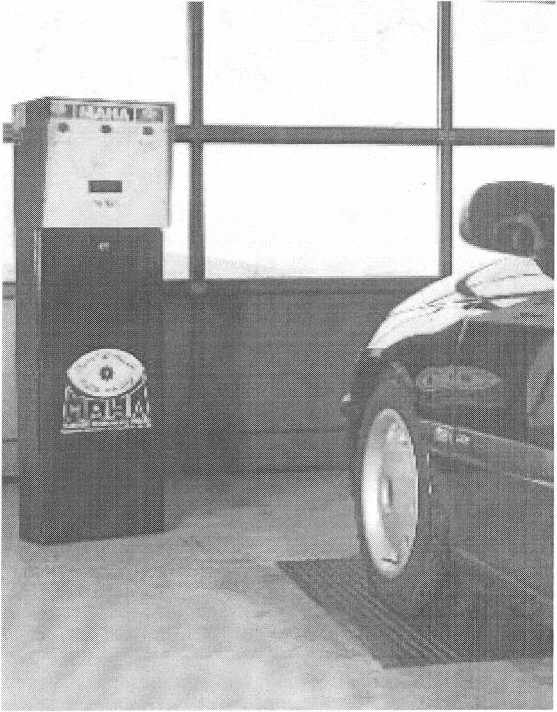

Внешний вид стендов представлен на рисунке 1.
Рисунок 1
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики приведены в таблице 1.
Таблица 1
|
Исполнения |
MINC-PROFI |
MINC I EURO |
MINC II EURO |
|
1 |
2 |
3 |
4 |
|
* Максимальная нагрузка на ось, кг |
2000 |
3000 |
15000 |
|
Диапазон измерений линейного перемещения измерительной плиты, приведенного к 1 км пройденного пути, м |
от минус 20 до плюс 20 |
от минус 20 до плюс 20 |
от минус 20 до плюс 20 |
|
Пределы допускаемой погрешности при измерении линейного перемещения измерительной плиты, приведенного к 1 км пройденного пути, м |
±1,0 |
±1,0 |
±1,0 |
|
Принцип измерений |
Potentiometer |
Potentiometer |
Potentiometer |
|
Габаритные размеры, мм, не более |
в соответствии с технической документацией | ||
|
Масса, кг, не более |
в соответствии с технической документацией | ||
|
Температура окружающего воздуха при эксплуатации |
От 5 °C до 50 °C От минус 10 °C до плюс 50 °C (при обогреве силового коммуникационного пульта) | ||
|
Температура окружающего воздуха при хранении и транспортировании |
От 0 °C до 40 °C | ||
|
Параметры электропитания |
Однофазная сеть переменного тока номинальным напряжением 230 В, частотой 50 Гц, | ||
|
Потребляемая мощность, кВт, не более |
2,2 | ||
|
Степень защиты оболочки по ГОСТ 14254-96 |
IP54 | ||
| * - справочный параметр
Знак утверждения типа
Знак утверждения типа средств измерений Республики Беларусь наносится на титульный лист руководство по эксплуатации типографским способом.
Комплектность
В комплект поставки входят:
- стенд контроля бокового увода колес автотранспортных средств MINC;
- руководство по эксплуатации;
- методика поверки МП.МН 1269-2003.
Дополнительная комплектация (по требованию заказчика):
- принтер;
- кабель связи для принтера;
- LED-дисплей;
- РС-компьютер;
- клавиатура.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "МАНА Maschinenbau Haldenwang GmbH & Со. KG”, Германия.
ГОСТ 25176-82 "Средства диагностирования автомобилей, тракторов, строительных и дорожных машин. Классификация. Общие технические требования."
ТР ТС 004/2011 «О безопасности низковольтного оборудования».
ТР ТС 010/2011 «О безопасности машин и оборудования».
ТР ТС 020/2011 «Электромагнитная совместимость технически х средств».
МП.МН 1269-2003 “Стенды контроля бокового увода колес автотранспортных средств "MINC".
Заключение
Стенды контроля бокового увода колес автотранспортных средств MINC соответствуют требованиям технической документации фирмы-изготовителя, ГОСТ 25176-82.
Стенды контроля бокового увода колес автотранспортных средств MINC соответствуют требованиям ТР ТС 004/2011, ТР ТС 010/2011 (сертификат соответствия № ТС RU C-DE.MT20.B.00921, срок действия с 16.03.2015 по 15.03.2018 включительно), ТР ТС 020/2011 (декларация соответствия № RU Д-ОЕ.АБ58.В.02829, срок действия с 08.08.2017 по 15.03.2018 включительно).
Межповерочный интервал не более 12 месяцев.
Научно-исследовательский испытательный центр БелГИМ. г. Минск, Старовиленский тракт 93, тел. 3349813. Аттестат аккредитации № BY/112 02.1.0.0025.
