Газоанализаторы MGT 5
| Номер в ГРСИ РФ: | РБ 03 09 1390 17 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Категория: | Газоанализаторы |
| Производитель / заявитель: | "MAHA Maschinenbau Haldenwang GmbH & Co. KG", Германия |
Газоанализаторы MGT 5 (4/5 компонентные) предназначены для измерения концентрации СО - оксида углерода, СО2 - диоксида углерода, НС -углеводородов и О2 - кислорода в выхлопных газах двигателей внутреннего сгорания, работающих на бензине и газе.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 1390 17 |
| Наименование | Газоанализаторы MGT 5 |
| Год регистрации | 2017 |
| Номер сертификата | 11344 |
| Дата регистрации | 2017-10-03 |
| Срок действия | 2022-10-03 |
| Получатель сертификата | фирма "MAHA Maschinenbau Haldenwang GmbH & Co. KG", Германия (DE) |
Производитель / Заявитель
фирма "MAHA Maschinenbau Haldenwang GmbH & Co. KG"
Адрес: D-87490 Haldenwang
Контакты: (08374)585-0 // (08374)585-499
Поверка
| Межповерочный интервал / Периодичность поверки | 6 мес. |
| Метрологическое обеспечение | Метрологически обеспечены в Республике Беларусь при наличии ГСО, внесенных в Госреестр СИ РБ. |
| Методика поверки | Поверка проводится по МРБ МП. 1072-2012. |
Поверители
Скачать
|
Описание типа РБ 03 09 1390 17 [2017-12-22]
rb-03-09-1390-17_2017-12-22.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 1390 17 [2012-07-18]
rb-03-09-1390-17_2012-07-18.pdf
|
Скачать |
Описание типа
Назначение
Газоанализаторы MGT 5 (4/5 компонентные) предназначены для измерения концентрации СО - оксида углерода, СО2 - диоксида углерода, НС -углеводородов и О2 - кислорода в выхлопных газах двигателей внутреннего сгорания, работающих на бензине и газе.
Область применения - автотранспортные предприятия, станции технического обслуживания, автомобильные заводы и диагностические центры.
Описание
Газоанализаторы MGT 5 измеряют концентрацию СО/СО2/НС на основе принципа селективной абсорбции каждого газа в зоне инфракрасного излучения Поток излучения характерных областей спектра выделяется оптическими фильтрами и преобразуется в электрические сигналы, пропорциональные концентрации СО, СО2 и НС.
Определение содержания кислорода О2 осуществляется электрохимическим датчиком, сигнал которого пропорционален процентному содержанию кислорода.
Имеются справочные функции определения температуры масла двигателя, числа оборотов коленчатого вала двигателя, содержания оксидов азота NOX и вычисления значения коэффициента лямбда X.
Газоанализаторы MGT 5 выпускают под зарегистрированной торговой маРК0Й

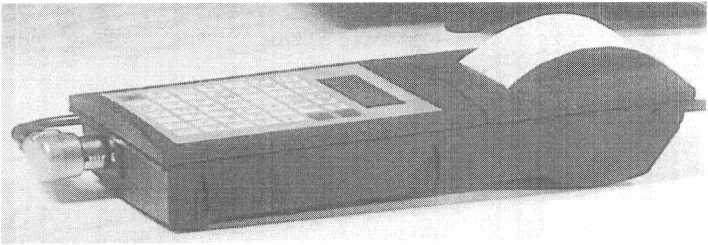

Г азоанализаторы являются переносными приборами. Конструктивно газоанализаторы состоят из основного прибора, ручного пульта с клавиатурой и со встроенным принтером, пробоотборного шланга и зонда, помещаемого в выхлопную трубу автомобиля. Газоанализаторы оснащены интерфейсом RS 232 для подключения к PC-«EUROSYSTEM» с использованием специального программного обеспечения версии не ниже V7.20, являющегося собственной разработкой фирмы-изготовителя. Просмотр результатов измерения и показаний регистрируемых параметров осуществляется на ЖК-дисплее ручного пульта или внешнем мониторе с последующим выводом их на печать.

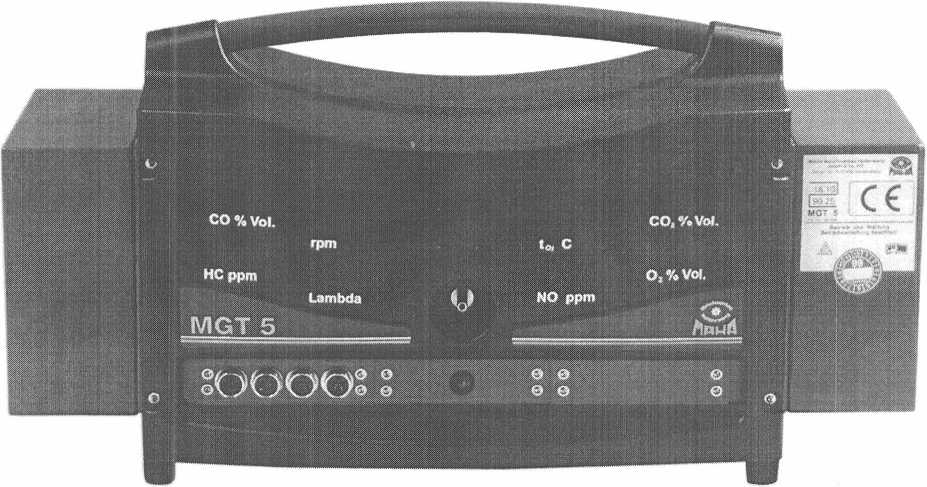

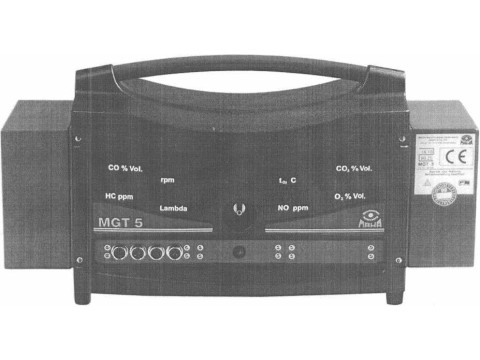

Внешний вид газоанализатора MGT 5 представлен на рисунке 1.
Схема с указанием мест нанесения знака поверки (клейма-наклейки) приведена в приложении к описанию типа.
Рисунок 1
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные характеристики газоанализаторов MGT 5 приведены в таблице 1
Таблица 1 ____
|
Наименование |
Значение | |||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
Регистрируемые параметры |
СО |
со2 |
НС |
о2 |
NOX |
Число оборотов коленчатого вала |
Температура масла в двигателе |
А, |
|
Диапазон показаний |
от 0 |
от 0 |
от 0 до 2000 |
от 0 |
от 0 |
от 0 |
от 0 |
от 0,8 |
|
ДО 15 об.д., %. |
ДО 20 об.д., % |
млн'1 (гексан) от 0 до 4000 млн'1 (пропан) |
до 25 об.д., % |
до 5000 ppm |
ДО 10000 мин 1 |
до 150 °C ' -zlb-J- ' |
ДО 1,2 | |
I (Государственный реестр
Il I средств измерений /
~ х- \\ \ Республики Беларусь /
СТР-2из6 ^ХДлядокум'^оУ
Продолжение таблицы 1
|
1 |
2 |
3 |
4 |
5 |
6 |
7 8 9 |
|
Диапазон измерений |
от 0 ДО 15 об.д., %. |
от 0 ДО 20 об.д., % |
от 0 до 2000 млн"1 (гексан) от 0 до 4000 млн'1 (пропан) |
от 0 ДО 25 об.д., % |
не не не норми норми норми руется руется руется | |
|
Пределы допускаемой погрешности измерений (выбирается большее значение): абсолютной, об.д., % относительной, % |
±0,03 ±5 |
±0,5 ±5 |
±10 млн"1 ±5 |
±0,1 ±5 |
не норми руется | |
|
Время установления рабочего режима |
от 30 с до 10 мин (в зависимости от температуры окружающей среды) | |||||
|
Расход измеряемого газа* |
до 3 л/мин | |||||
|
Расход удаляемой воды, содержащейся, в измеряемом газе* |
до 1 л/мин | |||||
|
Избыточное рабочее давление |
от 750 до 1100 мбар | |||||
|
Параметры электропитания |
Однофазная сеть переменного тока с номинальным напряжением 230 В, 50 Гц или источник постоянного тока с напряжением от 10 В до 42 В | |||||
|
Потребляемая мощность, Вт, не более |
65 | |||||
|
Температура окружающего воздуха при эксплуатации |
от 5 °C до 45 °C | |||||
|
Температура окружающего воздуха при хранении и транспортировании |
от минус 10 °C до плюс 60 °C | |||||
|
Периодичность проведения теста на герметичность |
1 раз в день |
-------.... . | ||||
|
Проверка наличия остаточных газов |
Автоматическая | |||||
|
Установка нуля |
Автоматическая | |||||
|
Габаритные размеры прибора, мм, не более |
565x245x305 | |||||
|
Масса прибора, кг, не более |
12 | |||||
|
Степень защиты оболочки по ГОСТ 14254-96 |
IP54 | |||||
|
Уровень шума, дБ, не более |
75 | |||||
|
* - справочный параметр ______ | ||||||
Знак утверждения типа
Знак утверждения типа средств измерений Республики Беларусь наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
В комплект поставки газоанализаторов MGT 5 входят:
- газоанализатор MGT 5;
- программное обеспечение версии не ниже V.7.20.
- пробоотборный шланг и зонд;
- руководство по эксплуатации;
- методика поверки МРБ МП. 1072-2012.
Дополнительная комплектация (по требованию заказчика):
- ручной пульт со встроенным принтером;
- NOx -сенсор;
- датчик оборотов коленчатого вала DISPEED и модуль/плата;
- щуп температуры масла для легковых и грузовых автомобилей, длиной (100-3000) мм, с 6-м кабелем;
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы «МАНА Maschinenbau Haldenwang GmbH & Со. KG», Германия.
СТБ 2170-2011 «Транспортные средства, оснащенные двигателями с принудительным зажиганием. Выбросы загрязняющих веществ в отработавших газах».
СТБ 1641-2006 «Транспорт дорожный. Требования к техническому состоянию по условиям безопасности движения. Методы проверки».
ГОСТ 17.2.2.03-87 «Охрана природы. Атмосфера. Нормы и методы измерений содержания окиси углерода и углеводородов в отработавших газах автомобилей с бензиновыми двигателями. Требования безопасности».
ТР ТС 004/2011 «О безопасности низковольтного оборудования».
ТР ТС 010/2011 «О безопасности машин и оборудования».
ТР ТС 020/2011 «Электромагнитная совместимость технических средств»
МРБ МП. 1072-2012 «Газоанализаторы MGT 5. Методика поверки».
Заключение
Газоанализаторы MGT 5 соответствуют требованиям технической документации фирмы-изготовителя, СТБ 2170-2011, СТБ 1641-2006, ГОСТ 17.2.2.03-87, соответствуют требованиям ТР ТС 004/2011 (сертификат соответствия RU C-DE.VN20.B.00923 срок действия с 16.03.2015 по 15.03.2018 включительно), ТР ТС 010/2011 (сертификат соответствия RU C-DE.VN20.B.00923 срок действия с 16.03.2015 по 15.03.2018 включительно), ТР ТС 020/2011 2011 (декларация соответствия № RU Д-ОЕ.АБ58.В.02829, срок действия с 08.08.2017 по 15.03.2018 включительно).
Межповерочный интервал не более 6 месяцев.
Научно-исследовательский испытательный центр БелГИМ. г. Минск, Старовиленский тракт 93, тел. 3349813. Аттестат аккредитации № BY/112 02.1.0.0025.
