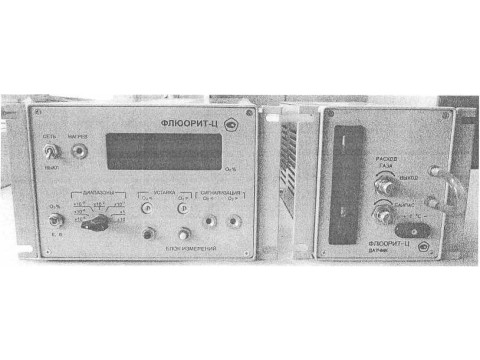

Газоанализаторы ФЛЮОРИТ-Ц
| Номер в ГРСИ РФ: | РБ 03 09 3198 17 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Категория: | Газоанализаторы |
| Производитель / заявитель: | ООО "НПП ОКБА", г. Ангарск, Иркутская обл. |
Газоанализатор ФЛЮОРИТ-Ц предназначен для измерений объемной доли кислорода в инертных газах и азоте.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 3198 17 |
| Наименование | Газоанализаторы ФЛЮОРИТ-Ц |
| Год регистрации | 2017 |
| Номер сертификата | 11511 |
| Дата регистрации | 2017-12-20 |
| Срок действия | 2021-08-31 |
| Получатель сертификата | ООО "Ангарское-ОКБА", г. Ангарск Иркутской обл., Российская Федерация (RU) |
Производитель / Заявитель
ООО "Ангарское-ОКБА"
Адрес: 665821, г. Ангарск, мрн.Старо-Байкальск, ул.2-я Московская, 33А
Контакты: (3951)53-05-56
Поверка
| Межповерочный интервал / Периодичность поверки | 6 мес. |
| Метрологическое обеспечение | Газоанализаторы метрологически обеспечены в Республике Беларусь с применением соответствующих ГСО, внесенных в Госреестр СИ РБ (раздел 2). |
| Методика поверки | Поверка проводится по методике 5К1.552.045ДП (2006 г.). |
| Признание поверки | Первичная при выпуске из производства: ООО "Научно-производственное предприятие ОКБА" (аттестат аккредитации - №RA.RU.312097, шифр поверительного клейма - ДДФ)(НТК №05-13)(ранее шифр поверительного клейма - БГВ)(НТК №08-18). |
Поверители
Скачать
|
Описание типа РБ 03 09 3198 17 [2018-03-30]
rb-03-09-3198-17_2018-03-30.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 3198 17 [2014-02-07]
rb-03-09-3198-17_2014-02-07.pdf
|
Скачать |
Описание типа
Назначение
Газоанализатор ФЛЮОРИТ-Ц предназначен для измерений объемной доли кислорода в инертных газах и азоте.
Описание
Газоанализатор ФЛЮОРИТ-Ц представляет собой автоматический, цифровой, одноканальный, однофункциональный, стационарный, промышленный прибор непрерывного действия.
Принцип действия газоанализатора основан на потенциометрическом методе измерений с применением высокотемпературной твердоэлектролитной кислородионной ячейки. Аналитическим сигналом ячейки является ЭДС, возникающая на электродах ячейки, один из которых омывается сравнительной средой (воздухом), а второй - анализируемым газом.
Конструктивно газоанализатор состоит из блока измерений и датчика. Фотографии общего вида газоанализатора ФЛЮОРИТ-Ц и схемы пломбирования от несанкционированного доступа приведены на рисунках 1 и 2. Места пломбирования обозначены стрелками

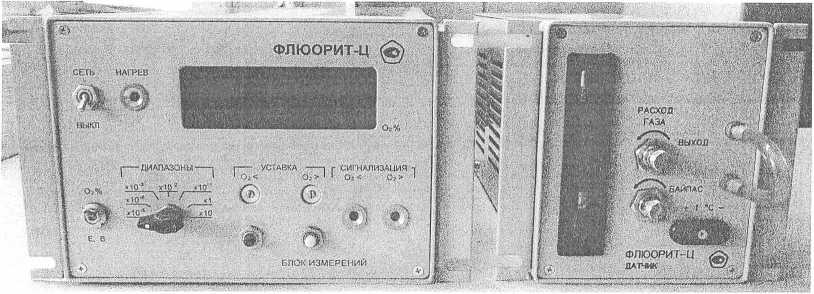

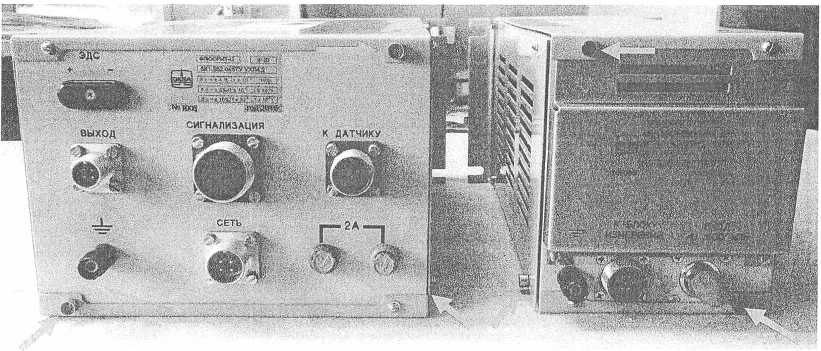

Рисунок 1 - Газоанализатор ФЛЮОРИТ-Ц. Блок измерения. Датчик. Схема пломбирования от несанкционированного доступа

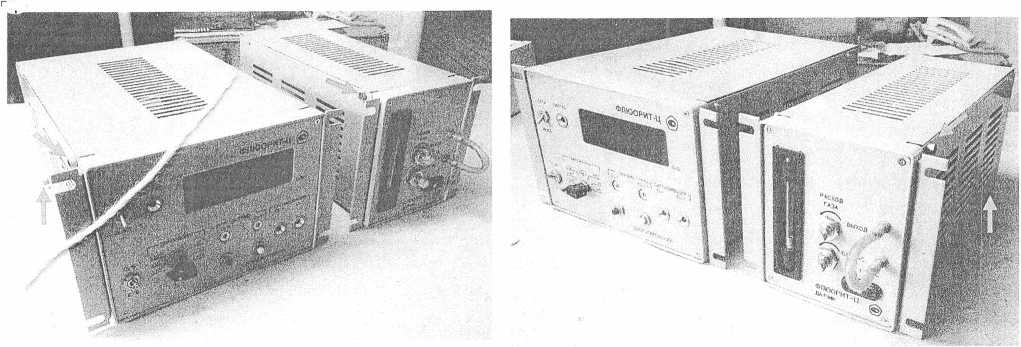

Рисунок 2 - Газоанализатор ФЛЮОРИТ-Ц. Блок измерения. Датчик. Схема пломбирования от несанкционированного доступа
Программное обеспечение отсутствует.
Технические характеристики
Таблица 1
|
Наименование характеристики |
Значение характеристики |
|
Диапазоны измерений объемной доли кислорода, % |
от 1-Ю'6 до МО'4; от 1-Ю'5 до 1-Ю'3; от МО'4 до МО'2; от МО'3 до 10'1; от 0,01 до 1 ; от 0,1 до 10; от 1 до 100. |
|
Выходной линейный унифицированный сигнал, мА |
от 0 до 5 или от 4 до 20 для каждого диапазона измерений. |
|
Пределы основной относительной погрешности (80) по цифровому табло и по выходному сигналу не более, % |
±4 в диапазоне от МО'3 до 100%; ±6 в диапазоне от МО'5 до МО’3 %; ±10 в диапазоне от МО'6 до МО'5 %. |
|
Предел дополнительной относительной погрешности газоанализатора, обусловленной изменением температуры окружающей среды на каждые ±10°С от температуры плюс (20±2) °C в диапазоне от плюс 5 до плюс 50 °C |
не более 0,5 80 |
|
Предел дополнительной относительной погрешности газоанализатора, обусловленной отклонением расхода анализируемого газа через чувствительный элемент на ±30% от значения при нормальных условиях (2,4-2,6) см3/с |
не более 0,4 80 -- |
|
Наименование характеристики |
Значение характеристики |
|
Время установления показаний газоанализатора Тодд не более, мин |
0,5 в диапазоне от 0,1 до 100% 1,5 в диапазоне от МО’3 до 0,1 % 10 в диапазоне от МО’6до МО’3 |
|
Электрическое питание газоанализатора осуществляется от сети переменного тока Напряжением, В, частотой, Гц |
(2201Ц), (50±1) |
|
Мощность, потребляемая газоанализатором, Вт |
не более 120 |
|
Габаритные размеры блока измерений ВхШхД, мм |
250x145x350 |
|
Габаритные размеры датчика ВхШхД,мм |
165x145x3 |
|
Масса блока измерений, кг |
4,5 |
|
Масса датчика |
4,0 |
|
Условия эксплуатации газоанализатора: - температура окружающей среды , °C - атмосферное давление, кПа - относительная влажность окружающего воздуха , % расход анализируемого газа через чувствительный элемент см3/с - давление анализируемого газа на входе в газоанализатор, кПа - температура анализируемого газа в точке отбора, °C содержание в анализируемом газе механических примесей, мг/м3 - допускаемый угол наклона относительно горизонтальной поверхности в любом направлении , ° допускаемая объемная доля водорода, окиси углерода, метана и других, взаимодействующих с кислородом веществ в анализируемом газе должна быть такой, чтобы при взаимодействии этих веществ с кислородом уменьшение объемной доли кислорода было не более 0,01 от объемной доли кислорода, содержащейся в анализируемом газе. |
От +5 до +50 от 84 до 106,7 не более 80 от 1,7 до 3,2 от 4 до 600 от -10 до +50 до 2 5 |
|
Средняя наработка на отказ, ч |
не менее 20000 |
|
Срок службы, лет |
не менее 10 |
Знак утверждения типа
наносится методом сеткографии на лицевые панели блока измерений и датчика газоанализатора и в эксплуатационную документацию методом ксерокопирования.
Комплектность
В комплект поставки газоанализатора входят:
- датчик 5К2.320.028;
- блок измерений 5К2.390.129 или 5К2.390.129-01;
- «Газоанализатор ФЛЮОРИТ-Ц». Руководство по эксплуатации 5К1.552.045 РЭ;
- «Газоанализатор ФЛЮОРИТ-Ц». Методика поверки 5К1.552.045 ДП
- комплект запасных частей 5К4.070.199;
- комплект принадлежностей 5К4.072.095;
- комплект монтажных частей 5 К4.075.106.
। юверка
осуществляется в соответствии с документом 5К1.552.045ДП «Газоанализатор ФЛЮОРИТ-Ц.
Методика поверки», утвержденным ФГУП «ВС НИИФТРИ» 25.05.2006 г.
Основные средства поверки:
- поверочные газовые смеси (ГСО-ПГС) кислород-азот ТУ 2114-009-53373468-2015 с объемной долей кислорода и погрешностью аттестации в соответствии с таблицей.
Таблица 2
|
Номер ГСО-ПГС в реестре |
Объемная доля кислорода в ГСО-ПГС, % |
Относительная погрешность аттестации ГСО-ПГС (по кислороду), не более, % |
|
ГСО 10597-2015 |
5,0±2,0 |
±1 |
|
ГСО 10597-2015 |
15,0±5,0 |
±1 |
|
ГСО 10597-2015 |
70,0±20,0 |
±1 |
- побудитель расхода газа ПМВ-1-0406, ТУ6-84 552.960.014 ТУ;
- источник сжатого газа (воздух, азот, аргон) с давлением не менее 60 кПа;
- манометр 0-100 кПа, КТ 0,4;
- секундомер 0-60 с, 0-30 мин, КТ 3;
- мегаомметр Ml 102, 500 В, 0-500 МОм, КТ 1;
- вольтметр В7-38, 0-10 В, с входным сопротивлением не менее 1 МОм, ТУ4ТГ2.710.002 ТУ;
- магазин сопротивлений 0-10 кОм, КТ 0,2;
- миллиамперметр, (0-5, 0-20) мА, КТ 0,5;
- регистрирующий прибор РП-160 (0-5, 4-20) мА, КТ 1, ГОСТ 7164-78;
- источник питания постоянного тока Б5-46, 10В.
Знак поверки наносится на свидетельство о поверке.
Сведения о методах измерений
объемной доли кислорода приведены в руководстве по эксплуатации 5К1.552.045 РЭ.
Нормативные документы
ГОСТ 8.578-2014. «ГСП. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах».
ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»
5К1.552.045 ТУ. «Газоанализатор ФЛЮОРИТ-Ц. Технические условия»
