Сигнализаторы загазованности природным газом СЗ-1
| Номер в ГРСИ РФ: | РБ 03 09 6595 18 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Категория: | Газоанализаторы |
| Производитель / заявитель: | ООО "ЦИТ-Плюс", г. Саратов |
|
Описание типа РБ 03 09 6595 18 [2018-05-31]
rb-03-09-6595-18_2018-05-31.pdf
|
Скачать |
Сигнализаторы загазованности природным газом СЗ-1 (далее - сигнализаторы СЗ-1) предназначены для непрерывного, автоматического контроля содержания топливного углеводородного газа CnHm (природного по ГОСТ 5542-87).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 6595 18 |
| Наименование | Сигнализаторы загазованности природным газом СЗ-1 |
| Год регистрации | 2018 |
| Номер сертификата | 11757 |
| Дата регистрации | 2018-05-31 |
| Срок действия | 2022-08-07 |
| Получатель сертификата | ООО "ЦИТ-Плюс", г. Саратов, Российская Федерация (RU) |
Производитель / Заявитель
ООО "ЦИТ-Плюс"
Адрес: 410010, г. Саратов, ул. 1-й Пугачевский поселок, д. 44Б
Контакты: (8452)64-46-29, 64-70-57, 69-32-23, cits@overta.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 6 мес. |
| Метрологическое обеспечение | Сигнализаторы метрологически обеспечены в Республике Беларусь с применением соответствующих ГСО, внесенных в Госреестр СИ РБ (раздел 2 "ГСО состава и свойств веществ и материалов"). |
| Методика поверки | Поверка проводится по ЯБКЮ.421453.001 РЭ (2016 г.). |
| Признание поверки | Признавать результаты первичной поверки при выпуске из производства, проводимой ООО "ЦИТ-Плюс" (аттестат аккредитации - №RA.RU.311768, шифр поверительного клейма - ДАФ)(НТК №05-18). |
Поверители
Скачать
|
Описание типа РБ 03 09 6595 18 [2018-05-31]
rb-03-09-6595-18_2018-05-31.pdf
|
Скачать |
Описание типа
Назначение
Сигнализаторы загазованности природным газом СЗ-1 (далее - сигнализаторы СЗ-1) предназначены для непрерывного, автоматического контроля содержания топливного углеводородного газа CnHm (природного по ГОСТ 5542-87).
Описание
Принцип действия сигнализаторов СЗ-1 основан на преобразовании уровня концентрации газа в напряжение с помощью полупроводникового термо каталитического датчика. Полученная при измерении концентрации газа величина напряжения сравнивается с заданным при калибровке значением напряжения, которое соответствует пороговому уровню загазованности. Если измеренная концентрации газа превышает пороговый уровень, то производится выработка звуковых, световых и управляющих сигналов в соответствии с логикой работы сигнализаторов.
Сигнализаторы СЗ-1 выпускаются в трех вариантах исполнения - Г, ГТ, Д:
а) СЗ-1-1 Г, СЗ-1-2Г - имеется узел управления клапаном, используются сигналы уровней КМОП логики на входах и выходах для подключения внешнего устройства;
б) СЗ-1-1 ГТ - имеется узел управления клапаном, выходной каскад выполнен по схеме с открытым коллекторным выходом (ОК) для подключения внешнего устройства, предусмотрено запоминание состояния аварии;
в) СЗ-1-1Д, СЗ-1-2Д - без узла управления клапаном, используются сигналы уровней КМОП логики на входах и выходах для подключения внешнего устройства.
Если в этих вариантах исполнения СЗ-1 установлен внешний датчик, то в обозначение варианта исполнения добавляется буква В, которая в обозначении сигнализаторов с встроенным датчиком отсутствует - ГВ, ГТВ, ДВ.
Цифра перед вариантом исполнения указывает на число порогов срабатывания.

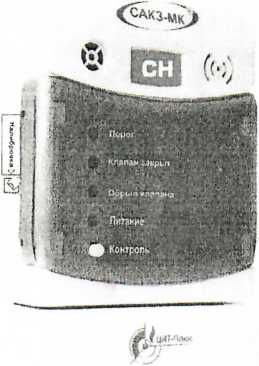

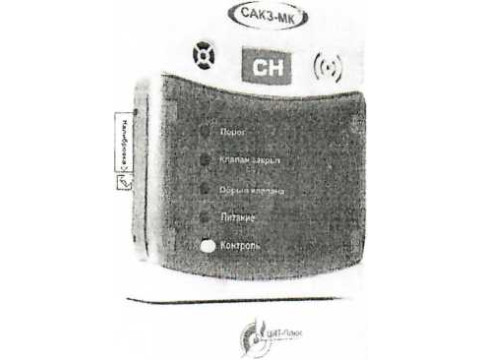

Рис.1. ФотожЙ ж
.а сигнализатора загазованности природ
«Центр
g{/ Инновационных у \ Технологий- k
1% Плюс» А К* д '°7б4600°г*Ф SATRAP
О.
К0ПИ8 ВЕРНА
ДИРЕКТОР ООО«ЦИТ
ПЛЮС» СмысловаеЕ
Для докуме
® л Г v
;1 [государственный реестр
Программное обеспечение
Идентификационные данные программного обеспечения приведены в таблице 1. Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
CGMVC 1.001. |
|
Номер версии (идентификационный номер ПО) |
1.0 |
|
Цифровой идентификатор ПО |
FBD321514D3 7BFD26 А649359927В1AED |
|
| Другие идентификационные данные (если имеются) |
нет |
Уровень защиты встроенного программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий: программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств.
Влияние программного обеспечения сигнализаторов СЗ-1 учтено при нормировании метрологических характеристик.
Технические характеристики
Концентрация газа, вызывающая срабатывание сигнализатора СЗ-1 и пределы допускаемой основной абсолютной погрешности приведены в таблице 2.
Таблица 2
|
Концентрация газа, вызывающая срабатывание сигнализатора, % НКПР |
Пределы допускаемой основной абсолютной погрешности,% НКПР |
|
10 |
±5 |
|
20 |
± 5 |
Время установления рабочего режима (прогрева) сигнализатора, мин, не более 5
Время срабатывания сигнализатора, с, не более 15
Время установления рабочего режима (прогрева) сигнализатора, мин, не более
Время срабатывания сигнализатора, с, не более
Средняя наработка на отказ, ч, не менее
Потребляемая мощность, В-А, не более
Габаритные размеры, мм, не более 130x85x37
Масса, кг, не более
Условия эксплуатации:
|
- температура окружающей среды, °C - относительная влажность воздуха при температуре 25 °C, % - атмосферное давление, кПа - напряжение питания переменного тока, В - частота, Гц - полный средний срок службы, лет, не менее |
от 1 до 40; до 80; от 86 до 106,7; 220^ 50 ± 1 10 |
Знак утверждения типа
наносится типографским способом на этикетку, прикрепляемую на корпус сигнализатора, а также на эксплуатационную документацию, сопровождающую каждый сигнализатор.
Комплектность
Сигнализатор со шнуром питания Внешний датчик
ЯБКЮ.421453.001.
Имитатор клапана.
Насадка для м
Паспорту Руководя; Тара nfe
й-тю эксплуяетг шт^Жя ¥ Инновационных и Технологий- I
Плюс» л'2
л <£> CS'
* /.Zo76450o0'1'*^
Поверка
осуществляется по документу "Сигнализаторы загазованности природным газом СЗ-1. Методика поверки", являющимся приложением Г к руководству по эксплуатации ЯБКЮ.421453.001 РЭ, согласованной с ГЦИ СИ ФГУ "Саратовский ЦСМ им. Б.А. Дубовикова" в июле 2007 г.
Основные средства поверки:
- воздух класса 0 по ГОСТ 17433-80;
- ГСО-ПГС по ТУ 2114-014-20810646-2014.
Сведения о методах измерений
изложены в Руководстве по эксплуатации сигнализаторов.
Нормативные документы
ГОСТ 8.578-2008 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
ГОСТ 27540-87 Сигнализаторы горючих газов и паров термохимические. Общие технические условия.
ТУ 4215-001-96941919-2007 Сигнализаторы загазованности природным газом СЗ-1. Технические условия.
