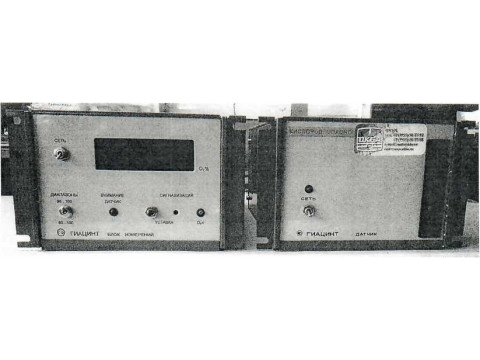

Газоанализаторы ГИАЦИНТ
| Номер в ГРСИ РФ: | РБ 03 09 4164 18 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Категория: | Газоанализаторы |
| Производитель / заявитель: | ООО "НПП ОКБА", г. Ангарск, Иркутская обл. |
Г азоанализаторы ГИАЦИНТ предназначены для измерений объемной доли кислорода i кислород-азотной и кислород-аргонной газовых смесях.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 4164 18 |
| Наименование | Газоанализаторы ГИАЦИНТ |
| Год регистрации | 2018 |
| Номер сертификата | 11824 |
| Дата регистрации | 2018-06-28 |
| Срок действия | 2021-08-31 |
| Получатель сертификата | ООО "Ангарское-ОКБА", г. Ангарск Иркутской обл., Российская Федерация (RU) |
Производитель / Заявитель
ООО "Ангарское-ОКБА"
Адрес: 665821, г. Ангарск, мрн.Старо-Байкальск, ул.2-я Московская, 33А
Контакты: (3951)53-05-56
Поверка
| Межповерочный интервал / Периодичность поверки | 6 мес. |
| Метрологическое обеспечение | Метрологически обеспечены на территории Республики Беларусь с применением соответствующих ПГС, допущенных к применению в Республике Беларусь. |
| Методика поверки | Поверка проводится по методике 5К1.552.036ДП (2006 г.). |
| Признание поверки | Первичная при выпуске из производства: ООО "Научно-производственное предприятие ОКБА" (ранее - ООО "Ангарское-ОКБА")(номер реестра - №0732, шифр поверительного клейма - ДДФ)(НТК №10-09)(ранее шифр поверительного клейма - БГВ)(НТК №08-18). |
Поверители
Скачать
|
Описание типа РБ 03 09 4164 18 [2018-06-28]
rb-03-09-4164-18_2018-06-28.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 4164 18 [2014-02-07]
rb-03-09-4164-18_2014-02-07.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 4164 18 [2009-11-19]
rb-03-09-4164-18_2009-11-19.pdf
|
Скачать |
Описание типа
Назначение
Г азоанализаторы ГИАЦИНТ предназначены для измерений объемной доли кислорода i кислород-азотной и кислород-аргонной газовых смесях.
Описание
Газоанализатор представляет собой автоматический, цифровой, одноканальн однофункциональный, стационарный, промышленный прибор непрерывного действия.
Принцип действия газоанализатора основан на диффузионном методе измерений < применением твердоэлектролитной кулонометрической ячейки. Диффузионным сопротивлением служит капилляр, герметично соединенный с твердоэлектролитной ячейкой i омываемый анализируемым газом. Под действием напряжения, приложенного к электродам твердоэлектролитной ячейки, кислород извлекается из внутренней камерь твердоэлектролитной ячейки и в ней происходит накопление азота (аргона). По мер* накопления возрастает поток азота (аргона), направленный из внутренней камеры ячейки чере капилляр в анализируемый газ. С течением времени устанавливается стационарное состояние когда диффузионный поток азота (аргона) из внутренней камеры ячейки становится равным потоку азота (аргона), поступающему во внутреннюю камеру ячейки, при этом устанавливаете: постоянный поток кислорода в ячейку. Ток, протекающий через твердоэлектролитную ячейю после достижения стационарного состояния, пропорционален объемной доле кислорода ] анализируемом газе.
Конструктивно газоанализатор состоит из блока измерений и датчика.

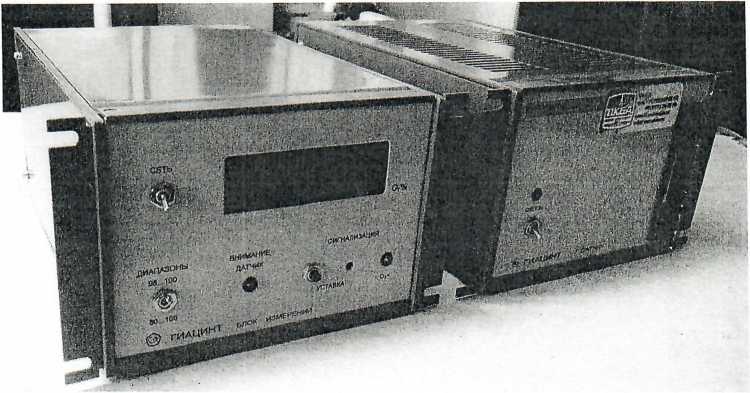

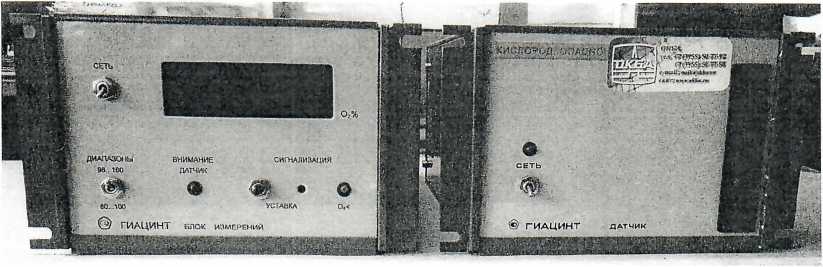

Фотография общего вида газоанализатора ГИАЦИНТ представлена на рисунке 1.
Рисунок 1

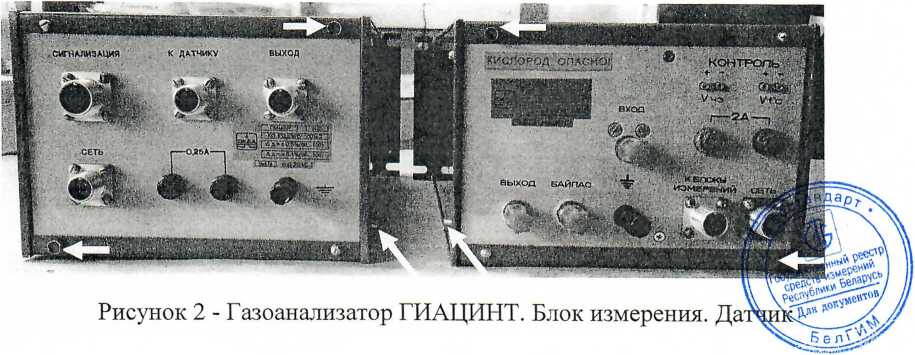

Схемы пломбирования от несанкционированного доступа приведены на рисунках 2 и 3. Мест, пломбирования обозначены стрелками

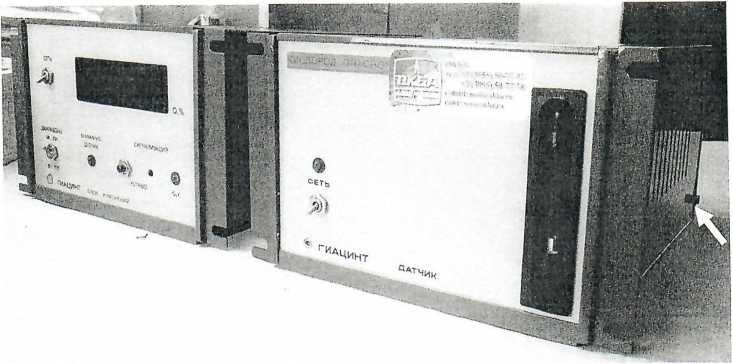

Рисунок 3 - Газоанализатор ГИАЦИНТ. Блок измерения. Датчик. Схема пломбирования от несанкционированного доступа
Программное обеспечение отсутствует.
Технические характеристики
Таблица 1
|
Наименование характеристики |
Значение характеристики |
|
Диапазоны измерения объемной доли кислорода, % |
от 80 до 100 от 98 до 100 |
|
Диапазон показаний объемной доли кислорода, % |
от 0 до 100 |
|
Пределы основной абсолютной погрешности (Ад), не более, % |
±0,5 в диапазоне от 80 до 100 ±0,1 в диапазоне от 98 до 100 |
|
Время установления показаний Тодд не более, с |
60 |
|
Электрическое питание осуществляется от сети переменного тока напряжением, В, частотой, Гц |
(2201Ц), (50±1) |
|
Потребляемая мощность, не более, Вт_____________ / |
^ol® \\\ |
А® Л гиА
'осударственный реестр) средств измерений / неспуолики Беларусь / \Для документов/
|
Наименование характеристики |
Значение характеристики |
|
Габаритные размеры блока измерений ВхШхД, мм |
240x150x320 |
|
Габаритные размеры датчика ВхШхД, мм |
250x150x310 |
|
Масса блока измерений не более, кг |
3,5 |
|
Масса датчика, кг |
5,5 |
|
Условия эксплуатации газоанализатора: - температура окружающего воздуха, °C - атмосферное давление, кПа; - относительная влажность окружающего воздуха, %; - давление анализируемого газа на входе в газоанализатор, кПа; - содержание в анализируемом газе механических примесей мг/м3; - расход анализируемого газа через газоанализатор см3/с; угол наклона газоанализатора от горизонтальной поверхности °; |
от 5 до 50 от 84 до 106,7 от 0 до 80 от 50 до 600 до 2 не более 8 не более 5 |
|
Средняя наработка на отказ, ч |
не менее 20000 |
|
Срок службы, лет |
не менее 10 |
Знак утверждения типа
наносится методом сеткографии на лицевые панели блока измерений и датчика газоанализатора и в эксплуатационную документацию методом ксерокопирования.
Комплектность
В комплект поставки газоанализатора входят:
- датчик 5К2.320.018;
- блок измерений 5К2.390.106;
- «Газоанализатор ГИАЦИНТ. Руководство по эксплуатации» 5К1.552.036 РЭ;
- «Газоанализатор ГИАЦИНТ. Методика поверки» 5К1.552.036 ДП;
- комплект запасных частей 5К4.070.169;
- комплект принадлежностей 5К4.072.083;
- комплект монтажных частей 5К4.075.091.
Поверка
осуществляется в соответствии с документом 5К1.552.036ДП «Газоанализатор ГИАЦИНТ Методика поверки», утвержденным ФГУП «ВС НИИФТРИ» 05.06.2006 г.
Основные средства поверки:
- поверочные газовые смеси (ГСО-ПГС) кислород-азот или кислород-аргон ТУ 2114-009-53373468-2015 с объемной долей кислорода и погрешностью аттестации в соответствии с таблицей.
Таблица 2
|
Номер ГСО-ПГС в реестре |
Объемная доля кислорода в ГСО-ПГС, % |
Абсолютная погрешность аттестации ГСО-ПГС (по кислороду %) |
|
ГСО 10597-2015 |
80-85 |
±0,2 |
|
ГСО 10597-2015 |
98,0 - 98,4 |
± 0,005 |
|
ГСО 10597-2015 |
99,3 - 99,7 |
± 0,005 |
- манометр МО , 0-100 кПа, кл.0,4;
- источник сжатого газа с давлением не менее 60 кПа;
- мегаомметр Ml 101, 500 В, 500 МОм, кл.1;
- магазин сопротивления 0...10 кОм, кл.0,2;
- миллиамперметр постоянного тока с пределами измерений 0-20 мА, кл. 0,5.
Сведения о методах измерений
объемной доли кислорода приведены в «Газоанализатор ГИАЦИНТ. Руководство по эксплуатации» 5К1.552.036 РЭ.
Нормативные документы
ГОСТ 8.578-2014. «ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах».
ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».
«Газоанализатор ГИАЦИНТ. Технические условия» 5К1.552.036 ТУ.
