Сигнализаторы взрывоопасных газов и паров "Сигнал-022"

Назначение

Сигнализаторы взрывоопасных газов и паров "СИГНАЛ-022" (далее - сигнализаторы) предназначены для измерений содержания кислорода, диоксида углерода, метана и пропана: оксида углерода, аммиака, сероводорода, диоксида азота и диоксида серы в газовоздушных смесях, а также сигнализации о превышении установленных порогов срабатывания сигнатизации.

Описание

Принцип действия сигнализаторов "СИГНАЛ-022", измеряющих содержание метана, пропана, диоксида углерода - оптико-абсорбционный, измеряющих содержание кислорода, окись углерода, аммиак, сероводород, диоксид азота, диоксид серы - электрохимический.

Сигнализаторы "СИГНАЛ-022" являются одно - или двухканатьными портативными приборами периодического действия с диффузионной подачей газа.

Конструктивно сигнализаторы выполнены в виде единого блока с одним встроенным датчиком. Второй датчик, выносной, может располагаться на крышке корпуса или соединяться с корпусом на расстоянии до 6 метров при помощи соединительного кабеля. Датчики измеряют по одному компоненту. Оба датчика могут измерять как один и тот же компонент, так и разные компоненты, в зависимости от выбора потребителя. Внешние датчики выпускаются в пластмассовых корпусах.

На передней панели сигнализатора находится жидкокристаллический дисплей и кнопки для выбора единицы измерений, установления уровня подсветки дисплея и уровня громкости звуковой сигнализации. На дисплее отражаются значения измеряемой величины, единицы измерений, тестовое сообщение об отключении зарядного устройства при достижении полного заряда аккумуляторной батареи, графическое изображение низкого заряда батареи (ниже уровня напряжения 2,2 В).

Сигнализаторы имеют от одного до трех порогов срабатывания сигнализации. Два предупредительных, один аварийный. Пороги срабатывания устанавливаются изготовителем при выпуске из производства и могут быть изменены в соответствии с заказом потребителя.

Общий вид сигнализаторов "СИГНАЛ-022" представлен на рисунке 1.

Схема пломбировки от несанкционированного доступа, обозначения .места нанесения знака поверки представлены на рисунке 2.

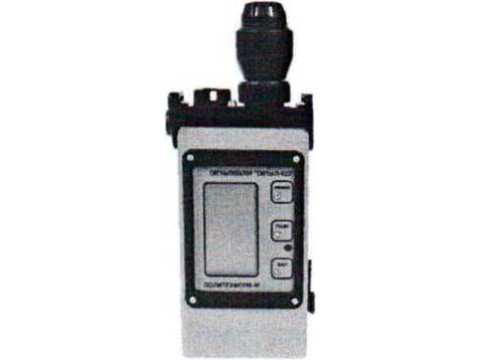

Рисунок 1 - Общий вид сигнализатора "СИГНАЛ-022" с внешним датчиком

--------------- >.

Место пломбировки

Рисунок 2 - Схема пломбировки от несанкционированного доступа

Программное обеспечение

Сигнализаторы имеют встроенное программное обеспечение, разработанное заводом -изготовителем. Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характерисгики

Таблица 2 - Метрологические характеристики

гические

Il I               ’ г.

Таблица 4 - Метрологические характеристики

Таблица 5 - Технические характеристики

Знак утверждения типа

наносится методом металлографики на самоклеящуюся тонкую металлическую ленту, которая наклеивается на боковую панель прибора.

Комплектность

Таблица 4 - Комплект ность средства измерений

Поверка

осуществляется по документу МП 205-20-2016 «Сигнализаторы взрывоопасных газов и паров «СИГНАЛ-022». Методика поверки», утвержденному ФГУП «ВНИИМС» 12.07.2016 г.

Основные средства поверки:

- государственные стандартные образцы - газовые смеси метан - воздух, объемная доля метана от 0.88±0.06 % до 0,90±0,06 % (ГСО 10532-2014), от 1,90±0.07 % до 2,00±0,07 % (ГСО 10530-2014);

- государственные стандартные образцы - газовые смеси пропан - воздух, объемная доля пропана от 0,34±0.03 % до 0,36±0,03 % (ГСО 10704-2015), от 0.75±0,03 % до 0.80±0.03 % (ГСО 10704-2015);

- государственные стандартные образцы - газовые смеси оксид углерода - воздух, массовая концентрация оксида углерода от 100±9 мг/м3 до 105±9 мг/м3 (ГСО 10703-2015), от 240±12 мг/м3 до 245±12 мг/м3 (ГСО 10705-2015);

- государственные стандартные образцы - газовые смеси аммиак - воздух, массовая концентрация аммиака от 155±14 мг/м3 до 160±14 мг/м3 (ГСО 10547-2014). от 450±28 мг/м3 до 470±28 мг/м3 (ГСО 10547-2014);

- государственные стандартные образцы - газовые смеси кислород -азот, объемная доля кислорода от 15,О±О.З % до 15,5±0,3 % (ГСО 10530-2014), от 19±0,3 % до 20.0±0.3 % (ГСО 10530-2014);

- государственные стандартные образцы - газовые смеси диоксид углерода -воздух, объемная доля диоксида углерода от О,55±О.ОЗ % до 0,58±0,03 % (ГСО от 1,10±0.03 % до 1,30±0.03 % (ГСО 10704-2015):

10704-2015).

Таблица 3 -

Лист № 7

.•Ф                                                                            Всего листов 7

ч

- государственные стандартные образцы - газовые смеси диоксид азота - воздух, массовая концентрация диоксида азота от 11,0±1мг/м3 до 11,5±1 мг/м3 (ГСО 10509-2014), от 22±1,8 мг/м3 до 28±3,5 мг/м3 (ГСО 10509-2014);

- государственные стандартные образцы - газовые смеси диоксид серы - воздух, массовая концентрация диоксида серы от 5,50±0.46 мг/м’ до 5,80±0,48 мг/м3 (ГСО 10509-2014), от 24±2 мг/м3 до 26±2 мг/м3 (ГСО 10509-2014);

- государственные стандартные образцы - газовые смеси сероводород - воздух, массовая концентрация сероводорода от 16.0±1,3 мг/м3 до 18±1,5 мг/м3 (ГСО 10509-2014), от 22±1,8 мг/м3 до 23±1,9 мг/м3 (ГСО 10509-2014).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик сигнализаторов «СИГНАЛ-022» с требуемой точностью.

Знак поверки наносится на свидетельство о поверке сигнализатора.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 8.578-2014 ГСИ. Государственная поверочная схема для средств измерений компонентов в газовых средах.

ГОСТ IEC 60079-29-1-2013. Взрывоопасные среды. Часть 20-1. Газоанализаторы. Требования к эксплуатационным характеристикам газоанализаторов горючих газов.

ТУ 4215-006-45167996-16 (ГКПС.59.00.000 ТУ) «Сигнализаторы взрывоопасных газов и паров «СИГНАЛ-022». Технические условия».
