Газоанализаторы-сигнализаторы взрывоопасных газов и паров стационарные "Сигнал-03"

Назначение

Газоанализаторы-сигнализаторы взрывоопасных газов и паров стационарные "Сигнал-03" (далее - газоанализаторы-сигнализаторы) предназначены для непрерывного измерения концентраций взрывоопасных газов, паров бензина, ацетона и других углеводородов от Ci до С7. токсичных газов: аммиака, оксида углерода, а также для измерения объёмного содержания кислорода в воздухе рабочей зоны.

Описание

Газоанализатор-сигнализатор "Сигнал-03" представляет собой стационарный измерительный прибор непрерывного действия с конвекционной подачей контролируемой среды, с фиксированными порогами световой и звуковой сигнализации и выходом управляющих сигналов на внешние устройства.

Конструктивно газоанализатор-сигнализатор "Сигнал-03" состоит из четырёхканального блока информационного Сигнал-03.БИ и от одного до четырёх выносных датчиков.

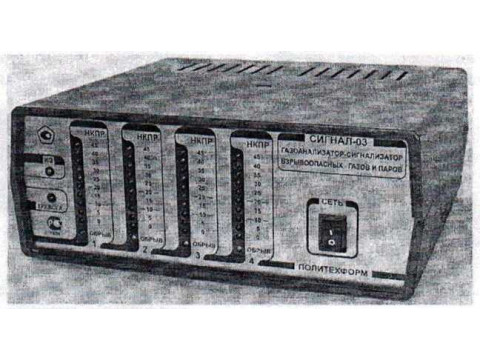

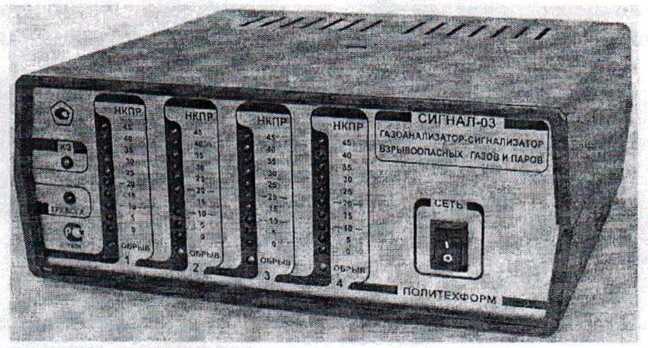

Блок информационный газоанализатора-сигнализатора "Сигнал-03" выполняется в пластмассовом корпусе. Общий вид блока информационного представлен на рис. 1.

Рис.1. Общий вид блока информационного газоанализатора-сигнализатора "Сигнал-03".

БИ обеспечивает искробезопасное питание датчиков. Каждый датчик соединён с БИ двух-или трёхпроводным кабелем длиной до 1 000 метров, по которому подается питание на датчики, а от датчиков на БИ поступает аналоговый токовый сигнал от 4 до 20 мА, пропорциональный измеряемому значению концентрации газов или паров. Измерительная информация считывается со светодиодных линейных табло. Информация выражается в процентах нижнего концен грационного предела распространения пламени (% НКПР) для взрывоопасных газов и паров, мг/м3 для токсичных газов и объёмных процентах для кислорода.

Датчики газоанализатора-сигнализатора "Сигнал-03" в зависимости от контролируемого компонента и применяемого сенсора выпускаются в следующих вариантах исполнения:

- сигнал-03 .ДМ, ДП, ДБ - для измерения довзрывных концентраций углеводородов в воздухе;

- сигнал-03.ДА1, ДА2, ДОУ - для измерения концентраций аммиака и оксида углерода в воздухе;                                                               Zvz

- сигнал-03 .ДА, ДБФ - для измерения концентраций аммиака и углеводородов в инертной атмосфере;

С игнал-03.ДК - для измерения объёмного содержания кислорода в воздухе.

В качестве чувствительных элементов в датчиках углеводородов в атмосферном воздухе применяются термокаталитические сенсоры ТКС-1 или ДТК 1-3,0, в датчиках углеводородов в инертной атмосфере применяются полупроводниковые сенсоры ПГС-1, в датчиках паров аммиака - полупроводниковые сенсоры ПГС-1 или электрохимические сенсоры NH3/SR-1000, в датчиках оксида углерода - ячейки МФС-9, в датчиках кислорода - электрохимические ячейки Оксик-3.

Датчики газоанализатора-сигнализатора "Сигнал-03" выпускаются в пластмассовых или силуминовых корпусах в нескольких конструктивных исполнениях, часть которых представлена на рис.2.

Датчик углеводородов в атмосферном воздухе (пластмассовый корпус)

Датчик углеводородов в атмосферном воздухе (силуминовый корпус)

Датчик паров бензина в атмосфере азота с фланцем для установки на резервуаре

Датчик токсичных газов или кислорода

Рис.2. Варианты исполнения датчиков для газоанализатора-сигнализатора "Сигнал-03".

Возможные сочетания контролируемого компонента, материала корпусов датчиков, наличия и длинны металлорукавов и кабелей определяются заказчиком при заключении договора на поставку газоанализатора-сигнализатора.

Пломбированию подлежат следующие конструктивные элементы газоанализатора-сигнализатора (рис.З):

- блок информационный: два винта крепления защитного кожуха (в углублениях ножек);

- каждый датчик: любой из винтов крепления крышки (пластмассовый корпус) или специально установленная под любой винт крепления крышки чашка для пломбирования (силуминовый корпус).

/ГУ (^9 «X Ч

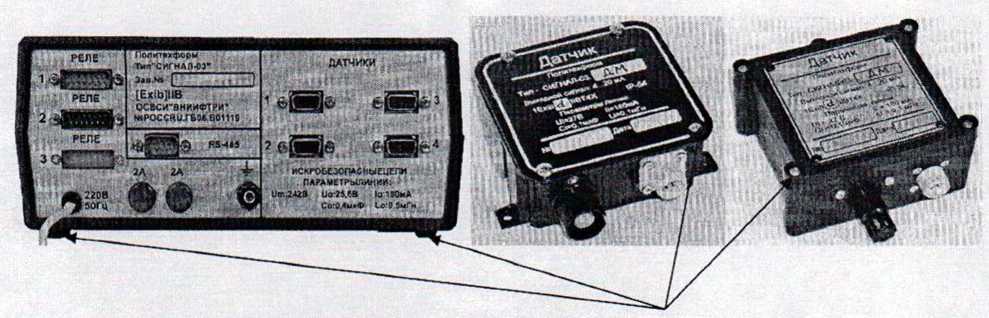

Рис.З. Места пломбирования.

Выбранная схема пломбирования исключает возможность несанкционированного изменения аппаратного или программного обеспечения пульта и датчиков.

Газоанализаторы-сигнализаторы "Сигнал-03" относятся к электрооборудованию с уровнем взрывозащиты "Взрывобезопасное электрооборудование", датчики имеют виды взрывозащиты: "искробезопасная электрическая цепь" с уровнем ib и "взрывонепроницаемая оболочка" и имеют маркировку взрывозащиты "lExibdlIBT4 X" или " 1 ExibIIBT4 X".

Для применения в жилом секторе коммунального хозяйства, оборудованного газовыми плитами, водогрейными или отопительными котлами, работающими на газовом топливе, из которых может произойти утечка горючих или токсичных газов с образованием взрывоопасной концентрации в воздухе, выпускаются следующие модификации во взрывонезащищённом исполнении:

- Сигнал-ОЗК - с одним или двумя датчиками для подачи звуковой и световой сигнализа-ции при превышении уровня концентрации метана или пропан-бутановой смеси в воздухе помещения 10 % НКПР и отключением электромагнитного клапана;

- Сигнал-ОЗК-СО - в виде моноблока для подачи звуковой и световой сигнализации и управляющих сигналов при превышении уровня концентрации оксида углерода на двух порогах-20 и 100 мг/м3;

- Сигнал-ОЗК-СОМ - двухканальный для подачи звуковой и световой сигнализации и управляющих сигналов при превышении уровня концентрации углеводородов в воздухе помещения 10 % НКПР и уровня концентрации оксида углерода на двух порогах - 20 и 100 мг/м3.

Программное обеспечение

Идентификационные данные программного обеспечения. Таблица 1

Блок информационный газоанализатора сигнализатора имеет встроенное программное обеспечение (далее - ПО), разработанное предприятием-изготовителем специально для выдачи сигнализации о превышении установленных пороговых значений.

Основные функции ПО:

- измерение и расчёт значений показаний датчиков путём преобразования поступающего с датчика нормализованного телеметрического сигнала в цифровой код;

- отображение состояния датчиков (наличие, превышение порогов 1 и 2, отказ);

- изменение значений порогов срабатывания сигнализации и других параметров, не оказывающих влияние на метрологические характеристики газоанализатора-сигнализатора, при настройке у изготовителя;

- формирование управляющего воздействия для включения (отключения) исполнительных устройств через реле;

- вывод значений показаний датчиков на ПЭВМ или центральный пульт через порт RS485 (без возможности изменения параметров, оказывающих влияние на метрологические характеристики газоанализатора-сигнализатора).

Для связи с ПЭВМ или центральным пультом используется интерфейс RS485. Протокол передачи данных - MODBUS RTU. Описание протокола поставляется заказчику по его требованию.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню "А" - метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений в соответствии с МИ 3286-2010.

Технические характеристики

Диапазон измерений:

объёмной доли углеводородов с датчиками Сигнал-ОЗ.ДМ, ДП, ДБ, ДБФ, % НКПР                         от 0 до

массовой концентрации паров аммиака с датчиком Сигнал-03.ДА1, мг/м3         от 0 до

массовой концентрации паров аммиака с датчиками Сигнал-03 .ДА, ДА2, мг/м3 от 0 до

массовой концентрации оксида углерода с датчиком Сигнал-03 .ДОУ, мг/м3       от 0 до

объёмной доли кислорода с датчиком Сигнал-03 .ДК, %                        от 14 до 23

Диапазон показаний массовой концентрации паров аммиака с датчиками Сигнал-ОЗ.ДА, ДА2, мг/м3                                      от 0 до 1000

Пороги срабатывания сигнализации, установленные изготовителем, с датчиками: Сигнал-ОЗ.ДМ, ДП, углеводороды, % НКПР

Сигнал-ОЗ.ДБ, ДБФ, углеводороды, % НКПР

Сигнал-ОЗ.ДА 1, массовая концентрация паров аммиака, мг/м3                    20; 60

Сигнал-ОЗ.ДА, Д.А2, массовая концентрация паров аммиака, мг/м3               20; 60; 500

Сигнал-03 .ДОУ, массовая концентрация оксида углерода, мг/м3                  20; 100

Сигнал-ОЗ.ДК, объёмная доля кислорода, %, менее

Пределы допускаемой основной абсолютной погрешности измерений объёмной доли углеводородов, % НКПР

Пределы допускаемой основной приведённой погрешности измерений массовой концентрации оксида углерода, %

Пределы допускаемой основной приведённой погрешности измерений массовой концентрации паров аммиака в диапазоне от 0 до 100 мг/м3, %, не более

Пределы допускаемой основной погрешности измерений массовой концентрации паров аммиака в диапазоне от 100 до 500 мг/м3, %, не более

Пределы допускаемой основной абсолютной погрешности измерений объёмной доли кислорода, об.доля, %

Пределы допускаемой дополнительной погрешности при воздействии факторов:

изменении напряжения питающей сети в пределах от минус 10 % до плюс 10 % от номинального значения:

углеводороды, % НКПР

токсичные газы, %

изменении температуры окружающей среды в рабочем диапазоне: углеводороды, % НКПР

токсичные газы, %

изменении относительной влажности окружающего воздуха до 95 % при 35 °C, не более:

углеводороды, % 11КПР

токсичные газы, %

Дрейф показаний за 8 часов не превышает половины значений пределов основных погрешностей

Время срабатывания аварийной сигнализации, с, не более, с датчиками:

Сигнал-03 .ДМ, ДП, ДБ, ДБФ, ДА

Сигнал-ОЗ.ДА1,ДА2,ДОУ, ДК

Время выхода на рабочий режим, мин, не более

Потребляемая мощность в установившемся режиме, В А, не более

Габаритные размеры, мм, не более:

Сигнал-ОЗ.БИ                                                         275x252x140

Сигнал-ОЗ.ДМ, ДП, ДБ, ДА                                            130x114x68

Сигнал-ОЗ.ДБФ                                                        95x115x95

Сигнал-03.ДА1, ДА2, ДОУ, ДК                                           114x112x66

Сигнал-ОЗК, ОЗК-СО, ОЗК-СОМ                                        142x134x75

Масса, кг, не более:

Сигнал-ОЗ.БИ

Сигнал-03 .ДМ, ДП, ДБ, ДА

Сигнал-ОЗ.ДБФ

Сигнал-03 .ДА 1, ДА2, ДОУ, ДК

Сигнал-ОЗК, ОЗК-СО, ОЗК-СОМ

Средняя наработка на отказ без учёта сенсоров, ч, не менее

Срок службы, лет, не менее

Условия эксплуатации:

- температура окружающего воздуха, °C: Сигнал-ОЗ.БИ                                                от 0 до плюс 50

Сигнал-ОЗ.ДМ, ДП, ДБ, ДА, ДБФ                          от минус 40 до плюс 50

Сигнал-03.ДА1, ДА2, ДОУ, ДК                            от минус 20 до плюс 50

- атмосферное давление, кПа                                          от 84 до 106,7

- относительная влажность                            до 95 % при температуре плюс 35 °C

- электропитание:

напряжение, В                                                  220 ± 22

частота, Гц                                                           50 ± 5

Знак утверждения типа

Знак утверждения типа наносится на лицевую панель блока информационного методом шелкографии и на титульный лист Руководства по эксплуатации типографским способом.

Комплект средства измерений

Комплект поставки газоанализатора-сигнализатора "Сигнал-03" формируется из блоков, приведённых в таблице 2, в соответствии с потребностью заказчика.

Таблица 2

Поверка

осуществляется по документу «Инструкция. Газоанализаторы-сигнализаторы взрывоопасных газов и паров стационарные "Сигнал-03". Методика поверки», являющемуся приложением к ГКПС 17.00.00.000РЭ, согласованному с ГЦИ СИ ФГУП "ВНИИМС" 30.07.2007 г.

Основные средства поверки приведены в таблице 3.

Таблица 3

Сведения о методиках (методах) измерений изложены в Руководстве по эксплуатации "Газоанализаторы-сигнализаторы взрывоопасных газов и паров стационарные "Сигнал-03" ГКПС 17.00.00.000РЭ.

Нормативные документы

ГОСТ 13320-81 "Газоанализаторы промышленные автоматические. Общие технические условия".

ГОСТ 27540-87 "Сигнализаторы горючих газов и паров термохимические. Общие технические условия".

ГОСТ Р 51330.0-99 "Электрооборудование взрывозащищенное. Часть 0. Общие требования".

ГОСТ Р 51330.1-99 "Электрооборудование взрывозащищенное. Часть 1. Взрывозащита вида "взрывонепроницаемая оболочка".

ГОСТ Р 51330.10-99 "Электрооборудование взрывозащищенное. Часть 11. Искробезопасная электрическая цепь i".

ГОСТ Р 51330.11-99 "Электрооборудование взрывозащищенное. Часть 12. Классификация смесей газов и паров с воздухом по безопасным экспериментальным максимальным зазорам и минимальным воспламеняющим токам".

ГОСТ 8.578-2008 "Государственная поверочная схема для средств измерений содержания компонентов в газовых средах".

ТУ 4215-003-45167996-07 "Газоанализатор-сигнализатор взрывоопасных газов и паров стационарный "Сигнал-03". Технические условия".

Рекомендации к применению

- выполнение работ по обеспечению безопасных условий и охраны труда;

- осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
