Сигнализаторы взрывоопасных газов и паров "Сигнал-02"

Назначение

Сигнализаторы взрывоопасных газов и паров "Сигнал-02" (далее - сигнализаторы) предназначены для измерения концентраций взрывоопасных газов, паров бензина, ацетона и других углеводородов от С] до Су, массовой концентрации паров аммиака, а также для измерения объёмного содержания кислорода в воздухе рабочей зоны и подачи аварийной сигнализации при превышении заданного уровня концентрации.

Описание

Сигнализатор "Сигнал-02" представляет собой переносной измерительный прибор с конвекционной подачей контролируемой среды.

Конструктивно сигнализатор "Сигнал-02" состоит из металлического корпуса с размещённым внутри него аккумуляторным блоком и блоком сигнализации, датчика, подсоединённого к корпусу сигнализатора через разъём непосредственно или через удлинительный кабель.

В качестве чувствительных элементов в датчиках применяются сенсоры: для метана, пропана, паров бензина и других углеводородов - термокаталитические (ТКС-1 или ДТК 1-3,0), в датчиках паров аммиака - полупроводниковый сенсор ПГС-1, в датчиках кислорода - электрохимическая ячейка Оксик-3.

Измерительная информация считывается со светодиодного линейного табло. Информация выражается в процентах нижнего концентрационного предела распространения пламени (% НКПР) для углеводородов, мг/м3 для токсичных газов и объёмных процентах для кислорода.

Сигнализаторы "Сигнал-02" в зависимости от контролируемого компонента и применяемого сенсора выпускается в следующих модификациях:

Сигнал-02М - для измерения довзрывных концентраций углеводородов в воздухе;

Сигнал-02А - для измерения концентраций паров аммиака в воздухе;

Сигнал-02КМ - для измерения довзрывных концентраций углеводородов и объёмного со

держания кислорода в воздухе;

Сигнал-02К - для измерения объёмного содержания кислорода в воздухе.

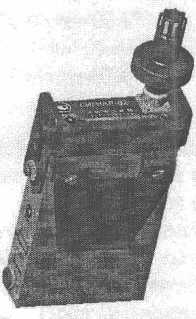

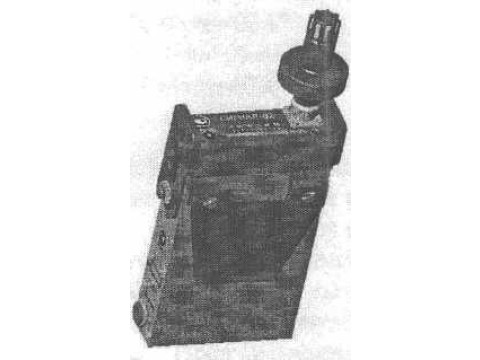

Модификации сигнализаторов "Сигнал-02" представлены на рис.1.

Сигнализатор углеводородов

кислород

Рис.1. Модификации сигнализаторов "Сигнал-02".

Сигнализатор паров аммиака

Сигнализатор кислорода

Электронная схема сигнализатора "Сигнал-02" обеспечивает включение звукового сигнала и выключение светодиода, указывающего на рабочее состояние прибора, при разряде аккумуляторной батареи ниже уровня опорного напряжения 4,2 В.

IГост дарственный

Ледета измерении I \ Ристблтеи Беларусь/ \Дда документу/

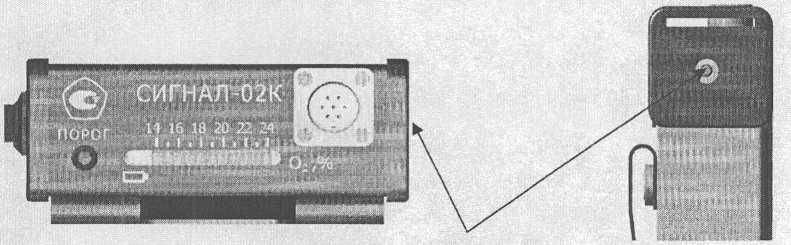

Пломбированию подлежит гайка крепления боковой накладки к корпусу прибора (рис.2).

Рис.2. Место пломбирования.

Выбранная схема пломбирования исключает возможность несанкционированного изменения аппаратного или программного обеспечения сигнализатора.

Сигнализаторы "Сигнал-02" относятся к электрооборудованию с уровнем взрывозащиты "Взрывобезопасное электрооборудование", имеют виды взрывозащиты: "искробезопасная электрическая цепь" с уровнем ib и "взрывонепроницаемая оболочка" и имеют маркировку взрывозащиты "lExibIIBT4 X" или "lExibdIIBT4 X".

Программное обеспечение

Идентификационные данные программного обеспечения.

Таблица 1

Сигнализаторы "Сигнал-02" имеют встроенное программное обеспечение (далее - ПО), разработанное предприятием-изготовителем специально для выдачи сигнализации о превышении установленных пороговых значений.

Используемая микросхема процессора позволяет однократную запись программы и не допускает чтения самой программы, её идентификатора и контрольной суммы. Идентификационные данные ПО пользователю недоступны. ПО является неизменным, отсутствуют средства для перепрограммирования или изменения его метрологически значимой части.

Преднамеренное вмешательство в программное обеспечение в процессе эксплуатации сигнализатора невозможно без его разрушения.

Основные функции ПО: измерение, расчёт и индикация значений показаний датчиков путём преобразования поступающего с датчика сигнала в цифровой код.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню "А" - метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений в соотве^Жщс МИ 3286-2010.

Технические характеристики

Диапазон измерений:

объёмной доли метана и других углеводородов, % НКПР                  от 0 до 50

массовой концентрации паров аммиака, мг/м3                              от 0 до 100

объёмной доли кислорода, %                                          от 14 до 24

Пороги срабатывания сигнализации, установленные изготовителем:

для метана и других углеводородов, % НКПР

для паров аммиака, мг/м3

для кислорода, об.доля, %, менее

Пределы допускаемой основной абсолютной погрешности измерений:

для метана и других углеводородов, % НКПР

для паров аммиака, мг/м3

для кислорода, об.доля, %

Пределы допускаемой дополнительной погрешности при воздействии факторов:

при изменении температуры окружающей среды на каждые 10 °C, не более:

для метана и других углеводородов, % НКПР

для паров аммиака, мг/м3

для кислорода, об.доля, %

при изменении относительной влажности окружающего воздуха до 95 % при

35 °C, не более:

для метана и других углеводородов, % НКПР

для паров аммиака, мг/м3

для кислорода, об.доля, %

Время срабатывания аварийной сигнализации, с, не более

Время выхода на рабочий режим, с, не более

Время непрерывной работы, ч, не менее

Диапазон рабочего напряжения аккумуляторной батареи, В                      от 4,2 до 5,2

Габаритные размеры, мм, не более                                           248x92x36

Масса, кг, не более

Срок службы, лет, не менее

Условия эксплуатации:

- температура окружающего воздуха, °C                   от минус 20 до плюс 40

- атмосферное давление, кПа                                  от 84 до 106,7

- относительная влажность                            до 95 % при температуре плюс 25 °C

Знак утверждения типа

Знак утверждения типа наносится на лицевую панель сигнализатора методом шелкогра-фии и на титульный лист Руководства по эксплуатации типографским способом.

Комплект средства измерений

Комплект поставки сигнализатора "Сигнал-02" формируется из блоков, приведённых в таблице 2, в соответствии с потребностью заказчика.

Таблица 2

Поверка

осуществляется по документу «Инструкция. Сигнализаторы взрывоопасных газов и паров "Сигнал-02". Методика поверки», являющемуся приложением к ГКПС 16.00.00.000РЭ, согласованному с ГЦИ СИ ФГУП "ВНИИМС" 30.07.2007 г.

Основные средства поверки приведены в таблице 3. Таблица 3

Сведения о методах измерений

изложены в Руководстве по эксплуатации "Сигнализатор взрывоопасных газов и паров "Сигнал-02" ГКПС 16.00.00.000РЭ.

Нормативные документы

ГОСТ 27540-87 "Сигнализаторы горючих газов и паров термохимические. Общие технические условия"

ГОСТ Р 51330.0-99 "Электрооборудование взрывозащищенное. Часть 0. Общие требования"

ГОСТ Р 51330.1-99 "Электрооборудование взрывозащищенное. Часть 1. Взрывозащита вида "взрывонепроницаемая оболочка"

ГОСТ Р 51330.10-99 "Электрооборудование взрывозащищенное. Часть 11. Искробезопасная электрическая цепь i"

ГОСТ 8.578-2008 "Государственная поверочная схема для средств измерений содержания компонентов в газовых средах"

ТУ 4215-002-45167996-07 "Сигнализатор взрывоопасных газов и паров "Сигнал-02". Технические условия"

Рекомендации к применению

- выполнение работ по обеспечению безопасных условий и охраны труда;

- осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
