Газоанализаторы стационарные со сменными сенсорами взрывозащищенные ССС-903МТ

Назначение

Газоанализаторы стационарные со сменными сенсорами взрывозащищенные ССС-903МТ предназначены для непрерывного автоматического измерения объемной доли кислорода. диоксида углерода, объемной доли или массовой концентрации вредных газов, а также довзрывоопасных концентраций или объемной доли горючих газов и паров горючих жидкостей (в том числе - паров нефтепродуктов) в воздухе рабочей зоны.

Описание

Газоанализаторы стационарные со сменными сенсорами взрывозащищенные ССС-903МТ (далее - газоанализаторы) являются стационарными одно- или двухканальными приборами непрерывного действия.

Принцип действия газоанализаторов определяется типом установленного преобразователя газового:

- ПГТ-903У - термокаталитический;

- ПГО-903У - оптический;

- ПГЭ-903У -электрохимический;

- ПГФ-903У - фотоионизационный.

Способ отбора пробы - диффузионный.

Конструктивно газоанализаторы выполнены одноблочными и состоят из устройства порогового УПЭС-903МТ и одного или двух сменных преобразователей газовых (ПГТ-903У, ПГЭ-903У, ПГО-903У, ПГФ-903У).

УПЭС-903МТ выпускаются в корпусе из нержавеющей стали или алюминиевых сплавов.

Преобразователи газовые ПГТ-903У, ПГЭ-903У, ПГО-903У, ПГФ-903У имеют встроенную флэш-память, в которой хранятся градуировочные коэффициенты и прочие настроечные параметры, автоматически считываемые при подключении к устройству пороговому УПЭС-903МТ.

Преобразователи газовые выпускаются в корпусе из нержавеющей стали.

Выходными сигналами газоанализаторов являются:

- показания цифрового дисплея;

- унифицированный аналоговый выходной сигнал 4-20 мА в диапазоне показаний;

- цифровой, интерфейс R.S 485 с протоколом Modbus RTU;

- цифровой, протокол HART (используется низкоуровневая модуляция, наложенная на аналоговый сигнал 4-20 мА. Модуляция цифрового сигнала осуществляется по стандарту BELL-202, скорость связи 1200 бод);

- замыкание и размыкание контактов реле, срабатывающие при превышении 2 -х ("низкий", "аварийный") программно-конфигурируемых уровней для каждого преобразователя газового;

- размыкание и замыкание контактов реле «исправность» при неисправности первичного преобразователя (для УПЭС-903МТ с двумя преобразователями газовыми - реле «исправность» общее для двух каналов).

Протокол HART также используется для подключения коммуникатора и выполнения необходимых сервисных операций в полевых условиях (считывание результатов измерений, установка нулевых показаний и градуировка, задание порогов срабатывания).

Дисплей газоанализатора отображает следующие данные:

Г е          гмректор

^ОГЭпеюр0|мвтандарт-прибор”

_'Vj'z ЛукииэИ.И

| "                                        20 г.

- результат измерений содержания определяемого компонента, химическую формулу или наименование, обозначение единицы измерений:

- установленные значения порогов срабатывания сигнализации;

- значение содержания определяемого компонента, соответствующие верхней границе диапазона измерений;

- графическую диаграмму регистрации результатов измерений в течение фиксированного интервала времени (только для газоанализатора с одним преобразователем газовым).

Газоанализаторы соответствуют требованиям Технического регламента таможенного союза «О безопасности оборудования для работы во взрывоопасных зонах» (ТР ТС 012/2011).

Взрывозашищенность газоанализаторов обеспечивается видами взрывозащиты «взрывонепроницаемая оболочка» по ГОСТ IEC 60079-1-2011 «Взрывоопасные среды. Часть 1. Оборудование с видом взрывозащиты "взрывонепроницаемые оболочки "d"», «искробезопасная электрическая цепь» по ГОСТ Р МЭК 60079-11-2010 «Взрывоопасные среды. Часть 11. Искробезопасная электрическая цепь "i" и выполнением их конструкции в соответствии с требованиями ГОСТ Р МЭК 60079-0-2011 «Взрывоопасные среды. Часть 0. Оборудование. Общие требования». Область применения - взрывоопасные зоны помещений и наружных установок согласно Ex-маркировке, ГОСТ 1 ЕС 60079-14-2011.

Маркировка взрывозащиты по ГОСТ Р 51330.0-99 (МЭК 60079-0-98):

- 1Ех d ib [ib] 1IB+H2 Т4 Gb;

- Ex tb ib [ib] I1IC «Т85°С...Т100°С» Db.

По защищенности от влияния пыли и воды конструкция газоанализаторов соответствует степени защиты IP66/67 по ГОСТ 14254-96.

Внешний вид газоанашззаторов представлен на рисунках 1-3, схема пломбировки газоанализаторов от несанкционированного доступа приведена на рисунке 4.

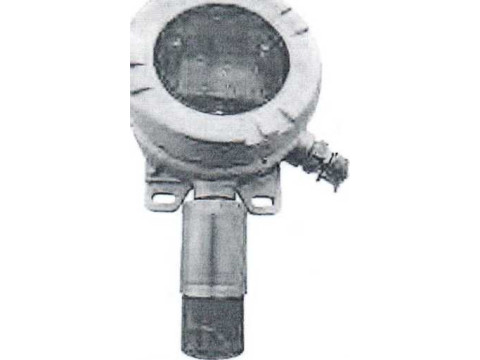

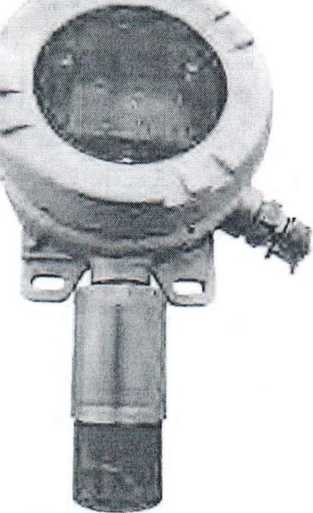

Рисунок 1 - Г азоанализатор стационарный со сменными сенсорами взрывозащищенный ССС-903МТ (исполнение с УПЭС-903МТ из нержавеющей стали), внешний вид

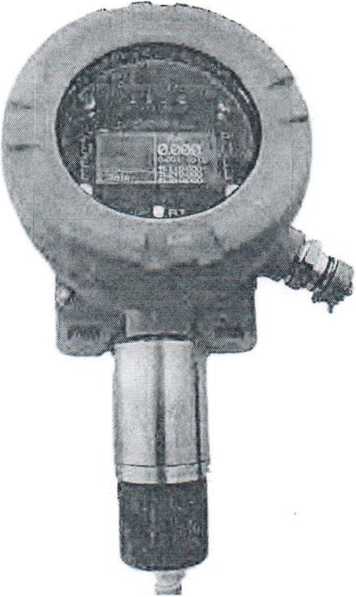

Рисунок 2 - Газоанализатор стационарный со сменными сенсорами взрывозащищенный ССС-903МТ (исполнение с УПЭС-903МТ из алюминиевых сплавов), внешний вид.

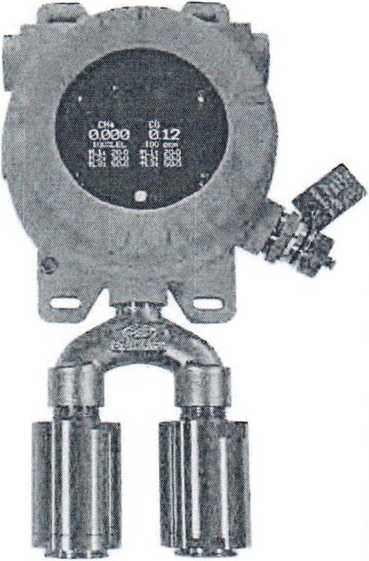

Рисунок 3 - Газоанализатор стационарный со сменными сенсорами взрывозащищенный ССС-903МТ (исполнение с УПЭС-903МТ из алюминиевых сплавов) с двумя преобразователями газовыми, внешний вид

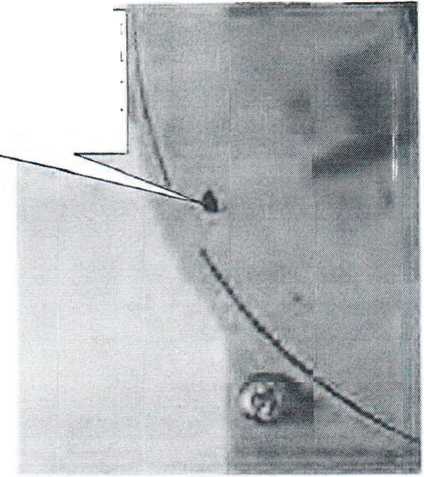

Рисунок 4 - Схема пломбировки газоанализаторов от несанкционированного доступа

Стопорный винт крышки корпуса УПЭС-903МТ (на примере корпуса из алюминиевых сплавов), место нанесения пломбы

Программное обеспечение

Газоанализаторы имеют встроенное программное обеспечение (ПО).

Встроенное ПО разработано изготовителем специально для решения задач измерения содержания определяемых компонентов в смеси с воздухом или азотом и обеспечивает выполнение следующих основных функций:

- обработку и передачу измерительной информации от преобразователей газовых;

- краткосрочное хранение (от 3 до 30 мин, настраивается в меню) измеренных данных для отображения на дисплее в форме диаграммы;

- отображение результатов измерений на светодиодном дисплее;

- формирование выходного аналогового и цифрового сигналов;

- диагностику аппаратной части газоанализатора и целостности фиксированной части встроенного ПО.

Программное обеспечение идентифицируется при включении газоанализаторов путем вывода на дисплей номера версии, а также по запросу через цифровой интерфейс RS-485 или HART.

Газоанализаторы обеспечивают возможность работы с автономным ПО "903mCalibr" для персонального компьютера под управлением ОС семейства Windows®.

Таблица 1 - Идентификационные данные программного обеспечения

Примечание - Номер версии программного обеспечения должен быть не ниже указанно-

го в таблице. Значение контрольной суммы указано для файла версии, указанной в таблице.

Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик газоанализаторов.

Лист № 5

Всего листов 15

|V|- Газоанализаторы имеют защиту встроенного ПО и измерительной информации от непреднамеренных и преднамеренных изменений. Уровень защиты встроенного ПО - «средний» по Р 50.2.077—2014.

Технические характеристики

1) Диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов приведены в таблицах 2-5.

Таблица 2 - Диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов с преобразователями газовыми ПГТ-903У

Примечания:

1) Диапазон показаний в единицах измерений объемной доли определяемого компонента, %, соответствует диапазону показаний довзрывоопасной концентрации определяемого компонента от 0 до 100 % НКПР.

2) Диапазон измерений в единицах измерений объемной доли определяемого компонента. %, соответствуют диапазону измерений довзрывоопасной концентрации определяемого компонента от 0 до 50 % НКПР.

3) Значения НКПР для определяемых компонентов по ГОСТ 30852.19-2002.

Таблица 3 - Диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов с преобразователями газовыми ПГО-903У

Примечания:

1) градуировка газоанализаторов исполнений ССС-903МТ-нефтепродукты осуществляется
