Газоанализаторы фотоионизационные RAEGuard 2PID

Номер в ГРСИ РФ:	РБ 03 09 6420 17
Раздел:	Средства измерений физико-химических величин [9]
Категория:	Газоанализаторы
Производитель / заявитель:	«Honeywell», США

Скачать

Описание типа РБ 03 09 6420 17 [2019-01-09]

rb-03-09-6420-17_2019-01-09.pdf

Скачать

Нет данных о поставщике

Являетесь поставщиком? Разместите свои контакты в этом блоке! Подробнее в разделе Реклама

Газоанализаторы фотоионизационные RAEGuard 2PID (далее - газоанализаторы) предназначены для измерения массовой концентрации и объемной доли вредных газов, в том числе паров нефтепродуктов, в воздухе рабочей зоны.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 09 6420 17
Наименование	Газоанализаторы фотоионизационные RAEGuard 2PID
Год регистрации	2017
Номер сертификата	11377
Дата регистрации	2017-10-31
Срок действия	2022-10-31
Получатель сертификата	компания "Honeywell Analytics Ltd", Соединенное Королевство Великобритании и Северной Ирландии (GB)(изготовитель - фирма "RAE Systems (Shanghai) Inc.", Китай (CN))

Производитель / Заявитель

компания "Honeywell Analytics Ltd", Соединенное Королевство Великобритании и Северной Ирландии (изготовитель - фирма "RAE Systems (Shanghai) Inc.", Китай)

Поверка

Межповерочный интервал / Периодичность поверки	6 мес.
Метрологическое обеспечение	Газоанализаторы метрологически обеспечены в Республике Беларусь с применением ГСО состава газовых смесей, внесенных в Государственный реестр средств измерений Республики Беларусь или допущенных к применению в Республике Беларусь в установленном порядке.
Методика поверки	Поверка проводится по МРБ МП.2830-2018.

Поверители

Скачать

Описание типа РБ 03 09 6420 17 [2019-01-09]

rb-03-09-6420-17_2019-01-09.pdf

Скачать

Описание типа

Назначение Описание ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ Комплектность ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ Заключение

Назначение

Область применения - газовая и газоперерабатывающая промышленность, нефтеперерабатывающая, угольная, химическая, пищевая и др. промышленность.

Описание

Газоанализаторы стационарные фотоионизационные RAEGuard 2 PID являются стационарными автоматическими одноканальными приборами непрерывного действия.

Принцип действия газоанализаторов фотоионизационный, основанный на измерении электрического тока, вызванного ионизацией молекул определяемых компонентов фотонами, излучаемыми источником вакуумного ультрафиолетового излучения (лампа с энергией ионизации 10,6 эВ).

Отбор пробы принудительный, за счет встроенного побудителя расхода (мембранный насос).

Конструктивно газоанализаторы выполнены одноблочными в окрашенном корпусе из нержавеющей стали марки 316L. На лицевой панели газоанализатора находятся светодиодный индикатор STATUS, жидкокристаллические дисплей с подсветкой и бесконтактные кнопки управления «+», «mode» и «-». Крышка корпуса имеет смотровое стеклянное окно, соединение с корпусом резьбовое. Доступ к органам управления газоанализатора возможен с помощью магнитного инструмента без открывания крышки корпуса. В верхней части корпуса расположены резьбовые отверстия (3/4” NPT с наружной резьбой) для кабельных вводов информационных линий и линий питания, в нижней части корпуса располагается измерительный преобразователь DigiPID.

Газоанализаторы выпускаются в трех основных исполнениях, отличающихся диапазонами показаний и ценой единицы младшего разряда (ЕМР) индикации определяемого компонента. Обозначения исполнений приведены в таблице 1;i:

документов,

Таблица 1

Исполнение газоанализатора	Диапазон показаний объемной доли, млн'1	Цена единицы младшего разряда (ЕМР) индикации определяемого компонента, объемная доля, млн'1
FGM-2001	От 0 до 100	0,01
FGM-2002	От 0 до 1000	0,1
FGM-2004	От 0 до 1000	1

Газоанализаторы имеют жидкокристаллический монохромный цифровой дисплей с подсветкой, обеспечивающий отображение:

- результатов измерений содержания определяемых компонентов;

- меню пользователя;

- информации о срабатывании сигнализации;

- служебной информации.

Газоанализаторы обеспечивают выходные сигналы:

- показания встроенного жидкокристаллического дисплея;

- светодиодная индикация о превышении заданных пороговых уровней;

- типа «сухой контакт» (до 30 В, 2 А);

- унифицированный аналоговый выходной сигнал постоянного тока (4-20) мА в диапазоне показаний;

- цифровой выходной сигнал RS-485, протокол ModBus.

Внешний вид газоанализаторов приведен на рисунке 1.

Место нанесения знака поверки в виде клейма-наклейки указано в приложении А.

кчучнт,,

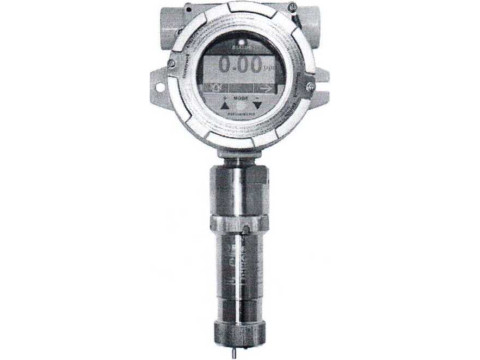

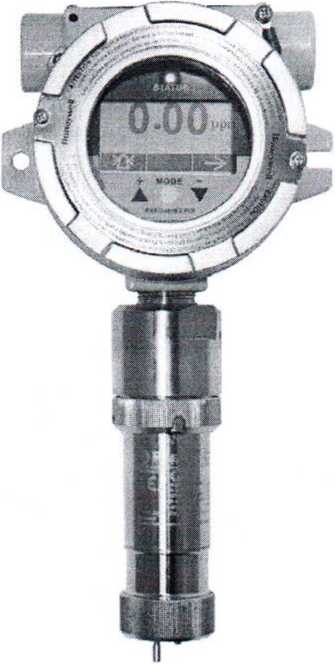

Рисунок 1 - Внешний вид газоанализаторов фотоионизационных RAEGuard 2PID

Газоанализаторы имеют встроенное программное обеспечение (ПО), разработанное изготовителем и обеспечивающее выполнение следующих основных функций:

прием и обработку измерительной информации от первичного измерительного преобразователя содержания определяемых компонентов в воздухе рабочей зоны;

индикацию результатов измерений на встроенном жидкокристаллическом дисплее;

проведение градуировки газоанализаторов;

самодиагностику аппаратной части газоанализатора.

Встроенное ПО реализует следующие расчетные алгоритмы:

вычисление результатов измерений содержания определяемого компонента по данным от первичного измерительного преобразователя;

сравнение результатов измерений с заданными пороговыми значениями.

Встроенное ПО газоанализатора идентифицируется при включении электрического питания газоанализатора путем вывода на дисплей номера версии.

Идентификационные данные ПО приведены в таблице 2.

Таблица 2

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	RAEGuard 2 PID firmware
Номер версии (идентификационный номер) ПО	V2.00
Примечание - номер версии ПО должен быть не ниже указанного в таблице.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные метрологические характеристики газоанализаторов фотоионизационных RAEGuard 2 PID исполнений: FGM-2001, FGM-2002, FGM-2004, - при контроле одиночных компонентов в воздухе представлены в таблице 3.

Таблица 3______

Определяемый компонент	ПДКр.з., млн1 (мг/м3)	Модель газоанализа тора	Диапазон измерений, млн1	Участок диапазона измерений, в котором нормированы пределы допускаемой основной погрешнее™, млн1	Пределы допускаемой основной погрешности1), %
					приведенной	относительной
1	2	3	4	5	6	7
1,2-диметилбензол (о-СеНю), ортоксилол	34 (150)	FGM-2001	от 0 до 100	от 0 до 30	±15	-
				св. 30 до 100	-	±15
		FGM-2002	от 0 до 1000	от 0 до 30	±15	-
				св. 30 до 1000	-	±15
1,3-бутадиен (дивинил) (С4Н6)	44 (100)	FGM-2001	от 0 до 100	от 0 до 50	±15	-
				св. 50 до 100	-	±15
		FGM-2002	от 0 до 250	от 0 до 50	±15	-
				св. 50 до 250	-	±15
1,3-диметилбензол (m-C8Hio), метаксилол	34 (150)	FGM-2001	от 0 до 100	от 0 до 30	±15	-
				св. 30 до 100	-	±15
		FGM-2002	от 0 до 1000	от 0 до 30	±15	-
				св. 30 до 1000	-	±15
1,4-диметилбензол (р-СеНю), параксилол	34 (150)	FGM-2001	от 0 до 100	от 0 до 30	±15
				св. 30 до 100	-	±15
		FGM-2002	от 0 до 1000	от 0 до 30	±15	-
				св. 30 до 1000	-	±15
1-бутанол (С4Н9ОН)	9 (30)	FGM-2001, FGM-2002	от 0 до 50	от 0 до 9	±15	-
				св. 9 до 50	-	±15
1-пропанол (С3Н7ОН)	12 (30)	FGM-2001, FGM-2002	от 0 до 100	от 0 до 10	±15	-
				св. 10 до 100	-	±15
2-бутанон (С4Н8О), МЕК	133 (400)	FGM-2002	от 0 до 1000	от 0 до 100	±15	-
				св. 100 до 1000	-	±15
2-метилпропен (i-C4H8), изобутилен	42 (100)	FGM-2001	от 0 до 100	от 0 до 50	±15	-
				св. 50 до 100	-	±15
		FGM-2002	от 0 до 1000	от 0 до 50	±15	-
				св. 50 до 1000	-	±15
		FGM-2004	от 0 до 1000	от 0 до 60	±15	-
				св. 60 до 1000	-	±15

1	2	3	4	5	6	7
2-метокси-2-метилпропан (tert-C5H12O), МТВЕ	27 (100)	FGM-2001, FGM-2002	от 0 до 100	от 0 до 20	±15	-
				св. 20 до 100	-	±15
2-пропанол (i-C3H7OH), IPA	20 (50)	FGM-2001, FGM-2002	от 0 до 100	от 0 до 10	±15	-
				св. 10 до 100	-	±15
2-пропанон (СзН6О), ацетон	331 (800)	FGM-2002	от 0 до 1000	от 0 до 300	±15	-
				св. 300 до 1000	-	±15
N,N-диметилацетамид (C4H9NO), DMA	0,8 (3,0)	FGM-2001	от 0 до 5	от 0 до 0,8	±20	-
				св. 0,8 до 5,0	-	±20
Арсин (AsH3) 3)	0,03 (0,1)	FGM-2001	от 0 до 1	от 0 до 0,1	±20	-
				св. 0,1 до 1,0	-	±20
Бензол (С6Н6)	4(15)	FGM-2001	от 0 до 100	от 0 до 4	±15	-
				св. 4 до 100	-	±15
		FGM-2002	от 0 до 200	от 0 до 4	±15	-
				св. 4 до 200	-	±15
Бутилацетат (С6Н12О2)	41 (200)	FGM-2001	от 0 до 100	от 0 до 50	±15	-
				св. 50 до 100	-	±15
		FGM-2002	от 0 до 250	от 0 до 50	±15	-
				св. 50 до 250	-	±15
Винилацетат (С4Н6О2)	8 (30)	FGM-2001	от 0 до 50	от 0 до 8	±15	-
				св. 8 до 50	-	±15
Винилхлорид (С2Н3С1), хлорэтен	1 (5)	FGM-2001	от 0 до 10	от 0 до 1	±15	-
				св. 1 до 10	-	±15
Диметиламин (C2H7N)	0,5 (1,0)	FGM-2001	от 0 до 5	от 0 до 0,5	±15	-
				св. 0,5 до 5	-	±15
Диметилдисульфид (C2H6S2), DMDS	12 (50)	FGM-2001	от 0 до 100	от 0 до 10	±15	-
				св. 10 до 100	-	±15
Диметилсульфид (C2H6S), DMS	19 (50)	FGM-2001	от 0 до 100	от 0 до 20	±15	-
				св. 20 до 100	-	±15
Диметилформамид (C3H7NO), DMF	3(10)	FGM-2001	от 0 до 15	от 0 до 3	±15	-
				св. 3 до 15	-	±15
Диэтиламин (C4HhN)	9 (30)	FGM-2001	от 0 до 50	от 0 до 9	±15	-
				св. 9 до 50	-	±15
Метилацетат (СЗН6О2)	32 (100)	FGM-2001	от 0 до 100	от 0 до 30	±15	-
				св. 30 до 100	-	±15
		FGM-2002	от 0 до 200	от 0 до 30	±15	-
				св. 30 до 200	-	±15
Метилбензол (С7Н8), толуол	39 (150)	FGM-2001	от 0 до 100	от 0 до 30	±15	-
				св. 30 до 100	-	±15
		FGM-2002	от 0 до 200	от 0 до 30	±15	-
				св. 30 до 200	-	±15
Метантиол (CH3SH), метилмеркаптан	0,4 (0,8)	FGM-2001	от 0 до 10	от 0 до 0,4	±15	-
				св. 0,4 до 10	-	±15
Монометиламин (CH5N)	0,8 (1,0)	FGM-2001	от 0 до 10	от 0 до 0,8	±15	-
				св. 0,8 до 10		±15
Моноэтаноламин (C2H7NO), МЕА	0,2 (0,5)	FGM-2001	от 0 до 1,0	от 0 до 0,2		\ * 'Х
				св. 0,2 до 1,0	II Государственный Н средств и.омрг.	•-ТТ : ±15 1——4—Т- -

1	2	3	4	5	6	7
Нафталин (С10Н8)	3 (20)	FGM-2001	от 0 до 15	от 0 до 3	±15	-
				св. 3 до 15	-	±15
н-гексан (С6Н14)	251 (900)	FGM-2002	от 0 до 1000	от 0 до 250	±15	-
				св. 250 до 1000	-	±15
Т етрафторэтилен (C2F4), TFE	7(30)	FGM-2001	от 0 до 50	от 0 до 7	±15	-
				св. 7 до 50	-	±15
Тетрахлорэтилен (C2CI4), РСЕ	1,5 (10)	FGM-2001	от 0 до 10	от 0 до 1	±15	-
				св. 1 до 10	-	±15
Триметиламин (C3H9N)	2(5)	FGM-2001	от 0 до 10	от 0 до 2	±15	-
				св. 2 до 10	-	±15
Трихлорэтилен (C2HCI3), ТСЕ	5 (30)	FGM-2001	от 0 до 50	от 0 до 5	±15	-
				св. 5 до 50	-	±15
Уксусная кислота (СНзСООН)	2(5)	FGM-2001	от 0 до 10	от 0 до 2	±15	-
				св. 2 до 10	-	±15
Фенилэтилен (С8Н8), стирол	6 (30)	FGM-2001	от 0 до 30	от 0 до 6	±20	-
				св. 6 до 30	-	±20
Фенол (С6Н5ОН)	0,26 (1,0)	FGM-2001	от 0 до 5	от 0 до 0,2	±15	-
				св. 0,2 до 5	-	±15
Фосфин (РН3)	0,07 (0,1)	FGM-2001	от 0 до 1	от 0 до 0,1	±20	-
				св. 0,1 до 1	-	±20
Циклогексан (С6Н12)	22 (80)	FGM-2001	от 0 до 100	от 0 до 20	±15	-
				св. 20 до 100	-	±15
Циклогексанон (С6Н10О)	7(30)	FGM-2001	от 0 до 50	от 0 до 7	±20	-
				св. 7 до 50	-	±20
Этанол (С2Н5ОН)	1045 (2000)	FGM-2002	от 0 до 1000	от 0 до 1000	±15
Этилацетат (С4Н8О2)	54 (200)	FGM-2001	от 0 до 100	от 0 до 50	±15	-
				св. 50 до 100	-	±15
		FGM-2002	от 0 до 300	от 0 до 50	±15	-
				св. 50 до 300	-	±15
Этилбензол (C8Hio)	34 (150)	FGM-2001	от 0 до 100	от 0 до 30	±15	-
				св. 30 до 100	-	±15
		FGM-2002	от 0 до 200	от 0 до 30	±15	-
				св. 30 до 200	-	±15
Этилена окись (С2Н4О)	1,5(3)	FGM-2001	от 0 до 10	от 0 до 1,5	±20	-
				св. 1,5 до 10	-	±20
Этантиол (C2H5SH), этилмеркаптан	0,4 (1,0)	FGM-2001	от 0 до 5	от 0 до 0,4	±20	-
				св. 0,4 до 5	-	±20

Примечания:

1> Пределы допускаемой основной погрешности нормированы только для сред, содержащих один определяемый компонент. При наличии в анализируемой среде нескольких компонентов, к которым имеется чувствительность фотоионизационного детектора, газоанализаторы могут быть использованы только для оценки общей загазованности и контроля аварийных ситуаций.

2) Пересчет значений содержания определяемого компонента, выраженных в единицах массовой концентрации, мг/м3. в единицы объемной доли, млн'1, выполнен для нормальных условий: температура 20 °C, атмосферное давление 101,3 кПа.

3)Не предназначены для контроля ПДК в воздухе рабочей зоны, только аварийные ситуации.

Основные метрологические характеристики газоанализаторов фотоионизационных RAEGuard 2 PID исполнения FGM-2002 при контроле паров нефтепродуктов в воздухе представлены в таблице 4.

Таблица 4_____________

Определяемый компонент	ПДКр.з., мг/м3	Диапазон измерений, мг/м3	Участок диапазона измерений, в котором нормированы пределы допускаемой основной погрешности, мг/м3	Пределы допускаемой основной погрешности1), %
				приведенной	относительной
Пары бензина неэтилированного	100	от 0 до 1000	от 0 до 100	±25	-
			св. 100 до 1000	-	±25
Пары дизельного топлива	300	от 0 до 1000	от 0 до 300	±25	-
			св. 300 до 1000	-	±25
Пары топлива для реактивных двигателей	300	от 0 до 1000	от 0 до 300	±25
			св. 300 до 1000	-	±25
Пары керосина	300	от 0 до 1000	от 0 до 300	±25	-
			св. 300 до 1000	-	±25
Пары сольвента	300	от 0 до 1000	от 0 до 300	±25	-
			св. 300 до 1500	-	±25
Пары уайт-спирита	300	от 0 до 1000	от 0 до 300	±25	-
			св. 300 до 1000	-	±25

Примечание - диапазон показаний массовой концентрации для всех определяемых компонентов от 0 до 5000 мг/м Цена единицы младшего разряда (ЕМР) индикации определяемого компонента, массовая концентрация, 0,1 ... 1 мг/м3

Метрологические характеристики газоанализаторов фотоионизационных

RAEGuard 2 PID представлены в таблице 4.

Таблица 4

Характеристика	Значение
Предел допускаемого времени установления выходного сигнала по уровню 0,9 (То.эд), с (по поверочному компоненту)*	30
Предел допускаемой вариации выходного сигнала газоанализатора, в долях от предела допускаемой основной погрешности	0,5
Пределы допускаемой дополнительной погрешности газоанализатора, вызванной изменением температуры окружающей среды на каждые 10°С, в долях от предела допускаемой основной погрешности	±1,0
Пределы допускаемой дополнительной погрешности газоанализатора от влияния изменения относительной влажности окружающей среды, в долях от пределов допускаемой основной погрешности	±1,0
Пределы допускаемой дополнительной погрешности газоанализатора при изменении атмосферного давления на каждые 3,3 кПа, в долях от пределов допускаемой основной приведенной погрешности	±0,5
Предел допускаемого изменения выходного сигнала газоанализатора за 8 ч непрерывной работы, в долях от предела допускаемой основной погрешности	0,5
Время прогрева газоанализаторов, мин, не более
Примечание: * - без учета цикличности включения встроенного насоса (цикличность настраивается пользов до 300 с).	^/ем L—L---—	паЗрнеУ>т 10

II I средств измерений / I V, \ Республики Беларусь j Ц ' \ \Пла документив/ JJ

Лист 7 Листов 10

Технические характеристики газоанализаторов представлены в таблице 5.

Таблица 5

Характеристика	Значение
Электрическое питание газоанализаторов осуществляется постоянным током напряжением, В	от 10 до 28
Потребляемая мощность, Вт, не более	5
Габаритные размеры газоанализатора, мм не более: - длина - ширина - высота	257 201 107
Масса, кг, не более	3,5
Маркировка взрывозащиты: - газоанализатор RAEGuard 2 PID - датчик DigiPID (DS-10x)	1 Ex d [ia Ga] ПС Т4 Gb X ОЕх ia ПС Т4 Ga X
Средняя наработка на отказ, ч	40000
Средний срок службы, лет*	10
Условия эксплуатации: - диапазон температуры окружающей и анализируемой сред, °C - относительная влажность при температуре 25 °C, % - диапазон атмосферного давления, кПа	от минус 20 до плюс 50 от 0 до 95 от 90 до 110
Примечание - без учета срока службы лампы фотоионизационного детектора (2 года).__

Комплектность

Комплект поставки газоанализаторов фотоионизационных RAEGuard 2PID указан в таблице 6.

Таблица 6

Наименование	Количество, шт.
Газоанализатор	1
Руководство по эксплуатации	1
Методика поверки МРБ МП.2830-2018	1 экз.
Комплект инструментов и принадлежностей	*
CD с программным обеспечением	*
Примечание - позиции, отмеченные знаком " *" поставляются по отдельному заказу.

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Техническая документация фирмы "Honeywell Analytics Ltd.", Соединенное Королевство.

МРБ МП.2830-2018 "Газоанализаторы фотоионизационные RAEGuard 2PID. Методика поверки".

Заключение

Газоанализаторы фотоионизационные RAEGuard 2PID соответствуют требованиям технической документации фирмы "Honeywell Analytics Ltd.", Соединенное Королевство, техническому регламенту Таможенного союза ТР ТС 020/2011 “Электромагнитная совместимость технических средств” (декларация о соответствии № ТС N RU Д-иЭ.АИЗО.В.О4844), техническому регламенту Таможенного союза ТР ТС 012/2011 "О безопасности оборудования для работы во взрывоопасных средах" (декларации о соответствии № ТС RU C-US.rB08.B.01300).

Межповерочный интервал - не более 6 месяцев.

Научно-исследовательский испытательный центр БелГИМ

220053 г. Минск, Старовиленский тракт, 93

Тел. +375 17 334 98 13

Аттестат аккредитации Ns BY/112 02.1.0.0025 до 30.03.2019.

Другие Газоанализаторы

РБ 03 09 6421 17

Газоанализаторы XNX XTC

компания "Honeywell Analytics Ltd", Соединенное Королевство Великобритании и Северной Ирландии (изготовитель - фирма "Honeywell Analytics Inc", Соединенные Штаты Америки)

Раздел: Средства измерений физико-химических величин

Категория: Газоанализаторы

Дата внесения: 2017-10-31

Действителен до: 2022-10-31

Подробнее
