Газоанализаторы XNX ХТС (далее - газоанализаторы) предназначены для непрерывного измерения объемной доли вредных газов и кислорода, а также довзрывоопасных концентраций горючих газов в воздухе рабочей зоны и сигнализации о превышении установленных порогов срабатывания.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 09 6421 17
Наименование	Газоанализаторы XNX XTC
Год регистрации	2017
Номер сертификата	11378
Дата регистрации	2017-10-31
Срок действия	2022-10-31
Получатель сертификата	компания "Honeywell Analytics Ltd", Соединенное Королевство Великобритании и Северной Ирландии (GB)(изготовитель - фирма "Honeywell Analytics Inc", Соединенные Штаты Америки (US))

Производитель / Заявитель

компания "Honeywell Analytics Ltd", Соединенное Королевство Великобритании и Северной Ирландии (изготовитель - фирма "Honeywell Analytics Inc", Соединенные Штаты Америки)

Поверка

Межповерочный интервал / Периодичность поверки	6 мес.
Метрологическое обеспечение	Газоанализаторы метрологически обеспечены в Республике Беларусь с применением ГСО состава газовых смесей, внесенных в Государственный реестр средств измерений Республики Беларусь или допущенных к применению в Республике Беларусь в установленном порядке. Газоанализаторы, предназначенные для измерения концентрации озона, метрологически НЕ обеспечены в Республике Беларусь в связи с отсутствием необходимого оборудования.
Методика поверки	Поверка проводится по МРБ МП.2873-2019.
Признание поверки	Временно, до создания эталонной базы в Республике Беларусь, поверку датчиков, предназначенных для измерения концентрации озона, проводить в лабораториях, аккредитированных в Системе аккредитации Республики Беларусь или в иных лабораториях специалистами юридических лиц, входящих в государственную метрологическую службу Республики Беларусь.

Поверители

Скачать

Описание типа РБ 03 09 6421 17 [2019-04-25]

rb-03-09-6421-17_2019-04-25.pdf

Скачать

Описание типа

Назначение Описание ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ 7~11 Знак утверждения типа Комплектность ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ Заключение

Назначение

Область применения - газовая и газоперерабатывающая промышленность, нефтеперерабатывающая, угольная, химическая, пищевая и др. промышленность.

Описание

Газоанализаторы XNX ХТС выпускают в двух модификациях: XNX и XNX ХТС.

Газоанализаторы представляют собой стационарные одноканальные

автоматические приборы непрерывного действия.

Конструктивно газоанализаторы выполнены в прочном пыле- и водонепроницаемом металлическом корпусе, внутри которого расположены дисплейный модуль, органы управления и блок контроллера. В составе газоанализатора могут использоваться различные первичные измерительные преобразователи (ПИП):

1) термокаталитические: Sensepoint, Sensepoint PPM, Sensepoint HT, MPD с выходом по напряжению;

2) инфракрасные: MPD, Searchpoint Optima Plus, Searchpoint Optima Plus XTC, Searchline Excel (Long, Medium, Short), Searchline Excel XTC (Long, Medium, Short) c выходом по току;

3) электрохимические EC.

Дополнительно газоанализатор может комплектоваться тремя программируемыми реле для управления внешним оборудованием, модулями связи по протоколу Modbus или Foundation Fieldbus ТМ, дополнительным модулем для подключения переносного коммуникатора по протоколу HART®. Доступ к сервисным функциям XNX, XNX ХТС осуществляется с помощью магнитного ключа.

Принцип действия ПИП основан:

на изменении сопротивления каталитически активного элемента/сем^ра при сгорании молекул горючего газа (термокаталитические ПИП);

\\ \ __/■ ”1

н а эффекте возникновения разности потенциалов на электродах сенсора вследствие электрохимической реакции между молекулами измеряемого газа и электролитом (электрохимические ПИП);

на принципе поглощения газами инфракрасного излучения. При прохождении через сенсор горючих газов они частично поглощают инфракрасное излучение, что приводит к уменьшению уровня принимаемого сигнала пропорционально содержанию газа (оптические ПИП).

Газоанализаторы имеют взрывозащищенное исполнение.

Газоанализаторы имеют встроенное программное обеспечение. Номер версии ПО должен быть не ниже 114D.

Встроенное программное обеспечение разработано изготовителем специально для решения задач измерения содержания определяемых компонентов в воздухе рабочей зоны.

Программное обеспечение идентифицируется через экранное меню газоанализаторов.

Встроенное программное обеспечение выполняет следующие основные функции:

- прием и обработку сигнала первичного измерительного преобразователя;

- формирование выходного аналогового (4-20 мА), цифрового (RS485), Foundation Fieldbus ™ и HART® сигналов;

- формирование сигнала релейного выхода;

- диагностику аппаратной и программной частей преобразователя;

- ведение и хранение журнала неисправностей и предупреждений.

Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.

Номер версии ПО должен быть не ниже указанного в таблице 1. Значение контрольных сумм, указанные в таблице, относятся только к файлам ПО указанных версий.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	XNX Main 114D.hex
Номер версии (идентификационный номер) ПО	114D
Цифровой идентификатор ПО	68061 AOA
Алгоритм получения цифрового идентификатора	CRC-32

Внешний вид газоанализаторов приведен на рисунках 1-6.

Место нанесения знака поверки в виде клейма-наклейки указано в приложении А.

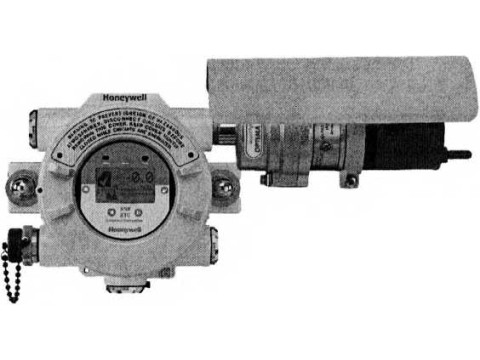

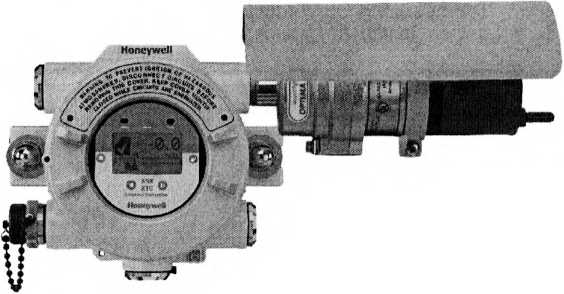

Рисунок 1 - Внешний вид газоанализаторов XNX ХТС с датчиком Searchpoint Optima Plus ХТС

Государственный реестр]

I средств измерений 7

Рисунок 2 - Внешний вид газоанализаторов XNX ХТС с датчиком Searchline Excel ХТС

Рисунок 3 - Внешний вид газоанализаторов XNX ХТС сдатчиками Sensepoint, Sensepoint PPM

Рисунок 4 - Внешний вид газоанализаторов XNX ХТС с датчиком MPD

Honeywell

Рисунок 5 - Внешний вид газоанализаторов XNX ХТС с датчиком Sensepoint НТ

Рисунок 6 - Внешний вид газоанализаторов XNX ХТС с электрохимическим датчиком ЕС

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Метрологические характеристики газоанализаторов XNX ХТС с термокаталитическими датчиками Sensepoint, Sensepoint PPM, MPD, Sensepoint НТ представлены в таблице 2.

Таблица 2

№ п/п	Наименование определяемого компонента		Диапазон измерений объемной доли, %	Пределы допускаемой основной абсолютной погрешности, %
№ п/п	международное	русское	Диапазон измерений объемной доли, %	Пределы допускаемой основной абсолютной погрешности, %
1	2	3	4	5
1	acetaldehyde	ацетальдегид	от 0 до 2	±0,20
2	acetic acid	уксусная кислота	от 0 до 2	±0,20
3	acetic anhydride	уксусный ангидрид	от 0 до 1	±0,10
4	acetone	ацетон	от 0 до 1,25	±0,13
5	acetylene	ацетилен	от 0 до 1,15	±0,12
6	ammonia	аммиак	от 0 до 7,5	±0,75
7	ammonia	аммиак	от 0 до 1,5	±0,15
8	ammonia	аммиак	от 0 до 0,75	±0,08
9	aniline	анилин	от 0 до 0,6	±0,06
10	benzene	бензол	от 0 до 0,6	±0,06
11	1,3-butadiene	1,3-бутадиен	от 0 до 0,7	±0,07
12	iso-butane	изобутан	от 0 до 0,65	±0,07
13	n-butane	н-бутан	от 0 до 0,7	±0,07
14	1-butene	1-бутен (С4Н8)	от 0 до 0,8	±0,08
15	cis-butene-2	цис-бутен-2 (С4Н8)	от 0 до 0,85	±0,09
16	trans-butene-2	транс-бутен-2 (С4Н8)	от 0 до 0,85	±0,09
17	iso-butyl alcohol	изобутиловый спирт (2-бутанол)	от 0 до 0,95	±0,10
18	n-butyl alcohol	н-бутиловый спирт (1-бутанол)	от 0 до 0,85	±0,09
19	tert-butyl alcohol	терт-бутиловый спирт (2-метил-2-пропанол)	от 0 до 0,9	±0,09
20	iso-butylene	изобутилен (2- метил-1-пропен)	от 0 до 0,8	±0,08
21	n-butyric acid	С4Н8О2, масляная кислота (1-бутен-1,4-диол)	от 0 до 1,1	±0,11
22	carbon monoxide	оксид углерода	от 0 до 5,45	±0,55
23	carbonyl sulfide	карбонил сульфид (углерод сульфи-доксид)	от 0 до 3,25	±0,33
24	chlorobenzene	хлорбензол	от 0 до 0,7	±0,07
25	cyclohexane	циклогексан	от 0 до 0,6	±0,06
26	cyclopropane	циклопропан	от 0 до 1,2	±0,12
27	n-decane	н-декан	от 0 до 0,35	±0,04
28	diethyl ether	диэтиловый эфир	от 0 до 0,85	±0,09
29	di(iso-propyl) ether	диизопропиловый эфир	от 0 до 0,5	±0,05
30	dimethyl butane	диметилбутан	от 0 до 0,65	±0,07
31	dimethyl ether	диметиловый эфир	от 0 до 1,35	±0,14
32	dimethyl sulfide	диметилсульфид	от 0 до 1,1	±0,11
33	1,4-dioxane	1,4-диоксан	от 0 до 0,95	±0,10
34	ethane	этан	от 0 до 1,25	±0,13
35	ethyl acetate	этилацетат	от 0 до 1,1	±0,11
36	ethyl alcohol	этиловый спирт	от 0 до 1,55	±0,16
37	ethyl amine	этил амин	от 0 до 1,34	±0,13
38	ethyl benzene	этилбензол	от 0 до 1	■ г\ лс хи,ии

1	2	3	4	5
39	ethyl bromide	этилбромид	от 0 до 3,35	±0,34
40	ethyl chloride	этилхлорид	от 0 до 1,8	±0,18
41	ethyl formate	этилформиат	от 0 до 1,35	±0,14
42	ethyl mercaptan	этилмеркаптан (этантиол)	от 0 до 1,4	±0,14
43	ethyl methyl ether	метилэтиловый эфир	от 0 до 1	±0,10
44	methyl ethyl ketone	метилэтилкетон (2-бутанон)	от 0 до 0,95	±0,10
45	ethylene	этилен	от 0 до 1,15	±0,12
46	ethylene dichloride	этилен дихлорид (1,2-дихлорэтан)	от 0 до 3,1	±0,31
47	ethylene oxide	этиленоксид	от 0 до 1,3	±0,13
48	iso-heptane	изогептан (2-метилгексан)	от 0 до 0,55	±0,06
49	n-heptane	н-гептан	от 0 до 0,55	±0,06
50	iso-hexane	изо-гексан	от 0 до 0,58	±0,06
51	n-hexane	н-гексан	от 0 до 0,5	±0,05
52	hydrazine	гидразин N2H4	от 0 до 2,35	±0,24
53	hydrogen	водород	от 0 до 2	±0,20
54	hydrogen	водород	от 0 до 0,4	±0,04
55	hydrogen	водород	от 0 до 0,2	±0,02
56	hydrogen sulfide	сероводород	от 0 до 2	±0,20
57	hydrogen sulfide	сероводород	от 0 до 0,4	±0,04
58	hydrogen sulfide	сероводород	от 0 до 0,2	±0,02
59	methane	метан	от 0 до 2,2	±0,22
60	methyl acetate	метилацетат	от 0 до 1,6	±0,16
61	methyl alcohol	метанол	от 0 до 2,75	±0,28
62	methyl amine	метиламин	от 0 до 2,1	±0,21
63	methyl bromide	метилбромид (бромметан)	от 0 до 5	±0,50
64	methyl chloride	метилхлорид (хлорметан)	от 0 до 3,8	±0,38
65	methyl cyclohexane	метилциклогексан	от 0 до 0,55	±0,06
66	methyl formate	метилформиат	от 0 до 2,5	±0,25
67	methyl mercaptan	метилмеркаптан (метантиол)	от 0 до 2,05	±0,21
68	methyl propionate	метил пропионат, метиловый эфир пропионовой кислоты	от 0 до 1,1	±0,11
69	methyl propyl ketone	метилпропилкетон, 2-пентанон	от 0 до 0,78	±0,08
70	methylene chloride	метиленхлорид (дихлорметан)	от 0 до 7	±0,70
71	nitromethane	нитрометан	от 0 до 3,65	±0,37
72	n-nonane	н-нонан	от 0 до 0,35	±0,04
73	n-octane	н-октан	от 0 до 0,4	±0,04
74	iso-pentane	изопентан (2-метилбутан)	от 0 до 0,68	±0,07
75	n-pentane	н-пентан	от 0 до 0,7	±0,07
76	neo-pentane	неопентан (2,2-диметилпропан, тетраметилметан, 2- метилизобутан)	от 0 до 0,69	±0,07
77	1-pentene	1-пентен (амилен, пропилэтилен)	от 0 до 0,7	±0,07
78	propane	пропан	от 0 до 0,85	±0,09
79	propene	пропен (пропилен)	от 0 до 2	±0,10

1	2	3	4	5
80	iso-propyl alcohol	изопропиловый спирт (2-пропанол)	от 0 до 1	±0,10
81	n-propyl alcohol	пропиловый спирт (1-пропанол)	от 0 до 1,1	±0,11
82	n-propyl amine	пропиламин	от 0 до 1	±0,10
83	n-propyl chloride	1-хлорпропан	от 0 до 1,2	±0,12
84	1,2-propylene oxide	1,2-пропиленоксид (эпоксипропен)	от 0 до 0,95	±0,10
85	propyne	пропин(метилацетилен)	от 0 до 0,85	±0,09
86	toluene	толуол	от 0 до 0,55	±0,06
87	triethyl amine	триэтиламин	от 0 до 0,6	±0,06
88	trimethyl amine	триметиламин	от 0 до 1	±0,10
89	vinyl chloride	винилхлорид	от 0 до 0,9	±0,09
90	m-xylene	м-ксилол (1,3- диметилбензол)	от 0 до 0,55	±0,06
91	o-xylene	о-ксилол (1,2- диметилбензол)	от 0 до 0,5	±0,05
92	p-xylene	п-ксилол (1,4- диметилбензол)	от 0 до 0,55	±0,06
93	3 -ethoxy-1-propanol	З-этокси-1 -пропанол	от 0 до 1,15	±0,12
94	4-methyl-2-pentanone	4-метил-2-пентанон	от 0 до 0,6	±0,06
95	buthylacetate (n-)	бутил ацетат	от 0 до 0,65	±0,07
96	cyclohexanon	циклогексанон	от 0 до 0,5	±0,05
97	propyleneoxide	пропиленоксид	от 0 до 0,95	±0,10
98	styrene (styrol)	стирол	от 0 до 0,55	±0,06
99	tetrahydrofuran	тетрогидрофуран	от 0 до 0,75	±0,08
Примечания 1) диапазоны измерений объемной доли определяемого компонента, указанные в таблице, соответствуют диапазону измерений довзрывоопасной концентрации от 0 % до 50 % НКПР, значения НКПР в соответствии с ГОСТ 30852.19-2002. 2) Номинальное время установления показаний То 9-1О с.

Метрологические характеристики газоанализаторов XNX ХТС с инфракрасными датчиками Searchpoint Optima Plus, Searchpoint Optima Plus ХТС представлены в таблице 3.

Таблица 3_______________________________________________________________________________

Определяемый компонент2)	Диапазон измерений1)		Пределы допускаемой основной погрешности
Определяемый компонент2)	довзрывоопасной концентрации, % НКПР1)	объемной доли, %	абсолютной	относительной
1	2	3	4	5
Метан (СН4)	от 0 до 100	от 0 до 4,4	±5 % НКПР (в диапазоне от 0 % до 50 % НКПР)	±10 % (в диапазоне св. 50 % до 100 % НКПР)
Этан (С2Н6)	от 0 до 100	от 0 до 2,5	±5 % НКПР (в диапазоне от 0 % до 50 % НКПР)	±10 % (в диапазоне св. 50 % до 100 % НКПР)
Пропан (СзНэ)	от 0 до 100	от 0 до 1,7	±5 % НКПР (в диапазоне от 0 % до 50 % НКПР)	±10% (в диапазоне св. 50 % до 100 % НКПР)
н-бутан (С4Н10)	от 0 до 100	от 0 до 1,4	±5 % НКПР (в диапазоне от 0 % до 50 % НКПР)	±10 % qT 3 Н У? (в диапазоне св. 50 % до 100 % НКПР)
изобутан (2-метил-пропан, (i-C4Hio))	от 0 до 100	от 0 до 1,3	±5 % НКПР (в диапазоне от 0 % до 50 % НКПР)	±10 % (в диапазоне св. 50 % до 100 % НКГ	1Р)

1	2	3	4	5
н-пентан (С5Н12)	от 0 до 100	от 0 до 1,4	±5 % НКПР (в диапазоне от 0 % до 50 % НКПР)	±10% (в диапазоне св. 50 % до 100 % НКПР)
Гексан (C6Hi4)	от 0 до 100	от 0 до 1,0	±5 % НКПР (в диапазоне от 0 % до 50 % НКПР)	±10% (в диапазоне св. 50 % до 100 % НКПР)
н-гептан (C7Hi6)	от 0 до 100	от 0 до 1,1	±5 % НКПР (в диапазоне от 0 % до 50 % НКПР)	±10 % (в диапазоне св. 50 % до 100 % НКПР)
Октан (C8Hi8)	от 0 до 50	от 0 до 0,4	±5 % НКПР	-
Пропилен (С3Н6)	от 0 до 100	от 0 до 2,0	±5 % НКПР (в диапазоне от 0 % до 50 % НКПР)	±10 % (в диапазоне св. 50 % до 100 % НКПР)
Циклогексан (С6Н12)	от 0 до 100	от 0 до 1,2	±5 % НКПР (в диапазоне от 0 % до 50 % НКПР)	±10 % (в диапазоне св. 50 % до 100 % НКПР)
Метанол (СН3ОН)	от 0 до 50	от 0 до 2,75	±5 % НКПР	-
Толуол (метилбензол, (С7Н8))	от 0 до 100	от 0 до 1,1	±5 % НКПР (в диапазоне от 0 % до 50 % НКПР)	±10 % (в диапазоне св. 50 % до 100 % НКПР)
о-ксилол (1,2-диме-тилбензол, (о-С8Н10))	от 0 до 20	от 0 до 0,2	±5 % НКПР	-
п-ксилол (1,4-диме-тилбензол, (Р-С8Н1О))	от 0 до 18	от 0 до 0,2	±5 % НКПР	-
Метан (СН4)	-	от 0 до 100	±5 %, об. доля (в диапазоне от 0 % до 50 %, об. доля)	±10 % (в диапазоне св. 50 % до 100 %, об. доля)
Метан (СН4)	-	от 0 до 100000 млн'1	±5000 млн'1 (в диапазоне от 0 до 50000 млн'1)	±10 % (в диапазоне св. 50000 до 100000 млн'1)
Этилен (С2Н4)	-	от 0 до 100000 млн'1	±5000 млн'1 (в диапазоне от 0 до 50000 млн'1)	±10 % (в диапазоне св. 50000 до 100000 млн'1)
Пропан (С3Н8)	-	от 0 до 100000 млн'1	±5000 млн'1 (в диапазоне от 0 до 50000 млн'1)	±10 % (в диапазоне св. 50000 до 100000 млн'1)
	-	от 0 до 600000 млн'1	±3000 млн'1 (в диапазоне от 0 до 300000 млн'1)	±10 % (в диапазоне са 300000до600000 млн'1)
	-	от 0 до 400000 млн'1	±2000 млн'1 (в диапазоне от 0 до 200000 млн'1)	±10 % (в диапазоне св. 200000до400000 млн'1)
Пропан (С3Н8)	-	от 0 до 20000 млн'1	±1000 млн'1 (в диапазоне от 0 до 10000 млн'1)	±10 % (в диапазоне св. 10000 до 20000 млн'1)
Пропан (С3Н8)		от 0 до 5000 млн'1	±250 млн'1 (в диапазоне от 0 до 2500 млн'1)	±10 % (в диапазоне св. 2500 до 5000 млн'1)
Пропилен (С3Н6)	-	от 0 до 50000 млн'1	±2500 млн'1 (в диапазоне от 0 до 25000 млн'1)	±10 % (в диапазоне св. 25000 до 50000 млн'1)
н-бутан (С4Н10)	-	от 0 до 18000 млн'1	±1800 млн'1 (в диапазоне от 0 до 9000 млн'1)	±10 % (в диапазоне св. 9000 до 18000 млн'1)
Этилен (С2Н4)	от 0 до 100	от 0 до 2,3	±5 % НКПР (в диапазоне от 0 % до 50 % НКПР)	±10% (в диапазоне . св. 50 % до 100 % НКПР)

ие

1	2	3	4	5
Оксид этилена (С2Н4О)	от 0 до 100	от 0 до 2,6	±5 % НКПР (в диапазоне от 0 % до 50 % НКПР)	±10 % (в диапазоне св. 50 % до 100 % НКПР)
Бензол (СбН6)	от 0 до 100	от 0 до 1,2	±5 % НКПР (в диапазоне от 0 % до 50 % НКПР)	±10 % (в диапазоне св. 50 % до 100 % НКПР)
1,3-бутадиен (С4Н6)	от 0 до 100	от 0 до 1,4	±5 % НКПР (в диапазоне от 0 % до 50 % НКПР)	±10% (в диапазоне св. 50 % до 100 % НКПР)

Примечания:

1) Значения НКПР указаны для горючих газов и паров в соответствии с ГОСТ 30852.19-2002, кроме орто- и параксилолов - в соответствии со справочником «Пожаровзрывоопасность веществ и материалов и средства их тушения»),

2) Ввиду того, что газоанализаторы обладают чувствительностью к широкой номенклатуре органических веществ помимо указанных, пределы допускаемой основной погрешности нормированы только для смесей, содержащих только один горючий компонент.

Метрологические характеристики газоанализаторов XNX ХТС с инфракрасными датчиками MPD представлены в таблице 4.

Таблица 4

Определяемый компонент	Диапазон показаний содержания определяемого компонента1'	Диапазон измерений, в котором нормируются характеристики погрешности	Пределы допускаемой основной абсолютной погрешности
Метан2) (СН4)	от 0 % до 100 % НКПР (от 0 % до 4,4 %)	от 0 % до 100 % НКПР	±5 % НКПР
Метан2) (СН4)	от 0 % до 4,4 % (от 0 % до 100 % НКПР)	от 0 % до 4,4 %	±0,22 %
Пропан2) (СзН8)	от 0 до 1,7 % (от 0 % до 100 % НКПР)	от 0 % до 1,7 %	±0,1 %
Диоксид углерода (СО2)	от 0 % до 5 % об. доля	от 0 % до 5 % об. доля	±0,1 %
Примечания: 1) Значения НКПР указаны для горючих газов и паров в соответствии с ГОСТ 30852.19-2002. 2) Ввиду того, что газоанализаторы обладают чувствительностью к широкой номенклатуре органических веществ помимо указанных, пределы допускаемой основной погрешности нормированы только для смесей, содержащих только один горючий компонент.

Метрологические характеристики газоанализаторов XNX ХТС с электрохимическими сенсорами ЕС представлены в таблице 5.

Таблица 5___________________ ______

Определяемый компонент	Диапазон показаний объемной доли определяемого компонента	Диапазон измерений объемной доли определяемого компонента	Пределы допускаемой основной погрешности		Номинальное время установления показаний, То,9, С
Определяемый компонент	Диапазон показаний объемной доли определяемого компонента	Диапазон измерений объемной доли определяемого компонента	приведенн ой, %	относитель ной, %	Номинальное время установления показаний, То,9, С
1	2	3	4	5	6
Кислород (О2)	от 0 % до 25 %	от 0 % до 25 %	±4	-	15
Оксид углерода (СО)	от 0 до 100 млн 1	от 0 до 15 млн'1	±20	-	30
	от 0 до 100 млн 1	св. 15 до 100 млн'1	-	±20
	от 0 до 200 млн'1	от 0 до 200 млн'1	±15	-
	от 0 до 300 млн'1	от 0 до 300 млн'1	±15	-
	от 0 до 500 млн'1	от 0 до 500 млн'1	±15	-

1	2	3	4	5	6
Сероводород (H2S)	от 0 до 5 млн 1	от 0 до 2 млн'1	±20		30
	от 0 до 5 млн 1	св. 2 до 5 млн'1	-	±20
	от 0 до 15 млн 1	от 0 до 7 млн'1	±20	-
	от 0 до 15 млн 1	св. 7 до 15 млн'1	-	±20
	от 0 до 20 млн 1	от 0 до 7 млн'1	±20	-
	от 0 до 20 млн 1	св. 7 до 20 млн'1	-	±20
	от 0 до 50 млн 1	от 0 до 7 млн'1	±20	-
	от 0 до 50 млн 1	св. 7 до 50 млн'1	-	±20
	от 0 до 100 млн'1	от 0 до 100 млн'1	±15	-
	от 0 до 200 млн'1	от 0 до 200 млн'1	±15	-
	от 0 до 500 млн'1	от 0 до 500 млн'1	±15	-
Хлор (Cl2)	от 0 до 5 млн 1	от 0 до 0,2 млн'1	±20		60
	от 0 до 5 млн 1	св. 0,2 до 5 млн'1		±20
	от 0 до 20 млн'1	от 0 до 20 млн'1	±15
Аммиак (NH3)	от 0 до 50 млн 1	от 0 до 30 млн'1	±20		180
	от 0 до 50 млн 1	св. 30 до 50 млн'1		±20
	от 0 до 100 млн 1	от 0 до 30 млн’1	±20
	от 0 до 100 млн 1	св. 30 до 100 млн'1		±20
	от 0 до 200 млн'1	от 0 до 200 млн'1	±20	-
	от 0 до 500 млн'1	от 0 до 500 млн'1	±20	-
	от Одо 1000 млн’1	от 0 до 1000 млн'1	±20	-
Диоксид серы (SO2)	от 0 до 20 млн 1	от 0 до 3 млн'1	±20	-	30
	от 0 до 20 млн 1	св. 3 до 20 млн'1	-	±20
	от 0 до 50 млн 1	от 0 до 3 млн'1	±20	-
	от 0 до 50 млн 1	св. 3 до 50 млн'1	-	±20
Оксид азота (NO)	от 0 до 100 млн'1	от 0 до 3 млн'1	±20	-	30
Оксид азота (NO)	от 0 до 100 млн'1	св. 3 до 100 млн'1	-	±20	30
Диоксид азота (NO2)	от 0 до 10 млн'1	от 0 до 1 млн'1	±20	-	30
	от 0 до 10 млн'1	св. 1 до 10 млн'1	-	±20
	от 0 до 20 млн'1	от 0 до 20 млн'1	±15	-
	от 0 до 50 млн'1	от 0 до 50 млн'1	±15	-
Водород (Н2)	от Одо 1000 млн'1	от 0 до 1000 млн'1	±10	-	90
Водород (Н2)	отОдо 10000 млн'1	от 0 до 10000 млн'1	±10	-	30
Хлороводород (HCI)	от 0 до 10 млн'1	от 0 до 3 млн'1	±20	-	180
	от 0 до 10 млн'1	св. 3 до 10 млн'1	-	±20
	от 0 до 20 млн'1	от 0 до 3 млн'1	±20	-
	от 0 до 20 млн'1	св. 3 до 20 млн'1	-	±20
Циановодород (HCN)	от 0 до 30 млн'1	от 0 до 1 млн'1	±20		200
Циановодород (HCN)	от 0 до 30 млн'1	св. 1 до 30 млн'1	-	±20	200
Фтороводород (HF)	от 0 до 12 млн'1	от 0 до 0,5 млн’1	±20	-	240
Фтороводород (HF)	от 0 до 12 млн'1	св. 0,5 до 12 млн'1	-	±20	240
Озон (Оз)	от 0 до 0,4 млн'1	от 0 до 0,05 млн'1	±20	-	60
Озон (Оз)	от 0 до 0,4 млн'1	св. 0,05 до 0,4 млн'1	-	±20	60
Фосфин (РН3)	от 0 до 1,2 млн'1	от 0 до 0,05 млн'1	±20	-	30
Фосфин (РН3)	от 0 до 1,2 млн'1	св. 0,05 до 1,2 млн'1	-	±20	30
Фтор (F2)	от 0 до 4 млн'1	от 0 до 4 млн’1	±20	-	30
Оксид этилена (С2Н4О)	от 0 до 50 млн'1	от 0 до 1 млн'1	±20	-	И L®. V
Оксид этилена (С2Н4О)	от 0 до 50 млн'1	св. 1 до 50 млн'1	-	±20	И L®. V

Метрологические характеристики газоанализаторов XNX ХТС с трассовыми инфракрасными датчиками Searchline Excel (Short, Medium, Long), Searchline Excel XTC (Short, Medium, Long) представлены в таблице 6.

Таблица 6______________________________________________________________________________

Определяемый компонент	Объемная доля определяемого компонента, соответствующая НКПР, %1)	Диапазон показаний интегральной концентрации определяемого компонента, НКПРм	Диапазон измерений интегральной концентрации определяемого компонента, НКПРм	Пределы допускаемой основной погрешности, %
				приведенной	относительной
Метан (СН4)	4,4	от 0 до 5	от 0 до 2 включ. св. 2 до 5	±5%	±5%
Этан (СгНб)	2,5
Пропан С3Н8)	1,7
н-бутан (С4Н10)	1,4
Пентан С5Н12)	1,4
Пропилен (СзН6)	2,0
Этилен (С2Н4)	2,3

Примечание:

1) Значения НКПР определяемых компонентов указаны в соответствии с ГОСТ 30852,19-2002.

Дополнительные метрологические характеристики газоанализаторов XNX ХТС представлены в таблице 7.

Таблица 7

Наименование характеристики	Значение
1	2
Пределы допускаемого изменения выходного сигнала (показаний) при непрерывной работе в течение 24 ч в долях от пределов допускаемой основной погрешности	±0,5
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей и контролируемой сред в рабочих условиях эксплуатации от температуры, при которой определялась основная погрешность, на каждые 10 °C, в долях от пределов допускаемой основной погрешности	±0,3
Пределы допускаемой дополнительной погрешности от влияния изменения относительной влажности окружающей среды в диапазоне от 20 % до 90 % в долях от предела допускаемой основной погрешности: - для электрохимических и оптических датчиков - для термокаталитических датчиков	±0,5 ±1,0
Время прогрева, мин, не более1)	60
Время установления показаний, То,9, с, не более2): - для термокаталитических датчиков (по метану) -для инфракрасных датчиков Searchpoint Optima Plus ХТС без установленной стандартной защитой от атмосферных воздействий и пылевым экраном - для инфракрасных датчиков Searchpoint Optima Plus ХТС с установленной стандартной защитой от атмосферных воздействий и пылевым экраном - для инфракрасных датчиков MPD для горючих газов - для инфракрасных датчиков MPD для СО2 - для электрохимических датчиков ЕС - для инфракрасных датчиков Searchline Excel (Short, Medium, Long), Searchline Excel XTC (Short, Medium, Long)	20 5 18 30 60 таблица 5
Примечания: 1) В зависимости от типа используемого датчика. 2) Время установления показаний То 9 нормировано для скорости потока газа не менее 0,5 л/мин.	' [Государственный реестр]

7~11

Основные технические характеристики газоанализаторов XNX ХТС представлены в таблице 8.

Таблица 8

Наименование характеристики

Значение

Параметры электрической питания:

- напряжение питание, В постоянного тока

- номинальное напряжение питания, В постоянного тока

от 18 до 32

Потребляемая мощность газоанализатора, Вт, не более:

- с электрохимическими датчиками

- с термокаталитическими датчиками

- с датчиками Searchpoint Optima Plus, Searchpoint Optima Plus

XTC, MPD

-сдатчиками Searchline Excel, Searchline Excel XTC

6,5

9,7

13,2

Габаритные размеры, мм, не более1) - высота

-длина

- ширина

159

197

114

Масса, кг, не более1):

- в корпусе из нержавеющей стали

- в корпусе из алюминиевого сплава

5,0

2,8

Условия эксплуатации:

- температуры окружающей среды, °C:

- с термокаталитическими датчиками Sensepoint, MPD, Sensepoint PPM

- стермокаталитическими датчиками Sensepoint НТ

- с инфракрасными датчиками MPD

- с инфракрасными датчиками Searchpoint Optima Plus

- с инфракрасными датчиками Searchpoint Optima Plus XTC

- с инфракрасными датчиками Searchline Excel

- с инфракрасными датчиками Searchline Excel XTC

- с электрохимическими датчиками H2S, СО, О2

- с электрохимическими датчиками SO2

- с остальными электрохимическими датчиками

- относительная влажность, % (без конденсации):

- с датчиками Sensepoint, Sensepoint PPM, Sensepoint НТ MPD

- с датчиками Searchpoint Optima Plus, Searchpoint Optima Plus XTC, инфракрасными MPD

- с датчиками Searchline Excel, Searchline Excel XTC

от минус 60 до плюс 65

от минус 60 до плюс 150 от минус 60 до плюс 50 от минус 40 до плюс 65 от минус 60 до плюс 65 от минус 40 до плюс 65 от минус 60 до плюс 65 от минус 60 до плюс 55 от минус 40 до плюс 55 от минус 20 до плюс 55

от 10 до 90

от 0 до 99

Полный срок службы, лет:

- электронный блок

- электрохимические датчики

- термокаталитические датчики

- инфракрасные датчики MPD

- датчики Searchpoint Optima Plus, Searchpoint Optima Plus XTC, Searchline Excel, Searchline Excel XTC

от 1 до 52) 5

от 3 до 82)

1	2
Маркировка взрывозащиты: - газоанализаторы XNX ХТС	1Exdb IICT4/T6 GbX 1 Ex db [ia I IC Ga] I IC T4/T6 Gb X Extb [iaIIIC Da]IIICT85°C DbX Extb IIICT85°C DbX
- термокаталитические датчики Sensepoint, Sensepoint PPM, MPD	1ExdbllCT6GbX Extb IIIC T85°C DbX
- термокаталитические датчики Sensepoint НТ	1ExdbllCT3 GbX Extb IIIC T200°C DbX
- инфракрасные датчики Searchpoint Optima Plus, Searchpoint Optima Plus XTC	1 Ex db op is ПС T86°C /Г96°С Gb X Extb IIIC T86°C/T96°C DbX
- инфракрасные датчики Searchline Excel (Long, Medium, Short), Searchline Excel XTC (Long, Medium, Short)	1Exdb IICT5/T6 Gb lExdbop isllCT5/T6Gb
- электрохимические датчики EC	OEx ia НС T4 Ga X Ex ia IIIC T135°C DaX
Степень защиты IP: - газоанализаторы XNX XTC - термокаталитические датчики Sensepoint PPM, MPD, Sensepoint HT - электрохимические датчики EC - инфракрасные датчики MPD - инфракрасные сенсоры Searchpoint Optima Plus, Searchpoint Optima Plus XTC, Searchline Excel (Long, Medium, Short), Searchline Excel XTC (Long, Medium, Short)	66 66 66 66 66/67
Примечания: 1) Без датчика. 2) В зависимости от типа используемого датчика.

Знак утверждения типа

Знак утверждения типа наносится на эксплуатационную документацию газоанализаторов XNX ХТС типографским способом.

Комплектность

Комплект поставки газоанализаторов представлен в таблице 9.

Таблица 9_________________

Наименование	Количество
Г азоанализатор XNX XTC (модификация XNX/ XNX XTC)	1 шт.
Датчик (модификация под заказ)	1 шт.
Паспорт	1 шт.
Руководство по эксплуатации	1 шт.
Методика поверки МРБ МП.-2019	1 шт.
Примечание-дополнительные принадлежности поставляются по отдельному заказу.

if [Государств;

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Техническая документация фирмы " Honeywell Analytics Ltd.", Соединенное Королевство, завод -"Honeywell Analytics Inc", США.

ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия».

МРБ МП.2873-2019 "Газоанализаторы XNX ХТС. Методика поверки".

Заключение

Газоанализаторы XNX ХТС соответствуют требованиям технической документации фирмы "Honeywell Analytics Ltd.", Соединенное Королевство, завод -"Honeywell Analytics Inc", США, ГОСТ 13320-81, техническому регламенту Таможенного союза ТР ТС 020/2011 “Электромагнитная совместимость технических средств” (декларация о соответствии № ТС N RU Д-US.АИЗО.В.04424), техническому регламенту Таможенного союза ТР ТС 012/2011 "О безопасности оборудования для работы во взрывоопасных средах" (декларации о соответствии № ТС RU C-USTBO8.B.O1294, № ТС RU С-СВ.ГБ05.В.00837).

Межповерочный интервал - не более 6 месяцев.

Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 6 месяцев.

Научно-исследовательский испытательный центр БелГИМ

220053 г. Минск, Старовиленский тракт, 93

Тел. +375 17 334 98 13

Аттестат аккредитации № BY/112 1.0025 до 30.03.2024.
