Хроматографы газовые Agilent 6850, Agilent 6890, Agilent 7820, Agilent 7890 (в дальнейшем - хроматографы) предназначены для качественного и количественного химического анализа органических и неорганических смесей веществ.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 1131 17 |
| Наименование | Хроматографы газовые Agilent 6890, Agilent 6850, Agilent 7890, Agilent 7820 |
| Год регистрации | 2017 |
| Номер сертификата | 11346 |
| Дата регистрации | 2017-10-03 |
| Срок действия | 2022-10-03 |
| Получатель сертификата | фирма "Agilent Technologies", Соединенные Штаты Америки (US), Китай (CN) |
Производитель / Заявитель
фирма "Agilent Technologies"
Адрес: представитель ООО "КАМПИЛАБ": 220018, Минск, ул. Привабная, дом 2, помещение 15Н
Контакты: Тел/факс +375 (17) 258-62-32, 258-75-77
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП. 889-2012 (извещение №1). |
Поверители
Скачать
|
Описание типа РБ 03 09 1131 17 [2000-08-30]
rb-03-09-1131-17_2000-08-30.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 1131 17 [2003-07-25]
rb-03-09-1131-17_2003-07-25.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 1131 17 [2018-01-18]
rb-03-09-1131-17_2018-01-18.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 1131 17 [2012-10-15]
rb-03-09-1131-17_2012-10-15.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 1131 17 [2006-06-09]
rb-03-09-1131-17_2006-06-09.pdf
|
Скачать |
Описание типа
Назначение
Хроматографы газовые Agilent 6850, Agilent 6890, Agilent 7820, Agilent 7890 (в дальнейшем - хроматографы) предназначены для качественного и количественного химического анализа органических и неорганических смесей веществ.
Хроматографы могут использоваться в химической, нефтехимической, пищевой, фармацевтической промышленности, при контроле окружающей среды, в судебно-медицинской экспертизе.
Описание
Принцип действия хроматографов основан на разделении смесей веществ и последующим их детектировании.
Хроматографы состоят из блока, включающего термостат с детекторами и колонками, блока ввода проб, блока контроля газовых потоков и внешнего компьютера. В хроматографах могут быть использованы как насадочные, так и капиллярные колонки.
Хроматографы комплектуется следующими детекторами: пламенно-ионизационный детектор (FID), электронно-захватный детектор (ECD), детектор теплопроводности (TCD), азотно-фосфорный детектор (NPD), детектор сульфохемилюминесцент-ный (SCD), масс-селективный детектор с одинарным квадруполем (MSD) и масс-селективный детектор с тройным квадруполем (MSD).
При работе могут использоваться как насадочные, так и капиллярные колонки. Газообразные и жидкие пробы могут вводиться в хроматограф вручную или с помощью автосэмплера. Возможно дозирование с делением и без деления потоков, ввод пробы непосредственно в колонку.
В хроматографе предусмотрена возможность работы как с ручным контрольным модулем, так и с использованием системы программного обеспечения HP ChemStation, Agilent ChemsStation, OpenLab, MSD Chemstation или Mass Hunter.
Данная система позволяет полностью автоматизировать выполнение хроматографического анализа: задание и контроль режимных параметров, регистрация выходных сигналов, обработка результатов измерений и выдача протоколов с результатами анализа в соответствии с требованиями GLP. Кроме того, программное обеспечение Chemstation включает раздел, предусматривающий контроль и тестирование метрологических характеристик хроматографа и выдачу протоколов поверки.
Хроматографы имеют четыре модификации: Agilent 6890, Agilent 6850, Agilent 7890 и Agilent 7820. Хроматографы могут иметь исполнения, обозначенное буквами А, В или другими, обозначающими изменение цвета корпуса, улучшенную электронику и т.д. Agilent 6890 имеют исполнение Agilent 6890N, которое отличается от базового наличием сетевой карты (LAN-карты), обеспечивающей возможность работы нескольких хроматографов от одного персонального компьютера или обмена данными через локальную компьютерную сеть.
Agilent 6850 является одноканальным, компактным, простыми в управлении прибором для рутинных анализов.
Модификация Agilent 7890 В оснащена улучшенным электронным контролем расхода газов, что позволяет получить более воспроизводимые времена удержания.
Внешний вид хроматографов приведен на рисунках 1-4.
Место нанесения знака поверки приведено в приложении А настоящего описания типа.

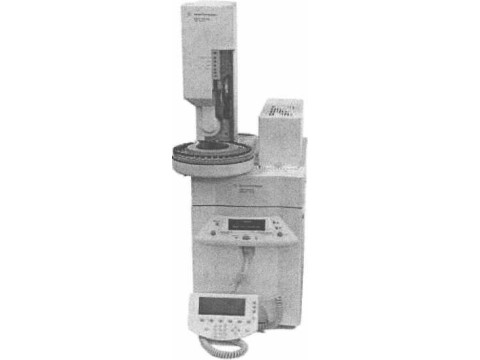

Рис. 1 Agilent 6850

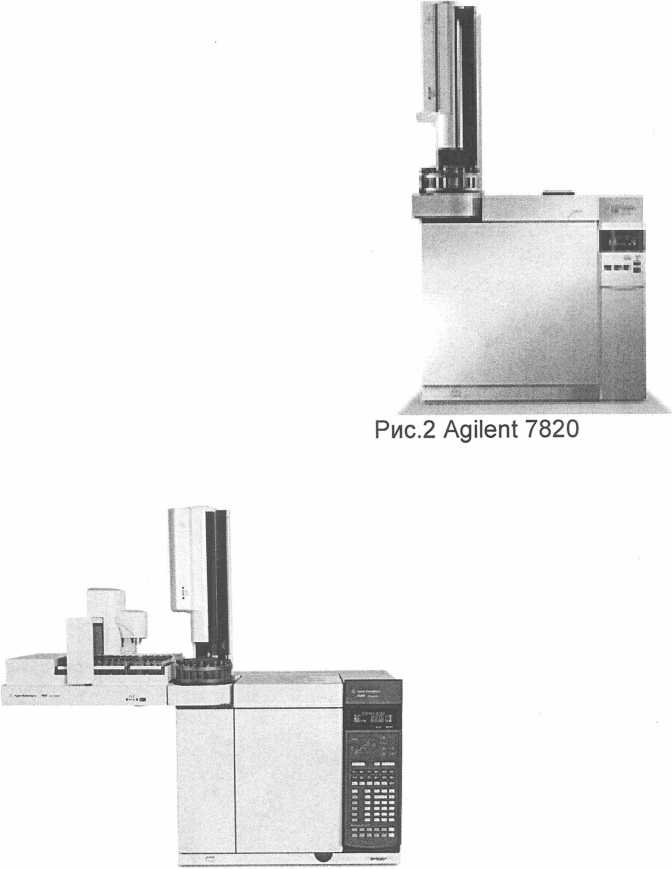

Рис.З Agilent 7890

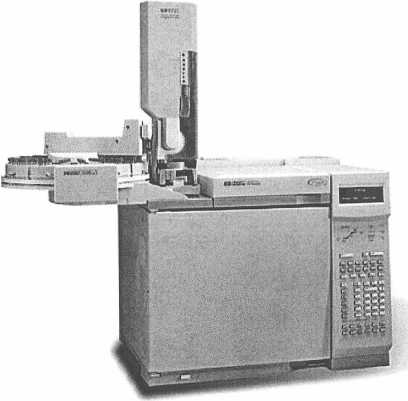

Рис.4 Agilent 6890
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики хроматографов приведены в таблице 1.
|
Тип детектора Характеристика |
FID |
TCD |
ICD |
NPD |
SCD |
MSD с одинарным квадруполем |
MSD с тройным квадруполем |
|
Предел детектирования, не более |
5-10'12 гС/с |
5-10‘9 г/см3 |
4-10’14 г/с |
5-10'13rN/c 2-10’13гР/с |
5-10'13 rS/c |
- |
- |
|
Отношения сигнал/шум (S/N), не менее |
- |
- |
- |
- |
- |
10/1 ПО MSD Chemstation, ПО Mass Hunter |
200/1 ПО Mass Hunter, выбирается шум по высотам в режиме RMS*1 за время 1 мин |
|
ОСКО по площади пика в автоматическом режиме, %, не более |
2,0 |
2,0 |
3,0 |
3,0 |
4,0 |
6,0 |
6,0 |
|
ОСКО по времени удерживания в автоматическом режиме, %, не более |
0,1 |
0,1 |
0,1 |
0,1 |
0,1 |
0,1 |
0,1 |
|
ОСКО по площади пика для ручного ввода, %, не более |
5,0 |
5,0 |
5,0 |
5,0 |
6,0 |
10,0 |
10,0 |
|
Уровень флуктуационных шумов, не более |
Т10’13А |
ЗЮ’6 В |
0,75 Гц |
5-10’14А |
2-10'12 |
- |
- |
|
Дрейф нулевого сигнала, не более |
±2,5-1 0'12А/ч |
±2-10 s В/ч |
±7,5 Гц/ч |
±5Ю’12А/ч |
±2-10"11 |
- |
- |
|
Изменение выходного сигнала за 8 часов, % |
±5 |
±5 |
±5 |
±5 |
±5 |
- |
- |
стр. 4 из 6
Знак утверждения типа
Знак Утверждения типа наносится на эксплуатационную документацию хроматографа.
Комплектность
Комплектность поставки определяется заказом в соответствии с технической документацией фирмы-изготовителя.
Основной комплект включает:
- хроматограф;
- комплект инструментов;
- руководство по эксплуатации;
- методика поверки МРБ МП.889-2012 (извещение1);
- программное обеспечение HP ChemStation, Agilent ChemsStation, OpenLab, MSD Chemstation или Mass Hunter в зависимости от модификации.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы-изготовителя "Agilent Technologies", США, Китай.
Методика поверки МРБ МП.889-2012 "Хроматографы газовые Agilent" (извещение!).
Заключение
Хроматографы газовые Agilent 6890, Agilent 6850, Agilent 7820, Agilent 7890 соответствуют технической документации фирмы-изготовителя.
Хроматографы соответствуют требованиям Технического регламента Таможенного союза «Электромагнитная совместимость технических средств» ТР ТС 020/2011 и Технического регламента Таможенного союза «О безопасности низковольтного оборудования» ТР ТС 004/2011 (регистрационный номер декларации о соответствии ТС BY/112 11.01. ТР004 003 13052 от 27.07.2015).
Межповерочный интервал - не более 12 месяцев.
