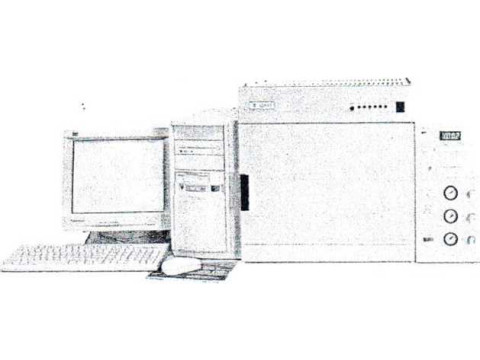

Хроматографы газовые аналитические "Цвет-800"

Назначение

Хроматографы газовые аналитические "Цвет-800" (далее хроматографы) предназначены для определения состава смесей с температурами кипения органических и неорганических компонентов до 450 °C при аналитическом контроле производственных процессов, а также при выполнении исследовательских работ.

Хроматографы, как универсальное средство определения состава смесей и измерения концентрации компонентов в смеси, широко применяются при выполнении аналитических работ в химической, нефтехимической, газовой, пищевой и в других отраслях промышленности, а также в здравоохранении, охране труда, экологии и при контроле качества выпускаемой продукции.

Описание

Принцип действия хроматографа основан на дозировании анализируемых проб (газообразных, жидких и некоторых твердых), разделении определяемых компонентов и их детектировании с использованием различных методов газовой хроматографии и с применением насадочных и капиллярных колонок.

Хроматограф состоит из аналитического блока, выполняющего функции дозирования анализируемой пробы, разделения ее на составляющие компоненты и их детектирования различными типами детекторов (пламенно-ионизационным - ПИД, термоионным -ТИД, пламеннофотометрическим - ПФД, по теплопроводности - ДТП, фотоионизационным - ФИД, постоянной скорости рекомбинации ДПР - для насадочной колонки и ДПР-К - для капиллярной колонки), а также из отдельных или встроенных систем управления газовым и температурным режимом, преобразования сигнала детекторов и связи с персональным компьютером, с помощью которого осуществляется управление хроматографом и обработка выходной хроматографической информации по двум измерительным каналам с использованием программного обеспечения "Цвет-Аналитик".

Программное обеспечение

Программное обеспечение «Цвет Аналитик» разработано для управления хроматографом, сбора и обработки хроматографических данных.

Идентификационные данные программного обеспечения:

Встроенное программное обеспечение не влияет на метрологические характеристики хромато-

графа. Модификация встроенного программного обеспечения невозможна чер^^тдрфейс

пользователя или внешние интерфейсы передачи данных.

Уровень защиты программного обеспечения - С в соответствии с МИ

ДА

(Государственный реестр] I I средств измерении I I \ Республики Беларусь / //

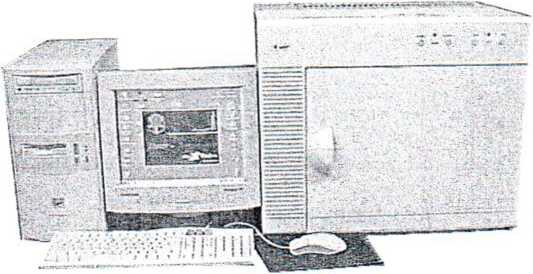

ЦВЕТ-800 (5Е1.550.205-01)

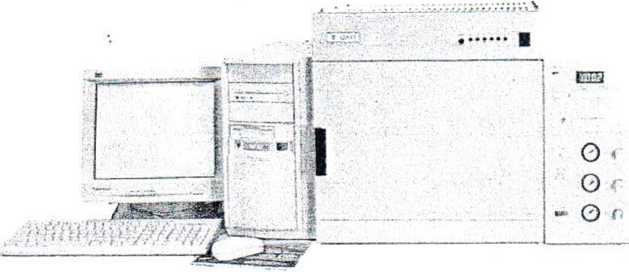

ЦВЕТ-800 (5Е1.550.205-02)

Технические характеристики

• Газовый хроматограф "Цвет-800" является индивидуально градуируемым средством измерения, для которого диапазон измеряемых концентраций компонентов и предел допускаемой основной погрешности измерения концентраций устанавливаются в процессе градуировки применительно к конкретной аналитической задаче.

• Диапазоны рабочих температур термостатируемых зон, °C:

термостата колонок термостата детекторов основания ПИД, ТИД, ПФД и ФИД испарителей крана-дозатора

Дискретность задания температур, °C

минус 50 - плюс 400

50 - 350

50 - 400

50 - 450

50 - 200

• Пределы допускаемой абсолютной погрешности установленного значения температуры в термостатах в диапазоне температур от минус 50 до плюс 199°С, °C ±5

• Пределы допускаемой относительной погрешности установленного значения температуры в термостатах в диапазоне температур от 200 до 450 °C, %

• Пределы допускаемой относительной погрешности скорости программирования температуры в термостате колонок, %, от минус 50 до плюс ЗООоС со скоростью от 1 до 25оС/мин от 300 до 400оС со скоростью от 1 до 15оС/мин

Дискретность задания скорости программирования, °C

• Характеристики выходных сигналов:

Уровень флуктуационных шумов нулевого сигнала, предел детект ных типов детекторов, используемых в хроматографе, не превышает значе

±2.5

средств измерений Республики Беларусь Для документов

±5

±5

лич-

Относительное среднее квадратическое отклонение (ОСКО) выходных сигналов (площадей и времен удерживания пиков) для различных типов детекторов, дозаторов и колонок, не более:

Относительное СКО времен удерживания нормировано при дозировании в изотермическом режиме.

• Габаритные размеры блоков (длина х ширина х высота), мм, не более:

аналитического блока БА-121 -02

- усилителя электрометрического

- блока подготовки газов

- аналитического блока БА-121-03 (моноблока)

• Масса аналитического комплекса, кг, не более

500x520x520

325x19 525x2^ 520х6р( 50 \\

««да

средств измерений / Республики Беларусь/

\Дм докуимто1>/

• Напряжение питания, В                                       (220I22)

• Частота, Гц                                                    (50+1)

• Потребляемая мощность, кВ-А, не более                      1,0

• Время выхода на режим при работе с любым детектором, час, не более 2

• Газовое питание осуществляется газом-носителем (азот, гелий, аргон) водородом и воздухом. Значение давлений газов на входе в хроматограф:

- газа-носителя, МПа (кгс/см2)                                 0,4 (4,0)

- водорода, МПа (кгс/см2)                                      0,15 (1,5)

воздуха, МПа (кгс/см2)                                       0,2 (2,0)

• Условия эксплуатации:

- температура окружающего воздуха, °C                     от 10 до 35

- относительная влажность, %                              от 30 до 80

атмосферное давление, мм рт.ст.                            от 630 до 800

• Средний срок службы, лет, не менее                         8

• Средняя наработка на отказ, ч, не менее                      12000

(без учета отказов ПК).

Знак утверждения типа

Знак утверждения типа наносится на заднюю панель аналитического блока и на титульном

листе паспорта хроматографа типографским способом.

Комплектность

Де

Поверка

осуществляется по методике поверки, приведенной в приложении "Ж" руководства по эксплуатации, согласованной с ГЦИ СИ ФГУ "Нижегородский ЦСМ" в ноябре 2007 г.

Основные средства поверки:

- микрошприц МШ-10, ТУ 5Е2.833.106, объемом доз от 1 до 10 мкл, погрешность ±5 %:

- МСО состава гептана МСО 0359:2002, молярная доля 99,85 %;

- ГСО состава пестицида паратион-метила (метафоса) ГСО 7888-01, массовая

- ГСО состава пестицида гамма-ГХЦГ (линдана) ГСО 7889-01, массовая доля

- ПГС пропан в азоте ГСО 3962-87, содержание основного вещества 0,5 %:

- ПГС пропан в гелии ГСО 3972-87, содержание основного вещества 0,5 %;

- источник микропотока бензола по ТУ ЙБЯЛ 418319.013 2 разряда.

Сведения о методах измерений

Методы измерений отражены в руководствах по эксплуатации 5Е1.550.205-01РЭ, 5Е1.550.205-02РЭ.

Нормативные документы

1. ГОСТ 26703-93. "Хроматографы аналитические газовые. Общие технические требования и методы испытаний".

2. ГОСТ Р 52931-2008 "Приборы контроля и регулирования технологических процессов. Общие технические условия".

3. Технические условия ТУ 4215-002-04681267-02.

Рекомендации к применению

-осуществление деятельности в области охраны окружающей среды;

-выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством РФ обязательным требованиям.
