Описание типа
Назначение
Хроматографы жидкостные серии LC (в дальнейшем - хроматографы) предназначены для количественного химического анализа органических и неорганических веществ.
Область применения - пищевая, фармацевтическая, химическая, биохимическая промышленности, экологический контроль, аналитические лаборатории научно-исследовательских институтов и предприятий.
Описание
Принцип действия хроматографов основан на разделении смесей веществ и последующим их детектировании.
Хроматографы жидкостные серии LC выпускают следующих исполнений:
- LC-20 Prominence, LC-30 Nexera со спектрофотометрическими детекторами SPD-20A, SPD-20AV и диодной матрицей SPD-M20A;
- LC-20 Prominence, LC-30 Nexera со спектрофлуометрическими детекторами RF-20A и RF-20AxS;
- LC-20 Prominence, LC-30 Nexera с рефрактометрическими детекторами RID-10A и RID-20A;
- LC-20 Prominence, LC-30 Nexera с кондуктометрическим детектором CDD-10AVp;
- LC-20 Prominence, LC-30 Nexera с низкотемпературным светорассеивающим детектором ELSD-LTII;
- LC-20 Prominence, LC-30 Nexera с масс-селективным детектором LCMS-2020;
- LC-2010CHT, LC-2010AHT, LC-20 Prominence с ультрафиолетовым детектором;
- LC-20 Prominence, LC-2010CHT, LC-2010AHT, LC-30 Nexera, LC-20 Prominence XR c хроматомасс-спектрометрическим детектором выскогого разрешения LCMS-IT-TOF;
- LC-20 Prominence, LC-2010CHT, LC-2010AHT, LC-30 Nexera, LC-20 Prominence XR c трехквадрупольными хроматомасс-спектрометрическими детекторами LCMS-8040, LCMS-8045, LCMS-8050, LCMS-8060;
- LC-20 Prominence, LC-20 Prominence XR, LC-30Nexera с диодно-матричными детекторами SPD-M30A и SPD-30AM;
- LC-30Nexera, LC-20 Prominence XR co спектрофотометрическим детектором SPD-20A UFLC;
- LC-20Prominence, LC-30Nexera с электрохимическими детекторами DECADE Elite DECADE Lite;
- LC-2030 Plus Prominence-i, LC-2030C Plus Prominence-i и LC-2030C Plus Prominence-i 3D co спектрофотометрическими детекторами и диодно-матричным детектором;
- LC-2040C Plus Nexera-i и LC-2040C Plus Nexera-i 3D co спектрофотометрическим детектором и диодно-матричным детектором.
Хроматографы с масс-селективными детекторами имеют различные типы ионизации:
- ESI - электрораспыление;
- APCI - химическая ионизация при атмосферном давлении;
- APPI - химическая фотоионизация;
- DUIS-двойная ионизация.
В состав хроматографов также могут входить насосы, автоинжекторы, контроллеры, термостат колонок.
Программное обеспечение LabSolution, LCsolution и LCMSsolution позволяет осуществлять функции настройки хроматографа, сбора и математической обработки данных.
Внешний вид хроматографов приведен на рисунке 1.
Схема с указанием места нанесения знака поверки в виде клейма-наклейки приведена в Приложении А к описанию типа.

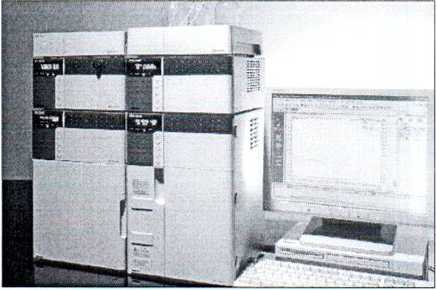

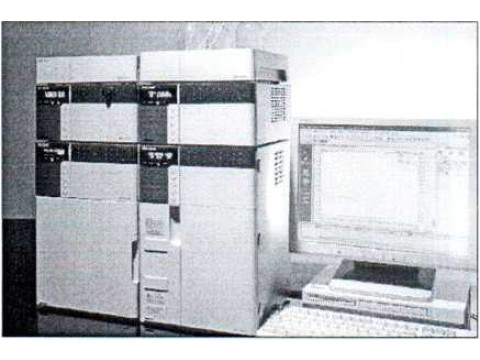

LC-20 Prominence
LC-2040C Nexera-i 3D

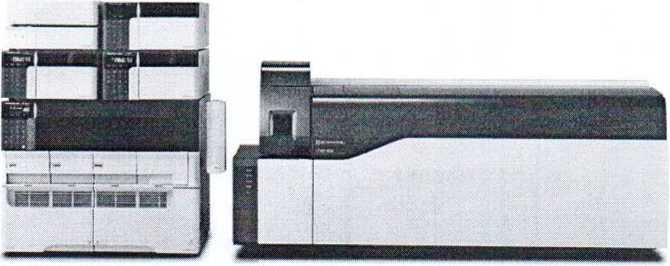

LC-30 Nexera с трехквадрупольным детектором LCMS-8050
Рисунок 1. Внешний вид хроматографов
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики указаны в таблицах 1-12.
Таблица 1
|
Характеристика |
Значение | ||
|
LC-20 |
Prominence, LC-3( |
3 Nexera | |
|
Тип детектора |
SPD-20A |
SPD-20AV |
SPD-M20A |
|
спектрофотометрический |
спектрофотометрический |
диодная матрица | |
|
Масса, кг, не более |
13 |
13 |
12 |
|
Потребляемая мощность, ВА, не более |
160 |
160 |
150 |
|
Диапазон рабочих температур, °C |
от 4 до 35 |
от 4 до 35 |
от 4 до 35 |
|
Габаритные размеры, мм, не более |
260x140x420 |
260x140x420 |
260x140x420 |
|
Напряжение питания переменного тока, В |
от 110 до 230 |
от 110 до 230 |
от 110 до 230 |
|
Диапазон длин волн, нм |
от 190 до 700 |
от 190 до 900 |
от 190 до 800 |
|
Абсолютная погрешность при установке длины волны, нм, не более |
±1 |
±1 |
±1 |
|
Уровень шумов, е.о.п. (В), не более |
±0,5-10’5 |
±0,5-10’ь |
±5Ю’Ь |
|
Дрейф нулевого сигнала хроматографа, (е.о.п.)/ч, не более |
±1-10'4 |
±1-10‘4 |
±2 10’3 |
|
Линейность выходного сигнала хроматографа, е.о.п., не менее |
2,5 |
2,5 |
2,0 |
|
Предел детектирования, г/см3 (по антрацену), не более |
3-Ю'10 |
ЗЮ’10 |
ЗЮ'10 |
|
Пределы ОСКО выходного сигнала, % - высота пика/площадь пика - время удерживания |
1 0,5 |
1 0,5 |
1 0,5 |
Таблица 2
|
Характеристика |
Значение | |
|
LC-20 Prominence, LC-30 Nexera | ||
|
Тип детектора |
RF-20A |
RF-20AXS |
|
спектрофлуометрический | ||
|
Масса, кг, не более |
17 |
18 |
|
Потребляемая мощность, В А, не более |
350 | |
|
Диапазон рабочих температур, °C |
от 4 до 35 |
от 4 до 35 |
|
Габаритные размеры, мм, не более |
260x210x420 |
260x210x420 |
|
Напряжение питания переменного тока, В |
от 110 до 230 | |
|
Диапазон длин волн, нм |
от 200 до 650 |
от 200 до 750 |
|
Абсолютная погрешность при установке длины волны, нм, не более |
±2 |
±2 |
|
Воспроизводимость длины волны, нм, не более |
0,2 |
0,2 |
|
Отношение сигнал/шум, не менее |
300 (для рамановского спектра дистиллированной воды (ЛВозб=350 нм, т=1,5 с)) | |
|
Пределы ОСКО выходного сигнала, % - площадь пика - время удерживания |
2 0,5 | |
|
Характеристика |
Значение | |
|
LC-20 Prominence, LC-30 Nexera | ||
|
Тип детектора |
RID-10A (рефрактометрический) |
RID-20A (рефрактометрический) |
|
Масса, кг, не более |
6 | |
|
Потребляемая мощность, ВА, не более |
250 | |
|
Диапазон рабочих температур, °C |
от 4 до 35 | |
|
Габаритные размеры, мм, не более |
260x140x420 | |
|
Напряжение питания переменного тока, В |
от 110 до 230 | |
|
Диапазон измерения коэффициента рефракции, RIU |
от 1 до 1,75 | |
|
Диапазон измерения показателя преломления, RIU |
от 0,01 х10'6 до 500x10'6 (аналитический режим) от 1x10’6 до 5000x10'6 (препаративный и высококонцентрационный режимы) | |
|
Линейность, RIU, не менее |
5x10'4 (аналитический режим) 5x10'3 (препаративные режимы) | |
|
Уровень флуктуационных шумы, RIU, не более |
2,5-10’9 (при заполнении водой, т=1,5 с, tKOM=25 °C, аналитический режим) |
1WZ (при заполнении водой, т=1,5 с, tKOM=25 °C, аналитический режим) |
|
Дрейф нулевого сигнала, RIU/h, не более |
1 -10z (при заполнении водой, т=1,5 с, tKOM=25 °C, аналитический режим) |
5-10‘z (при заполнении водой, т=1,5 с, tKOM=25 °C, аналитический режим) |
|
Предел детектирования, г/см3 (по антрацену), не более |
5-10’7 |
3'10'6 |
|
ОСКО выходного сигнала, %, не более: - высота/площадь пика - время удерживания |
1 0,5 | |
|
Характеристика |
Значение |
|
LC-20 Prominence, LC-30 Nexera | |
|
Тип детектора |
CDD-10AVP (кондуктометрический) |
|
Масса, кг, не более |
6 |
|
Потребляемая мощность, ВА, не более |
250 |
|
Диапазон рабочих температур, °C |
от 4 до 35 |
|
Габаритные размеры, мм, не более |
260x140x420 |
|
Напряжение питания переменного тока, В |
от 110 до 230 |
|
Относительная погрешность измерения электропроводности, %, не более |
10 |
|
Уровень шумов, нСм/см, не более супрессор-система без супрессор-системы |
±0,7 (фон: 40 мкСм/см; температура ячейки: 33 °C; поток: 1 мл/мин; чувствительность: 1 с) ±4,0 (фон: 285 мкСм/см; температура ячейки: 43 °C; поток: 1,5 мл/мин; чувствительность: 1 с) |
|
Дрейф выходного сигнала, (нСм/см)/ч, не более супрессор-система без супрессор-системы |
±48 (фон: 40 мкСм/см; температура ячейки: 33 °C; поток: 1 мл/мин; чувствительность: 1 с) ±25 (фон: 285 мкСм/см; температура ячейки: 43 °C; поток: 1,5 мл/мин; чувствительность: 1 с) |
|
Дрейф выходного сигнала при изменении температуры внешей среды, (мкСм/см)/°С, не более |
±25 (фон: 285 мкСм/см; температура ячейки: 43 °C) |
|
Номинальный объем ячейки, мкл |
0,25 |
|
Постоянная ячейки, см'1 |
25 |
|
Предел детектирования, г/см3, не более |
510'9 |
|
ОСКО выходного сигнала, %, не более: - высота/площадь пика - время удерживания |
3 0,5 |
Таблица 5
|
Характеристика |
Значение |
|
LC-20 Prominence, LC-30 Nexera | |
|
Тип детектора |
ELSD-LTII (низкотемпературный светорассеивающий детектор) |
|
Масса, кг, не более |
20 |
|
Потребляемая мощность, В А, не более |
150 |
|
Диапазон рабочих температур, °C |
от 4 до 40 |
|
Габаритные размеры, мм, не более |
360x504x500 |
|
Напряжение питания переменного тока, В |
от 110 до 230 |
|
Уровень шума базовой линии, мВ, не более |
±2 (для 10 минут) |
|
Дрейф нулевого сигнала, мВ, не более |
±2 (за 30 минут) |
|
Степень светорассеяния, %, не менее |
10 |
|
Предел детектирования, г/см3 (по глюкозе), не более |
1-Ю’7 |
|
ОСКО выходного сигнала, %, не более: - высота/площадь пика - время удерживания |
3 1 |
|
Характеристика |
Значение | |||||
|
LC-20 Prominence, LC-30 Nexera | ||||||
|
Тип детектора |
LCMS-2020 (масс-селективный детектор) | |||||
|
Масса, кг, не более |
77,5 | |||||
|
Потребляемая мощность, В А, не более |
2000 | |||||
|
Диапазон рабочих температур, °C |
от 18 до 28 | |||||
|
Габаритные размеры, мм, не более |
350x726x553 | |||||
|
Напряжение питания переменного тока, В |
от 200 до 230 | |||||
|
Диапазон массовых чисел, е.а.м. |
от 10 до 2000 | |||||
|
Метод ионизации |
ESI (электрораспыление) APCI (химическая ионизация при атмосферном давлении) DUIS (двойная ионизация) | |||||
|
Предел детектирования, не более |
ESI (для отрицательных ионов) |
ESI (для положительных ионов) |
APCI (для отрицательных ионов) |
APCI (для положительных ионов) |
DUIS (для отрицательных ионов) |
DUIS (для положительных ионов) |
|
20 пг (р-нитрофе-нол) S/N 60 (р-0) S/N 150 (RMS) |
10 пг (резерпин) S/N 600 (р-0) S/N 1500 (RMS) |
20 пг (р-нитрофе-нол) S/N 100 (р-0) S/N 250 (RMS) |
10 пг (резерпин) S/N 400 (р-0 S/N 1000 (RMS) |
20 пг (р-нитрофенол) S/N 20 (р-0) S/N 50 (RMS) |
10 пг (папаверин) S/N 600 (р-0) S/N 1500 (RMS) 10 пг (ацетофенон) S/N 200 (р-0) S/N 500 (RMS) | |
|
ОСКО выходного сигнала, %, не более: - высота/площадь пика - время удерживания |
7 0,5 | |||||
|
Характеристика |
Значение | |
|
LC-2010CHT |
LC-2010AHT | |
|
Тип детектора |
ультрафиолетовый | |
|
Масса, кг, не более |
52 |
47 |
|
Потребляемая мощность, ВА, не более |
700 | |
|
Диапазон рабочих температур, °C |
от 4 до 35 | |
|
Габаритные размеры, мм, не более |
430x500x605 | |
|
Напряжение питания переменного тока, В |
от 100 до 240 | |
|
Диапазон устанавливаемых расходов, мл/мин |
от 0,001 до 5 | |
|
Диапазон длин волн, нм |
от 190 до 600 | |
|
Абсолютная погрешность при установке длины волны, нм, не более |
±1 | |
|
Уровень шумов в автоматическом режиме, е.о.п., не более |
±0,25Ю'й (длина волны 250 нм, воздушная ячейка, чувствительность 1 с) | |
|
Дрейф выходного сигнала в автоматическом режиме, (е.о.п.)/ч, не более |
±1-10’4 (длина волны 250 нм, воздушная ячейка, чувствительность 1 с) | |
|
ОСКО выходного сигнала, %, не более: - высота/площадь пика - время удерживания |
1 0,5 | |
Таблица 8
|
Характеристика |
Значение | ||
|
LC-20 Prominence, LC-20 Prominence XR, LC-2010CHT, LC-2010AHT, LC-30 Nexera | |||
|
Тип детектора |
LCMS-IT-TOF масс-селективный детектор | ||
|
Масса, кг, не более |
280 | ||
|
Потребляемая мощность, В А, не более |
2000 | ||
|
Диапазон рабочих температур, °C |
от 18 до 28 | ||
|
Габаритные размеры, мм, не более |
1685x685x570 | ||
|
Напряжение питания переменного тока, В |
от 200 до 240 | ||
|
Метод ионизации |
ESI (электрораспыление) APCI (химическая ионизация при атмосферном давлении) APPI (химическая фотоионизация) | ||
|
Предел детектирования, г (по папаверину, при соотношении сигнал/шум 50:1), не более |
50-10'12 | ||
|
ОСКО выходного сигнала, %, не более: |
ESI (для шести пиков) |
APCI (для пяти пиков) |
APPI (для пяти пиков) |
|
- высота/площадь пика - время удерживания |
10 _______ 1 | ||
Характеристика Значение
LC-20 Prominence, LC-20 Prominence XR, LC-2010CHT, LC-2010AHT, LC-30 Nexera
|
Тип детектора |
LCMS-8040 |
LCMS-8045 |
LCMS-8050 |
LCMS-8060 |
|
трехквад |
рупольный | |||
|
Масса, кг, не более |
130 |
140 |
140 |
140 |
|
Диапазон рабочих температур, °C |
от 18 |
ДО 28 | ||
|
Габаритные размеры, мм, не более |
1180x530x56 0 |
1180x540x610 |
1180x540x610 |
1180x540x610 |
|
Напряжение питания переменного тока, В |
230 |
230 |
230 |
230 |
|
Диапазон массовых чисел, е.а.м. |
от 10 до 2000 |
от 2 до 2000 |
от 2 до 2000 |
от 2 до 2000 |
|
Чувствительность, не менее |
ESI (для положительных ионов) |
ESI (для положительных ионов) |
ESI (для положительных ионов) |
ESI (для положительных ионов) |
|
1 пг/мкл (резерпин) S/N 1000 (RMS |
1 пг/мкл (резерпин) S/N 3000 (RMS) |
1 пг/мкл (резерпин) S/N 6000 (RMS) |
1 пг/мкл (резерпин) S/N 12000 (RMS | |
|
ОСКО выходного сигнала, %, не более: - высота/площадь пика - время удерживания |
7 0,5 | |||
Таблица 10
|
Характеристика |
Значение | ||
|
LC-20 Prominence, LC-20 Prominence XR, LC-30 Nexera |
LC-20 Prominence XR, LC-30 Nexera | ||
|
Тип детектора |
SPD-M30A |
SPD-30AM |
SPD-20A UFLC |
|
диодная матрица |
диодная матрица |
спектрофотометрический | |
|
Масса, кг, не более |
12 |
12 |
13 |
|
Потребляемая мощность, ВА, не более |
150 |
150 |
150 |
|
Диапазон рабочих температур, °C |
от 4 до 35 |
от 4 до 35 |
от 4 до 35 |
|
Габаритные размеры, мм, не более |
260x140x500 |
260x140x500 |
260x140x420 |
|
Напряжение питания переменного тока, В |
от 110 до 230 |
от 110 до 230 |
от 110 до 230 |
|
Диапазон длин волн, нм |
от 190 до 700 |
от 190 до 700 |
от 190 до 700 |
|
Абсолютная погрешность при установке длины волны, нм, не более |
±1 |
±1 |
±1 |
|
Уровень шумов, е.о.п. (В), не более |
±4-10’6 |
±2 10’4 |
1,2Ю'5 |
|
Дрейф нулевого сигнала, (е.о.п.)/ч, не более |
±5-10’4 |
±2-10’3 |
±2-10’4 |
|
Линейность выходного сигнала хроматографа, е.о.п., не менее |
2,0 |
2,0 |
2,5 |
|
Предел детектирования, г/см3 (по антрацену), не более |
2-10’9 |
2-10'9 |
2-10'9 |
|
Пределы ОСКО выходного сигнала, % - высота пика/площадь пика - время удерживания |
1 0,5 |
1 0,5 |
1,5 1 |
|
Характеристика |
Значение | |
|
LC-20 Prominence, LC-30 Nexera | ||
|
Тип детектора |
DECADE Elite |
DECADE Lite |
|
электрохимический | ||
|
Масса, кг, не более |
14,4 | |
|
Потребляемая мощность, ВА, не более |
260 | |
|
Диапазон рабочих температур, °C |
от 10 до 40 | |
|
Габаритные размеры, мм, не более |
430x220x440 | |
|
Напряжение питания переменного тока, В |
от 100 до 240 | |
|
Уровень флуктуационных шумов, А, не более |
±2'10'12 | |
|
Предел детектирования, г/см3 (по фенолу), не более |
±5-10'10 | |
|
ОСКО выходного сигнала, %, не более: - высота/площадь пика - время удерживания |
2 0,5 | |
Таблица 12
|
Характеристика |
Значение | ||||
|
arominence-i |
Nexera-i | ||||
|
Тип детектора |
LC-2030 Plus |
LC-2030C Plus |
LC-2030C 3D Plus |
LC-2040C Plus |
LC-2040C 3D Plus |
|
спектрофотометрический |
спектрофотометрический |
диодная матрица |
спектрофотометрический |
диодная матрица | |
|
Масса, кг, не более |
58 |
63 | |||
|
Потребляемая мощность, В А, не более |
600 | ||||
|
Диапазон рабочих температур, °C |
от 4 до 35 | ||||
|
Габаритные размеры, мм, не более |
410x605x500 | ||||
|
Напряжение питания переменного тока, В |
от 110 до 230 | ||||
|
Диапазон длин волн, нм |
от 190 до 700 |
от 190 до 800 |
от 190 до 700 |
от 190 до 800 | |
|
Уровень шумов, е.о.п. (В), не более |
±2-10'5 |
±2-10'5 |
±5 10'5 |
±3-10'4 |
±7,5-10’4 |
|
Дрейф нулевого сигнала, (е.о.п.)/ч, не более |
±1-10'3 |
±1-10'3 |
±2 10'3 |
±1-10'3 |
±4-10'3 |
|
Предел детектирования, г/см3 (по антрацену), не более |
ЗЮ'10 |
3-1О’10 |
3-Ю’10 |
3-1О’10 |
3-Ю’10 |
|
Пределы ОСКО выходного сигнала, % - высота пика/площадь пика - время удерживания |
1 0,5 |
1 0,5 |
1 0,5 |
1 0,5 |
1 0,5 |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации хроматографа типографским способом.
Комплектность
Комплект поставки хроматографа указан в таблице 13.
Таблица 13
|
Наименование |
Количество |
|
Хроматограф жидкостный серии LC |
1 |
|
Программное обеспечение LabSolution, LCsolution, LCMSso-lution |
1 |
|
Упаковка |
1 |
|
Руководство по эксплуатации |
1 |
|
Методика поверки МРБ МП.1775-2012 ___ |
1 |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "Shimadzu Corporation" (Япония).
МРБ МП. 1775-2012 "Хроматографы жидкостные серии LC. Методика поверки".
Заключение
Хроматографы жидкостные серии LC соответствуют требованиям документации фирмы "Shimadzu Corporation" (Япония), ТР ТС 004/2011, ТР ТС 020/2011 (декларация о соответствии ЕАЭС Ne N RU Д-JP.АУ04.В.70595, действительна до 23.05.2021).
Межповерочный интервал - не более 12 месяцев.
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ г. Минск, Старовиленский тракт, 93, тел. 334-98-13
Аттестат аккредитации № BY/112 1.0025
Другие Хроматографы
