Хроматографы ионные серий Dionex ICS, Dionex Aquion, Dionex Integrion
| Номер в ГРСИ РФ: | РБ 03 09 4894 18 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Категория: | Хроматографы |
| Производитель / заявитель: | "Dionex Corporation", США |
Хроматографы ионные серий Dionex ICS, Acuion, Integrion (далее-хрома-тографы) предназначены для измерения содержания компонентов ионной природы (анионов и катионов), а также соединений, которые могут быть переведены в ионную форму (кислоты, амины, гидразины, углеводы, аминокислоты, фенолы) и других неорганических и органических соединений.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 4894 18 |
| Наименование | Хроматографы ионные серий Dionex ICS, Dionex Aquion, Dionex Integrion |
| Год регистрации | 2018 |
| Номер сертификата | 11854 |
| Дата регистрации | 2018-07-31 |
| Срок действия | 2023-07-31 |
| Получатель сертификата | фирма "Dionex Corporation - a part of Thermo Fisher Scientific", Соединенные Штаты Америки (US) |
Производитель / Заявитель
фирма "Dionex Corporation - a part of Thermo Fisher Scientific"
Адрес: .
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП. 2256-2012 (изменение №1). |
Поверители
Скачать
|
Описание типа РБ 03 09 4894 18 [2012-09-21]
rb-03-09-4894-18_2012-09-21.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 4894 18 [2018-10-24]
rb-03-09-4894-18_2018-10-24.pdf
|
Скачать |
Описание типа
Назначение
Хроматографы ионные серий Dionex ICS, Acuion, Integrion (далее-хрома-тографы) предназначены для измерения содержания компонентов ионной природы (анионов и катионов), а также соединений, которые могут быть переведены в ионную форму (кислоты, амины, гидразины, углеводы, аминокислоты, фенолы) и других неорганических и органических соединений.
Область применения: анализ питьевых, поверхностных, сточных, минеральных, технологических вод, а также водных экстрактов и вытяжек, контроль качества пищевых продуктов и напитков, лекарственных препаратов, для санитарного, экологического и технологического контроля.
Описание
Принцип работы хроматографов основан на разделении ионов в анализируемой пробе на хроматографической колонке и последующим их детектированием.
Хроматографы выпускают в следующих модификациях: Dionex ICS-4000; Dionex ICS-5000 (ICS-5000+); Dionex Acuion; Dionex Integrion.
Хроматографы работают в режиме капиллярной ионной хроматографии и представляют собой моноблоки, внутри которых расположены насос, термостатируемая кондуктометрическая ячейка с цифровым выходом, система электролитического автоподавления электропроводности элюента, кран-дозатор, держатель для колонок и встроенный генератор элюента. Хроматографы могут комплектоваться капиллярными аналитическими колонками. В таком случае используются специальные модификации инжектора, насосов и детекторов
Хроматографы могут комплектоваться кондуктометрическим детектором (CD), электрохимическим детектором (ED), спектрофотометрическим детектором с переменной длиной волны (VWD) и масс-селективным детектором (ISQ ES Mass).
Кондуктометрический и электрохимический детекторы съемные и могут быть сконфигурированы либо последовательно для двойного детектирования, либо раздельно для сдвоенной системы.
Dionex Acuion компактный моноблочный ионный хроматограф, предназначен для выполнения всех типов ионохроматографических анализов. Ионный хроматограф с двухплунжерным насосом, безреагентной системой регенерации элюента, саморегенерируемой системой подавления фонового сигнала электропроводности, термостатируемой кондуктометрической ячейкой, термостатом колонок и вакуумным дегазатором, а также с набором высокоэффективных аналитических колонок для высокоточного определения анионов, катионов, органических кислот и аминов.
Хроматографы Dionex Integrion представляют собой моноблоки, внутри которых расположены панель состояния прибора из светодиодов, отсек и емкости для элюента, термоизолированный отсек для размещения колонок и кранов для ввода пробы, отсек для насоса и термоизолированный отсек для размещения кондуктометрического или электрохимического детектора.
Полная автоматизация на основе ПО «Chromeleon» обеспечивает управление, сбор цифрового сигнала и обработку данных на ПК с использованием высокоскоростного интерфейса USB.
Внешний вид хроматографов приведен на рисунке 1.
Место нанесения знака поверки приведено в приложении А настоящего описания типа.

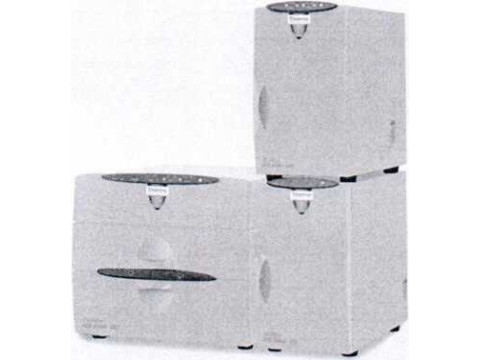

Рисунок 1. Dionex ICS-5000
Рисунок 2. Dionex ICS-4000

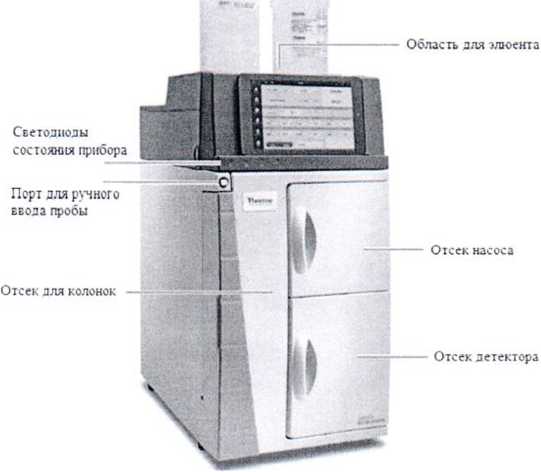

Рисунок 3. Dionex Integrion

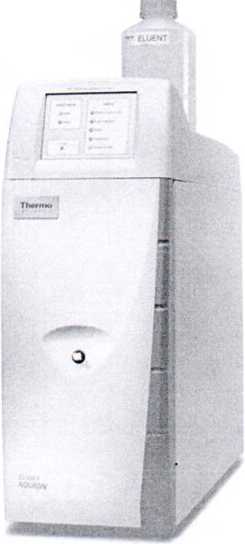

Рисунок 4. Dionex Acuion
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики хроматографов приведены в таблицах 1-2
Таблица 1 Основные технические и метрологические характеристики хроматографов Dionex ICS-4000, Dionex ICS-5000 (ICS-5000+), Dionex Integrion, Dionex Acuion
|
Характеристика |
Кондуктометрический детектор CD |
Спектрофотометрические детекторы VWD-3100, VWD-3400 |
Электрохимический детектор ED |
|
Dionex ICS-4000 Dionex ICS-5000 Dionex Integrion Dionex Acuion |
Dionex ICS-4000 Dionex ICS-5000 Dionex Acuion |
Dionex ICS-4000 Dionex ICS-5000 Dionex Integrion | |
|
OCKO по времени удерживания (в автоматическом режиме), %, не более |
1 |
1 |
1,5 |
|
ОСКО по площади пика (в автоматическом режиме), %, не более |
2 |
5 |
4 |
|
Уровень шумов, не более |
5 -1 O'8 Cm |
0,4-10'3 e.o.n. (254 нм) |
4-1 O'12 A |
|
Дрейф нулевого сигнала, не более |
2-10’8См/ч |
0,48Ю'3 е.о.п./ч |
4-10’12А/ч |
|
Изменение выходного сигнала (площади пика) за 8ч непрерывной работы, % |
±3 |
±3 |
±3 |
|
Диапазон рабочих температур, °C |
От 4 до 40 |
От 4 до 40 |
От 4 до 40 |
Таблица 2. Основные технические и метрологические характеристики хроматографов Dionex ICS-4000, Dionex ICS-5000+, Dionex Integrion с масс-селективным детектором
|
Характеристика |
Масс-селективный детектор ISQ ES Mass |
|
Dionex ICS-4000, Dionex ICS-5000, Dionex Integrion | |
|
Диапазон регистрируемых масс, а.е.м. |
от 10 до 1250 |
|
Соотношение сигнал/шум: химическая ионизация, положительно заряженные ионы |
Режим ионизации в электроспрее (1000:1) Режим ионизации при атмосферном давлении (200:1) 5 пг/мкл для резерпина/эритромицина |
|
Соотношение сигнал/шум: химическая ионизация, отрицательно заряженные ионы |
Режим ионизации в электроспрее (500:1) Режим ионизации при атмосферном давлении (50:1) 2 пг/мкл для нитрофенола |
|
ОСКО по времени удерживания (в автоматическом режиме), %, не более |
0,1 |
|
ОСКО по площади пика (в автоматическом режиме), %, не более |
5,0 |
|
Изменение выходного сигнала за 8ч непрерывной работы, % |
±5,0 |
ЗНАК УТВЕРЖДЕНИЕ ТИПА
Знак Утверждения типа наносится на эксплуатационную документацию хроматографа.
Комплектность
Комплектность поставки определяется заказом в соответствии с технической документацией фирмы-изготовителя.
Основной комплект включает:
Хромато-
- руководство по эксплуатации;
- методика поверки МРБ МП.2256-2012 (изменение 1-2018).
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы «Dionex Corporation - a part of Thermo Fisher Scientific», Соединенные Штаты.
Методика поверки МРБ МП.2256-2012 (изменение 1-2018).
Заключение
Хроматографы ионные серий Dionex ICS, Acuion, Integrion соответствуют технической документации фирмы-изготовителя «Dionex Corporation - a part of Thermo Fisher Scientific», Соединенные Штаты.
Хроматографы ионные соответствуют требованиям Технического регламента Таможенного союза «Электромагнитная совместимость технических средств» ТР ТС 020/2011 и Технического регламента Таможенного союза «О безопасности низковольтного оборудования» ТР ТС 004/2011 (регистрационный номер декларации о соответствии (ЕАЭС № RU fl-US.FL53.D.1O36O от 16.07.2018).
Межповерочный интервал - не более 12 месяцев.
