Хроматографы жидкостные Agilent 1200, Agilent 1120, Agilent 1220, Agilent 1260, Agilent 1290
| Номер в ГРСИ РФ: | РБ 03 09 1132 17 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Категория: | Хроматографы |
| Производитель / заявитель: | «Agilent Technologies», США |
|
Описание типа РБ 03 09 1132 17 [2010-03-23]
rb-03-09-1132-17_2010-03-23.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 1132 17 [2018-01-18]
rb-03-09-1132-17_2018-01-18.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 1132 17 [2009-09-28]
rb-03-09-1132-17_2009-09-28.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 1132 17 [2000-07-06]
rb-03-09-1132-17_2000-07-06.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 1132 17 [2012-10-16]
rb-03-09-1132-17_2012-10-16.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 1132 17 [2015-10-30]
rb-03-09-1132-17_2015-10-30.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 1132 17 [2006-06-09]
rb-03-09-1132-17_2006-06-09.pdf
|
Скачать |
Хроматографы жидкостные Agilent 1120, Agilent 1200, Agilent 1220, Agilent 1260, Agilent 1290 (в дальнейшем - хроматографы) предназначены для качествен-ног о и количественного химического анализа органических и неорганических смесей веществ.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 1132 17 |
| Наименование | Хроматографы жидкостные Agilent 1200, Agilent 1120, Agilent 1220, Agilent 1260, Agilent 1290 |
| Год регистрации | 2017 |
| Номер сертификата | 11347 |
| Дата регистрации | 2017-10-03 |
| Срок действия | 2022-10-03 |
| Получатель сертификата | фирма "Agilent Technologies", Соединенные Штаты Америки (US), Германия (DE), Сингапур (SG) |
Производитель / Заявитель
фирма "Agilent Technologies"
Адрес: представитель в Республике Беларусь ООО "КАМПИЛАБ": 220018, Минск, ул. Привабная, дом 2, помещение 15Н
Контакты: +375(17)258-62-32, 258-75-77
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП. 890-2012 (извещение №1). |
Поверители
Скачать
|
Описание типа РБ 03 09 1132 17 [2010-03-23]
rb-03-09-1132-17_2010-03-23.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 1132 17 [2018-01-18]
rb-03-09-1132-17_2018-01-18.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 1132 17 [2009-09-28]
rb-03-09-1132-17_2009-09-28.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 1132 17 [2000-07-06]
rb-03-09-1132-17_2000-07-06.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 1132 17 [2012-10-16]
rb-03-09-1132-17_2012-10-16.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 1132 17 [2015-10-30]
rb-03-09-1132-17_2015-10-30.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 1132 17 [2006-06-09]
rb-03-09-1132-17_2006-06-09.pdf
|
Скачать |
Описание типа
Назначение
Хроматографы жидкостные Agilent 1120, Agilent 1200, Agilent 1220, Agilent 1260, Agilent 1290 (в дальнейшем - хроматографы) предназначены для качествен-ног о и количественного химического анализа органических и неорганических смесей веществ.
Хроматографы могут использоваться в химической, нефтехимической, пищевой, фармацевтической промышленности, при контроле окружающей среды, в судебно-медицинской экспертизе.
Описание
Принцип действия хроматографов основан на разделении смесей веществ в хроматографической колонке и последующем детектировании компонентов смеси детекторами.
В состав хроматографов входят следующие блоки: насос, термостат колонок, автосамплер (автосамплер может быть заменен узлом для введения образцов вручную), один или несколько детекторов.
стр. 1 из?
Хроматографы комплектуются следующими детекторами: спектрофотометрическим детектором с переменной длиной волны (VWD) и детектором на диодной матрице (DAD), флуоресцентным детектором (FLD), рефрактометрическим детектором (RID), испаряющим детектором по светорассеянию (ELSD), масс-се-лективным детектором (MCD) Agilent 61XX с одинарным квадруполем, масс - селективным детектором Agilent 64ХХ с тройным квадруполем и квадрупольно-времяпролетными детекторами (QTOF) Agilent серии 65хх, изготовленными фирмой "Agilent Technologies Singapore Pte Ltd.", Сингапур
Детекторы на диодной матрице выполняют анализ веществ на нескольких длинах волн одновременно. Регистрация анализируемого компонента одновременно на нескольких длинах волн дает возможность судить о чистоте вещества и идентифицировать очень близкие по своей структуре вещества.
Флуоресцентные детекторы работают в широком диапазоне длин волн. Ряд веществ (витамины, стероиды, сложные органические соединения) обладают способностью светиться под воздействием возбуждающего излучения. Интенсивность люминесценции пропорциональна интенсивности возбуждающего излучения.
Рефрактометрические детекторы- детекторы универсального типа. Принцип действия основан на измерении изменения показателя преломления растворителя при прохождении в нем молекул пробы.
Принцип действия масс - селективных детекторов основан на измерении отношения массы заряженных частиц материи (ионов) к их заряду. Детектирование пучков с различными отношениями масса/заряд проводят варьированием электрического поля. Основными методами получения ионов являются методы ионизации при атмосферном давлении (ионизация в электроспрее ESI) или химическая ионизация (APCI). Источник ионизации (ESI/APCI) переключается программно.
Принцип действия детектора по светорассеянию (ELSD) основан на измерении рассеяния света микрочастицами анализируемого компонента. Детектор применяется для анализа полимеров, углеводородов, полисахаридов и может работать как в изократических так и градиентных режимах.
Квадрупольно-времяпролетные детекторы обеспечивают высокую скорость сканирования, высокую чувствительность и низкий предел обнаружения, что позволяет определять примеси в низких концентрациях на уровне нескольких пикограммов в образце.
Модификации хроматографов Agilent 1120, Agilent 1200, Agilent 1220, Agilent 1260, Agilent 1290 отличаются производительностью и рабочим давлением колонок.
Маркировка хроматографов может содержать обозначение торговой марки-infinity .
В хроматографах предусмотрена возможность работы как с ручным контрольным модулем, так и с использованием системы программного обеспечения ChemStation. Данная система позволяет полностью автоматизировать выполнение хроматографического анализа: задание и контроль режимных параметров, регистрация выходных сигналов, обработка результатов измерений и выдача протоколов с результатами анализа. Программное обеспечение ChemStation включает раздел, предусматривающий контроль и тестирование метрологических характеристик хроматографа и выдачу протоколов поверки.
Для работы с масс-селективными детекторами используется программное обеспечение ChemStation или Mass Hunter.
Для работы с хроматографами, кроме программного обеспечения ChemStation, возможно использовать программное обеспечение "EZChrom, OpenLab.
Место нанесения знака поверки приведено в приложении А настоящего описания типа.
Внешний вид хроматографов приведен на рисунках 1, 2, 3

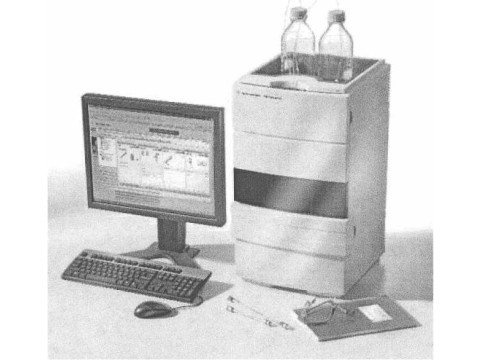

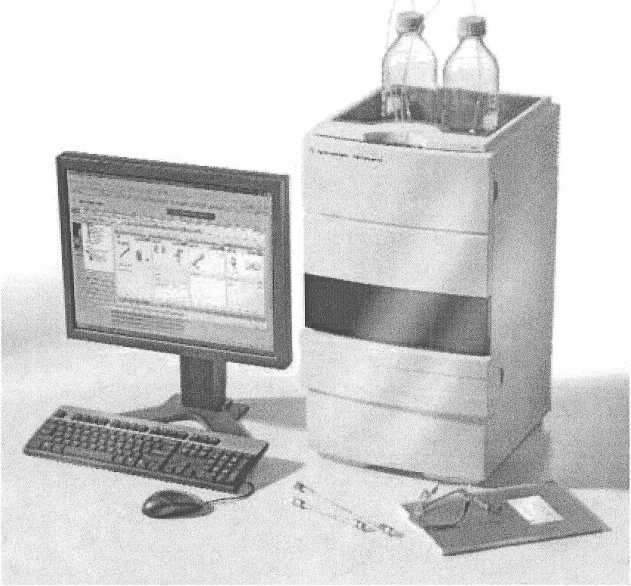

Рисунок 1. Agilent 1120

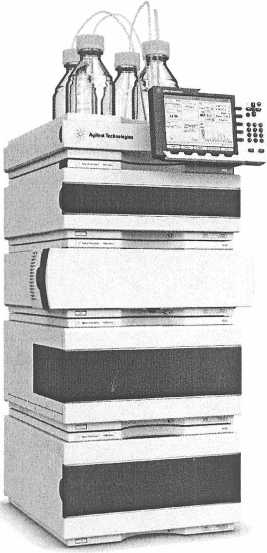

Рисунок 2. Agilent 1200, Agilent 1220

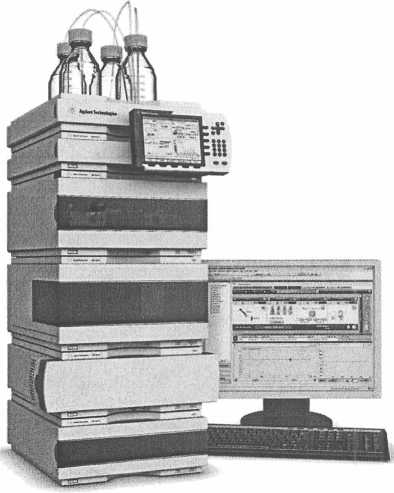

Рисунок 3. Agilent 1260, Agilent 1290
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики хроматографов приведены в таблицах 1,2.
Таблица 1. Основные технические и метрологические характеристики хроматографов со спектрофотометрическим детектором с переменной длиной волны (VWD) и детектором на диодной матрице (DAD), флуоресцентным детектором (FLD), рефрактометрическим детектором (RID), испаряющим детектором по светорассеянию (ELSD), масс-селективным детектором Agilent 61XX с одинарным квадруполем, масс - селективным детектором Agilent 64ХХ с тройным квадруполем.
|
^^^^Тип детектора Характеристика |
VWD |
DAD |
RID |
FLD |
ELSD |
Agilent 61XX |
Agilent 64XX |
|
ОСКО по времени удерживания при автоматическом дозировании, %, не более |
1,0 |
1,0 |
1,0 |
1,0 |
1,0 |
1,0 |
1,0 |
|
ОСКО по площади пика, при автоматическом дозировании,%, не более |
1,0 |
1,0 |
2,0 |
1,0 |
10 |
3 |
3 |
|
ОСКО при ручном дозировании, %, не более |
3 |
3 |
3 |
3 |
15 |
5 |
5 |
|
Уровень флуктуационных шумов (ASTM), не более |
1 -10-5 е .о.п (AU) |
2-10-5е.о.п. (AU) |
5 10-8 ед.реф. |
- |
5 мВ |
- |
- |
|
Дрейф нулевого сигнала, не более |
±3-1 о-4 е.о.п./ч |
±2-10-3 е.о.п./ч |
±5 10-7 ед.рефр./ч |
- |
100 мВ/ч |
- |
- |
|
Пределы детектирования, г/см3, не более |
1-1 о-9 |
1-1 о-9 |
1-10-6 |
1-Ю-11 |
- |
- | |
|
Рамановское отношение сигнал/ шум для деионизован-ной воды |
- |
- |
- |
200 |
- |
- | |
|
Отношение сигнал/шум (S/N), не менее |
- |
- |
- |
- |
10/1 ПО Chemstation, выбирается шум за 1 мин |
50 /1 ПО Mass Hunter, выбирается шум в режиме RMS*1 за 1 мин | |
|
Относительное изменения выходного сигнала за 8 ч непрерыв-нойхработы, % (площадь пика) |
5 |
5 |
10 |
5 |
15 |
- |
- |
стр. 5 из 8
Таблица 2. Основные технические и метрологические характеристики хроматографов с квадрупольно-времяпролетными детекторами (QTOF) Agilent серии 65хх.
|
Характеристика |
Значение характеристики |
|
Диапазон масс, а.е.м |
От 50 до 10000 |
|
Отношения сигнал/шум, (режим МС), не менее |
10:1 (при инжекции 10 пг резерпина) |
|
Отношения сигнал/шум, (режим МС/МС), не менее |
50:1 (при инжекции 5 пг резерпина) |
|
Погрешность определения масс (режим МС), ррм, не более |
2 (при инжекции 40 пг резерпина) |
|
Погрешность определения масс (режим МС/МС), ррм, не более |
5 (при инжекции 100 пг резерпина) |
|
ОСКО по площади пика (автосамплер), %, не более |
3 (при инжекции 100 пг резерпина) |
|
ОСКО по времени удерживания (автосамплер), %, не более |
1 (при инжекции 100 пг резерпина) |
|
Потребляемая мощность, В А, не более |
100 |
Знак утверждения типа
Знак Утверждения типа наносится на эксплуатационную документацию методом типографической печати.
Комплектность
Комплектность поставки определяется заказом в соответствии с технической документацией фирмы-изготовителя.
Основной комплект включает:
- хроматограф;
- руководство по эксплуатации;
- методика поверки МРБ МП.890-2012 (извещение №1);
- программное обеспечение Agilent ChemStation, EZChrome, Mass Hunter, OpenLab (в зависимости от модификации).
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы-изготовителя "Agilent Technologies" (США, Германия, Сингапур).
Методика поверки МРБ МП.890-2012 "Хроматографы жидкостные Agilent" (извещение №1).
Заключение
Хроматографы жидкостные Agilent 1120, Agilent 1200, Agilent 1220, Agilent 1260, Agilent 1290 соответствуют технической документации изготовителя.
Хроматографы соответствуют требованиям Технического регламента Таможенного союза «Электромагнитная совместимость технических средств» ТР ТС 020/2011 и Технического регламента Таможенного союза «О безопасности низковольтного оборудования» ТР ТС 004/2011 (регистрационный номер декларации о соответствии ТС BY/112 11.01.ТР020 003 12189 от 03.06.2015).
Межповерочный интервал - не более 12 месяцев.
Научно-исследовательский центр БелГИМ г. Минск, Старовиленский тракт, 93 тел. 334-98-13
Аттестат аккредитации № BY/112 02.1.0.0025
