Дымомеры для дизельных двигателей MDO 2

Назначение

Дымомеры для дизельных двигателей MDO 2 (далее дымомеры) предназначены для измерения дымности отработавших газов автотранспортных средств, работающих на дизельном топливе.

Область применения - автотранспортные предприятия, станции технического обслуживания, автомобильные заводы, диагностические станции технического контроля автотранспортных средств.

Описание

Фирма "МАНА Maschinenbau Haldenwang GmbH & Со. KG” выпускает дымомеры для дизельных двигателей MDO 2 следующих исполнений: MDO 2 и MDO 2-LON

Дымомеры выпускают под зарегистрированной торговой маркой

Принцип измерения дымности (коэффициента поглощения света) основан на просвечивании столба отработавших газов автомобилей и регистрации степени ослабления светового потока после прохождения его рабочей камеры дымомера (значение фотометрической базы 430 мм).

Дымомеры имеют справочные функции определения, температуры масла двигателя, числа оборотов коленчатого вала двигателя.

Конструктивно дымомеры состоят из основного прибора, ручного пульта, пробоотборного шланга и зонда, помещаемого в выхлопную трубу автомобиля. Ручной пульт имеет пленочную клавиатуру, защищающую от внешних воздействий. Дымомеры, оснащенные разъемом RS232 для подключения к PC-«EUROSYSTEM» с использованием специального программного обеспечения, версии не ниже V7.20, являющегося собственной разработкой фирмы-изготовителя, имеют обозначение MDO 2-LON.

Просмотр результатов измерения дымности и показаний регистрируемых справочных параметров осуществляется на ЖК-дисплее ручного пульта или внешнем мониторе с последующим выводом их на печать.

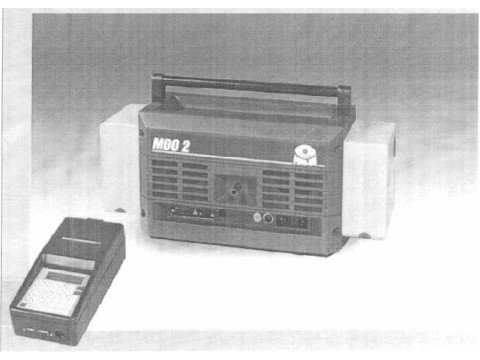

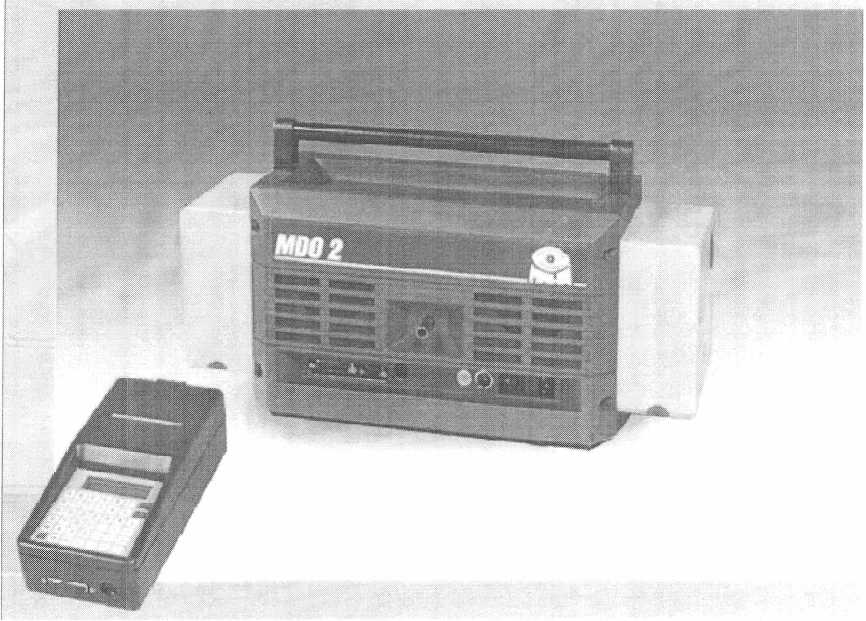

Внешний вид дымомера представлен на рисунке 1.

Схема с указанием мест нанесения знака поверки (клейма-наклейки) приведена в приложении к описанию типа.

Рисунок 1

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные характеристики дымомеров для дизельных двигателей MDO 2 приведены в таблице 1.

Таблица!____________________________________________________

Продолжение таблицы 1

Знак утверждения типа

Знак утверждения типа средств измерений Республики Беларусь наносится на титульный лист руководство по эксплуатации типографским способом.

Комплектность

В комплект поставки входят:

- дымомер для дизельных двигательных MDO 2 (MDO 2-LON),

- пробоотборный шланг и зонд;

- соединительный кабель;

- сетевой кабель;

- руководство по эксплуатации;

- программное обеспечение версии не ниже V.7.20.

- методика поверки МРБ МП. 604-2012 (в редакции изменения № 1).

Дополнительная комплектация (по требованию заказчика):

- ручной пульт управления;

- принтер (для MDO 2-LON);

- кабель связи для принтера;

- LED-дисплей (для MDO 2-LON);

- персональный компьютер (для MDO 2-LON);

- клавиатура;

- датчик числа оборотов;

- зонд для измерения температуры масла.

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Техническая документация фирмы «МАНА Maschinenbau Haldenwang GmbH & Со. KG», Германия.

СТБ 2169-2011 «Транспортные средства, оснащенные двигателями с воспламенением от сжигания. Дымность отработавших газов».

СТБ 1641-2006 «Транспорт дорожный. Требования к техническому состоянию по условиям безопасности движения. Методы проверки».

ТР ТС 004/2011 «О безопасности низковольтного оборудования

ТР ТС 010/2011 «О безопасности машин и оборудования».

ТР ТС 020/2011 «Электромагнитная совместимость технических средств»

Заключение

Дымомеры для дизельных двигателей MDO 2 соответствуют требованиям технической документации фирмы-изготовителя, СТБ 2169-2011, СТБ 1641-2006, соответствуют требованиям ТР ТС 004/2011 (сертфикат соответствия RU C-DE.VN20.B.00923 срок действия с 16.03.2015 по 15.03.2018 включительно), ТР ТС 010/2011 (сертификат соответствия RU C-DE.VN20.B.00923 срок действия с 16.03.2015 по 15.03.2018 включительно), ТР ТС 020/2011 (декларация соответствия № RU Д-ОЕ.АБ58.В.02829, срок действия с 08.08.2017 по 15.03.2018 включительно).

Межповерочный интервал не более 6 месяцев.

Научно-исследовательский испытательный центр БелГИМ. г. Минск, Старовиленский тракт 93, тел. 3349813. Аттестат аккредитации № BY/112 02.1.0.0025.
