Дымомеры СМОГ-2

Назначение

Дымомеры СМОГ-2 (далее - дымомеры) предназначены для измерений дымности отработавших газов дизельных двигателей автомобилей, дизельных судовых, тепловозных и промышленных двигателей.

Описание

Дымомеры имеют блочную структуру и состоят из измерительной камеры с блоком обработки информации (БОИ), блока питания и индикации (БПИ) и пробозаборника. Измерительная камера представляет собой оптическую систему, основными элементами которой являются источник света и фотоприемник. Питание дымомеров осуществляется от сети переменного тока через адаптер и (или) от аккумулятора. Конструктивно дымомеры имеют два исполнения СМОГ-2-01 и СМОГ-2-02 в зависимости от способа отображения результатов измерений. В дымомерах исполнения СМОГ-2-02 отображение результатов измерений осуществляется на БПИ и персональном компьютере или другом внешнем устройстве с использованием интерфейса USB, RS232. В комплект дымомеров исполнения СМОГ-2-01 БПИ-не входит, результаты измерений отображаются только на персональном компьютере или другом внешнем устройстве.

11ринщш работы дымомеров основан на опшко-абсорбционном методе измерений, заключающемся в измерении ослабления интенсивное!и свете при прохождении его мере; задымленнмо сред). Источник света просвечивает измершсльн}ю камер} с эффекншной фотометрической лтиной о,2 м. заполненную отработавшим газом. Фотодиод решетриртеч интенсивное it излучения, прошедшего через задымленную среду. Сигнал с фотодиода обрабатывается БОИ и передается на компьютер или на БПИ. Результаты измерений представляются в единицах дымности и единицах коэффициента поглощения светового потока.

Внешний вид дымомеров и обозначение места для размещения знака утверждения типа представлены на рисунке 1, схема пломбировки от несанкционированного доступа - на рисунке 2.

Программное обеспечение

Дымомеры имеют встроенное и внешнее программное обеспечение (ПО). Встроенное ПО является метрологически значимым, выполняющим функции сбора, обработки, передачи, хранения и представления измерительной информации. Внешнее ПО применяется для связи с компьютером через пользовательский интерфейс, не является метрологически значимым, предназначено ,(ля считывания результатов измерений и других данных. ПО разработано ФГУП CI IO «Авали прибор» для операционной системы Windows.

Идентификационные данные ПО представлены в таблице 1.

Место для размещения знака х г-верждения шла

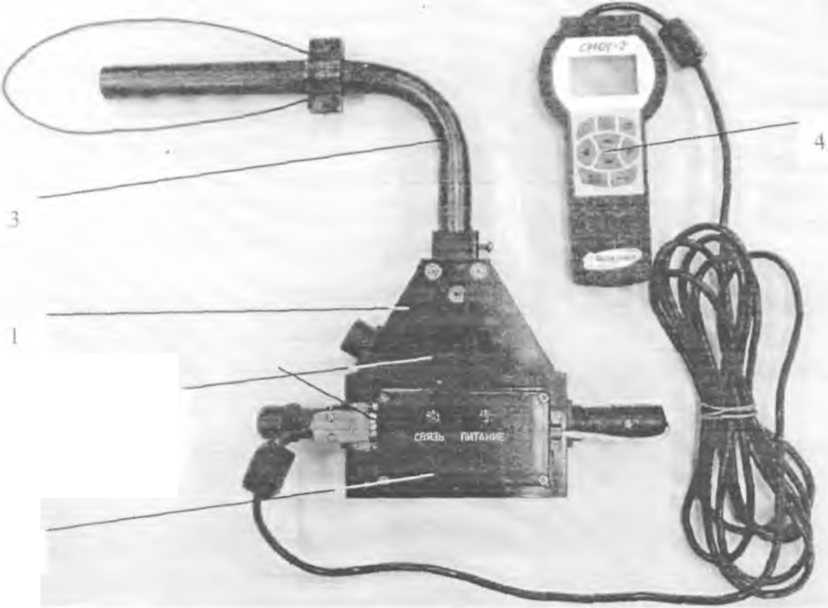

1 - измерительная камера; 2 - БОИ: 3 - пробозаборник: 4 - Б11И Рисунок I Внешний вид дымомеров, обозначение места для размещения знака утверждения типа

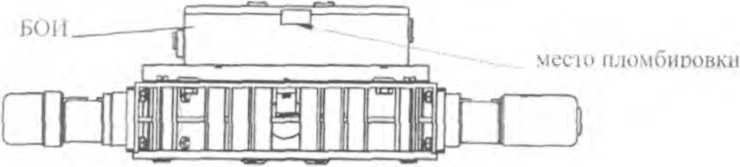

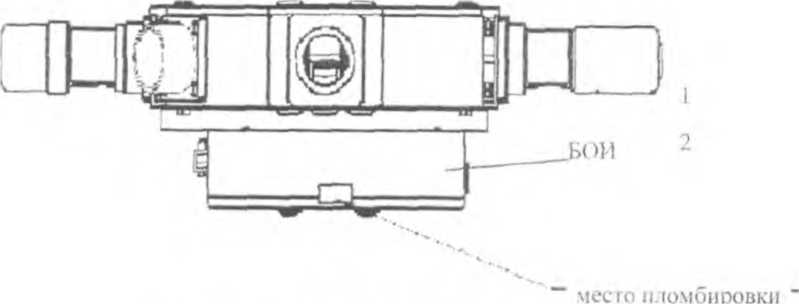

Рисунок 2 - Схема пломбировки дымомеров о| несанкционированного доступа

Таблица 1

ПО идентифицируется при включении дымомера и (или) при подключении его к компьютеру. Идентификационное наименование и версия внешнего ПО отображаются в главном меню, идентификационное наименование и версия встроенного ПО - в диалоге информации о программе. Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.

Технические характеристики

Основные метрологические и технические характеристики дымомеров приведены в таблице 2.

Таблица 2

Знак утверждения типа

наносится на специальную табличку на боковой панели корпуса измерительной камеры дымомеров методом фотохимической печати и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Комплектность дымомеров приведена в таблице 3. Таблица 3

Поверка

осуществляется в соответствии с документом МП-640-020-2-14«Инструкция. Дымомеры СМОГ-2. Методика поверки», утвержденным первым заместителем генерального директора -заместителем по научной работе ФГУП «ВНИИФТРИ» 04.02,2014 г.

Основные средства поверки:

Комплект светофильтров М90, регистрационный № 42599-09, диапазон значений коэффициента направленного пропускания от 20 до 90 %, пределы допускаемой абсолютной погрешности заданного значения коэффициента направленного пропускания ± 0.3 %.

Сведения о методах измерений

«Дымомеры СМОГ-2. Руководство по эксплуатации» ИБЯЛ.41.3314.005РЭ.

Нормативные документы

I ГОСТ Р 50953-2008 «Выбросы вредных веществ и дымность отработавших газов магистральных и маневровых тепловозов. Нормы и методы определения»;

Лист № 5

Всего листов 5

2 ГОСТ Р 5125.0-99 «Двигатели внутреннего сгорания поршневые. Дымность отработавших газов. Нормы и методы определения»?

3 ГОСТ Р 52160-2003 «Автотранспортные средства, оснащенные двигателями с воспламенением от сжатия. Дымность отработавших газов. Нормы и методы контроля при оценке технического состояния»;

4 ГОСТ Р 52408-2005 «Двигатели внутреннего сгорания поршневые. Выбросы вредных веществ с отработавшими газами. Часть 2. Измерения в условиях эксплуатации»:

5 ГОСТ Р ИСО 11614-2011 «Двигатели внутреннего сгорания поршневые с воспламенением от сжатия. Прибор для измерения дымности и определения коэффициента поглощения светового потока в отработавших газах»;

6 «Дымомеры СМОГ-2. Технические условия ИБЯЛ.413314.005ТУ»;

7 Приказ Министерства промышленности и торговли Российской Федерации от 06 декабря 2011 г. № 1677;

8 Приказ Министерства внутренних дел Российской Федерации от 08 ноября 2012 г. №1014.

Рекомендации к применению

Выполнение работ по обеспечению безопасных условий и охраны труда;

выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям;

осуществление мероприятий государственного контроля (надзора).
