Измерители-регуляторы серии ECD и ECV
| Номер в ГРСИ РФ: | РБ 03 10 8112 21 |
|---|---|
| Раздел: | Средства измерений температурных и теплофизических величин [10] |
| Производитель / заявитель: | ООО "ЭЛХАРТ", г. Краснодар |
Измерители-регуляторы серии ECD и ECV предназначены для измерений аналоговых сигналов силы и напряжения постоянного тока, сигналов от термопреобразователей сопротивления и термопар, преобразований их в цифровой код и отображений на дисплее текущего значения измеряемых величин.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 8112 21 |
| Наименование | Измерители-регуляторы серии ECD и ECV |
| Год регистрации | 2021 |
| Номер сертификата | 14296 |
| Дата регистрации | 2021-08-02 |
| Срок действия | 2025-07-23 |
| Получатель сертификата | ООО "ЭЛХАРТ", г. Краснодар, Российская Федерация (RU) |
Производитель / Заявитель
ООО "ЭЛХАРТ", г. Краснодар
Адрес: 350072, г. Краснодар, ул. Митрофана Седина, д. 145/1, помещение 11
Контакты: (861) 255-97-54, elhart@elhart.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверку проводить по 26.51.70-001-12241237-2017 МП «Измерители-регуляторы серии ECD и ECV. Методика поверки», утвержденной в 2020 г. |
| Признание поверки | Первичная ООО «ЭЛХАРТ», г. Краснодар, РФ (аттестат аккредитации - № RA.RU.313516, шифр поверительного клейма - ДЭЭ)(комиссия №32-22). |
Поверители
Скачать
|
Описание типа РБ 03 10 8112 21 [2021-09-21]
rb-03-10-8112-21_2021-09-21.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 8112 21 [2021-11-22]
rb-03-10-8112-21_2021-11-22.pdf
|
Скачать |
Описание типа
Назначение
Измерители-регуляторы серии ECD и ECV предназначены для измерений аналоговых сигналов силы и напряжения постоянного тока, сигналов от термопреобразователей сопротивления и термопар, преобразований их в цифровой код и отображений на дисплее текущего значения измеряемых величин.
Описание
Принцип действия измерителей-регуляторов серии ECD и ECV основан на преобразовании мгновенных значений аналоговых входных сигналов в цифровую форму и вычислении значений измеряемых величин.
Измерители-регуляторы серии ECD и ECV применяются для регулирования и управления технологическими процессами в системах автоматического контроля в различных отраслях промышленности, коммунального и сельского хозяйства в составе автоматизированных комплексов управления.
Измерители-регуляторы реализуют следующие функции:
- измерение технологических параметров при помощи внешних первичных преобразователей с помощью универсального входа;
- работа в автоматическом и в ручном режимах;
- регулирование в автоматическом режиме согласно настроенной логике прибора (например ПИД, двухпозиционное регулирование);
- в ручном режиме - плавное или двухпозиционное задание выходного сигнала;
- аварийная сигнализация при выходе измеренного сигнала за допустимые границы;
- установка безопасного значения выходного сигнала в случае потери сигнала с первичных преобразователей или при выходе измеренного сигнала за допустимые границы;
- просмотр и изменение параметров прибора по интерфейсу RS-485 (протокол Modbus RTU);
- отображение измеренных сигналов на LED-индикаторе и отображение уставки;
- защита паролем от несанкционированного доступа к параметрам.

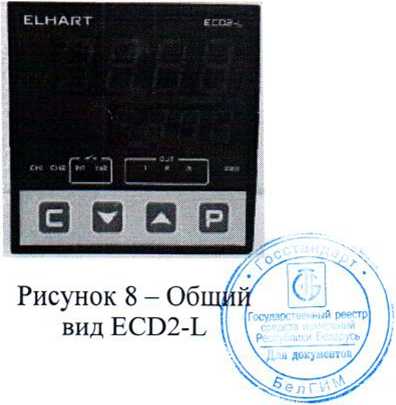

Фотографии общего вида измерителей-регуляторов серии ECD и ECV приведены на рисунках 1-8.

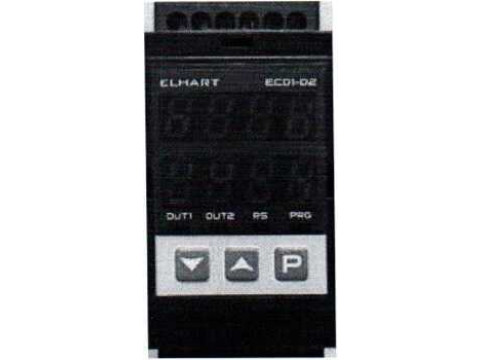

Рисунок 1 - Общий вид ECD1-D2
Рисунок 3 - Общий вид ECD4-L
Рисунок 5 - Общий вид ЕСV 1-М
Рисунок 2 - Общий вид ECD1-S
Рисунок 4 - Общий вид ECD8-L
сн! снг сит) cuts prg
Рисунок 7 - Общий вид ECD2-M
Рисунок 6 - Общий вид ECV1-L
Программное обеспечение
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077 - 2014. Идентификационные данные метрологически значимого ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационные данные (признаки) |
Значение | |||
|
Наименование прибора |
ECD1-D2 |
ECD1-S |
ECV1-M |
ECV1-L |
|
Идентификационное наименование ПО |
ПД.ЭЛХТ-ВПО-ПР01-М.07 |
ПД.ЭЛХТ-ВПО-ПР01-М.08 |
ПД.ЭЛХТ-ВПО-ПР01-М.05 |
ПД.ЭЛХТ-ВПО-ПР01-М.04 |
|
Номер версии ПО модификаций, не ниже |
vl.O |
vl.O |
vl.O |
vl.O |
|
Наименование прибора |
ECD2-M |
ECD2-L |
ECD4-L |
ECD8-L |
|
Идентификационное наименование ПО |
ПД.ЭЛХТ- ВПО-ПР01- М.01 |
ПД.ЭЛХТ-ВПО-ПР01-М.02 |
ПД.ЭЛХТ-ВПО-ПР01-М.06 |
ПД.ЭЛХТ-ВПО-ПР01-М.03 |
|
Номер версии ПО модификаций, не ниже |
v2.0 |
vl.O |
vl.O |
vl.O |
Обязательные метрологические требования
Обязательные метрологические требования приведены в таблицах 2, 3.
Таблица 2
|
Наименование характеристики |
Значение | ||||||
|
Тип измерителя |
ECD1-D2ECD1-S |
ECD4-L |
ECD8-L |
ECV1-M |
ECV1-L |
ECD2-M |
ECD2-L |
|
Количество измерительных каналов |
1 |
4 |
8 |
2 |
2 |
2 |
2 |
|
Диапазоны преобразования аналоговых сигналов |
от 0 до 20 мА, от 4 до 20 мА, от 0 до 10В |
от 0 до 5 мА. 0 до 20 мА. от 4 до 20 мА, от 0 до 1 В, от 0 до 10 В, от 0 до 75 мВ. от -50 до +50 мВ | |||||
|
Диапазоны преобразования сигналов от термопреобразователей сопротивления (ТС) |
50М, 100П, PtlOO, Pt 1000 (см. таблицу 3) |
50М, 100М, 500М, 1000М. 50П, 100П, 500П. 1000П, PtlOO, Pt500, PtlOOO, NilOO, Ni500, NilOOO (см. таблицу 3) | |||||
|
Диапазоны преобразования сигналов от термопар (ТП) |
L, К, J, В, S (см. таблицу 3) |
A-l, A-2, A-3, R, T, S, K. L, N, B. J (см.таблицу 3) | |||||
Таблица 3 - Температурные диапазоны ТС и ТП
|
Типы ТС и ТП |
Диапазон измерений, °C | |||||||
|
ECD1-D2 |
ECD1-S |
ЕС V 1-М |
ECV1-L |
ECD2-M |
ECD2-L |
ECD4-L |
ECD8-L | |
|
Термопары по ГОСТ Р 8.585-2001 | ||||||||
|
ТХК (L) |
от -50 до +800 |
от -200 до +800 |
от -200 до +800 |
от -50 до +800 | ||||
|
ТЖК (J) |
от -100 до +1200 |
от -210 до +1200 |
от -210 до +1200 |
от -100 до +1200 | ||||
|
ТНН (N) |
- |
от -200 до +1300 |
от -200 до +1300 |
- | ||||
|
ТХА (К) |
от -100 до +1372 |
от -200 до +1372 |
от -200 до +1372 |
от -100 до +1372 | ||||
|
ТПП (S) |
от 0 до +1700 |
от -50 до +1700 |
от -50 до +1700 |
от 0 до +1700 | ||||
|
ТПП (R) |
- |
от -50 до +1768 |
от -50 до +1768 |
- | ||||
|
ТПР (В) |
от 300 до +1820 |
от 300 до +1820 |
от 300 до +1820 |
от 300 до +1820 | ||||
|
TBP(A-l) |
- |
от 0 до +2500 |
от 0 до +2500 |
- | ||||
|
ТВР (А-2) |
- |
от 0 до +1800 |
от 0 до +1800 |
- | ||||
|
ТВР (А-3) |
- |
от 0 до +1800 |
от 0 до +1800 |
- | ||||
|
ТМК (Т) |
- |
от -200 до +400 |
от -200 до +400 |
- | ||||
|
Термопреобразователи сопротивления по ГОСТ 6651-2009 | ||||||||
|
50М (а=0,00428 °C'1) |
от -180 до +200 |
от-180 до +200 |
от-180 до +200 |
от -180 до +200 | ||||
|
100М (а=0,00428 °C’1) |
- |
от -180 до +200 |
от -180 до +200 |
- | ||||
|
500М (а=0,00428 °C'1) |
- |
от -180 до +200 |
от -180 до +200 |
- | ||||
|
1000М (а=0,00428 °C’1) |
- |
от -180 до +200 |
от -180 до +200 |
- | ||||
|
50М (а=0,00426 °C’1) |
- |
от -50 до +200 |
от -50 до +200 |
- | ||||
|
100М (а=0,00426 °C'1) |
- |
от -50 до +200 |
от -50 до +200 |
- | ||||
|
500М (а=0,00426 °C’1) |
- |
от -50 до +200 |
от -50 до +200 |
- | ||||
|
1000М (а=0,00426 °C’1) |
- |
от -50 до +200 |
от -50 до +200 |
- | ||||
|
50П (а=0,00391 °C'1) |
- |
от -200 до +850 |
от -200 до +850 |
- | ||||
|
100П (а=0,00391 °C1) |
от -200 до +850 |
от -200 до +850 |
от -200 до +850 |
от -200 до +850 | ||||
|
500П (а=0,00391 °C’1) |
- |
от -200 до +850 |
от -200 до +850 |
- | ||||
|
1000П (а=0,00391 °C’1) |
- |
от -200 до +850 |
от -200 до +850 |
- | ||||
|
РПОО (а=0,00385 °C'1) |
от -200 до +850 |
от -200 до +850 |
от -200 до +850 |
от -200 до +850 | ||||
|
Pt500 (а=0,00385 °C’1) |
- |
от -200 до +850 |
от -200 до +850 |
- | ||||
|
PtlOOO (а=0,00385 °C’1) |
от -200 до +850 |
от -200 до +850 |
от -200 до +850 |
от -200 до +850 | ||||
|
Nil00 (а=0,00617 °C'1) |
- |
от -60 до +180 |
от -60 до +180 |
- | ||||
|
Ni500 (а=0,00617 °C’1) |
- |
от -60 до +180 |
от -60 до +180 |
- | ||||
|
Nil000 (а=0,00617 °C’1 |
от -60 до +180 |
от -60 до +180 |
- | |||||
Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям Основные технические и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям, приведены в таблицах 4, 5.
Таблица 4
|
Наименование характеристики |
Значение | |
|
Разрядность отображения измеренного значения |
- аналоговых сигналов: 0.01 ед. изм.; - сигналов ТС: 0,1 °C; - сигналов ТП: 0,1 °C (при измеренном значении менее 1000 °C); 1 °C (при измеренном значении более 1000 °C) | |
|
Разрядность передачи измеренного значения по интерфейсу R.S-485 |
- аналоговых сигналов: 0,01 ед. изм.; - сигналов ТС: 0,1 °C; - сигналов ТП: 0,1 °C | |
|
Разрядность АЦП |
16 бит | |
|
Пределы допускаемой основной приведенной погрешности преобразования (приведенной к диапазону) |
±0,25 % |
±0,25 % (в рабочем диапазоне температур от -20 °C до +50 °C) |
|
Пределы допускаемой дополнительной приведенной погрешности |
±0,1 % на каждые 10 °C температуры окружающего воздуха, относительно температуры от ±15 °C до +25 °C | |
|
Количество выходных аналоговых каналов |
- |
от 0 до 2 (в зависимости от модификации) |
|
Диапазон выходного аналогового сигнала |
- |
от 0 до 20 мА с разрешением 2,5 мкА |
|
Разрядность ЦАП |
- |
13 бит |
|
Пределы допускаемой приведенной погрешности цифро-аналогового преобразования (приведенной к диапазону) |
- |
±0,15% |
|
Примечания 1. Для каналов измерений сигналов от термопар значения основной погрешности указаны без учёта погрешности канала компенсации температуры холодного спая. 2. Пределы допускаемой абсолютной погрешности встроенного датчика температуры (канала компенсации температуры холодного спая) ±2,0 °C. | ||
Таблица 5
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: |
от 90 до 240 |
|
- напряжение переменного тока, В | |
|
- частота переменного тока, Гц |
50 |
|
Потребляемая мощность, Вт | |
|
-ECD1-D2, ECD1-S |
3,0 |
|
- ЕСV 1-М, ECV1-L, ECD2-M, ECD2-L |
3,3 |
|
- ECD4-L, ECD8-L |
4,5 |
|
Габаритные размеры ШХВХГ, мм | |
|
-ECD1-D2 |
9О,2Х36,3Х57,5 |
|
-ECD1-S |
48x48x88,2 |
|
-ECV1-M, ECD2-M |
72х72х88,2 |
|
- ECV1-L, ECD2-L, ECD4-L, ECD8-L |
96х96х88,2 |
|
Масса, г, не более | |
|
- ECD1-D2, ECD1-S, ECD2-M, ECV1-M |
220 |
|
-ECV1-L, ECD2-L |
300 |
|
- ECD4-L |
380 |
|
- ECD8-L |
400 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °C |
от -20 до +50 |
|
- относительная влажность, % |
до 80 |
|
- атмосферное давление, кПа |
от 84 до 107 |
Знак утверждения типа
наносится на средство измерений и (или) на эксплуатационные документы
Комплектность
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Измеритель-регулятор |
- |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Руководство по эксплуатации |
- |
1 экз. на партию |
|
Методика поверки |
26.51.70-001-12241237-2017 МП |
1 экз. на партию |
Поверка
осуществляется по документу 26.51.70-001-12241237-2017 МП «Измерители-регуляторы серии ECD и ECV. Методика поверки», утвержденному ФГУП «ВНИИМС» 14.02.2020.
Основные средства поверки:
калибратор-измеритель унифицированных сигналов эталонный ИКСУ-2000, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 20580-06;
- магазин сопротивлений Р4831, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 48930-12;
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик с требуемой точностью.
Знак поверки в виде оттиска клейма и/или наклейки
свидетельство о поверке или в паспорт.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивлений из платины, меди и никеля. Общие технические требования и методы испытаний
ТУ 26.51.70-001-12241237-2017 Измерители-регуляторы серии ECD и ECV.
Технические условия
