Газоопределители химические и трубки индикаторные ГХ-Е
| Номер в ГРСИ РФ: | РБ 03 09 4924 21 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Производитель / заявитель: | АО «ПРОМБЕЗОПАСНОСТЬ», г. Екатеринбург |
Газоопределители химические и трубки индикаторные ГХ-Е предназначены для измерений массовой концентрации и объемной доли вредных веществ (оксида углерода, оксидов азота, диоксида серы, сероводорода, формальдегида, акролеина) в воздухе рабочей зоны и промышленных выбросах.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 4924 21 |
| Наименование | Газоопределители химические и трубки индикаторные ГХ-Е |
| Год регистрации | 2021 |
| Номер сертификата | 14297 |
| Дата регистрации | 2021-08-02 |
| Срок действия | 2025-03-27 |
| Получатель сертификата | АО «ПРОМБЕЗОПАСНОСТЬ», г. Екатеринбург, Российская Федерация (RU) |
Производитель / Заявитель
АО «ПРОМБЕЗОПАСНОСТЬ», г. Екатеринбург
Адрес: 620130, г. Екатеренбург, ул. Степана Розина, д.109
Контакты: тел: =7 (343) 210-50-70, promtrubka.ru
Поверка
| Межповерочный интервал / Периодичность поверки | -/6 мес*. |
| Метрологическое обеспечение | Аспираторы, входящие в состав газоопределителей, метрологически обеспечены в Республике Беларусь. Трубки индикаторные метрологически обеспечены в Республике Беларусь при наличии необходимых ГСО, внесенных в Госреестр СИ РБ и предусмотернных методикой поверки (НТК №13-15). |
| Методика поверки | * - Трубки индикаторные - бессрочный; аспираторы - 6 месяцев (12 месяцев - п.5.23 Постановления № 39). Поверку проводить по МП 23-221-2020 «ГСИ. Газоопределители химические и трубки индикаторные ГХ-Е. Методика поверки», утвержденной в 2020 г.; поверку аспираторов проводить по п. 2.4 АМ 5Е.00.000 РЭ «Аспираторы сильфонные АМ-5Е. Руководство по эксплуатации», утвержденному в 2015 г. |
| Признание поверки | Первичная при выпуске из производства: ЗАО "Промбезопасность" (номер реестра - №0199, шифр поверительного клейма - АКП)(НТК №07-12). |
Поверители
Скачать
|
Описание типа РБ 03 09 4924 21 [2016-03-29]
rb-03-09-4924-21_2016-03-29.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 4924 21 [2012-11-14]
rb-03-09-4924-21_2012-11-14.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 4924 21 [2021-10-14]
rb-03-09-4924-21_2021-10-14.pdf
|
Скачать |
Описание типа
Назначение
Газоопределители химические и трубки индикаторные ГХ-Е предназначены для измерений массовой концентрации и объемной доли вредных веществ (оксида углерода, оксидов азота, диоксида серы, сероводорода, формальдегида, акролеина) в воздухе рабочей зоны и промышленных выбросах.
Описание
Принцип действия газоопределителей химических и трубок индикаторных ГХ-Е (далее - газоопределители и трубки индикаторные) основан на линейноколористическом методе измерений и состоит в измерении длины слоя индикаторной массы в трубке индикаторной, изменившего окраску в результате взаимодействия с определяемым веществом.
Газоопределитель конкретной модификации состоит из трубки индикаторной для определения концентрации конкретного газа и аспиратора утвержденного типа. Допускается применение иного аспиратора при выполнении условий: аспиратор должен быть утвержденного типа и внесен в Федеральный информационный фонд по обеспечению единства измерений; метрологические характеристики аспиратора должны быть не ниже приведенных в таблице 1.
Трубка индикаторная является измерительной частью газоопределителя и представляет собой запаянную с двух концов стеклянную трубку, заполненную индикаторной массой.
Аспиратор служит для просасывания фиксированного объема пробы исследуемой газовой среды через трубку индикаторную и представляет собой сильфонный насос ручного действия.
Длина окрашенного слоя в трубке индикаторной зависит от количества определяемого вещества в исследуемой газовой среде.
Газоопределители и трубки индикаторные выпускаются в семи модификациях:
- ГХ-Е СО - 0,25 для определения концентрации оксида углерода;
- ГХ-Е СО - 5 для определения концентрации оксида углерода;
- ГХ-Е NO+NO2 - 0,005 для определения концентрации оксидов азота;
- ГХ-Е SO2 - 0,007 для определения концентрации диоксида серы;
- ГХ-Е H2S - 0,0066 для определения концентрации сероводорода;
- ГХ-Е СН2О - 1,5 для определения концентрации формальдегида;
- ГХ-Е С3Н4О - 1.0 для определения концентрации акролеина.
Вспомогательные патроны имеют две модификации:
- диазотирующий патрон (ДП) — для диазотирования индикаторноц.массы в трубке дикаторной ГХ-Е СзНдО - 1,0 (акролеин), поставляется и испбдьзуетсй? комплекте с трубкой индикаторной ГХ-Е СЗН4О - 1.0 (акролеин); - / С \
. . - . С.Ь 1
- окислительный патрон (ОП) — для перевода оксида азота NO в диоксид азота NO? при лабораторных анализах.

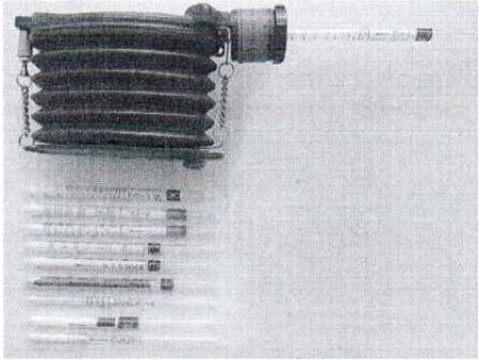

Общий вид газоопределителя химического и трубок индикаторных представлен на рисунке 1. Пломбирование газоопределителей химических и трубок индикаторных не предусмотрено.
Рисунок 1 — Общий вид газоопределителя химического и трубок индикаторных
Программное обеспечение отсутствует.
Обязательные метрологические требования
Обязательные метрологические требования приведены в таблице 1.
Таблица 1
|
Наименование характеристики |
Значение |
|
Диапазоны измерений концентраций, мг/м3 (%): - ГХ-Е СО - 0,25 - ГХ-Е СО - 5 - ГХ-Е NO+NO2 - 0,005 - ГХ-Е SO2-0.007 - ГХ-Е H?S-0.0066 - ГХ-ЕСН2О- 1,5 - ГХ-Е С3Н4О- 1.0 |
от 6,0 до 3. Г 1 О’ (от 0.0005 до 0.25) от 2,9-103 до 6,2-104 (от 0,25 до 5.00) от 2 до 1 • 102 (от 0,0001 до 0,005) от 5 до 2 • 102 (от 0.0002 до 0.007) от 4 до Г 102 (от 0.0003 до 0,0066) от 0,25 до 1,50 (от 1,9-1 О'’до 12,0 Ю"’) от 0,1 до 1,0 (от 4.0-10'6 до 43.0 10'6) |
|
Пределы допускаемой относительной погрешности газоопределителя и трубок индикаторных, %: - ГХ-Е СО-0.25 - ГХ-Е NO+NO2-0.005 - ГХ-Е SO2 - 0.007 - ГХ-Е H2S - 0,0066 - ГХ-Е СН2О- 1,5 - ГХ-Е С3Н4О- 1,0 |
±25 |
|
Пределы допускаемой приведенной к верхнему пределу измерений погрешности газоопределителя и трубок индикаторных ГХ-Е СО-5, % |
-15 |
Продолжение таблицы 1
|
Наименование характеристики |
Значение |
|
Номинальный объем пробы газовой среды, просасываемый через трубку индикаторную за один рабочий ход аспиратора, см3 |
100±5 |
|
Пределы допускаемой приведенной погрешности аспиратора, % |
±5 |
Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям
Основные технические и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям, приведены в таблице 2.
Таблица 2
|
Наименование характеристики |
Значение | |
|
Объем пробы исследуемой газовой среды, просасываемый через трубку индикаторную, см3: - ГХ-Е СО - 0,25 - ГХ-Е СО - 5 - ГХ-Е NO+NO2 - 0,005 - ГХ-Е SO2 - 0,007 - ГХ-Е H2S - 0,0066 - ГХ-Е СН20- 1,5 - ГХ-Е СзН4О- 1,0 |
100±5 или 1000±50 100±5 1000±50 1000±50 1000±50 1000±50 1000±50 | |
|
Смешение уровня индикаторной массы в трубке индикаторной относительно нулевой линии шкалы, мм, не более |
1 | |
|
Время просасывания (100±5) см3 пробы газовой среды через трубку индикаторную, с: - ГХ-Е СО-0,25 - ГХ-Е СО - 5 - ГХ-Е NO+NO2 - 0,005 - ГХ-Е SO2 - 0,007 - ГХ-Е H2S - 0,0066 - ГХ-Е СН20-1,5 - ГХ-Е СзН4О- 1,0 |
10±2 20±5 15±3 15±3 10±2 25±5 25±5 | |
|
Герметичность аспиратора (объем всасываемой пробы газовой среды за 1 мин при сжатом сильфоне аспиратора и заглушенном отверстии для подключения трубки индикаторной), см3, не более |
2,5 | |
|
Время раскрытия аспиратора без трубки индикаторной, с, не более |
2 | |
|
Габаритные размеры трубок индикаторных, мм, не более: - длина - диаметр наружный: для ГХ-Е СО - 0,25; ГХ-Е СО - 5; ГХ-Е NO+NO2 - 0,005; ГХ-Е SO2 - 0,007; ГХ-Е H2S - 0,0066 для ГХ-Е СН2О - 1,5; ГХ-Е С3Н4О - 1.0 |
128,0 7,3 5,2 | |
|
Габаритные размеры вспомогательных патронов, мм, не более: - длина - диаметр наружный |
128,0 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Масса 24 шт. (1 коробка) трубок индикаторных, кг, не более - ГХ-Е СО - 0,25; ГХ-Е СО - 5; ГХ-Е NO+NO2 - 0,005; ГХ-Е S02 - 0,007; ГХ-Е H2S - 6,0066 - ГХ-Е СзНдО- 1,0 с ДП - ГХ-Е СН2О - 1,5 (50 шт.) - ОП |
0,15 0,18 0,17 0,17 |
|
Условия эксплуатации: - температура окружающей среды, °C: для ГХ-Е СО - 5 для ГХ-Е СО - 0,25; ГХ-Е NO+NO2 - 0,005; ГХ-Е SO2 - 0.007; ГХ-Е H2S - 0,0066 для ГХ-Е СН20 - 1,5; ГХ-Е С3Н4О - 1,0; ДП - относительная влажность окружающего воздуха, %, не более - атмосферное давление, кПа |
от -10 до +50 от +5 до +35 от -5 до +35 80 от 84,0 до 106,7 |
|
Срок годности трубок индикаторных, лет - ГХ-Е СО - 0,25; ГХ-Е H2S - 0,0066 - ГХ-Е СО - 5; ГХ-Е NO+NO2 - 0,005; ГХ-Е S02 - 0,007; ГХ-Е СзНдО - 1,0; ГХ-Е СН2О- 1,5 - ДП; ОП |
3 1 1 |
Знак утверждения типа
наносится на средство измерений и (или) на эксплуатационные документы
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Газоопределитель химический и трубки индикаторные в составе: - трубки индикаторные - аспиратор утвержденного типа |
ГХ-Е |
1 шт.1 |
|
Индивидуальный комплект ЗИП к аспиратору |
— |
1 шт. |
|
Руководство по эксплуатации |
ГХ-Е.00.000 РЭ |
1 экз. |
|
Руководство по эксплуатации на аспиратор2 |
— |
1 экз. |
|
Методика поверки (копия)3 |
МП 23-221-2020 |
1 экз. |
|
1 Количество аспираторов 1 шт., количество трубок индикаторных в зависимости от заказа ■ Руководство по эксплуатации аспиратора утвержденного типа с обозначением изготовителя 3 По требованию заказчика | ||
Поверка
осуществляется по документ}7 МП 23-221-2020 «ГСП. Газоопределители химические и трубки индикаторные ГХ-Е. Методика поверки», утвержденному УНИИМ филиалом ФГУП «ВНИИМ им. Д. И. Менделеева» 28.04.2020.
Основные средства поверки: 5
.- генератор газовых смесей ГГС 1 разряда в диапазоне значений от Г10 % до 1210 % по Приказу Росстандарта от 14.12.2018 № 2664, per. № 45189-10;
- источник микропотоков газов и паров ИМ-ГТ1-176-М-А2 (акролеин) 1 разряда по Приказу Росстандарта от 14.12.2018 № 2664, per. № 68336-17;
- источник микропотоков газов и паров ИМ94-М-А2 (формальдегид) 1 разряда по Приказу Росстандарта от 14.12.2018 № 2664, per. № 15075-09.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений г требуемой точностью.
Знак поверки наносится на коробку с трубками индикаторными и hi свидетельство о поверке.
Сведения о методах измерений
приведены в документе СТО МИ 2606-2018 «Методика измерений массовых концентраций (объемных долей) оксида углерода, оксидов азота, диоксида сер я, сероводорода, формальдегида, акролеина в воздухе рабочей зоны, промышленных выбросах индикаторным (линейно-колористическим) методом с применением газоопределителей химических типа ГХ-Е», аттестованном ФГУП «УНИИМ>, аттестат аккредитации № RA.RU.311996 выдан 19.10.2016.
Нормативные документы
Приказ Росстандарта от 14.12.2018 № 2664 «Об утверждение Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах».
ТУ 20.59.52-003-16625682-2020 Газоопределители химические и трубки индикаторные ГХ-Е. Технические условия
