Контроллеры модульные противоаварийной защиты, регистрации и управления БАЗИС-100
| Номер в ГРСИ РФ: | РБ 03 13 6984 21 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Производитель / заявитель: | АО "Экоресурс", г. Воронеж |
Контроллеры модульные противоаварийной защиты, регистрации и управления БАЗИС-100 (далее по тексту — контроллеры БАЗИС-100 или контроллеры) предназначены для измерений унифицированных сигналов напряжения и силы постоянного электрического тока (в том числе сигналов от пассивных токовых датчиков), частотно-импульсных, сигналов от термопар, термопреобразователей сопротивления, расположенных во взрывоопасных зонах; архивирования информации и индикации на цветном графическом дисплее; приема информации от других модулей и контроллеров серии БАЗИС; реализации блокировок и управляющих сигналов по запрограммированным алгоритмам; регулирования по ПИД и другим законам; звуковой и световой сигнализации при срабатывании технологических уставок, передачи информации о нарушениях на внешние сигнальные табло; связи с другими устройствами через интерфейсы RS-485, Ethernet.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 6984 21 |
| Наименование | Контроллеры модульные противоаварийной защиты, регистрации и управления БАЗИС-100 |
| Год регистрации | 2021 |
| Номер сертификата | 14301 |
| Дата регистрации | 2021-08-02 |
| Срок действия | 2026-04-06 |
| Получатель сертификата | АО "Экоресурс", г. Воронеж, Российская Федерация (RU) |
Производитель / Заявитель
АО "Экоресурс"
Адрес: Воронеж, 394026, пр-т Труда, д. 111
Контакты: +7 473 272 78 19, факс: +7 473 272 78 20
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверка проводится по 5ДА2.407. 017МП "Контроллеры модульные противоаварийной защиты, регистрации и управления БАЗИС-100. Методика поверки", утвержденной в 2016 г. |
| Признание поверки | Первичная при выпуске из производства: Воронежский ЦСМ (аттестат аккредитации - №RA.RU.311467, шифр поверительного клейма - БМ)(НТК №03-19). |
Поверители
Скачать
|
Описание типа РБ 03 13 6984 21 [2019-09-05]
rb-03-13-6984-21_2019-09-05.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 6984 21 [2021-10-14]
rb-03-13-6984-21_2021-10-14.pdf
|
Скачать |
Описание типа
Назначение
Контроллеры модульные противоаварийной защиты, регистрации и управления БАЗИС-100 (далее по тексту — контроллеры БАЗИС-100 или контроллеры) предназначены для измерений унифицированных сигналов напряжения и силы постоянного электрического тока (в том числе сигналов от пассивных токовых датчиков), частотно-импульсных, сигналов от термопар, термопреобразователей сопротивления, расположенных во взрывоопасных зонах; архивирования информации и индикации на цветном графическом дисплее; приема информации от других модулей и контроллеров серии БАЗИС; реализации блокировок и управляющих сигналов по запрограммированным алгоритмам; регулирования по ПИД и другим законам; звуковой и световой сигнализации при срабатывании технологических уставок, передачи информации о нарушениях на внешние сигнальные табло; связи с другими устройствами через интерфейсы RS-485, Ethernet.
Описание
Контроллер строится по модульному принципу. Модуль — минимальная неделимая единица контроллера, выполняющая однотипные функции.
Контроллер в своем составе может иметь следующие основные виды модулей:
• входных аналоговых или двухпозиционных каналов (ВК);
• выходных управляющих токовых или дискретных каналов (УК);
• процессорный (ПР);
• коммуникационный (МК);
• источник питания (ИП);
• панель управления (ПУ);
• расположенный во взрывоопасной зоне (МПЗ).
Различные модификации контроллеров БАЗИС-100 по
функциональному назначению формируются путем набора соответствующих аппаратных модулей. Конкретная модификация модуля записывается в виде «Б 100.N», где N - цифро-буквенный код, описывающий вид, конструктивные и программные особенности модуля, а также его исполнение.
На корпусе каждого модуля контроллера располагается металлическая
бирка с указанием порядкового номера изделия по системе^ предприятия-изготовителя.
Модули контроллера строятся на базе микропроцессорных однокристальных микро-контроллеров и имеют искробезопасное и обыкновенное (без искрозащиты) исполнения.
Измерение входных сигналов от аналоговых датчиков осуществляется модулями входных каналов различного вида (измерительными модулями), содержащими аналого-цифровой преобразователь. Используются входные модули с однотипными каналами и комбинированные. С помощью специальных модулей сопряжения осуществляется наращивание структуры контроллеров БАЗИС-100.

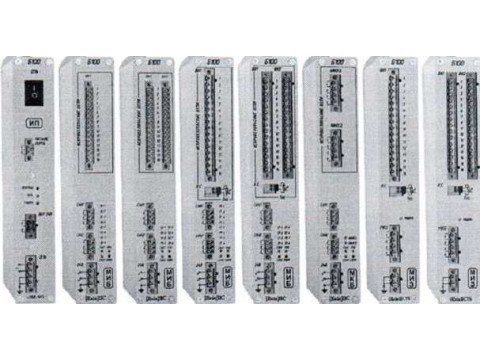

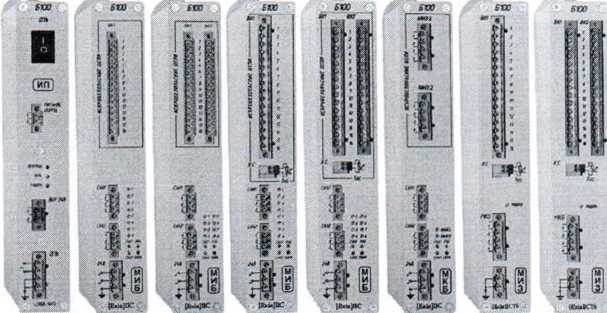

Общий вид измерительных модулей контроллеров БАЗИС-100 показан на рисунке 1.
Рисунок 1 — Общий вид измерительных модулей контроллера БАЗИС-100
Программное обеспечение
Структура программного обеспечения (ПО) контроллеров БАЗИС-100 определяется их технической структурой:
-метрологически значимая часть состоит из следующих подпрограмм, реализуемых в измерительных модулях:
- подпрограмма измерений аналоговых сигналов (measurement);
- подпрограмма обработки аналоговых сигналов и хранения значений (processing);
- подпрограмма передачи значений по цифровому интерфейсу (CAN. RS-485) (transmission);
-метрологически незначимая часть: ПО верхнего уровня контроллеров БАЗИС-100 (обеспечивает работу модуля процессора), ПО не метрологических модулей нижнего уровня (модулей дискретного ввода/вывода, управления и других), метрологически незначимая часть ПО измерительных модулей (подпрограмма общего функционирования измерительного модуля).
Относительная погрешность вычислений ПО измерительных модулей контроллеров БАЗИС-100 включена в допускаемую абсолютную погрешность.
ПО модулей контроллеров БАЗИС-100 хранится в микросхеме энергонезависимой памяти, запаянной на печатной плате и недоступно для изменения без разборки корпуса модуля и применения специальных программно-аппаратных средств прошивки (программаторов), ./используемых при изготовлении. || носулоретэ''н«й ре«стр| ||
Таблица 1 — Идентификационные данные метрологически значимого ПО контроллера
|
Идентификационные данные (признаки) |
Значение | ||
|
Идентификационное наименование ПО |
measurement |
processing |
transmission |
|
Номер версии (идентификационный номер) ПО |
1.00 |
1.00 |
1.00 |
|
Цифровой идентификатор ПО |
D2D9A20A |
62D2A767 |
A3D44D25 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
CRC32 |
CRC32 |
Обязательные метрологические требования
Обязательные метрологические требования приведены в таблице 2.
Таблица 2
|
Вид входного сигнала |
Диапазон преобразований входного сигнала |
Пределы допускаемой приведенной к диапазону (абсолютной) погрешности преобразований | |
|
Термопары * |
L |
От -7,831 до -3,005 мВ (от-150 °C до -50 °C) |
±0,7 % (±0,7 °C) |
|
Свыше -3,005 до 18,642 мВ (свыше -50 °C до +250 °C) |
±0,17% (±0,5 °C) | ||
|
Свыше 18,642 до 57,859 мВ (свыше +250 °C до +700 °C) |
±0,18% (±0,8 °C) | ||
|
К |
От -4,913 до 16,397 мВ (от-150 °C до +400 °C) |
±0,18% (±0,8 °C) | |
|
Свыше 16.397 до 41,276 мВ (свыше +400 °C до +1000 °C) |
±0,18% (±1,2 °C) | ||
|
Свыше 41,276 до 52,410 мВ (свыше +1000 °C до +1300 °C) |
±0,2 % (±1,9 °C) | ||
|
N |
От -3,336 до 47,513 мВ (от-150 °C до+1300 °C) |
±0,09 % (±1,3 °C) | |
|
В |
От 1,242 до 13,591 мВ (от +500 °C до+1800 °C) |
0,34 % (±4,4 °C) | |
|
S |
От 1,441 до 16,777 мВ (от +200 °C до+1600 °C) |
±0,23 % (±3,2 °C) | |
|
Вид входного сигнала |
Диапазон преобразований входного сигнала |
Пределы допускаемой приведенной к диапазону (абсолютной) погрешности преобразований | |
|
Термопары * |
R |
От 1,469 до 18.849 мВ (от +200 °C до+1600 °C) |
±0.19% (±2,6 °C) |
|
А-1 |
От 0 до 33,640 мВ (от 0 °C до +2500 °C) |
±0,16% (±4,0 °C) | |
|
А-2 |
От 0 до 27,232 мВ (от0°С до+1800 °C) |
±0,21 % (±3,8 °C) | |
|
А-3 |
От 0 до 26,773 мВ (от0°С до+1800 °C) |
±0,21 % (±3,8 °C) | |
|
Е |
От -7,279 до 76,373 мВ (от-150 °C до+1000 °C) |
±0.1 % (±1,2 °C) | |
|
Т |
От -4,648 до 20.872 мВ (от-150 °C до +400 °C) |
±0,16% (±0,9 °C) | |
|
J |
От -4,633 до 69,553 мВ (от-100 °C до+1200 °C) |
±0,1 % (±1,3 °C) | |
|
Термопреобразователи сопротивления |
юп, PtlO |
ЮП: от 1,72 до 39,52 Ом PtlO: от 1,85 до 39,05 Ом (от -200 °C до +850 °C) |
±0,19% (±2,0 °C) |
|
50П, Pt5O |
50П: от 8,62 до 69,56 Ом Pt50: от 9,26 до 69,26 Ом (от -200 до+100 °C) |
±0,17% (±0,5 °C) | |
|
50П: свыше 69,56 до 124,71 Ом Pt50: свыше 69,26 до 123,55 Ом (свыше +100 °C до +400 °C) |
±0,23 % (±0,7 °C) | ||
|
50П: свыше 124,71 до 197,58 Ом Pt50: свыше 123,55 до 195,24 Ом (свыше +400 °C до +850 °C) |
±0,22 % (±1.0 °C) | ||
|
100П, Pt 100 |
1 ООП: от 17,24 до 139,11 Ом РП00:от 18,52 до 138,51 Ом (от-200 °C до+100 °C) |
±0,17% (±0,5 °C) | |
|
100П: свыше 139,11 до 249,41 Ом Pt 100: свыше 138,51 до 247,09 Ом (свыше +100 °C до +400 °C) |
±0.23 % (±0,7 °C) | ||
|
100П: свыше 249,41 до 395,16 Ом Pt 100: свыше 247,09 до 390.48 Ом (свыше +400 °C до +850 °C) |
±0,22 % (±1,0 °C) | ||
Продолжение таблицы 2
|
Вид входного сигнала |
Диапазон преобразований входного сигнала |
Пределы допускаемой приведенной к диапазону (абсолютной) погрешности преобразований | |
|
Термопреобразователи сопротивления |
ЮМ |
От 2,05 до 18,56 Ом (от-180 °C до +200 °C) |
±0.34 % (±1,3 °C) |
|
50М |
От 10,27 до 60,7 Ом (от-180 °C до +50 °C) |
±0,13 % (±0.3 °C) | |
|
Свыше 60,7 до 92,8 Ом (свыше +50 °C до +200 °C) |
±0,27 % (±0.4 °C) | ||
|
100М |
От 20,53 до 121,40м (от-180 °C до+50 °C) |
±0.13% (±0.3 °C) | |
|
Свыше 121,4 до 185,6 Ом (свыше +50 °C до +200 °C) |
±0,27 % (±0,4 °C) | ||
|
100Н |
От 69,45 до 223,21 Ом (от -60 °C до+180 °C) |
±0,13 % (±0,3 °C) | |
|
Сила постоянного тока |
От 0 до 20 мА, от 4 до 20 мА |
±0,25 % | |
|
Напряжение постоянного тока |
От 0 до 100 мВ. от 0 до 1 В, от 0 до 10В |
±0,2 % | |
|
Частотно-импульсные сигналы |
От 1 до 1000 Гц |
±0.05 % ** | |
|
Свыше 1000 до 10 000 Гц |
±0,1 % ** | ||
|
Примечания: * — пределы допускаемой погрешности даны с учетом погрешности канала компенсации температуры холодного спая (без учета погрешности компенсационного термопреобразователя сопротивления). Пределы допускаемой абсолютной погрешности компенсационного термопреобразователя сопротивления (PtlOO, класс В, поставляется в комплекте) не более ±0,5 °C; * * — пределы допускаемой относительной погрешности. | |||
Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям
Основные технические и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям, приведены в таблице 3.
Таблица 3
|
Наименование характеристики |
Значение |
|
Рабочие условия применения: -температура окружающей среды, °C - относительная влажность при температуре +30 °C и более низких температурах без конденсации влаги, % - атмосферное давление, кПа |
от +5 до +40 до 75 от 84 до 106,7 |
|
Параметры электрического питания: Напряжение питания основных модулей контроллеров БАЗИС-10 и выходное напряжение модуля питания при напряжении сети переменного тока 220 В. В: - постоянный ток |
24±1,2 |
|
Модуль питания: - напряжение перемененного тока, В - частота, Гц |
220+10 % 50±1 |
|
Габаритные размеры, масса, потребляемая мощность контроллера зависят от комплекта модулей, входящих в состав контроллера | |
Знак утверждения типа
наносится на средство измерений и (или) на эксплуатационные документы
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Контроллер с комплектом модулей из набора по документации 5ДА2.407.017 в соответствии с заказом потребителя |
БАЗИС-100 |
1 шт. |
|
комплект монтажных и запасных частей |
1 комплект | |
|
Руководство по эксплуатации |
5ДА2.407.017 РЭ |
1 экз. |
|
Паспорта модулей комплекта |
5ДА2.407.017ПС |
1 комплект |
|
Методика поверки |
5ДА2.407.017МП |
1 экз. |
|
Программа автономной поверки измерительных каналов отдельного модуля контроллера на электронном носителе |
- |
1 экз. |
|
Программа конфигурирования и чтения архивов на электронном носителе |
- |
1 экз. |
Поверка осуществляется в соответствии с документом 5ДА2.407.017 МП
«Контроллеры модульные противоаварийной защиты, управления БАЗИС-100. Методика поверки», ФГУП«ВНИИМС» 15.02.2016.
регистирации и
Сведения о методах измерений
приведены в разделе 8 «Работа» руководств по эксплуатации 5ДА2.407.017 РЭ
Нормативные документы
ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные
ГОСТ 6651-2009 Государственная система обеспечения единства измерений. Термо-преобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
ТУ 4210-017-35846590-10 (5ДА2.407.017 ТУ) Контроллер модульный противоаварийной защиты, регистрации и управления БАЗИС-100. Технические условия
