Установки топливораздаточные УТЭД-М
| Номер в ГРСИ РФ: | РБ 03 07 5908 21 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Производитель / заявитель: | ООО "Ливенка", г. Ливны |
Установки топливораздаточные УТЭД-М (далее - установки), предназначены для измерений объема и массы продукта (бензин, керосин, дизельное топливо, масла) вязкостью от 0,55 до 300 мм2/с (от 0,55 до 300 сСт) при выдаче в баки транспортных средств и в тару потребителя.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 5908 21 |
| Наименование | Установки топливораздаточные УТЭД-М |
| Год регистрации | 2021 |
| Номер сертификата | 14303 |
| Дата регистрации | 2021-08-02 |
| Срок действия | 2025-04-24 |
| Получатель сертификата | ООО "Ливенка", г. Ливны Орловской обл., Российская Федерация (RU) |
Производитель / Заявитель
ООО "Ливенка"
Адрес: 303854, г. Ливны, Орловская обл., ул. Елецкая, 58
Контакты: тел.: (48677) 7-30-55 / факс: (48677) 2-16-89
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Метрологическое обеспечение | Установки метрологически обеспечены в Республике Беларусь при условии предоставления заказчиком или обслуживающей организацией мерника эталонного или установки УПМ (в зависимости от реализуемого метода поверки). |
| Методика поверки | Поверку проводить по 397.00.00.00 МП «ГСИ. Установки топливораздаточные УТЭД-М. Методика поверки» с изменением №1, утвержденным в 2017 г. |
| Признание поверки | Первичная при выпуске из производства: ООО "Промприбор" (аттестат аккредитации - №RA.RU.311649, шифр поверительного клейма - ВШС)(НТК №11-17). |
Поверители
Скачать
|
Описание типа РБ 03 07 5908 21 [2016-04-21]
rb-03-07-5908-21_2016-04-21.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 5908 21 [2018-06-13]
rb-03-07-5908-21_2018-06-13.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 5908 21 [2021-11-15]
rb-03-07-5908-21_2021-11-15.pdf
|
Скачать |
Описание типа
Назначение
Установки топливораздаточные УТЭД-М (далее - установки), предназначены для измерений объема и массы продукта (бензин, керосин, дизельное топливо, масла) вязкостью от 0,55 до 300 мм2/с (от 0,55 до 300 сСт) при выдаче в баки транспортных средств и в тару потребителя.
Описание
Измерительная установка состоит из гидравлической части, блока индикации и управления. Гидравлическая часть может состоять из нескольких идентичных гидравлических систем (до 10).
Каждая гидравлическая система включает в себя: фильтр очистки продукта с тонкостью фильтрования до 20 мкм (сменный фильтрующий элемент из специальной фильтровальной бумаги); массовый расходомер кориолисового типа, либо объемный расходомер турбинного типа или с овальными шестернями оснащенный встроенным датчиком импульсов; двухходовой электромагнитный клапан, предназначенный для блокировки подачи топлива в нерабочем режиме и снижения потока в конце измеряемой дозы, а также для блокировки данной гидравлической системы при выходе ее из строя; обратный клапан, предназначенный для перекрытия трубопровода с целью исключения движения продукта в обратном направлении.
В составе установки может устанавливаться насос, газоотделитель соответствующей производительности и измеритель плотности. Установки исполнения «Норд» (исполнения для холодного климата) дополнительно комплектуются устройствами электрообогрева.
Гидравлическая система установки обеспечивает измерение объема и массы светлых нефтепродуктов вязкостью от 0,55 до 6,0 мм2/с (от 0,55 до 6,0 сСт) и масел вязкостью от 6,0 до 300 мм2/с (от 6,0 до 300 сСт). Значение диапазона вязкости указывается в обозначении установки.
Блок управления и индикации установки выполнен в виде электронной платы, размещенной в герметичном корпусе, содержащей входные и выходные электрические цепи предназначен для управления режимами налива; дозирования заданного объема или массы продукта путем управления исполнительными механизмами, запорной арматурой; получения, хранения, отображения на дисплее и передачи измеряемых величин по интерфейсу связи на внешнее управляющее устройство. На индикаторах блока управления отображается информацию об измеренном количестве перекачанного продукта:
- объем разовой дозы в литрах;
- масса разовой дозы в килограммах;
- суммарный объем в литрах;
- суммарная масса в килограммах;
- текущая температура продукта*;
- текущая плотность продукта*;
-информация о цене и стоимости продукта и отпущенной дозы*;
-информация о текущем состоянии блока управления.
* опционально при заказе.
Установки могут производить:
- модификация УТЭД-M/V непосредственное измерение объема (при комплектации объемными расходомерами счетчики жидкости СЖ-ППО и СЖ-ПП ? (регистрационный номер РБ 03 07 4749 16) и измерение массы косвенным методом (при дополнительной комплектации плотномером), при котором встроенный объемный расходомер производит непосредственное измерение объем а отпущенного продукта, плотность продукта измеряется поточным плотномером «Плот 3» (Плот ЗМ) (регистрационный номер РБ 03 08 3740 18) (или вносите? вручную в память контроллера управления по ранее полученным данным). По полученным данным отпущенного объема и плотности, контроллер (блок) управления или программное обеспечение «АРМ оператора налива» производит программное определение отпущенной массы продукта.
Все измеренные первичными преобразователями данные (объем, плотность, масса) передаются на управляющий контролер (блок) управления, который имеет программное обеспечение (в дальнейшем - ПО) и обеспечивает прием и обработку полученной информации как от первичных преобразователей, так и от внешних систем управления. На основании полученной информации, внешних команд л собственного алгоритма, заложенного в программном обеспечении, контроллеэ осуществляет управление исполнительными устройствами и механизмами л производит дозированный отпуск продукта с отображением информации на собственных индикаторах и ее передачей на внешние устройства по интерфейс/ связи.

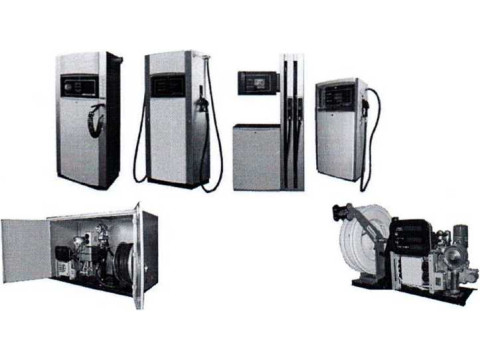

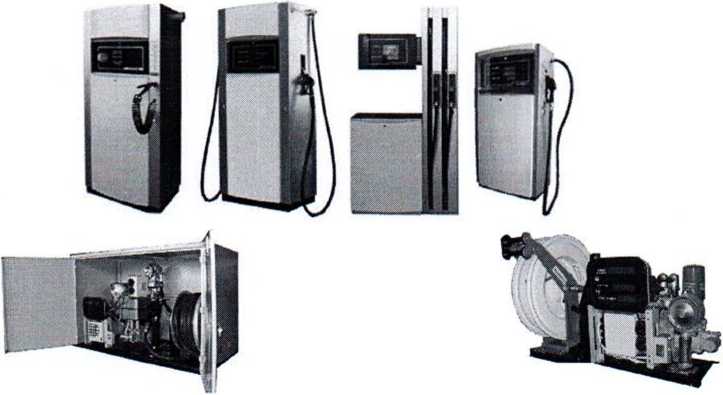

Внешний вид установок топливораздаточных УТЭД-М представлен на фото 1.
Фото 1 - Внешний вид установок топливораздаточных УТЭД-М

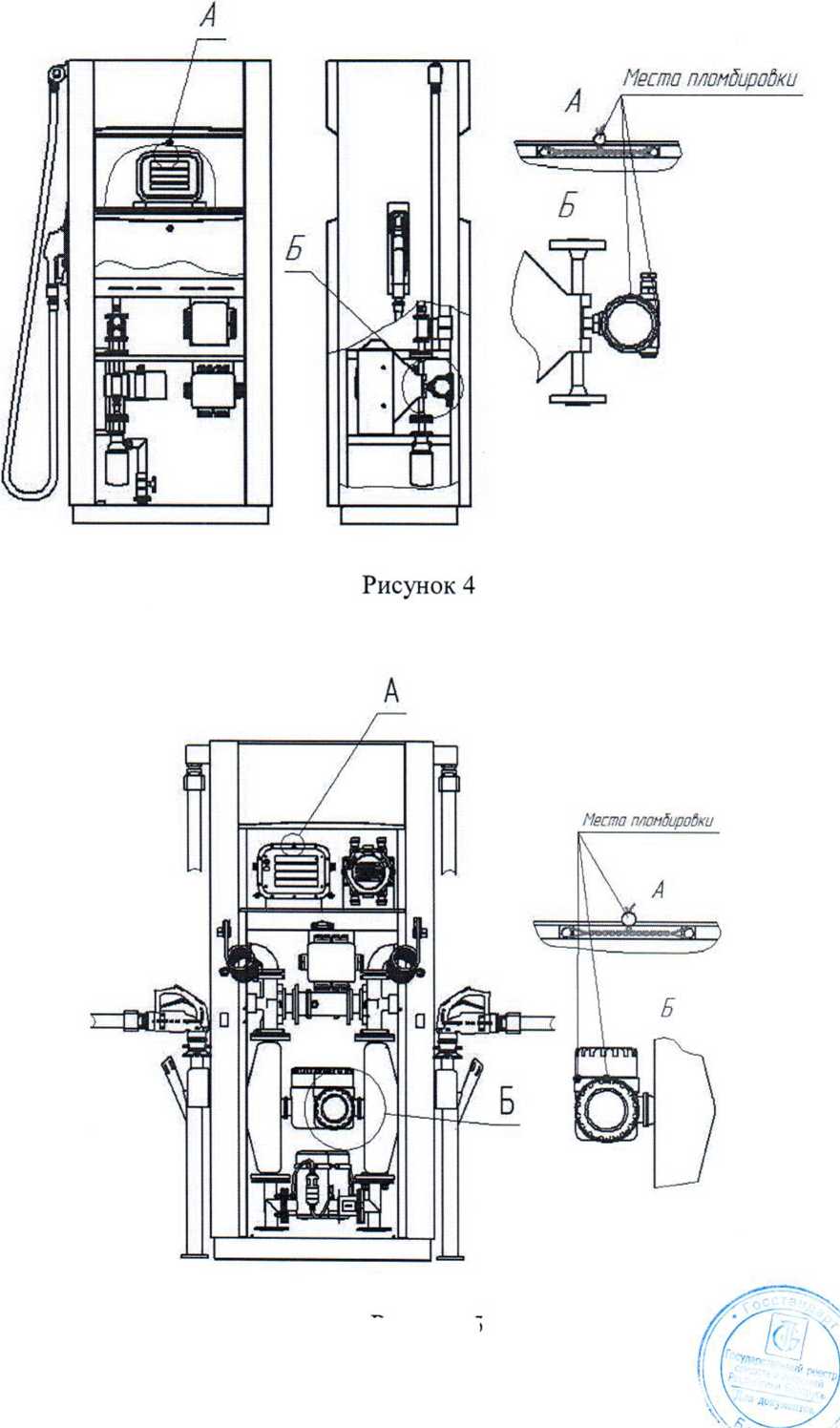

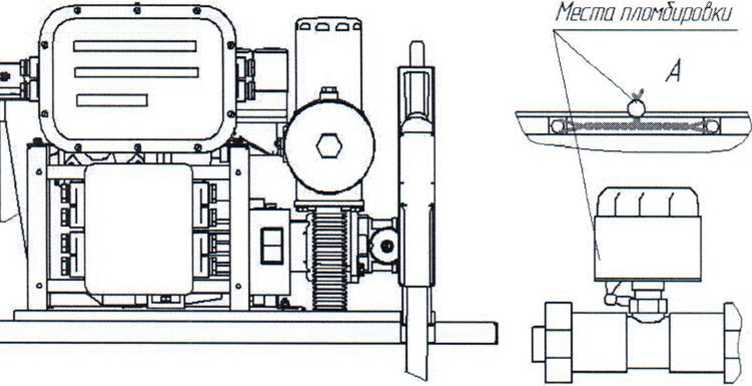

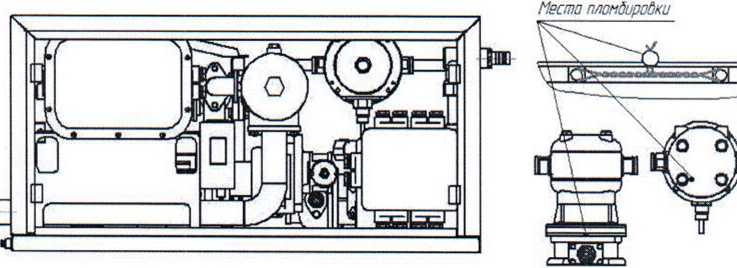

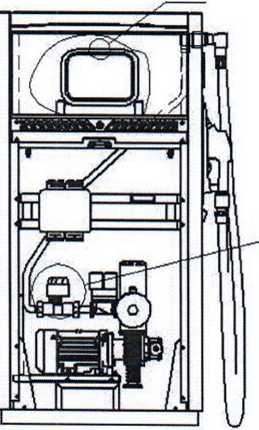

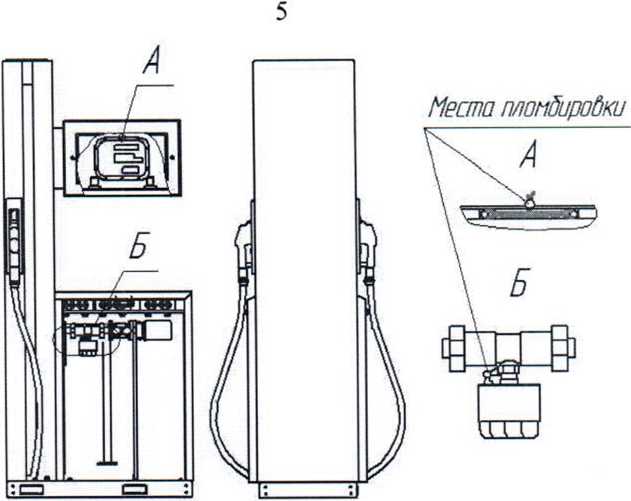

Общий вид установок с указанием мест пломбировки рисунках 1 - 6.
Рисунок 1
Рисунок 2
Рисунок 6
Программное обеспечение
Программное обеспечение (ПО) подразделяется на метрологически значимое и метрологически незначимое. Метрологически значимое ПО используется только для получения, преобразования и передачи измерительных данных. ПО, которое используется для обеспечения безопасности и управления технологическим процессом, является метрологически незначимым.
Канал прохождения измерительной информации включает в себя расходомер (объемный или массовый), контроллер управления (КУП, БУИ) и персональный компьютер. При наличии в составе установки плотномера, измеренные им значения плотности, передаются в контроллер или ПК для дальнейшего расчета массы жидкости.
ПО, установленное в центральном процессоре БУИ или КУП, содержит метрологически значимые части.
Механическая защита от несанкционированного доступа к процессорам с записанными микропрограммами, осуществляется путем пломбирования корпуса прибора. Кроме того, предусмотрена программная защита от считывания и изменения микропрограмм контроллеров. Защита от несанкционированного доступа к программам на персональном компьютере достигается встроенными средствами операционной системы: идентификацией пользователя с помощью индивидуального имени пользователя и пароля; разделением прав доступа пользователей на уровни: администратора и пользователя. Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Наименование ПО |
|
Микропрограмма центрального п |
роцессора БУИ |
|
Идентификационное наименование ПО |
BUI |
|
Номер версии (идентификационный номер) ПО |
z ОЦ |
|
Цифровой идентификатор ПО |
■'0X6D49 |
|
6 Продолжение таблицы 1 | |
|
Идентификационные данные (признаки) |
Наименование ПО |
|
Микропрограмма центрального п |
роцессора КУП |
|
Идентификационное наименование ПО |
KUP ver.OF |
|
Номер версии (идентификационный номер) ПО |
07 |
|
Цифровой идентификатор ПО |
0х4А47 |
|
АРМ оператора налива и слива | |
|
Идентификационное наименование ПО |
ARM |
|
Номер версии (идентификационный номер) ПО |
2В |
|
Цифровой идентификатор ПО |
542F6EA2 |
|
Микропрограмма центрального процессора контроллера «Весна-ТЭЦ2-ЗК» | |
|
Идентификационное наименование ПО |
TR |
|
Номер версии (идентификационный номер) ПО |
08 |
|
Цифровой идентификатор ПО |
OxOO53O9CD |
Обязательные метрологические требования
Обязательные метрологические требования приведены в таблице 2,
Таблица 2__________________________________________________
|
Наименование параметра |
Значение параметра |
|
Диапазон измерений объемного расхода, дм3/мин |
от 0 до 400 |
|
Диапазон измерений массового расхода, кг/мин |
от 0 до 350 |
|
Наименьший расход через один счетчик, дм3/мин |
5 |
|
Наименьший расход через один счетчик, кг/мин |
4 |
|
Диапазон вязкости измеряемого продукта, мм2/с - светлые нефтепродукты - масла |
от 0,55 до 6,0 от 6,0 до 300 |
|
Минимальная доза выдачи через один счетчик, дм3 |
2 - при расходе 50 дм3/мин 10 - при расходах 100, 150дм’7мин 50 - при расходах от 200 до 400 дм3/мин |
|
Минимальная доза выдачи через один счетчик, кг |
2 - при расходе 50 дм^/мин 8 - при расходах 100, 150 дм3/мин 40 - при расходах от 200 до 400 дм'7мин |
|
Пределы допускаемой основной относительной погрешности измерения объема при температуре 20±5 °C, %, не более |
±0,15; ±0,25 |
|
Пределы допускаемой основной относительной погрешности измерения массы при температуре 20±5 °C. %, не более |
±0.15; ±0,25 |
Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям
Основные технические и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям, приведены в таблице 3.
Таблица 3
|
Наименование параметра |
Значение параметра |
|
Наибольшие допускаемые изменения действительных значений погрешности при температуре отличной от 20±5 °C в пределах температуры окружающей среды и температуры продукта: от - 40 °C до + 50 °C - для светлых нефтепродуктов, %, не более; от + 6 °C до + 50 °C - для масел, %, не более |
±0,15; ±0,25 |
|
Сходимость показаний, % |
10,15 |; 10,25 | |
|
Номинальная тонкость фильтрования, мкм |
20;60;200 |
|
Цена деления указателя разового учета, дм-' |
0,01 |
|
Цена деления указателя разового учета, кг |
0,01 |
|
Цена деления указателя суммарного учета, дм5 |
0,01 |
|
Цена деления указателя суммарного учета, кг |
0.01 |
|
Верхний предел показаний указателя разового учета, дм3, не менее |
999,99 |
|
Верхний предел показаний указателя разового учета, кг, не менее |
999,99 |
|
Верхний предел показаний указателя суммарного учета, дм3, не менее |
999999,99 |
|
Верхний предел показаний указателя суммарного учета, кг, не менее |
999999.99 |
|
Длина раздаточного рукава, м |
не менее 3,5 |
|
Потребляемая мощность, кВт, не более |
Согласно РЭ |
|
Напряжение питания, В - электронасоса - контроллера управления, цепей управления |
З8о:}^ от 12 до 24; 220^ |
|
Количество видов топлива, шт. |
от 1 до 5 |
|
Габаритные размеры (длина, ширина, высота), мм, не более |
Согласно РЭ |
|
Масса, кг, не более |
Согласно РЭ |
|
Условия эксплуатации, °C: температура окружающей среды - для исполнений «Норд» |
от - 45 до + 40 от - 60 до + 40 |
|
Условия транспортирования и хранения: температура окружающей среды, °C относительная влажность, % |
от - 50 до + 50 от 30 до 100 |
|
Средний срок службы, лет, не менее |
12 |
Знак утверждения типа
наносится на средство измерений и (или) на эксплуатационные документы
Комплектность
Таблица 4
|
Наименование |
Кол-во |
Примечание |
|
Установка топливораздаточная УТЭД-М |
1 |
в соответствии с заказом |
|
Упаковка |
1 | |
|
Руководство по эксплуатации 397.00.00.00РЭ |
1 |
/ Z \( |
|
Формуляр 397.00.00.00 ФО |
1 | |
|
Методика поверки 397.00.00.00 МП с изменением № 1 |
1 |
м-в соответствии с заказом |
Поверка
осуществляется по документу 397.00.00.00 МП «ГСП. Установки топливораздаточные УТЭД-М. Методика поверки» с изменением № 1,
утвержденному ФГУП «ВНИИМС» 17 ноября 2017 г.
Основные средства поверки:
-установка поверочная средств измерений объема и массы УПМ (регистрационный № 45711-16), с погрешностью ±0,05 %;
-мерники образцовые 2 разряда М2р по ГОСТ 8.470-82, с погрешностью ±0,05 %;
-секундомер СОПпр-2А-3-221 ТУ 25-1894.003-90 с погрешностью ±0,4 с;
-термометр с ценой деления 0,1 °C и диапазоном измерения от минус 60 °C до плюс 50 °C с погрешностью ±1 °C.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или в паспорт системы.
Нормативные документы
ТУ 4213-002-75666573-2014 Установки топливораздаточные УТЭД-М.
Технические условия
Сведения о методах измерений
приведены в эксплуатационном документе.
