Счетчики статические активной энергии однофазные «Гран-Электро СС-101»
| Номер в ГРСИ РФ: | РБ 03 13 8113 21 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Счетчики электроэнергии |
| Производитель / заявитель: | НПООО «ГРАН-СИСТЕМА-С», г. Минск |
|
Описание типа РБ 03 13 8113 21 [2021-09-06]
rb-03-13-8113-21_2021-09-06.pdf
|
Скачать |
Область применения - промышленные предприятия, объекты коммунального хозяйства и энергосистемы. Счетчики могут применяться как автономно, так и в составе автоматизированных систем контроля и учета электроэнергии.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 8113 21 |
| Наименование | Счетчики статические активной энергии однофазные «Гран-Электро СС-101» |
| Год регистрации | 2021 |
| Номер сертификата | 14304 |
| Дата регистрации | 2021-08-17 |
| Срок действия | 2026-08-17 |
| Получатель сертификата | НПООО "ГРАН-СИСТЕМА-С", г. Минск, Республика Беларусь |
Производитель / Заявитель
НПООО "ГРАН-СИСТЕМА-С"
Адрес: ул. Ф. Скорины, 54А, 220141, г. Минск
Контакты: (017) 265-82-03 / info@strumen.com
Поверка
| Межповерочный интервал / Периодичность поверки | 96 мес. |
| Методика поверки | МРБ МП.3010-2020 «Система обеспечения единства измерений Республики Беларусь. Счетчики статические активной энергии однофазные «Гран-Электро СС-101». Методика поверки» (в редакции извещения № 1). |
Поверители
Скачать
|
Описание типа РБ 03 13 8113 21 [2021-09-06]
rb-03-13-8113-21_2021-09-06.pdf
|
Скачать |
Описание типа
Назначение
Область применения - промышленные предприятия, объекты коммунального хозяйства и энергосистемы. Счетчики могут применяться как автономно, так и в составе автоматизированных систем контроля и учета электроэнергии.
Описание: Принцип действия счетчика заключается в преобразовании значений входного напряжения и силы тока в цифровые коды, с последующей обработкой микропроцессором. Микропроцессор реализует измерительные алгоритмы и управляет работой всех узлов счетчика.
Модификации счетчиков имеют одинаковые метрологические характеристики, единые схемно-технические решения и отличаются в зависимости от значения базового (максимального) тока, количества тарифов, наличию и типу интерфейсов связи, наличию импульсного испытательного выхода, размерами корпуса и наличию дополнительных функций.
Счетчики, в зависимости от модификации, предназначены для учета активной энергии по одной или по четырем тарифных зонам в двенадцати тарифных сезонах. Счетчики предназначены для подключения к сети непосредственно.
Счетчики, в зависимости от модификации, имеют основной и дополнительный пароли, аппаратную блокировку, обеспечивающие защиту от несанкционированного перепрограммирования счетчика в условиях эксплуатации. Структурная схема условного обозначения модификаций счетчиков представлена на рисунках 1-3.

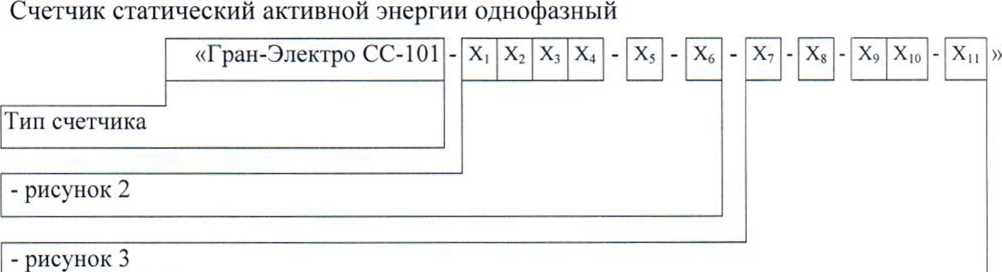

Рисунок 1 - Структурная схема (начало)
|
«Гран-Электро СС-101 |
- |
X, |
х2 |
X, |
Х< |
х5 |
Х6 | ||
|
Тарифность, базовый (максимальный) ток: | |||||||||
|
однотарифный, 5 (60) А |
0 | ||||||||
|
многотарифный, 5 (60) А |
1 | ||||||||
|
многотарифный, 5 (80) А |
2 | ||||||||
|
многотарифный, 10 (100) А |
3 | ||||||||
|
Интерфейс связи: | |||||||||
|
оптический |
l | ||||||||
|
оптический + M-BUS |
2 | ||||||||
|
оптический + RS-485 |
4 | ||||||||
|
Импульсный испытательный выход: | |||||||||
|
отсутствует |
0 | ||||||||
|
установлен |
1 | ||||||||
|
Конструктивное исполнение: | |||||||||
|
smart с возможностью установки модулей расширения |
S | ||||||||
|
black с расширенным диапазоном температур |
В | ||||||||
|
black с расширенным диапазоном температур, с возможностью установки модулей расширения и с уменьшенным энергопотреблением |
Е | ||||||||
|
black с расширенным диапазоном температур, с возможностью установки модулей расширения, с уменьшенным энергопотреблением и с протоколом DLMS |
Р | ||||||||
|
компактное (NORAX) с расширенным диапазоном температур |
N | ||||||||
|
компактное с расширенным диапазоном температур, с возможностью установки модулей расширения |
Т | ||||||||
|
корпус с размерами кожуха, идентичными размерам кожуха индукционного счетчика с протоколом DLMS |
Z | ||||||||
|
корпус с размерами кожуха, идентичными размерам кожуха индукционного счетчика |
F | ||||||||
|
Функция управления нагрузкой (реле управление нагрузкой): | |||||||||
|
отсутствует | |||||||||
|
имеется |
С | ||||||||
|
Источник питания: | |||||||||
|
отсутствует | |||||||||
|
внутренний источник питания для RS-485 |
А | ||||||||
Рисунок 2 - Структурная схема (продолжение)
|
«Гран-Электро СС-101 -X1Х2Х3Х4-Х5-Х6 |
- |
Х7 |
x8 |
X9 |
Хю |
Xu » | |||
|
Дополнительные интерфейсы: Г) Вариант исполнения с радиомодулем (868 МГц): | |||||||||
|
отсутствует | |||||||||
|
радиомодуль со встроенной антенной |
RFt | ||||||||
|
радиомодуль с внешней антенной |
RFtext | ||||||||
|
радиомодуль с модулем антенным, где XX длина кабеля антенны (максимум до 100 м) |
RFtA |
XX | |||||||
|
радиомодуль с модулем антенным увеличенной дальностью покрытия, где XX длина кабеля антенны (максимум до 100 м) |
RFtB |
XX | |||||||
|
2) Вариант исполнения с радиомодулем (433 МГц): | |||||||||
|
отсутствует | |||||||||
|
радиомодуль со встроенной антенной |
Ri's | ||||||||
|
радиомодуль с внешней антенной |
RFsE | ||||||||
|
радиомодуль с модулем антенным, где XX длина кабеля антенны (максимум до 100 м) |
RFsA |
XX | |||||||
|
радиомодуль с модулем антенным увеличенной дальностью покрытия, где XX длина кабеля антенны (максимум до 100 м) |
RFsB |
XX | |||||||
|
3) Вариант исполнения с модемом, другими интерфейсами: | |||||||||
|
отсутствует | |||||||||
|
GSM-модем |
GSM | ||||||||
|
GPRS-модем |
GPRS | ||||||||
|
ЗО-модем’ |
3G | ||||||||
|
WiFi |
WIFI | ||||||||
|
NB-IoT |
NB | ||||||||
|
Датчик воздействия магнитного поля: | |||||||||
|
отсутствует | |||||||||
|
установлен |
H | ||||||||
|
Дополнительные функции: | |||||||||
|
отсутствуют | |||||||||
|
имеется измеритель тока в нейтрали |
T | ||||||||
|
Дополнительные метрологические характеристики: | |||||||||
|
отсутствуют | |||||||||
|
класс точности по активной энергии 0,5 |
M | ||||||||
|
измерение напряжения, силы тока и частоты с нормируемыми метрологическими характеристиками |
Ml | ||||||||
Рисунок 3 - Структурная схема (окончание)
Обязательные метрологические требования:
Таблица 1 - Обязательные метрологические требования
|
Наименование характеристики |
Значение для счетчиков класса точности | |
|
1 |
0,5 | |
|
Класс точности по ГОСТ 31819.21-2012 |
1 |
см. таблицу 2 |
|
Базовый ток 1б (максимальный ток 1макс), А (в зависимости от модификации) |
5 (60), 5 (80), 10(100) |
5 (60), 5 (80) |
|
Чувствительность при Uho.m и созф= 1 |
0,004 1g | |
|
Диапазон измерения напряжения переменного тока для «Гран-Электро CC-101-XiX2X3B(Z, F, Е, Р)-Х5-Х7-Х8-Х9Х10-М1», В |
от 207 до 253 |
- |
|
Пределы допускаемой относительной погрешности измерения напряжения переменного тока для «Гран-Электро CC-101-XiX2X3B(Z, F, Е, Р)-Х5-Х7-Х8- X9Xio-Ml»,% |
±0,4 |
- |
|
Диапазон измерения силы переменного тока для «Гран-Электро CC-101-XiX2X3B(Z, F, Е, Р)-Х5-Х7-Х8- X9X10-MI», А |
от 0,5 до 60,0 |
- |
|
Пределы допускаемой относительной погрешности измерения силы переменного тока для «Гран-Электро CC-101-X,X2X3B(Z, F, Е, Р)-Х5-Х7-Х8- X9Xio-Ml»,% |
±1,0 |
- |
|
Диапазон измерения частоты сети для «Гран-Электро CC-101-XiX2X3B(Z, F, Е, Р)-Х5-Х7-Х8-Х9Х1о-М1», Гц |
от 47,5 до 52,5 |
- |
|
Пределы допускаемой относительной погрешности измерения частоты для модификации «Гран-Электро CC-101-XiX2X3B(Z, F, Е, Р)-Х5-Х7-Х8-Х9Х10-М1», % |
±0,10 |
- |
|
Суточный ход встроенных часов в нормальных условиях, с, не более |
±1 | |
Таблица 2 - Пределы допускаемых погрешностей измерения активной энергии, не попадающие под требования ГОСТ 31819.21-2012
|
Наименование характеристики |
Значение |
|
Пределы основной относительной погрешности измерения активной энергии, %, при | |
|
0,05 1б < I < 0,10Тб при coscp = 1 |
±0,75 |
|
O.lO Io < I < 0,201б при coscp = 0,5 |
±0,75 |
|
0,101б < I < 1макс при coscp = 1 |
±0,50 |
|
0,20'1б < I < (макс при coscp = 0,5 |
±0,50 |
|
Пределы дополнительной погрешности измерения активной энергии, вызванные изменением напряжения в пределах ± 10 %, % | |
|
0,05• Io < I < 0,10- 1б при coscp = 1 |
±0,40 |
|
0,101б < I < 1макс при coscp = 0,5 |
±0,60 |
|
Пределы дополнительной погрешности измерения активной энергии, вызванные изменением частоты в пределах ±2 %, % | |
|
0,05 Io < I < 0,10 Тб при coscp = 1 |
±0,40 |
|
0,10 Тб < I < 1Макс при coscp = 0,5 |
±0,60 |
|
Средний температурный коэффициент при измерении активной энергии, %/К, не более | |
|
0,10 Тб < I < 1макс при coscp = 1 |
±0,03 |
|
0,20 Тб < I < 1,макс при coscp = 0,5 |
±0,05 |
|
Примечание - Пределы допускаемых погрешностей счетчика при измерении активной энергии (класс 0,5 по ТУ BY 100832277.004-2006), не указанных в таблице, соответствуют значениям по ГОСТ 31819.21-2012 для счетчиков класса точности 1 | |
Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям:
Таблица 3 - Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Номинальное напряжение (UH0M), В |
230 |
|
Установленный рабочий диапазон напряжений |
ОТ 0,9‘Uhom ДО 1,1 ’Uhom |
|
Предельный рабочий диапазон напряжений |
от 0,8ицомДО 1,15’Uhom |
|
Номинальная частота сети при измерении энергии , Гц |
50 |
|
Рабочий диапазон частоты сети, Гц |
от 49 до 51 |
|
Изменение суточного хода встроенных часов при отклонении температуры от 23 °C в диапазоне температур от минус 25 °C до плюс 55 °C, для модификации «Гран-Электро СС-101-X 1X2X38(8)», с/°С, не более |
±0,15 |
Продолжение таблицы 3
|
1 |
2 |
|
Активная потребляемая мощность в цепи напряжения при номинальном напряжении, нормальной температуре и номинальной частоте, Вт, не более: для «Гран-Электро CC-101-XiX2X3S(B, N, Т)-Х5-Хб-Х7-ХЛХю-Хн», без дополнительных интерфейсов с дополнительными интерфейсами в режиме ожидания в режиме передачи для «Гран-Электро CC-101-X,X2X3Z(F, Е, Р)-Х5-Х6-Х7-Х8-Х9Х10-Х, 1»»: в режиме ожидания в режиме передачи |
1,0 1,5 2,0 0,5 0,6 |
|
Полная потребляемая мощность в цепи напряжения при номинальном напряжении, нормальной температуре и номинальной частоте, ВА, не более: для «Гран-Электро CC-101-X|X2X3S(B, N, Т)-Х3-Хб-Х7-Х8-Х9Х10-Х11», для «Гран-Электро CC-101-XiX2X3Z(F, Е, Р)-Х5-Х6-Х7- Х8-Х9Х10-Х11» |
2,0 0,7 |
|
Полная потребляемая мощность в цепи тока при базовом токе, нормальной температуре и номинальной частоте, В-А, не более: для «Гран-Электро CC-101-XiX2X3S(B, T)-Xs-X6-X7-X8- для «Гран-Электро CC-101-X,X2X3Z(N, F, Е, Р)-Х5-Х6-Х7-Х8-Х9Х10-Хн» |
0,10 0,05 |
|
Испытательные выходы |
импульсный (в зависимости от модификации); оптический |
|
Максимальное значение постоянной счетчика, имп./(кВт-ч) (в зависимости от модификации) |
10000, 6400, 5000; 3200 |
|
Оптический интерфейс |
по ГОСТ IEC 61107-2011 |
|
Скорость обмена по оптическому интерфейсу, бит/с (в зависимости от модификации) |
от 300 до 19 200 |
|
Цифровой интерфейс (в зависимости от модификации) |
M-BUS, RS-485, радиомодуль (RFt, RFtext, RFtA, RFtB, RFs, RFsE, RFsA, RFsB), GSM-модем, GPRS-модем, ЗО-модем, WiFi, NB-IoT или отсутствует |
|
Скорость обмена по цифровому интерфейсу, бит/с (в зависимости от модификации) |
от 100 до 19 200 |
|
Количество тарифных зон (тарифов) |
от 1 до 4 |
|
Количество программируемых моментов переключения тарифов в день (в зависимости от модификации) |
8, 24 или 48 |
|
Количество тарифных сезонов |
до 12 |
|
Количество тарифных расписаний (в зависимости от модификации) |
1 или 2 |
Продолжение таблицы 3
|
1 |
2 |
|
Глубина хранения значений накопленной энергии в целом и с разбивкой по 4 тарифам: модификации «Гран-Электро CC-1O1-X1X2X3S(B, F, Р, Е)-Х5-Х6-Х7-Х8-Х9Х10-Х11» на начало суток на начало месяца на начало года модификация «Гран-Электро СС-101-XXXN» на начало месяца |
всех дней текущего месяца; текущего и 23 (18) предыдущих; текущего и 7 предыдущих; текущего и 12 предыдущих |
|
Глубина хранения значений максимальной мощности за месяц в целом и с разбивкой по 4 тарифам модификации «Гран-Электро СС-101-Х]Х2Хз8(В, F, Е)-Хз-Хб-ХгХя-ХуХю-Хи» модификация «Гран-Электро CC-IOI-IX2ON-X9» |
за текущий и 23 предыдущих за текущий и 12 предыдущих |
|
Интервал усреднения мощности, мин (в зависимости от модификации) |
3 и 30 или программируется |
|
Глубина хранения профиля нагрузки при 30-минутном интервале усреднения в модификации «Гран-Электро СС-101- X!X2X3S(B, F, Е)-Х5-Хб-Х7-Х8-Х9Х1о-Х11»5 дней |
60 |
|
Время хранения информации при отключении питания |
в течение срока службы счетчика |
|
Корректировка времени (при суммарном времени коррекции в месяц не более 30 мин) |
программно через цифровой или оптический интерфейсы |
|
Защита от несанкционированного перепрограммирования счетчика в зависимости от модификации |
программная (пароли) и аппаратная (ключ) |
|
Наличие архивов (журнала событий) |
архив ошибок, состояния сети, корректировок |
|
Сохранение работоспособности таймера при отключении сетевого питания, лет, не менее |
5(8 с дополнительной батарейкой) |
|
Класс оборудования по степени защиты от поражения электрическим током по ГОСТ 12.2.007.0-75 |
II |
|
Степень защиты, обеспечиваемая оболочками, в зависимости от модификации по ГОСТ 14254-2015 |
IP51, категория 2 IP54, категория 2 |
|
Установленный рабочий диапазон температур, 0 С |
от минус 25 до плюс 55 |
|
Предельный рабочий диапазон температур, 0 С: модификация «Гран-Электро CC-IOI-X1X2X3S-X5-X6-х7-х8-х9» модификация «Гран-Электро СС-101-Х1Х2ХзВ(Р, Р, Е, Z,N,T)-X5-X7-X8-X9X10-Xh» |
от минус 25 до плюс 55; от минус 40 до плюс 70 |
|
Относительная влажность в рабочих условиях, % |
до 95 при температуре 30 °C |
|
Предельный диапазон температур хранения и транспортирования, °C |
от минус 25 до плюс 70 |
|
Средний срок службы, лет, не менее |
32 |
|
Средняя наработка на отказ, ч, не менее |
220 000 |
Окончание таблицы 3
|
1 |
2 |
|
Габаритные размеры, мм, не более (высота х ширина х глубина) модификация: «Гран-Электро СС-101-Х1Х2Х38-Х5-Хб-Х7-Х8-Х9» «Гран-Электро СС-101-Х,Х2Х3В(Р, E)-X5-X7-X8-X9XiO- Хц» «Гран-Электро CC-101-XiX2X3B(P, E)-X5-X7-X8-X9Xi0- Хц» «Гран-Электро СС-101 -X, X2X3Z(F)-X5-X7-X9X, 0-Х, i» «Гран-Электро CC-101-XiX2X3N-X9» «Гран-Электро СС-101 -Х1Х2Х3Т-Х7-Х9» |
192 х 137x49 223 х 135,5 х 57,5 204 х 135,5 х 57,5 205,3 х 135 х 115 184 х 126x44 230 х 142 х 61 |
|
Масса, кг, не более, модификация: «Гран-Электро CC-101-X,X2X3S(B, Е, Р, Т)-Х5-Х6-Х7- Х8-Х9Х1о-Хц» «Гран-Электро CC-101-X,X2X3Z(F, N)-X5-X7-X8-X9Xi0- Хп» |
1,0 0,6 |
Комплектность
|
Наименование |
Количество, шт. |
|
1 |
2 |
|
Счетчик статический активной энергии однофазный «Гран-Электро СС-101» |
1 |
|
Счетчики статические активной энергии однофазный «Гран-Электро СС-101». Паспорт |
1 |
|
Счетчики статические активной энергии однофазные «Гран-Электро СС-101». Руководство по эксплуатации |
1* |
|
МРБ МП. 3010-2020 Счетчики статические активной энергии однофазные «Гран-Электро СС-101». Методика поверки |
1* |
|
Упаковка |
1 |
|
Примечание 1) * - количество определяется договором на поставку; 2) Инструкция оператора по работе с последовательным каналом связи; инструкция по проверке параметров; инструкция оператора по работе с модулем расширения «GSM/GPRS-контроллер»; «OWMU0» программа сервиса (считывания данных) со счетчиков; «OWMU1» программа чтения и параметризации; «gsmlOl» программа настройки модуля расширения «GSM/GPRS-контроллер»; «WmuGSS» программа чтения/записи данных с электросчетчиков на платформе Android; «gss-nbiot» утилиты для настройки модуля NB-IoT; «gss-dlms» утилиты для приборов учета (DLMS протокол) см. www.strumen.by | |
Место нанесения знака утверждения типа средств измерений: знак утверждения типа наносится на титульные листы эксплуатационной документации типографским способом, на переднюю панель счетчика методом лазерной гравировки или сеткографии.
Поверка счетчиков проводится по МРБ МП.ЗО 10-2020 "Система обеспечения единства измерений Республики Беларусь. Счетчики статические активной энергии однофазные «Гран-Электро СС-101». Методика поверки" в редакции извещения об изменении № 1.
Технические нормативные правовые акты и технические документы, устанавливающие: требования к типу измерений:
ТУ BY 100832277.004-2006 Счетчики статические активной энергии однофазные «Гран-Электро СС-101». Технические условия.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии.
ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2.
методики поверки:
МРБ МП. 1578-2006 Счетчики статические активной энергии однофазные
«Гран-Электро СС-101». Методика поверки.
МРБ МП. 3010-2020 Счетчики статические активной энергии однофазные
«Гран-Электро СС-101». Методика поверки.
Перечень средств поверки:
Прибор комбинированный testo 608-Н2;
Установка высоковольтная измерительная (испытательная) У ПУ-10;
Установка для поверки однофазных счетчиков электрической энергии УП 1000;
Счетчик электрической энергии однофазный электронный эталонный CL111;
Секундомер электронный С-01;
Частотомер электронно-счетный 43-81/1.
Идентификация программного обеспечения:
Информация о программном обеспечении представлена в таблице 5.
Таблица 5 - Информация о программном обеспечении
|
Исполнение счетчика |
Встроенное ПО |
Прикладное ПО | ||
|
Наименование |
Версия |
Наименование |
Версия | |
|
«Гран-Электро СС-101-XXXS» |
msp430fe4272 |
1.Х4 |
OMWU.exe |
l.XX.X.X/X |
|
«Г ран-Электро СС-101-ХХХВ» |
msp430fe4272 |
1.Х2 |
OMWU.exe |
l.XX.X.X/X |
|
«Г ран-Электро СС-101-XXXF» |
CC101JHT502 |
З.ХО |
OMWU.exe |
l.XX.X.X/X |
|
«Г ран-Электро СС-101-ХХХЕ» |
СС101НТ502 |
З.ХО |
OMWU.exe |
l.XX.X.X/X |
|
«Гран-Электро СС-101-XXXZ» |
К22-НТ5023-01 |
366А91А6 |
gss-dlms.exe |
l.X.X.X |
|
«Г ран-Электро СС-101-ХХХР» |
К22-НТ5023-01 |
Е6А2В1С6 |
gss-dlms.exe |
l.X.X.X |
|
«Г ран-Электро СС-101-XXXN» |
02.01.1607 |
42В11017 |
gss-dlms.exe |
l.X.X.X |
|
«Гран-Электро СС-101-ХХХТ» |
03.06.1801 03.21.1903 02.28.1910 |
71В5А6А4 0AF51ADA 4062А2Е8 |
gss-dlms.exe |
l.X.X.X |
Другие Счетчики электроэнергии
