Приборы виброизмерительные АГАТ-М

Номер в ГРСИ РФ:	РБ 03 06 2706 21
Раздел:	Средства измерений параметров движения и вибрации [6]
Производитель / заявитель:	ООО "ДИАМЕХ 2000", г. Москва

Скачать

	Описание типа РБ 03 06 2706 21 [2017-01-05] rb-03-06-2706-21_2017-01-05.pdf	Скачать
	Описание типа РБ 03 06 2706 21 [2021-10-08] rb-03-06-2706-21_2021-10-08.pdf	Скачать
	Описание типа РБ 03 06 2706 21 [2011-02-22] rb-03-06-2706-21_2011-02-22.pdf	Скачать

Нет данных о поставщике

Являетесь поставщиком? Разместите свои контакты в этом блоке! Подробнее в разделе Реклама

Приборы виброизмерительные «АГАТ-М» (далее - приборы) измерения параметров вибрации и частоты вращения, а также для спектрального анализа предназначены для вибрационных сигналов с целью диагностики технического состояния роторных агрегатов.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 06 2706 21
Наименование	Приборы виброизмерительные АГАТ-М
Год регистрации	2021
Номер сертификата	14300
Дата регистрации	2021-08-02
Срок действия	2025-03-27
Получатель сертификата	ООО "ДИАМЕХ 2000", г. Москва, Российская Федерация (RU)

Производитель / Заявитель

ООО "ДИАМЕХ 2000"

Адрес: 115432, г. Москва, 2-й Кожуховский проезд, д.29, корп. 2, стр. 16

Контакты: тел.: (095) 223-04-20, факс: (095) 223-04-90 / E-mail: diamech@diamech.ru

Поверка

Межповерочный интервал / Периодичность поверки	12 мес.
Методика поверки	Поверка проводится по разделу "Поверка прибора" АГТМ 00.000 РЭ «Приборы виброизмерительные АГАТ-М. Руководство по эксплуатации», утвержденному в 2015 г. (в редакции 2020 г.)
Признание поверки	Первичная при выпуске из производства: ООО "ДИАМЕХ 2000" (№ RA.RU.312595), шифр поверительного клейма - ВЫЖ)(НТК №10-14).

Поверители

Скачать

	Описание типа РБ 03 06 2706 21 [2017-01-05] rb-03-06-2706-21_2017-01-05.pdf	Скачать
	Описание типа РБ 03 06 2706 21 [2021-10-08] rb-03-06-2706-21_2021-10-08.pdf	Скачать
	Описание типа РБ 03 06 2706 21 [2011-02-22] rb-03-06-2706-21_2011-02-22.pdf	Скачать

Описание типа

Назначение Описание Программное обеспечение Обязательные метрологические требования Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям Знак утверждения типа Комплектность Поверка Сведения о методах измерений Нормативные документы Рекомендации к применению

Назначение

Описание

Принцип действия прибора основан на преобразовании вибрации контролируемого объекта в электрический сигнал, пропорциональный виброускорению, и дальнейшей его обработке.

Прибор состоит из измерительного блока БИ070-М, двух вибропреобразователей АС 102-1А со встроенным усилителем заряда, преобразователя числа оборотов лазерного КР020л и преобразователя числа оборотов электромагнитного КЕ 010.

Измерительный блок БИ070-М включает перестраиваемые фильтры нижних и верхних частот, усилитель, интегратор, аналого-цифровой преобразователь, микропроцессор, в котором производятся быстрое преобразование Фурье (БПФ) и вычислительные операции.

Прибор обеспечивает измерение среднего квадратического значения (СКЗ), амплитудного значения и размаха виброускорения, виброскорости и виброперемещения, частоты вращения.

В качестве дисплея используется жидкокристаллический индикатор с подсветкой и настройкой контрастности.

Внешний вид прибора виброизмерительного «АГАТ-М» приведен на рисунке 1.

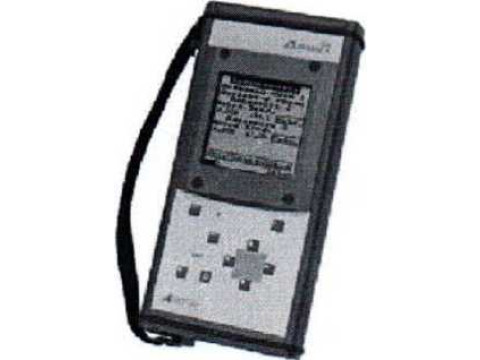

Рисунок 1 - Внешний вид прибора виброизмерительного «АГАТ-М»

Программное обеспечение

Программное обеспечение (ПО) служит для обработки, визуализации и архивации информации, которая поступает от измерительных каналов. ПО представляет собой сервисное программное обеспечение, которое Доставляется совместно с системой. ' / /

Таблица 1 - Идентификационные данные программного обеспечения (ПО)

Идентификационные признаки	Значение
Идентификационное наименование ПО	AGM1006.FLS
Номер версии (идентификационный номер) ПО	1.06
Цифровой идентификатор ПО	1В54С7892 D83B2349
Другие идентификационные данные, если имеются	—

Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой сигнализатора и процессом измерений.

Защита программы от непреднамеренных воздействий обеспечивается функциями резервного копирования.

Обязательные метрологические требования

Обязательные метрологические требования приведены в таблице 2.

Таблица 2

Наименование технической характеристики	Значение
Диапазоны измерения виброускорения, м/с2: СКЗ амплитудное значение размах	от 1.0 до 200 от 1,41 до 282 от 2,82 до 564
Диапазоны измерения виброскорости, мм/с: СКЗ амплитудное значение размах	от 1,0 до 150 от 1,41 до 212 от 2,82 до 423
Диапазоны измерения виброперемещения, мкм: СКЗ амплитудное значение размах	от 6 до 480 от 8.46 до 680 от 16,92 до 1360
Диапазон измерения частоты вращения, об/мин	от 300 до 9000
Диапазоны рабочих частот при измерении, Гц: виброускорения виброскорости виброперемещения	от 5 до 2000 от 5 до 1000 от 5 до 200
Пределы допускаемой основной относительной погрешности при измерении виброскорости и виброускорения на базовой частоте 160 Гц, %	±5
Пределы допускаемой основной относительной погрешности при измерении виброперемещения на базовой частоте 40 Гц, %	±10
Неравномерность амплитудно-частотной характеристики при измерении виброускорения в диапазонах частот, %, не более: от 10 до 1600 от 5 до 2000	от минус 10 др-6------- ____от минус 15-До/10

к .пг":

Л Л"-1'

Продолжение таблицы 2

Неравномерность амплитудно-частотной характеристики при измерении виброскорости в диапазонах частот, %, не более:

от 10 до 800

от 5 до 1000

±10

от минус 20 до 10

Неравномерность амплитудно-частотной характеристики при измерении виброперемещения, %, не более

±20

Пределы допускаемой основной абсолютной погрешности измерения частоты вращения, об/мин

±(1 ±0,0015 п), где п - число оборотов

Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям

Основные технические и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям, приведены в таблице 3.

Таблица 3

Окно	Ханна
Число линий спектра	100, 200, 400, 800
Пределы допускаемой относительной погрешности измерения амплитуды спектральных составляющих, %	15
Пределы допускаемой дополнительной относительной погрешности измерений вибрации в рабочем диапазоне температур, %	от минус 8 до 5
Нормальные условия: - диапазон рабочих температур, °C	25 ±10
Условия эксплуатации: диапазоны рабочих температур, °C: для вибропреобразователя АС 102-1А для измерительного блока БИ070-М для преобразователей числа оборотов	от минус 20 до 70 от минус 10 до 40 от минус 10 до 50
Габаритные размеры, мм, не более: вибропреобразователя АС 102-1А измерительного блока БИ070-М	диаметр 21x54 220x110x40
Масса, г, не более: вибропреобразователя АС 102-1А измерительного блока БИ070-М	90 850

Знак утверждения типа

наносится на средство измерений и (или) на эксплуатационные документы

Комплектность

• блок измерительный БИ070-М - 1 шт.;

• вибропреобразователь пьезоэлектрический АС 102-1А - 2 шт.;

• преобразователь числа оборотов лазерный КР020л - 1 шт.;

• преобразователь числа оборотов электромагнитный КЕО 10 - 1 шт.;

• сетевой блок питания - 1 шт.;

• щуп измерительный для АС 102-1А -1шт.;

• магнит для АС 102-1А - 1 шт.;

• стойка магнитная для установки КР020л - 1 шт.;

• молоток импульсный - 1 шт.;

• переходник для КЕ010 - 1 шт.;

• метки - 100 шт.;

• кабель соединительный для АС 102-1А - 3 шт.;

• кабель соединительный для КР020л - 1 шт.;

• сумка для прибора и принадлежностей - 1 шт.;

• руководство по эксплуатации АГТМ 00.000 РЭ (с методикой поверки) - 1 шт.;

• загрузочная дискета - 1 шт.;

• кабель интерфейса прибора и компьютера - 1 шт.

Поверка

осуществляется в соответствии с руководством по эксплуатации АГТМ 00.000 РЭ «Прибор виброизмерительный «АГАТ-М», раздел «Поверка прибора», согласованным с ГЦИ СИ ФГУП «ВНИИМС» от 02.06.2005.

Основные средства поверки: поверочная вибрационная установка 2-го разряда по ГОСТ 8.800-2012; генератор сигналов низкочастотный прецизионный ГЗ-122 (Госреестр СИ № 10237-85).
