Преобразователи давления измерительные АИР-20/М2
| Номер в ГРСИ РФ: | РБ 03 04 4776 21 |
|---|---|
| Раздел: | Средства измерений давления [4] |
| Производитель / заявитель: | ООО НПП "ЭЛЕМЕР", г. Москва, г. Зеленоград |
Преобразователи давления измерительные АИР-20/М2 (далее по тексту - преобразователи или приборы) предназначены для измерений и непрерывного преобразования значений абсолютного давления, избыточного давления, разности давлений и гидростатического давления (уровня) жидких и газообразных, а также избыточного давления-разрежения газообразных, в том числе агрессивных сред, включая газообразный кислород и кислородосодержащие газовые смеси, а также среды, содержащие сероводород, в унифицированный выходной токовый сигнал и (или) цифровой сигнал HART-протокола, или цифровой сигнал интерфейса RS-485 с протоколом обмена MODBUS RTU.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 04 4776 21 |
| Наименование | Преобразователи давления измерительные АИР-20/М2 |
| Год регистрации | 2021 |
| Номер сертификата | 14299 |
| Дата регистрации | 2021-08-02 |
| Срок действия | 2025-12-21 |
| Получатель сертификата | ООО НПП «ЭЛЕМЕР», г. Москва, Российская Федерация (RU) |
Производитель / Заявитель
ООО НПП «ЭЛЕМЕР», г. Москва
Адрес: 124460, г. Москва, г. Зеленоград, корп. 1145, н.п.1
Контакты: тел. (495) 925-51-47, факс: (499) 710-00-01, elemer@elemer.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 36 месяцев |
| Метрологическое обеспечение | Преобразователи кислородного исполнения метрологически обеспечены в Республике Беларусь. Остальные исполнения преобразователей метрологически обеспечены при предоставлении на поверку в комплекте с HART-модемом и программным обеспечением (НТК №11-16). |
| Методика поверки | Поверку СИ в т.ч. находящихся в эксплуатации, проводить по НКГЖ.406233.028МП «Преобразователи давления измерительные АИР-20/М2. Методика поверки» с изменением № 1, утвержденным в 2020 г. |
| Признание поверки | Первичная при выпуске из производства и периодическая (для метрологически необеспеченных исполнений): ООО НПП "ЭЛЕМЕР" (номер реестра - №1491, шифр поверительного клейма - ВСП)(НТК №11-11). |
Поверители
Скачать
|
Описание типа РБ 03 04 4776 21 [2017-03-07]
rb-03-04-4776-21_2017-03-07.pdf
|
Скачать | ||
|
Описание типа РБ 03 04 4776 21 [2012-02-27]
rb-03-04-4776-21_2012-02-27.pdf
|
Скачать | ||
|
Описание типа РБ 03 04 4776 21 [2021-10-08]
rb-03-04-4776-21_2021-10-08.pdf
|
Скачать |
Описание типа
Назначение
Преобразователи давления измерительные АИР-20/М2 (далее по тексту - преобразователи или приборы) предназначены для измерений и непрерывного преобразования значений абсолютного давления, избыточного давления, разности давлений и гидростатического давления (уровня) жидких и газообразных, а также избыточного давления-разрежения газообразных, в том числе агрессивных сред, включая газообразный кислород и кислородосодержащие газовые смеси, а также среды, содержащие сероводород, в унифицированный выходной токовый сигнал и (или) цифровой сигнал HART-протокола, или цифровой сигнал интерфейса RS-485 с протоколом обмена MODBUS RTU.
Описание
Принцип действия преобразователей основан на использовании зависимости между измеряемым давлением и упругой деформацией мембраны первичного преобразователя.
Преобразователи изготавливаются в виде единой конструкции. В их состав входят: первичный преобразователь, электронное устройство, встроенный модуль грозозащиты или внешнее устройство защиты оборудования от импульсных перенапряжений «ЭЛЕМЕР-УЗИП» (по заказу), светодиодный (СД) или жидкокристаллический (ЖК) индикаторы. Преобразователи могут иметь исполнение с глухой крышкой. Среда под давлением подается в камеру первичного преобразователя и деформирует его мембрану, что приводит к изменению электрического сигнала первичного преобразователя. Электронное устройство преобразует сигнал, поступающий от первичного преобразователя в унифицированный токовый выходной сигнал, цифровой сигнал HART-протокола и в цифровой сигнал давления, поступающий на индикатор и интерфейс RS-485 с протоколом обмена MODBUS RTU.
Посредством интерфейса преобразователи подключаются к компьютеру для конфигурирования и подстройки. Конфигурирование преобразователей включает в себя изменение диапазонов измерений, единиц измерений, выбор зависимости выходного сигнала от входного (линейной или корнеизвлекающей), установку числа усреднений (времени демпфирования) и задание сетевого адреса преобразователя. Подстройка преобразователей включает установку нуля и диапазона выходного токового сигнала.
Преобразователи с HART-протоколом передают информацию об измеряемой величине в цифровом виде по двухпроводной линии связи вместе с сигналом постоянного тока 4-20 мА, не оказывая на него влияния. '' '
Цифровой выход используется для связи преобразователя с портативным HART-коммуникатором или с компьютером через стандартный последовательный интерфейс и дополнительный HART-модем. При этом могут быть выполнены такие операции, как конфигурирование преобразователя, подстройка, считывание измеряемого давления и др.
На индикаторе преобразователя АИР-20/М2-Н или HART-коммуникаторе в режиме измерения давления отображается значение измеряемого давления в цифровом виде в установленных при настройке единицах измерения или в процентах от диапазона изменения выходного сигнала.
Преобразователи выпускаются в двух модификациях АИР-20/М2-Н, АИР-20/М2-МВ, отличающихся конструктивным исполнением (возможны различные цветовые исполнения корпусов и крышек) и функциональными возможностями. Конструкция преобразователей позволяет оснащать их разделителями сред штуцерного или фланцевого исполнений, в том числе с применением капиллярных линий.
Преобразователи имеют исполнения:
- общепромышленное;
- взрывозащищенное с видом взрывозащиты «искробезопасная электрическая цепь» (Ех);
- взрывозащищенное с видом взрывозащиты «взрывонепроницаемая оболочка» (Exd);
- взрывозащищенное с видами взрывозащиты «взрывонепроницаемая оболочка» и «искробезопасная электрическая цепь» (Exdia);
- атомное (повышенной надежности) для эксплуатации на объектах АС и объектах ядериого топливного цикла (ОЯТЦ) и на объектах использования атомной энергии в составе специальных технических средств атомной энергии (ОИАЭ) (А);
- атомное (повышенной надежности взрывозащищенное с видом взрывозащиты «искробезопасная электрическая цепь» для эксплуатации на объектах АС и объектах ядерного топливного цикла (ОЯТЦ) и на объектах использования атомной энергии в составе специальных технических средств атомной энергии (ОИАЭ) (АЕх);
- атомное (повышенной надежности взрывозащищенное с видом взрывозащиты «взрывонепроницаемая оболочка» для эксплуатации на объектах АС и объектах ядерного топливного цикла (ОЯТЦ) и на объектах использования атомной энергии в составе специальных технических средств атомной энергии (ОИАЭ) (AExd);
- кислородное для измерения давления газообразного кислорода и кислородсодержащих смесей (О2);
- морское для эксплуатации на открытой палубе, а также в машинном и других закрытых помещениях судов, атомных судов и плавучих сооружений, плавучих буровых установок и морских стационарных платформДОМ, А ОМ. Ех ОМ, Exd ОМ, А Ех ОМ, A Exd ОМ); 7(7 К J
Il ■Государе'’” гый ррестр! 1|
V, \г -» ДКлумвНТоВ/ /J
Рисунок 16

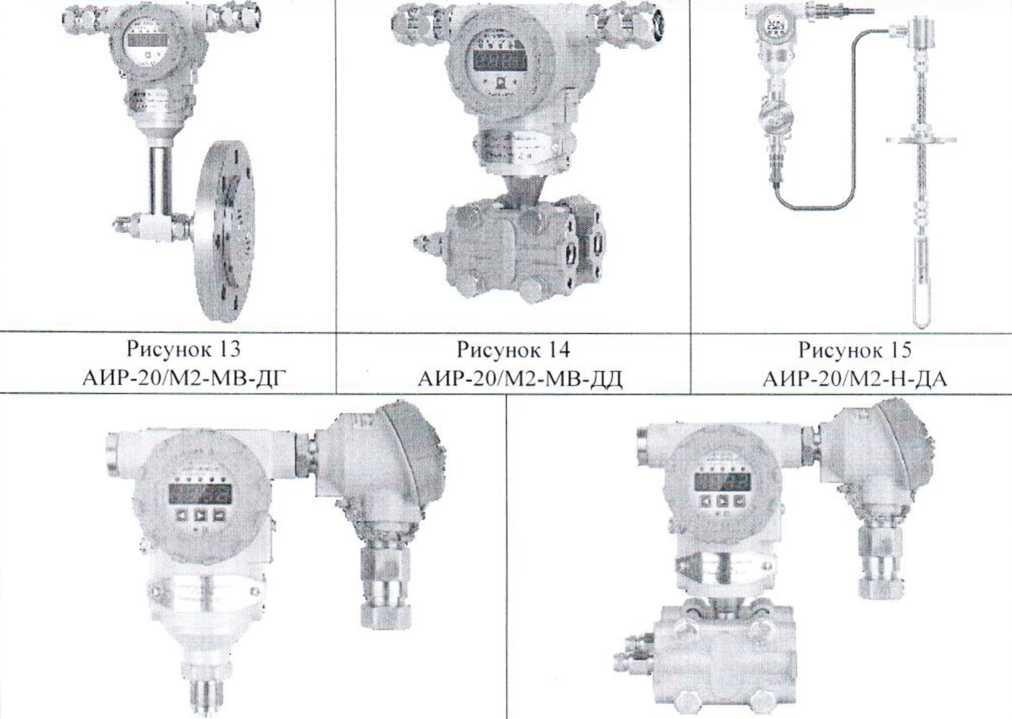

АИР-20/М2-Н-ДА. -ДИ. -ДВ, -ДИВ с внешним устройством защиты оборудования от импульсных перенапряжений «ЭЛЕМЕР-УЗИП»
Рисунок 17 АИР-20/М2-Н-ДД с внешним устройством защиты оборудования от импульсных перенапряжений «ЭЛЕМЕР-УЗИП»

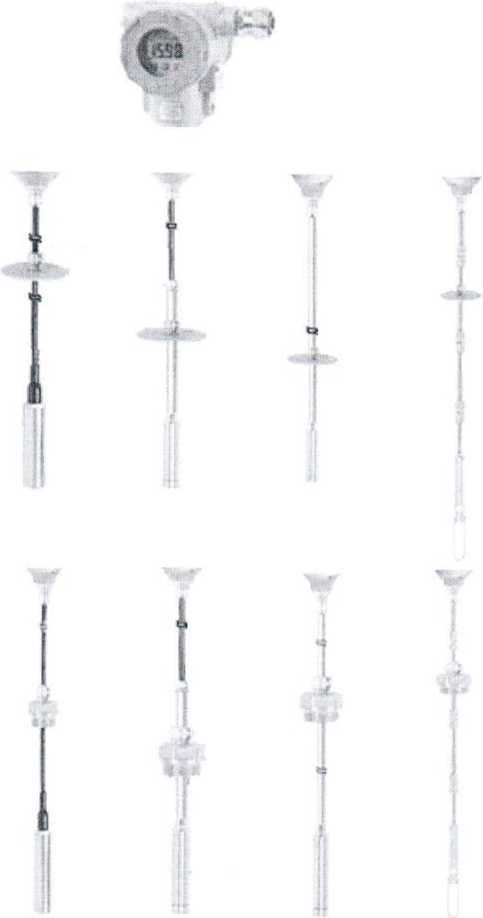

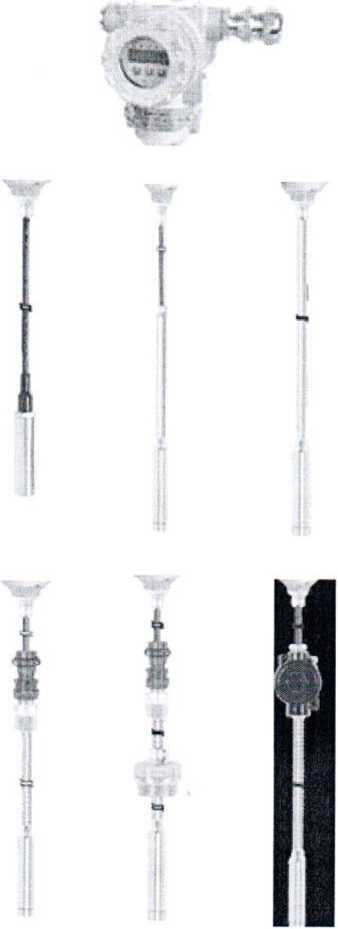

Рисунок 18 - АИР-20/М2-Н-ДГ Варианты погружных датчиков
Варианты исполнений индикаторов для АИР-20/М2-Н
Рисунок 12 ЖК-индикатор

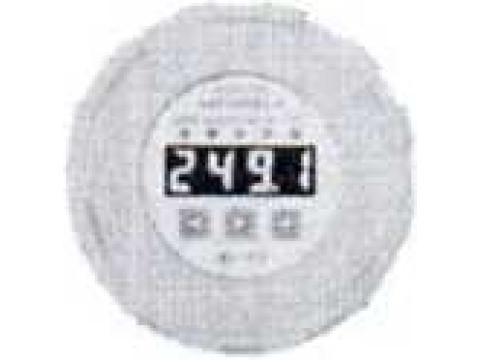

Рисунок 13 СД-индикаторы
Вариант исполнения .АИР-20/М2-Н. АИР-20/М2-МВ с глухой крышкой
Рисунок 14 Без индикации
Вариант исполнения индикатора для АИР20/
М2-МВ
Рисунок 15 СД-индикатор
Пломбирование не предусмотрено
Программное обеспечение
В преобразователях предусмотрено внутреннее и внешнее программное обеспечение (ПО).
Программное обеспечение, встроенное в микропроцессорный модуль преобразователей, включает метрологически значимую часть, которая является фиксированной, незагружаемой и может быть изменена только на предприятии-изготовителе.
Уровень защиты внутреннего ПО от преднамеренного и непреднамеренного доступа соответствует уровню «высокий» согласно Р 50.2.077-2014. Не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО СИ и измеренных данных.
Для взаимодействия преобразователя с компьютером используется внешнее программное обеспечение, которое не оказывает влияния на метрологические характеристики преобразователя. Внешнее ПО служит для конфигурирования, подстройки и получения данных измерения в процессе эксплуатации преобразователя. ПО также предусматривает возможность выдачи текстовых сообщений о состоянии преобразователя и возникающих в процессе его работы ошибках и способах их устранения.
Идентификационные данные внешнего программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные внешнего программного обеспечения
|
Идентификационные данные |
Значение | |
|
ПО HART |
ПО MODBUS | |
|
Идентификационное наименование ПО |
Setup_HARTconfig_verl3.exe |
AIR20_POLZ_V0.0.18.exe |
|
Номер версии (идентификационный номер) ПО |
I3.XXX |
О.Х.ХХ |
|
Цифровой идентификатор ПО |
- | |
Идентификационные данные встроенной части ПО приведены в таблице 2.
Таблица 2 - Идентификационные данные встроенной части ПО
|
Идентификационные данные |
Значение | |
|
ПО HART |
ПО MODBUS | |
|
Идентификационное наименование ПО |
air20hc_v 131_Р1С 18F6722.hex |
AIR20MB_8051F340_V001 l.HEX |
|
Номер версии (идентификационный номер) ПО |
1ХХ |
О.Х.ХХ |
|
Цифровой идентификатор ПО |
- | |
В идентификационных номерах внутреннего и внешнего программных обеспечений фиксированные цифры отвечают за метрологичеки значимую часть и являются неизменными.
Обязательные метрологические требования
Обязательные метрологические требования приведены в таблице 3.
Таблица 3
|
Наименование характеристики |
Значение |
|
Верхние пределы измерений или диапазоны измерений, МПа(1)(2): - избыточного давления |
от 0,00006 до 100 |
|
- абсолютного давления |
от 0,001 до 16 |
|
- разрежения |
от 0,0004 до 0,1 |
|
- давления-разрежения: с одинаковыми по абсолютному значению верхними пределами измерений избыточного давления и разрежения |
от 0,00003 до 0,050 |
|
Наименование характеристики |
Значение |
|
с различающимися по абсолютному значению верхними пределами измерений: | |
|
избыточного давления разрежения |
от 0,06 до 2,4 0,1 |
|
- разности давлений |
от 0,000063 до 16 |
|
- гидростатического давления |
от 0,00063 до 0,25 |
|
Пределы допускаемой основной приведенной к верхнему пределу измерений погрешности, у, % рв 0>(2)(3)(4) |
±0,075; ±0,1; ±0,15; ±0,2; ±0,25; ±0,3; ±0,4; ±0,5; ±0,6; ±0,8; ±1,0; ±1,2; ±1,5; ±2,0; ±2,5; ±3,0; ±3,5; ±4,0; ±5,0; ±8,0 |
Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям Основные технические и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям, приведены в таблицах 4, 5.
Таблица 4
|
Пределы дополнительной приведенной погрешности, вносимой разделителем сред, % Рв^1)(2) |
±0.1; ±0,15; ±0,2; ±0.25; ±0,4; ±0,5; ±0,6; ±1,0; ±1,5 |
|
Пределы дополнительной приведенной погрешности, вносимой разделителем сред с капиллярной линией, % Рв<1)(2) |
±0,15; ±0,2; ±0.25; ±0,4; ±0,5; ±0.6; ±1,0; ±1,5; ±2,0; ±2,5 |
|
Вариация выходного сигнала, %: Рв(2) |
0,5 |у| |
|
Пределы дополнительной приведенной погрешности, вызванной отклонением температуры окружающего воздуха от нормальной, % Рв /10 °С(1)(2); - для АИР-20/М2-Н (2) - для АИР-20/М2-МВ |
±(0,03+0,02 - Рвтах/Рв); ±(0,04+0,1 2-Р Втак/Р в)', ±(0,04+0,08 Т’втах/Т’й); ±(0,03+0,05-Рдтах/Ря); ±(0,05+0,1 5 Рвтах/Рв)', ±(0,05+0,20-Рвтах/Рв); ±(0,08+0,12 • Рвшах/Рв); ±0,12; ±0,20; ±0,08 |
|
Пределы дополнительной приведенной погрешности, вносимой разделителем сред, вызванной отклонением температуры окружающего воздуха от нормальной, Рв /10 °C (1)(2): |
±0,1; ±0.15; ±0,2; ±0,25; ±0,35; ±0,45; ±0,5; ±0,6; ±0,75; ±1,0: ±1,5 |
|
Пределы дополнительной приведенной погрешности, вносимой разделителем сред с капиллярной линией, вызванной отклонением температуры окружающего воздуха от нормальной, % Рв /10 °C (|)(2) |
±0,15; ±0,2; ±0,25; ±0,35; ±0.45; ±0.5; ±0.6; ±0,75; ±1,0: ±1,5; ±2.0; ±2.5 |
|
Нормальные условия измерений: - температура окружающей среды, °C - относительная влажность, % - атмосферное давление, кПа |
от |+2^до'+25 o'f 30 до 80 ) г от 84^0\о 106,7// |
xs
Примечания:
(|) Конкретные значения указаны в паспорте.
(2) Рв - верхний предел или диапазон измерений, на который настроен преобразователь.
Рвтах - максимальный верхний предел или диапазон измерений преобразователя.
(3) Для выходных сигналов, указанных в таблице 4.
(4) Для АИР-20/М2-Н с корнеизвлекающей зависимостью основная погрешность определена в рабочем диапазоне от 2 до 100 % диапазона измерений и соответствует у.
Таблица 5
|
Наименование характеристики |
Значение |
|
Выходные сигналы:(1) - аналоговый сигнал постоянного тока, мА |
4 -20; 20 -4; 0-5; 5-0; |
|
- аналоговый сигнал постоянного тока, совмещенный с цифровым выходным сигналом HART-протокол, мА - цифровой сигнал |
4-20; 20-4; RS-485 с протоколом обмена MODBUS RTU |
|
Потребляемая мощность, Вт, не более(|) - для АИР-20/М2-Н - для АИР-20/М2-МВ |
0.7 (при напряжении 24 В). 1.0 (при напряжении 36 В), 0,8 (при напряжении 24 В) |
|
Габаритные размеры корпуса, мм, не более |
195x160x340 |
|
Масса, кг, в зависимости от конструктивного исполнения |
от 0.6 до 12 |
|
Средняя наработка на отказ, ч, в зависимости от исполнения |
150000(160000,250000) |
|
Средний срок службы, лет, в зависимости от исполнения |
15 (20,30) |
|
Рабочие условия эксплуатации: - диапазон рабочих температур окружающего воздуха, °С(|) - атмосферное давление, кПа - относительная влажность при температуре +35 °C и ниже, %, не более |
от -10 до +70; от -25 до +70; от -25 до +80; от -40 до +70; от -50 до +70; от -55 до +70; от -60 до +70; от -60 до +80 от 84,0 до 106,7 98 |
|
Маркировка взрывозащиты: АИР-20Ех/М2-Н, АИР-20Ех/М2-Н-ГС |
ОЕх ia ПС Тб Ga X, ОЕх ia ПС Т5 Ga X. ОЕх ia ПС Т4 Ga X, ОЕх ia ПС ТЗ Ga X; ОЕх ia ПВ Тб Ga X. ОЕх ia ПВ Т5 Ga X. ОЕх ia ПВ Т4 Ga X, ОЕх ia ПВ ТЗ Ga X; ОЕх ia ПА Тб Ga X, ОЕх ia ПА Т5 Ga X. ОЕх ia ПА Т4 Ga X, ОЕх ia ПА ТЗ Ga X |
|
AHP-20Exd/M2-H, AHP-20Exd/M2-MB, AI4P-20Exd/M2-H-TC |
1Ех d ПС Тб Gb X, 1Ех d ПС Т5 Gb X, 1Ех d ПС Т4 Gb X, 1Ех d ПС ТЗ Gb X; 1Ех d ПВ Тб Gb X, 1 Ex^ИТВЛУСЬ X, 1Ех d ПВ Т4 Gb X, 1Ех^1В ТЗХЗЬ X; 1Ех d ПА Тб Gb X. 1/Ex'd ПА Т5 Gb X, 1Ех d ПА Т4 Gb X, |E^d ПА ТЗ Gb X |
|
AHP-20Exdia/M2-H, |
ОЕх ia ПС Тб Ga X, 1Е$\Ц1С Тб Gb,X; |
Продолжение таблицы 4
|
АИР-20ЕхсПа/М2-Н-ГС |
ОЕх ia ПС Т5 Ga X, 1Ех d ПС Т5 Gb X; ОЕх ia ПС Т4 Ga X, 1Ех d ПС Т4 Gb X; ОЕх ia ПС ТЗ Ga X, 1Ех d ПС ТЗ Gb X; ОЕх ia ПВ Тб Ga X, 1 Ex d ПВ Тб Gb X; ОЕх ia ПВ Т5 Ga X, 1 Ex d ПВ Т5 Gb X; ОЕх ia ПВ Т4 Ga X, 1Ех d ПВ Т4 Gb X; ОЕх ia ПВ ТЗ Ga X, 1 Ex d ПВ ТЗ Gb X; ОЕх ia ПА Тб Ga X, 1 Ex d ПА Тб Gb X; ОЕх ia ПА Т5 Ga X, 1Ех d ПА Т5 Gb X; ОЕх ia ПА Т4 Ga X, 1Ех d ПА Т4 Gb X; ОЕх ia ПА ТЗ Ga X,1Ех d ПА ТЗ Gb X |
|
i;I* Конкретные значения указаны в паспорте. | |
Знак утверждения типа
наносится на средство измерений и (или) на эксплуатационные документы
Комплектность
Комплектность преобразователей представлена в таблице 5.
Таблица 5 - Комплектность преобразователей
|
Наименование |
Обозначение |
Количество |
Примечание |
|
Преобразователь давления измерительный АИР-20/М2 |
НКГЖ.406233.0ХХ |
1 шт. |
Модель преобразователя, комплект программного обеспечения и монтажных частей в соответствии с заказом. Обозначение в соответствии с исполнением и модификацией преобразователя (YYY -только для исполнений, эксплуатирующихся на объектах АС и ОЯТЦ). |
|
Комплект программного обеспечения |
- |
1 шт. |
Модель преобразователя, комплект программного обеспечения и монтажных частей в соответствии с заказом. |
|
Комплект монтажных частей |
- |
1 шт. |
|
Руководство по эксплуатации |
НКГЖ.406233.0ХХРЭ |
1 экз. |
Обозначение в соответствии с исполнением и модификацией преобразователя (YYY -только для исполнений, эксплуатирующихся на объектах АС и ОЯТЦ). |
|
Паспорт |
НКГЖ.406233.0ХХУУУПС |
1 экз. |
Обозначение в соответствии с исполнением и модификацией преобразователя (YYY -только для исполнений, эксплуатирующихся на объектах АС и ОЯТЦ). |
|
Методика поверки |
НКГЖ.406233.028МП (с Изменением № 1) |
1 экз. |
Поверка
осуществляется по документу НКГЖ.406233.028МП «Преобразователи давления измерительные АИР-20/М2. Методика поверки (с Изменением № 1)», утвержденному ФГУП «ВНИИМС» 22 июня 2020 г.
Основные средства поверки:
- Калибраторы-измерители унифицированных сигналов ИКСУ-260
(РБ 03 13 4764 18)
- Манометры абсолютного давления МПАК-15 (РБ 03 04 4803 11);
- Задатчики избыточного давления «Воздух-4000» (РБ 03 04 1769 02);
-Калибраторы давления пневматические «Метран-505 Воздух» (РБ 03 04 6084 20);
-Калибраторы давления пневматические «Метран-504 Воздух» (РБ 03 04 3779 20);
-Задатчики разрежения «Метран-503 Воздух» (РБ 03 04 2245 14).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус и (или) свидетельство о поверке, и (или) в паспорт.
Сведения о методах измерений
приведены в эксплуатационном документе
Нормативные документы
ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходным 1774-18 и сигналами ГСП. Общие технические условия
Приказ Федерального агентства по техническому регулиррвани^ и метрологии от 29 июня 2018 г. № 1339 «Государственная поверочная схема для средств измерений избыточного давления до 4000 МПа». \\ \ )
* У;
Приказ Федерального агентства по техническому регулированию от 06.12.2019 № 2900 «Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 110-110 Па».
ГОСТ 8.187-76 ГСП. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4 Т 04 Па.
ТУ 4212-064-13282997-05. Преобразователи давления измерительные АИР-20/М2. Технические условия.
