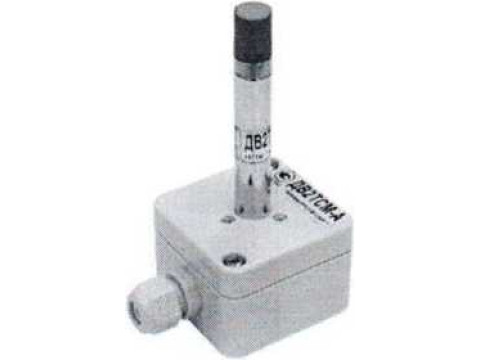

Преобразователи измерительные влажности и температуры ДВ2

Исполнение

Обозначение основного конструкторского документа

Примечание

1

2

3

А\ххх*

ЦАРЯ.2553.004-00

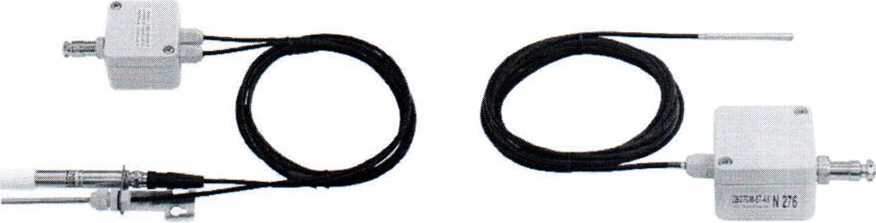

Преобразователи в прямоугольном корпусе с вынесенным цилиндрическим зондом влажности и температуры длиной «ххх» мм

АК

ЦАРЯ.2553.004-01

Преобразователи в прямоугольном корпусе с вынесенными на кабеле раздельными зондами влажности и температуры

Б\ххх\ууу*

ЦАРЯ.2553.004-02

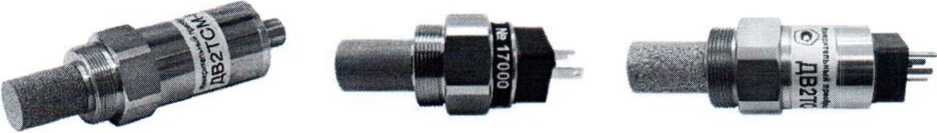

Преобразователи в цилиндрическом корпусе длиной «ххх» мм с разъемом (ххх\000) или кабелем длиной «ууу» см

В

ЦАРЯ.2553.004-03

Преобразователи погружного типа для измерений при избыточном давлении до 15 МПа

ГМ\ххх*

ЦАРЯ.2553.004-04

Преобразователи в цилиндрическом /корпусе "К вынесенным зондом с чувствительным^ элемента,ми длиной «ххх» мм                     11 V "

1

2

3

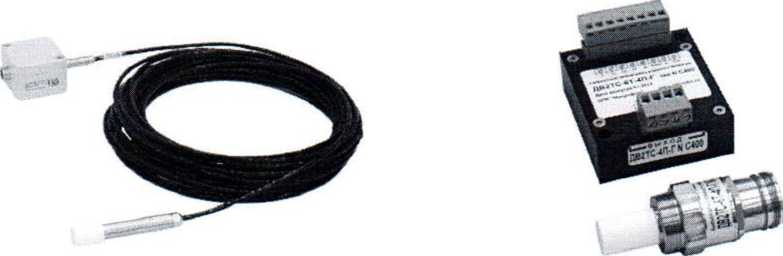

ТТ20-Г

ЦАРЯ.2553.004-05

Любой преобразователь ДВ2ТСМ конструктивного исполнения А, АК, Б, В. ГМ, Г в комплекте с преобразователем интерфейса pForLAN в два токовых выхода, соединяемые между собой гибким двух- или трехпроводным кабелем (в зависимости от исполнения ДВ2ТСМ)

Г

ЦАРЯ.2553.004-06

Преобразователи в прямоугольном корпусе с вынесенным на разъемном (исполнение 1) или неразъемном (исполнение 2) кабеле зондом с чувствительными элементами влажности и температуры

* - длина выносного зонда преобразователя и/или кабеля указывается только в паспорте на преобразователь.

Исполнение

Описание типа выходного сигнала

ТС

Преобразователи с цифровым выходным сигналом по интерфейсу R.S-485 и протоколу ModBus

тем

Преобразователи с цифровым выходным сигналом по двухпроводному интерфейсу pForLan и протоколу ModBus

ТСМ-Р

Преобразователи с функцией хранения измеренных значений влажности и температуры и цифровым выходным сигналом по двухпроводному интерфейсу pForLan и протоколу ModBus

м

Преобразователи с частотным неунифицированным выходом

ТТ20

Преобразователи с токовыми унифицированными выходами (4 - 20) мА

Идентификационные данные (признаки)

Значение

Наименование ПО

DataLogger

SensNet Server

SensNet Client

Идентификационное наименование ПО

ЦАРЯ.2770.000-1

ЦАРЯ.2770.000-2

ЦАРЯ.2770.000-3

Номер версии (идентификационный

5.54

номер) ПО

2.97

2.97

Цифровой идентификатор ПО

0x07DC4BC30974A9FC4F000E3CCA049E296952 E961AB6ABDB082517ED725033647

0x69215D6B5F7A1AF1DF74D3C11B22F30BAE9

C1848F3AA5F572E19DE2F7F18B6F2

0xl22A8B9F5E124C0222130C8F34AAC9546D80

D9EB9ABFA1EFE0DACB63A8B1FFO1

Алгоритм вычисления цифрового идентификатора

по ГОСТ P 34.11-2012

Наименование характеристики

Значение

Диапазон измерений относительной влажности, % - для преобразователей исполнения 5Т-5П-АК

от 0 до 98

от 0 до 100

Диапазон измерений температуры, °C

- для исполнений:

1Т

2Т

ЗТ

4Т

5Т

6Т

* для преобразователей исполнения 1Т-4П-В;

* * для преобразователей исполнения 5Т-5П-АК

от 0 до +60 (+50)* от -20 до +60 от -40 до +60 от 0 до +150

от -50 до +180 (от -40 до +60)**

от 0 до +125

Постоянная времени

- по относительной влажности, мин, не более

- по температуре, мин, не более

2

5

Наименование характеристики

Значение

Пределы допускаемой основной абсолютной погрешности измерений относительной влажности при температуре 23 °C, % - для исполнений:

1П

(в диапазоне от 0 % до 90 %)

(в диапазоне от 90 % до 98 %)

2П

(в диапазоне от 0 % до 90 %)

(в диапазоне от 90 % до 98 %)

4П

(в диапазоне от 0 % до 10%)

(в диапазоне от 10 % до 50%)

(в диапазоне от 50 % до 98%)

* П - измеренное значение относительной влажности, % 5П

(в диапазоне от 0 % до 100%)

±2 ±3

±1

±2

±(0,025+0,0875П*) ±(0,7+0,02П*) ±3

±2

Исполнение преобразователя **

Пределы допускаемой абсолютной погрешности измерений температуры в поддиапазонах, °C

от -50

до -40

от -40 до -20

от -20 до 0

от 0 до +60

от +60 до +125

от +125 до +150

от +60 до +180

1Т

-

±0,3

-

2Т

-

±0,3

-

ЗТ

-

±1

±0,3

-

4Т

-

±0,3

±0,005Т*

-

5Т

±(0,2+0,01 |Т*|)

±0,2

±(0,3+0,005(Т*-60))

6Т

-

±0,3

±0,7

-

Исполнение преобразователя **

Пределы допускаемой дополнительной абсолютной погрешности измерений относительной влажности при изменении температуры на 1 °C. %

1П

±0,1

2П

±0,1

4П

при относительной влажности от 0 % до 10 % ±(0,005+0.0045П*) при относительной влажности от 10 % до 98 %       ±0.1

5П

±(0,002±0,0002П*)

* П - измеренное значение относительной влажности, %;

* * - исполнение 5Т-АК не имеет канала измерения относительной влажности

Наименование характеристики

Значение

Средняя наработка на отказ То в нормальных условиях, ч, не менее

10 000

Средний срок службы Тс, лет, не менее

6

Исполнение преобразователя:

Напряжение питания. В

Потребляемый ток без электрической нагрузки на выходе, мА, не более

конструктивное (таблица 1)

по типу выходного интерфейса (таблица 2)

АК

тс, тем

от 6 до 27

25

А

ТС

от 6 до 27

4

А, Б. В. ГМ (кроме 4П)

тем

от 5 до 6,2

5

В

ТС

от 6 до 15

2

4П-В

тс, тем

от 9 до 14

7 (90*)

6Т-Г

ТС

от 10,8 до 17,2 или от 21,6 до 26,4**

75

Б

М

от 6 до 15

0,5

Б

ТСМ-Р

от 2,7 до 3,3

-

А

ТТ20

от 11 до 27

5

ГМ

ТС

от 9 до 15

5

ТТ20

от 11 до 27

-

любое

ТТ20-Г

от 21,6 до 26,4

Исполнение преобразователя

Габаритные размеры корпуса преобразователя, мм, не более

Габаритные размеры выносного зонда, мм, не более (диаметрхдлина)

Длина кабеля, м

А

(длинахширинахвысота) 35x50x52

12 х 80 (макс. 1000)

-

АК

(длинахширинахвысота) 105x65x36

влажности 15x110 температуры 4х60

не более 3

Б

-

12x80 (мах.1000)

-

Р-Б

-

16x80

-

В

(диаметрхдлина)30х105

-

-

ГМ

(диаметрхдлина) 30х105

12x250 (мах.1000)

-

Г

(длинахширинахвысота) 105x65x36

15x110

не более 15

ТТ20-Г

60x36x110

*

не более 15

6Т-Г

30x62x80

32x70

не более 200

* - габаритные размеры выносного зонда преобразователей исполнений ДВ2ТТ20-Г соответствуют габаритным размерам конструктивного исполнения входящего в его состав измерительного преобразователя ДВ2ТСМ.

Масса, кг, не более

0,5

Параметры, единицы измерения

Рабочие условия эксплуатации

Температура, °C

см.таблицу 4*

Относительная влажность, %

от 0 до 98 (100**)

Атмосферное давление, кПа

от 86 до 106***

* для исполнений преобразователей 4Т, 6Т диапазон рабочих температур корпуса преобразователя от 0 °C до +60 °C, для 5Т от -40 °C до +60 °C. Диапазон рабочих температур выносного зонда соответствует диапазону измерения, указанному в таблице 4;

* * только для конструктивного исполнения АК;

* ** для погружной части измерительных преобразователей исполнений В диапазон рабочих давлений от 0 до 15 МПа.

Наименование

Обозначение

Кол-во

Примечание

Преобразователь измерительный влажности и температуры ДВ2

ЦАРЯ.25 5 3.004-Ох

1 шт.

Руководство по эксплуатации, совмещенное с паспортом

ЦАРЯ.2772.004-Ох РЭ

1 экз.

(1)

Диск с программным обеспечением

1 шт.

(2)

Считывающее устройство DLR.-05 (только для преобразователей исполнения ТСМ-Р)

1 шт.

Упаковка

ЦАРЯ.4170.010

1 шт.

Приспособления и документация для юстировки и поверки преобразователей

Переходная втулка для установки преобразователя в генератор влажного газа «Родник-2» при юстировке и поверке

ЦАРЯ.746612.009

1 шт.

(3)

Переходная втулка для установки преобразователя в генератор влажного воздуха «HygroGen» при юстировке и поверке

ЦАРЯ.746612.010

1 шт.

(3)

Кабель для юстировки и поверки ДВ2ТСМ (преобразователь интерфейса |iForLan-RS232) (для исполнений ДВ2ТСМ 1П и 2П)

ЦАРЯ.746612.013

1 шт.

(3)

Кабель для юстировки ДТР-СМ (для исполнений ДВ2ТСМ 4П и АК)

ЦАРЯ.3660.022

1 шт.

(3)

Преобразователь интерфейсов RS485-RS232 (для исполнений ДВ2ТС)

1 шт.

(3)

Методика поверки

ЦАРЯ.2553.004-01 МП

1 экз.

(3)

(1) - на партию однотипных преобразователей допускается оформлять одно Руководство по эксплуатации, совмещенное с паспортом;

(2) - поставляется в комплекте с преобразователями исполнений ТС, ТСМ-Р. в остальных случаях - по запросу Заказчика;

(3) - поставляется по запросу Заказчика.
