Теплосчетчики ультразвуковые "СТРУМЕНЬ ТС-07"
| Номер в ГРСИ РФ: | РБ 03 10 1410 16 |
|---|---|
| Раздел: | Средства измерений температурных и теплофизических величин [10] |
| Категория: | Теплосчетчики |
| Производитель / заявитель: | НПООО «ГРАН-СИСТЕМА-С», г. Минск |
Теплосчетчики ультразвуковые «СТРУМЕНЬ ТС-07» (далее - теплосчетчики), предназначены для измерения потребляемой или отпущенной тепловой энергии в закрытых и открытых водяных системах централизованного теплоснабжения или горячего водоснабжения (далее - ГВС).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 1410 16 |
| Наименование | Теплосчетчики ультразвуковые "СТРУМЕНЬ ТС-07" |
| Год регистрации | 2016 |
| Номер сертификата | 10695 |
| Дата регистрации | 2016-10-27 |
| Срок действия | 2021-10-27 |
| Получатель сертификата | НПООО "Гран-Система-С", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
НПООО "Гран-Система-С"
Адрес: ул. Ф. Скорины, 54А, 220141, г. Минск
Контакты: (017) 265-82-03 / info@strumen.com
Поверка
| Межповерочный интервал / Периодичность поверки | 48/24 мес. |
| Методика поверки | Поверка проводится по МП.МН 1106-2011 (извещение №1). Согласно решению НТК №03-2005 от 24.03.2005 первый межповерочный интервал данных СИ, выпущенных из производства начиная с 1 апреля 2005 года, составляет 48 месяцев, последующий межповерочный интервал - не более 24 месяцев. |
Поверители
Скачать
|
Описание типа РБ 03 10 1410 16 [2009-10-21]
rb-03-10-1410-16_2009-10-21.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 1410 16 [2017-03-03]
rb-03-10-1410-16_2017-03-03.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 1410 16 [2012-01-18]
rb-03-10-1410-16_2012-01-18.pdf
|
Скачать |
Описание типа
Назначение
Теплосчетчики ультразвуковые «СТРУМЕНЬ ТС-07» (далее - теплосчетчики), предназначены для измерения потребляемой или отпущенной тепловой энергии в закрытых и открытых водяных системах централизованного теплоснабжения или горячего водоснабжения (далее - ГВС).
Область применения: системы водо- и теплоснабжения, автоматизированные системы учета потребления тепловой энергии, на промышленных предприятиях, в коммунальном хозяйстве, в жилых домах, в административно-бытовых зданиях и на других объектах.
Описание
По конструктивному решению теплосчетчики относятся к составным теплосчетчикам согласно СТБ EN 1434-1-2011.
В зависимости от типа измерительного контура теплосчетчики относятся к многоканальным по СТБ ГОСТ Р 51649-2004.
Теплосчетчики состоят из следующих составных элементов:
- тепловычислителя (далее - ТВ) - 1 шт;
- датчиков потока - до 4 шт.;
- датчиков температуры - до 8 шт.
В качестве датчиков потока для вычисления тепловой энергии используются ультразвуковые расходомеры (далее - УЗР), конструктивно состоящие из электронного блока и первичного преобразователя расхода и/или преобразователи расхода ультразвуковые «СТРУМЕНЬ» Т150 (далее - «СТРУМЕНЬ» Т150). В качестве
датчиков потока для измерения объема от дополнительного датчика (тип могут использоваться УЗР, «СТРУМЕНЬ» Т150, счетчики воды кры
я документов
турбинные (далее - счетчики воды).
Государственный реестр средств измерений Республики Беларусь
В качестве датчиков температуры используются термопреобразователи сопротивления платиновые (далее - ТСП) и (или) комплекты термопреобразователей сопротивления (далее - КТСП) с номинальной статической характеристикой (далее - НСХ) Pt500 по ГОСТ 6651-2009.
Конструктивно теплосчетчики могут быть следующих исполнений:
- «обыкновенного» исполнения, состоящего из ТВ, датчиков потока: УЗР и/или «СТРУМЕНЬ» Т150 и счетчиков воды (до 4 шт.) и датчиков температуры (до 8 шт.) - модификация «СТРУМЕНЬ ТС-07 ХХХХ.ХХХХ-ХХХХХ» (далее -«СТРУМЕНЬ ТС-07»);
- «компактного» исполнения, состоящего из ТВ, совмещенного с ЭБ УЗР (1 шт.) и КТСП - модификация «СТРУМЕНЬ ТС-07 Х0.Х-131ХХ-К50» (далее -«СТРУМЕНЬ ТС-07-К50») и «СТРУМЕНЬ ТС-07 Х0.Х-111ХХ-К6» (далее -«СТРУМЕНЬ ТС-07-К6»),
В зависимости от исполнений теплосчетчики могут иметь от 1 до 4 измерительных контуров. Теплосчетчики модификации «СТРУМЕНЬ ТС-07» в максимальном исполнении могут иметь четыре независимых измерительных контура, четыре канала вычисления тепловой энергии, четыре канала измерения объема, восемь каналов измерения температуры.
Тип измерительного контура определяется выбранным типом системы теплоснабжения (горячеводная, открытая или закрытая система теплоснабжения):
- тупиковая горячеводная система, датчик потока в прямом трубопроводе -тип 2;
- закрытая система, датчик потока в прямом трубопроводе - тип 3;
- закрытая система, датчик потока в обратном трубопроводе - тип 4;
- открытая система, датчики потока в прямом и обратном трубопроводах -тип 5.
Дополнительно теплосчетчики могут иметь функцию измерения объема от дополнительного датчика потока - тип 1.
В качестве датчиков потока, входящих в состав теплосчетчиков, для типов контуров 2, 3, 4 и 5, кроме УЗР, применяются преобразователи расхода ультразвуковые «СТРУМЕНЬ» Т150, соответствующие СТБ EN 1434-1-2011, имеющие нормированный выходной импульсный сигнал частотой до 100 Гц, вес импульса от 0,001 до 1000 дм3/имп и внесенные в Государственный реестр средств измерений Республики Беларусь.
В качестве датчиков потока, входящих в состав теплосчетчиков, для типа контура 1 (измерение объема от дополнительного датчика потока) кроме УЗР применяются преобразователи расхода ультразвуковые «СТРУМЕНЬ» Т150, счетчики воды, имеющие нормированный выходной импульсный сигнал, вес импульса от 0,001 до 1000 дм3/имп и внесенные в Государственный реестр средств измерений Республики Беларусь.
Типы датчиков потока приведены в таблице 1.
л®п Государственный реестр) I средств измерений I \ Республики Беларусь / \ Для документов/
Таблица 1
|
Наименование, тип |
Обозначение ТИПА на датчик потока |
Погрешность, % |
|
Ультразвуковые расходомеры |
ТУ РБ 100832277.003-2002 |
±(2 + 0,02—)> Я но не более ±5 % |
|
Преобразователи расхода ультразвуковые «СТРУМЕНЬ» Т150 |
ТУ BY 100832277.012-2012 |
±(2+0,02—)> q но не более ±5 % |
|
Счетчики воды крыльчатые СВ-25 «СТРУМЕНЬ», СВ-32 «СТРУМЕНЬ», СВ-40 «СТРУМЕНЬ» |
ТУ BY 100832277.005-2007 |
±2 - для счетчиков холодной воды; ±3 - для счетчиков горячей воды |
|
Счетчики воды крыльчатые СВХ-15, СВГ-15 «СТРУМЕНЬ-ГРАН» |
ТУ РБ 14506370.005-95 |
±2 - для счетчиков холодной воды; ±3 - для счетчиков горячей воды |
|
Счетчики холодной и горячей воды крыльчатые JS |
Выпускаются по технической документации фирмы-изготовителя «Apator Powogaz S.A.» (Польша) |
±2 - для счетчиков холодной воды; ±3 - для счетчиков горячей воды |
|
Счетчики холодной и горячей воды турбинные MWN, МР |
Выпускаются по технической документации фирмы-изготовителя «Apator Powogaz S.A.» (Польша) |
±2 - для счетчиков холодной воды; ±3 - для счетчиков горячей воды |
В качестве датчиков температуры, входящих в состав теплосчетчика, применяются ТСП, имеющие НСХ Pt500, 2-х проводную схему подключения, соответствующие классу точности «А» или «В» по ГОСТ 6651-2009 и внесенные в Государственный реестр средств измерений Республики Беларусь.
Типы применяемых датчиков температуры приведены в таблице 2.
Таблица 2
|
Наименование, тип |
Обозначение ТИПА на датчик |
|
Термопреобразователи сопротивления ТС-Б |
ТУ РБ 390184271.001-2003 |
|
Комплекты термопреобразователей сопротивления платиновые КТС-Б |
ТУ РБ 390184271.003-2003 |
|
Термопреобразователи сопротивления платиновые ТСП-Н |
ТУ BY 300044107.001-2006 |
|
Комплекты термопреобразователей сопротивления КТСП-Н |
ТУ РБ 300044107.008-2002 |
|
Термопреобразователи сопротивления платиновые ТЭСМА |
ТУ 4211 -005-99556332-2012 |
|
Комплекты термопреобразователей сопротивления платиновых ТЭСМА-К |
ТУ 4211-005-99556332-2012 |
|
Термопреобразователи сопротивления ТСПА |
ТУ BY 10082152.003-2006 |
|
Комплекты термопреобразователей сопротивления платиновых ТСПТК |
ТУ 4211-007-10854341-11 |
Внешний вид теплосчетчиков приведен на рисунках 1-3. Структурная схема условного обозначения теплосчетчиков приведена на рисунках 4-6. Схема клеймения и пломбировки от несанкционированного доступа с указанием мест для нанесения знака поверки в виде клейма-наклейки, оттиска поверительного клейма и стикеров изготовителя указана в приложении А к описанию типа.
Государственный реестр] I средств измерений I \ Республики Беларусь / \ Для документов/

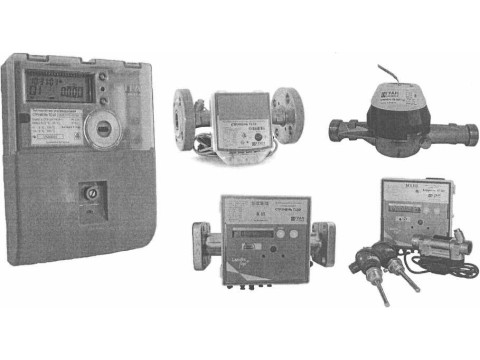

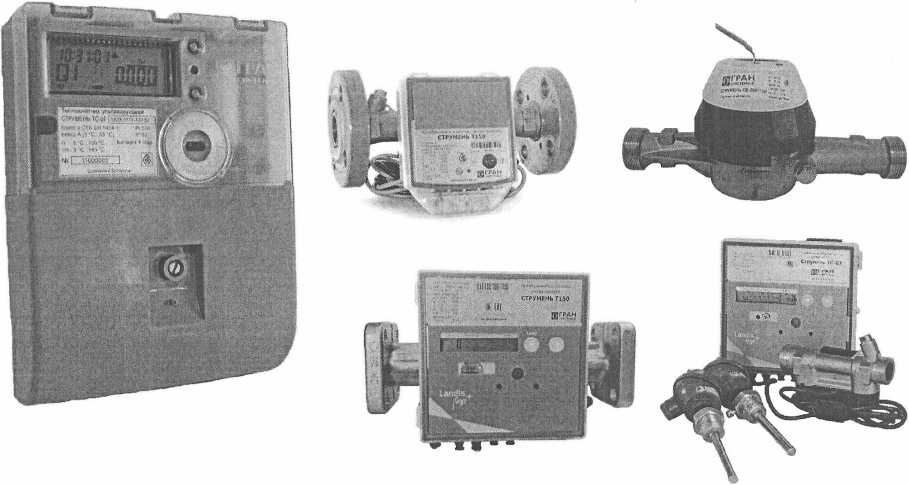

Рисунок 1 - Внешний вид теплосчетчика ультразвукового «обыкновенного» исполнения модификации «СТРУМЕНЬ ТС-07»

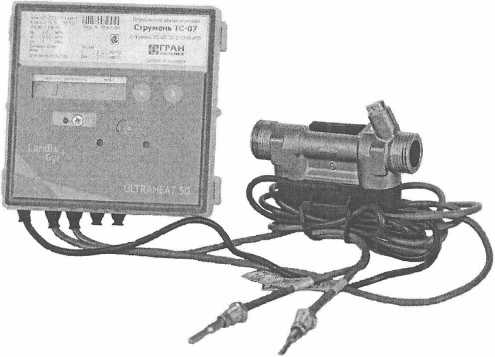

Рисунок 2 - Внешний вид теплосчетчика ультразвукового «компактного» исполнения модификации «СТРУМЕНЬ ТС-07-К50»
Рисунок 3 - Внешний вид теплосчетчика ультразвукового «комп исполнения модификации «СТРУМЕНЬ ТС-07-К6»
Государственный реестр I средств измерений / \ РеспУблики Беларусь / \Для документов/
|
«СТРУМЕНЬ ТС-07 |
X |
X |
X |
х_. |
X |
X |
X |
X |
X |
ХХХХ-Х» (X) | |
|
Тип теплосчетчика | |||||||||||
|
Тип измерительного контура: | |||||||||||
|
- контур отсутствует |
0 | ||||||||||
|
- измерение объема от дополнительного датчика потока1’ |
1 |
1 |
1 | ||||||||
|
- тупиковая ГВС1) |
2 |
2 |
2 |
2 | |||||||
|
- закрыта система, датчик потока в прямом трубопроводе |
3 |
3 |
3 |
3 | |||||||
|
- закрытая система, датчик потока в обратном трубопроводе |
4 |
4 |
4 |
4 | |||||||
|
- открытая система1’ |
5 |
5 | |||||||||
|
1-й измерительный контур | |||||||||||
|
2-й измерительный контур1’ | |||||||||||
|
3-й измерительный контур1’ | |||||||||||
|
4-й измерительный контур1’ | |||||||||||
|
Параметры датчиков потока: УЗР и «СТРУМЕНЬ» Т1501’, qB и DN: | |||||||||||
|
-дв0,6м3/ч DN15 |
0 |
0 |
0 |
0 | |||||||
|
-qB1,5M3/4 DN15 |
1 |
1 |
1 |
1 | |||||||
|
-дв2,5м3/ч DN20 |
2 |
2 |
2 |
2 | |||||||
|
-qD3,5M3/4 DN251’2’ |
3 |
3 |
3 |
3 | |||||||
|
- qB 6 м3/ч DN251’2’ |
4 |
4 |
4 |
4 | |||||||
|
-qB10M3/4 DN401’2’ |
5 |
5 |
5 |
5 | |||||||
|
-qD15M3/4 DN501’2’ |
6 |
6 |
6 |
6 | |||||||
|
- qB 25 м3/ч DN651’2’ |
7 |
7 |
7 |
7 | |||||||
|
- qB 40 м3/ч DN801’2’ |
8 |
8 |
8 |
8 | |||||||
|
- qB 60 м3/ч DN1001’2’ |
9 |
9 |
9 |
9 | |||||||
|
- датчик потока отсутствует1’ | |||||||||||
|
Параметры счетчиков воды1’: Q3 и DN: | |||||||||||
|
-О31,6м3/ч DN15 |
А |
А |
А | ||||||||
|
- Q3 2,5 м3/ч DN15, DN20 |
А |
А |
А | ||||||||
|
- Q3 4 м3/ч DN20 |
В |
В |
В | ||||||||
|
- Q3 6,3 м3/ч DN25 |
С |
С |
С | ||||||||
|
-Q310m3/4 DN32 |
D |
D |
D | ||||||||
|
-Q316m3/4 DN40 |
Е |
Е |
Е | ||||||||
|
- Q3 25 м3/ч DN40 |
Е |
Е |
Е | ||||||||
|
- Q3 25 м3/ч DN50 |
F |
F |
F | ||||||||
|
- Q3 40 м3/ч DN65 |
G |
G |
G | ||||||||
|
- Q3 63 м3/ч DN80 |
Н |
Н |
Н | ||||||||
|
-Q3100m3/4 DN100 |
J |
J |
J | ||||||||
|
-Q3160m3/4 DN125 |
К |
К |
К | ||||||||
|
- Q3 250 м3/ч DN150 |
L |
L |
L | ||||||||
|
2-й измерительный канал1’ | |||||||||||
|
3-й измерительный канал1’ | |||||||||||
|
4-й измерительный канал1’ | |||||||||||
|
Температура холодной воды: | |||||||||||
|
- программируется1’4’ |
0 | ||||||||||
|
- измеряется1’4’ |
1 | ||||||||||
|
- не измеряется |
1 | ||||||||||
Рисунок 4 - Структурная схема условного обозначения теплое ультразвуковых «СТРУМЕНЬ ТС-07» (начало)
|
«СТРУМЕНЬ ТС-07 ХХХХ.ХХХХ-Х |
X |
X |
X |
X |
- |
X |
»( |
X | ||
|
- рисунок 4 | ||||||||||
|
Тип архива: | ||||||||||
|
- месячный3’ |
1 | |||||||||
|
- часовой, суточный, месячный, годовой1’2’ |
3 | |||||||||
|
Единица измерения тепловой энергии: | ||||||||||
|
-ГДж |
1 | |||||||||
|
- кВт ч1’ |
2 | |||||||||
|
Выбор длины кабеля от датчика температуры до тепловычислителя: | ||||||||||
|
-1,5 м3’ |
0 | |||||||||
|
-Зм1’2’ |
0 | |||||||||
|
- 5 м1’ |
1 | |||||||||
|
-10 м1’ |
2 | |||||||||
|
- по заказу (не более 25 м) |
3 | |||||||||
|
Тип интерфейса связи: | ||||||||||
|
- оптический |
0 | |||||||||
|
- оптический + M-BUS3’ |
1 | |||||||||
|
- оптический + RS-2321’ |
2 | |||||||||
|
- оптический + RS-4851’ |
3 | |||||||||
|
Конструктивное исполнение: | ||||||||||
|
- «обыкновенное»1’ | ||||||||||
|
- «компактное» с 0 макс. - |
105 °C3’ |
Кб | ||||||||
|
- «компактное» с 0 макс. - |
150 °C2’ |
К50 | ||||||||
|
Дополнительная информация1’2’ |
рисунок 6 | |||||||||
|
Примечания:1) только для модификации «СТРУМЕНЬ ТС-07»; | ||||||||||
2) только для модификации «СТРУМЕНЬ ТС-07-К50»;
3) только для модификации «СТРУМЕНЬ ТС-07-К6»;
4) программирование каналов температуры производится в теплосчетчиках с
типом контура 2 или 5 для трубопровода холодной воды в значение, равное 10 °C.
Рисунок 5 - Структурная схема условного обозначения теплосчетчиков ультразвуковых «СТРУМЕНЬ ТС-07» (окончание)
«СТРУМЕНЬ ТС-07-К50»
|
Теплосчетчик ультразвуковой «СТРУМЕНЬ ТС-07 Х0.Х-131Х0-К50 » ( |
X - |
X |
X ) |
|
Тип соединения датчика потока: | |||
|
- резьбовое |
м | ||
|
- фланцевое |
F | ||
|
Модуль расширения интерфейсов 1: | |||
|
- отсутствует |
0 | ||
|
- аналоговый выход |
А | ||
|
- импульсный выход |
Р | ||
|
- M-BUS |
G | ||
|
Модуль расширения интерфейсов 2: | |||
|
- отсутствует |
0 | ||
|
- аналоговый выход |
А | ||
|
- импульсный выход |
Р | ||
|
- M-BUS |
G | ||
Рисунок 6 - Обозначение модулей расширения теплосчетчиков модификации
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики теплосчетчиков приведены в таблице 3.
Таблица 3
|
Наименование параметра |
Значение |
|
Класс точности каждого канала теплосчетчиков по СТБ EN 1434-1-2011 |
2 |
|
Класс точности каждого канала теплосчетчиков по СТБ ГОСТ Р 51649-2004 |
А |
|
Диапазон максимальных значений количества тепловой энергии, ГДж |
от 9999,999 до 9 999 999 |
|
Диапазон измерения температур теплоносителя 0, °C - модификации «СТРУМЕНЬ ТС-07», «СТРУМЕНЬ ТС-07-К50»; - модификация «СТРУМЕНЬ ТС-07-К6» |
от 5 до 150; от 15 до 105 |
|
Диапазон измерения разности температур теплоносителя А0, °C (К) - модификации «СТРУМЕНЬ ТС-07», «СТРУМЕНЬ ТС-07-К50»; - модификация «СТРУМЕНЬ ТС-07-К6» |
от 3 до 145; от 3 до 90 |
|
Пределы допускаемой относительной погрешности каждого измерительного канала при измерении тепловой энергии Е, % |
±(3+4-A0Mj,H/A0+O,O2-qp/q), где АО и А0МИН - значение разности температур и его наименьшее значение, °C; q и qp - значение расхода и его постоянное значение, м3/ч |
|
Пределы допускаемой относительной погрешности каждого измерительного канала при вычислении тепловой энергии Ес, % |
±(О,5+А0МИН/А0) |
|
Пределы допускаемой относительной погрешности датчиков потока при измерении объема теплоносителя Ef, % в зависимости от типа: УЗР, преобразователи расхода ультразвуковые «СТРУМЕНЬ» Т150 счетчики горячей воды крыльчатые СВГ-15 «Струмень-Гран», СВ-25, СВ-32, СВ-40 «СТРУМЕНЬ», JS, счетчики горячей воды турбинные MWN: - в диапазоне расходов от Q2 (включ.) до Q4 для воды, имеющей температуру < 30 °C - в диапазоне расходов от Q2 (включ.) до Q4 для воды, имеющей температуру > 30 °C - в диапазоне расходов от Ch до Q2 (не включ.) |
±(2+0,02qp/q); ±2; ±3; ±5 |
|
Пределы допускаемой относительной погрешности тепловычислителя теплосчетчика при преобразовании импульсного сигнала от датчика потока в значение объема Ef D, %, по каждому каналу |
±0,1 |
Продолжение таблицы 3
|
Наименование параметра |
Значение |
|
Пределы допускаемой относительной погрешности теплосчетчика при измерении объема Ev, %, (для типа контура 1) в зависимости от типа: - УЗР, преобразователи расхода ультразвуковые «СТРУМЕНЬ» Т150 - счетчики горячей воды крыльчатые СВГ-15 «Струмень-Гран», СВ-25, СВ-32, СВ-40 «СТРУМЕНЬ», JS, счетчики горячей воды турбинные MWN: - в диапазоне расходов от Q2 (включ.) до Q4 для воды, имеющей температуру < 30 °C - в диапазоне расходов от Q2 (включ.) до Q4 для воды, имеющей температуру > 30 °C - в диапазоне расходов от От до Q2 (не включ.) |
±(2,1 +0,02qp/q); ±2,1; ±3,1; ±5,1 |
|
Номинальное давление измеряемой среды, МПа, PN по СТБ EN 1434-1-2011 |
1,6 (PN16) |
|
Максимальное избыточное рабочее давление при верхнем значении температуры теплоносителя, МПа, PS по СТБ EN 1434-1-2011 |
1,6 (PS16) |
|
Потеря давления при qp, МПа |
0,025 |
|
Класс допуска датчиков температуры по ГОСТ 6651-2009 |
А или В |
|
Номинальная статическая характеристика (НСХ) датчиков потока по ГОСТ 6651-2009 |
Pt500 |
|
Пределы допускаемой относительной погрешности измерения разности температуры A0t, %, комплекта датчиков температуры |
±(О,5+3-Д0МИН/Д0) |
|
Рабочее положение |
горизонтальное, вертикальное |
|
Выходной последовательный интерфейс |
оптический |
|
Скорость обмена по оптическому интерфейсу, бит/с |
2400 |
|
Цифровой интерфейс в зависимости от модификации |
M-BUS; RS-232; RS-485 или отсутствует |
|
Скорость обмена по цифровому интерфейсу, бит/с |
от 100 до 9600 |
|
Тип архива в зависимости от модификации: - «СТРУМЕНЬ ТС-07» - «СТРУМЕНЬ ТС-07-К50» - «СТРУМЕНЬ ТС-07-К6» |
часовой (1 мес.), суточный (2 мес.), месячный (24 мес.), годовой (20 лет); часовой (45 сут.), суточный (65 сут.), месячный (36 мес.), годовой (15 лет); месячный (18 мес.) |
|
Номинальное напряжение питания от источников постоянного тока, В: - ТВ «СТРУМЕНЬ ТС-07» - «СТРУМЕНЬ ТС-07-К50», УЗР - «СТРУМЕНЬ ТС-07-К6» |
3,6, емкость батареи 2,1 Ач (1 шт.); 3,6, емкость батареи 16,5 Ач (1 шт.); 3,6, емкость батареи 2,1 А ч (2 шт.) |
|
Время установления рабочего режима, с, не более |
30 |
|
Степень защиты оболочки по ГОСТ 14254-96; - ТВ «СТРУМЕНЬТС-07» - УЗР, «СТРУМЕНЬ ТС-07-К50», «СТРУМЕНЬ ТС-07-К6» |
IP52; IP54 |
|
Класс оборудования по ГОСТ 12.2.007.0-75 по способу защиты от поражения электрическим током | |
|
Класс исполнения теплосчетчика по условиям окружающей среды по СТБ EN 1434-1-2011 |
д (( ( \\ ---------------------К 1— |
\т'яда»умёвто7/
|
Наименование параметра |
Значение |
|
Группа исполнения по устойчивости от воздействия окружающей среды по ГОСТ 12997-84 |
В4, но в диапазоне температур от 5 °C до 55 °C |
|
Группа исполнения по устойчивости и прочности к воздействию атмосферного давления по ГОСТ 12997-84 |
Р1 |
|
Группа исполнения по устойчивости к механическим воздействиям по ГОСТ 12997-84 |
N2 |
|
Диапазон температуры окружающего воздуха при транспортировании, °C |
от минус 20 до 55 |
|
Средний срок службы теплосчетчика, лет, не менее |
12 |
|
Средняя наработка на отказ, ч, не менее |
35 000 |
Диапазоны значений расходов для каждого исполнения УЗР и «СТРУМЕНЬ» Т150 в зависимости от номинального диаметра (DN) приведены в таблице 4. Диапазон значений расходов для счетчиков воды, применяемых в качестве датчиков потока для типа контура 1 приведены в таблице 5
Таблица 4
|
Наименование параметра |
Значения расходов для УЗ |
Р (в зависимости от DN | ||||||||
|
15, 20 |
15, 20 |
20 |
25 |
25 |
40 |
50 |
65 |
80 |
100 | |
|
Постоянное значение расхода теплоносителя, qD м3/ч |
0,6 |
1,5 |
2,5 |
3,5 |
6 |
10 |
15 |
25 |
40 |
60 |
|
Нижний предел значения расхода теплоносителя, q,, м3/ч |
0,012 |
0,03 |
0,05 |
0,07 |
0,12 |
0,2 |
0,3 |
0,5 |
0,8 |
1,2 |
|
Верхний предел значения расхода теплоносителя, qs, м3/ч |
1,2 |
3 |
5 |
7 |
12 |
20 |
30 |
50 |
80 |
120 |
|
Примечания: 1) Максимальный расход qs - максимальное значение расхода, при котором теплосчетчики функционируют в течение коротких промежутков времени (<1 ч в день, <200 ч в год) без превышения максимально допускаемых погрешностей. 2) Постоянный расход qp - максимальное значение расхода, при котором теплосчетчики непрерывно функционируют без превышения максимально допускаемых погрешностей. 3) Минимальный расход q, - минимальное значение расхода, выше которого теплосчетчики функционируют без превышения максимально допускаемых погрешностей. | ||||||||||
Таблица 5
|
Постоянное значение расхода |
Предельные значения расходов |
Длина датчика потока, мм |
Номинальное давление PN |
Тип соединения |
Bec импульса, дм3/имп |
|
Счетчики воды крыльчатые «СТРУМЕ |
НЬ-ГРАН» | ||||
|
Q3 = 1,6 м3/ч |
Q4 = 2 м3/ч, От = 0,03 м3/ч |
110 |
PN16 |
G3/4" |
1 |
|
Счетчики воды крыльчатые «СТРУ |
МЕНЬ» | ||||
|
Оз = 6,3 м3/ч |
Q4 = 7,87 м3/ч, Qi от 0,13 до 0,25 м3/ч |
260 |
PN16 |
G11/4" |
10 |
|
Оз = 6,3 м3/ч |
О4 = 7,87 м3/ч, Qi = 0,25 м3/ч |
260 |
PN16 |
G11/2" |
10 |
|
Оз = 10 м3/ч |
О4 = 12,5 м3/ч, Qi от 0,20 до 0,40 м3/ч |
260 |
PN16 |
G172" |
10 |
|
Оз = 10 м3/ч |
Q4 = 12,5 м3/ч, Qi = 0,4 м3/ч |
300 |
PN16 |
G2^ | |
|
Оз = 16 м3/ч |
Q4 = 20 м3/ч, Qi от 0,32 до 0,64 м3/ч |
300 |
PN16 |
Т?П^уд; II I COP |
® io\\ peecrnl II |
Г И VA
|
Постоянное значение расхода |
Предельные значения расходов |
Длина датчика потока, мм |
Номинальное давление PN |
Тип соединения |
Bec импульса, дм5/имп |
|
Счетчики горячей воды крыльчатые JS | |||||
|
Q3 = 1,6 м3/ч |
Q4 = 2 м3/ч, Qi = 0,016 (0,020) м3/ч |
110 |
PN16 |
G3/4"* |
1 |
|
Оз = 2,5 м3/ч |
Q4 = 3,125 м3/ч, Qi =0,025 (0,031) м3/ч |
110 |
PN16 |
G3/4" |
1 |
|
Оз = 2,5 м3/ч |
Q4 = 3,12m3/4, Qi =0,025 (0,031) м3/ч |
130 |
PN16 |
G1"* |
1 |
|
Оз = 4 м3/ч |
Q4 = 5 м3/ч, Qi = 0,04 (0,05) м3/ч |
130 |
PN16 |
G1" |
1 |
|
Оз = 6,3 м3/ч |
Q4 = 7,875 м3/ч, Qi = 0,079 м3/ч |
260 |
PN16 |
G11/4"* |
10 |
|
Оз = 10 м3/ч |
Q4 = 12,5 м3/ч, Qi = 0,125 м3/ч |
260 |
PN16 |
G11/4"* |
10 |
|
Оз = 10 м3/ч |
Q4 = 12,5 м3/ч, Qi = 0,125 м3/ч |
260 |
PN16 |
G11/2"* |
10 |
|
Оз = 16 м3/ч |
Q4 = 20 м3/ч, Qi = 0,2 м3/ч |
300 |
PN16 |
G2"* |
10 |
|
Счетчики горячей воды турбинные MWN | |||||
|
Оз = 25 м3/ч |
Q4 = 31,25 м3/ч, Qi = 0,625 м3/ч |
200 |
PN16 |
DN40 |
100 |
|
Оз = 25 м3/ч |
Q4 = 31,25 м3/ч, Qi = 0,625 м3/ч |
200 |
PN16 |
DN50 |
100 |
|
Оз = 40 м3/ч |
Q4 = 50 м3/ч, Qi = 1,0 м3/ч |
200 |
PN16 |
DN65 |
100 |
|
Оз = 63 м3/ч |
Q4 = 78,75 м3/ч, Qi = 1,575 м3/ч |
225; 200* |
PN16 |
DN80 |
100 |
|
Оз = 100 м3/ч |
Q4 = 125 м3/ч, Qi = 2,5 м3/ч |
250 |
PN16 |
DN100 |
100 |
|
Оз = 160 м3/ч |
Q4 = 200 м3/ч, Qi = 4 м3/ч |
250 |
PN16 |
DN125 |
100 |
|
Оз = 250 м3/ч |
Q4 = 312,5 м3/ч, Qi = 6,25 м3/ч |
300 |
PN16 |
DN150 |
1000 |
|
Примечания: 1) Максимальный расход О4 - максимальное значение расхода, при котором счетчики функционируют в течение коротких промежутков времени (<1 ч в день, <200 ч в год) без превышения максимально допускаемых погрешностей. 2) Постоянный расход О3 - максимальное значение расхода, при котором счетчики непрерывно функционируют без превышения максимально допускаемых погрешностей. 3) Минимальный расход Qi - минимальное значение расхода, выше которого счетчики функционируют без превышения максимально допускаемых погрешностей. 4) * - типоразмеры, которые поставляются по отдельному заказу. | |||||
Теплосчетчики в зависимости от модификации осуществляют:
а) измерение, вычисление и индикацию накопленных параметров:
- количества потребляемой или отпущенной тепловой энергии, ГДж (кВт ч*);
- объема теплоносителя, м3;
- массы теплоносителя, т;
- времени наработки, ч;
- времени работы с ошибками, ч;
б) вычисление и индикацию мгновенных (текущих) параметров:
- тепловой мощности, кВт;
- объемного расхода теплоносителя, м3/ч;
- массового расхода теплоносителя, т/ч;
- температуры теплоносителя, °C;
- разности температур теплоносителя в прямом и обратном потоках или трубопроводе холодного водоснабжения, °C;
- давления теплоносителя, кПа
в) сохранение измеренной, вычисленной информации в архиве:^^^^
- накопленной тепловой энергии, ГДж (кВтч);
- накопленного объема теплоносителя, м3; I/ \
- накопленной массы теплоносителя, т; //
- средней температуры теплоносителя, °C;
- давления теплоносителя, кПа;
- времени наработки, ч;
- времени работы в нештатном режиме, ч;
г) индикацию:
- текущего времени/даты в режиме реального времени;
- наименования и размерности измеренных и вычисленных параметров;
- параметров конфигурации.
Примечание: * - дополнительно в качестве единицы измерения тепловой энергии в теплосчетчиках используется «кВт ч» при поставке в другие страны.
Время хранения информации в памяти счетчика при отключении автономного встроенного источника обеспечивается в течение срока службы теплосчетчика.
Знак утверждения типа
Знак утверждения типа наносится на титульные листы эксплуатационной документации типографским способом, на переднюю панель теплосчетчиков - методом сеткографии.
Комплектность
Комплект поставки теплосчетчиков приведен в таблице 6.
Таблица 6
|
Обозначение |
Наименование |
Количество, шт. |
|
СИФП 80.00.000 СИФП 80.00.000 СТРЭ 32.00.000-02 ТУ BY 100832277.012-2012 ТУ BY 100832277.005-2007 ТУ РБ 14506370.005-95 РБ 03 07 0302 16 РБ 03 07 0303 16 ТУ РБ 390184271.001-2003 ТУ РБ 390184271.003-2003 ТУ BY 300044107.001-2006 ТУ РБ 300044107.008-2002 ТУ 4211-005-99556332-2012 ТУ BY 10082152.003-2006 ТУ 4211-007-10854341-11 |
Теплосчетчик ультразвуковой «СТРУМЕНЬ ТС-07»: а) модификация «СТРУМЕНЬ ТС-07» в составе: - тепловычислитель; - датчики потока - датчики температуры |
1 * |
|
СТРЭ 32.00.000-02 СТРЭ 32.00.000-02 ТУ РБ 390184271.003-2003 ТУ РБ 300044107.008-2002 ТУ 4211-005-99556332-2012 ТУ BY 10082152.003-2006 ТУ 4211-007-10854341-11 |
б) модификация «СТРУМЕНЬ ТС-07-К50» в составе: - тепловычислитель с ультразвуковым первичным преобразователем расхода; - комплект датчиков температуры |
1 1 |
|
СТРЭ 32.00.000-03 СТРЭ 32.00.000-03 |
в) модификация «СТРУМЕНЬ ТС-07-К6» ffY - тепловычислитель с ультразвуковым первичны^ преобразователем расхода U \₽ec^S \\ \.Для л |
v ^iiit ' - ,’xSS J .4 ' Л 'Я» « < I |
|
Обозначение |
Наименование |
Количество, шт. |
|
ТУ РБ 390184271.001-2003 ТУ РБ 390184271.003-2003 ТУ BY 300044107.001-2006 ТУ РБ 300044107.008-2002 ТУ 4211-005-99556332-2012 ТУ BY 10082152.003-2006 ТУ 4211-007-10854341-11 |
- комплект датчиков температуры |
1 |
|
СИФП 80.00.000 ПС СТРЭ 32.00.000-02 ПС СТРЭ 32.00.000-03 ПС |
Теплосчетчики ультразвуковые «СТРУМЕНЬ ТС-07». Паспорт |
1 |
|
СИФП 80.00.000 РЭ СТРЭ 32.00.000-02 РЭ СТРЭ 32.00.000-03 РЭ |
Теплосчетчики ультразвуковые «СТРУМЕНЬ ТС-07». Руководство по эксплуатации |
*| |
|
МП. МН 1106 -2011 |
Теплосчетчики ультразвуковые «СТРУМЕНЬ ТС-07». Методика поверки |
1 *** |
|
«HMU-TS» |
Программа чтения данных с теплосчетчиков «Стру-мень ТС-07» |
*** |
|
«UltraAssist light» |
Программа чтения данных с теплосчетчиков «СТРУМЕНЬ ТС-07-К6» |
*** |
|
СИФП 70.00.000 И1 |
Теплосчетчики «СТРУМЕНЬ ТС-05»/«СТРУМЕНЬ ТС-07». Инструкция по работе с последовательным каналом связи | |
|
СИФП 80.90.000 СТРЭ 32.90.000-02 СТРЭ 32.90.000-03 |
Упаковка |
1 |
|
Примечания: * - количество и тип определяется исполнением ТС; ** - количество определяется договором на поставку или см. www.strumen.bywww.strumen.com; *** - определяется договором на поставку | ||
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ РБ 100832277.003-2002 Теплосчетчики ультразвуковые «СТРУМЕНЬ ТС-07». Технические условия.
СТБ ГОСТ Р 51649-2004 Теплосчетчики для водяных систем теплоснабжения. Общие технические условия.
СТБ EN 1434-1-2011 Теплосчетчики. Часть 1. Общие требования.
ГОСТ 12.2.007.0-75 Изделия электротехнические. Общие требования безопасности.
ТР ТС 020/2011 Электромагнитная совместимость технических средств.
МП.МН 1106-2011 Теплосчетчики ультразвуковые «СТРУМЕНЬ ТС-07». Методика поверки.
Заключение
Теплосчетчики ультразвуковые «СТРУМЕНЬ ТС-07» соответствуют требованиям ТУ РБ 100832277.003-2002, СТБ EN 1434-1-2011, СТБ ГОСТ Р 51649-2004 и ГОСТ 12.2.091-2012, ТР ТС 020/2011 (декларация о соответствии № ТС BY/112 11.01. ТР020 003 19554, действительна до 08.11.2021).
Межповерочный интервал: при выпуске из производства - не более 48 месяцев; последующий (в эксплуатации) - не более 24 месяцев.
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ г. Минск, Старовиленский тракт, 93, тел. +375 17 334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
Другие Теплосчетчики
