Теплосчетчики ТЭМ-104

Назначение

Теплосчетчики ТЭМ-104 предназначены для измерений количества теплоты (тепловой энергии).

Описание

Принцип работы расходомерного канала теплосчетчиков ТЭМ-104 основан на зависимости ЭДС, возникающей в электропроводящей жидкости, движущейся в магнитном поле, от средней скорости жидкости и, тем самым, от объемного расхода.

. В теплосчетчиках реализованы функции измерений, индикации и регистрации технологических параметров (расхода, температуры и давления) систем теплоснабжения и горячего водоснабжения.

Измерительные каналы температур и давлений теплосчетчиков ТЭМ-104 преобразуют в цифровую форму выходные сигналы преобразователей температур и давлений, установленных в трубопроводах.

Теплосчетчики производят измерения, обработку результатов измерений и регистрацию параметров теплоносителя в системах теплоснабжения (до четырех систем) в соответствии с заданной конфигурацией. Конфигурирование теплосчетчиков осуществляется программно.

В каждой системе теплоснабжения теплосчетчики осуществляют:

а) измерение и индикацию:

- текущего значения объемного расхода теплоносителя [м3/ч] в трубопроводах, на которых установлены преобразователи расхода (от 1 до 4, в зависимости от конфигурации теплосчетчика);

- температуры теплоносителя [°C] в трубопроводах, на которых установлены преобразователи температуры (от 2 до 6, в зависимости от конфигурации теплосчетчика);

- избыточного давления [МПа] в трубопроводах, на которых установлены преобразователи давления (до 4 каналов, в зависимости от конфигурации теплосчетчика);

- текущего времени (с указанием часов, минут, секунд) и даты (с указанием числа, месяца, года);

б) вычисление и индикацию:

- текущего значения массового расхода теплоносителя [т/ч] в трубопроводах, на которые установлены преобразователи расхода;

- разности температур теплоносителя [°C] в подающем и обратном (трубопроводе холодного водоснабжения) трубопроводах;

в) накопление, хранение и индикацию:

- суммарного с нарастающим итогом значения потребленного (отпущенного) количества теплоты [ГДж], [Гкал], [МВт*ч];

- суммарных с нарастающим итогом значений объема [мД и массы [т] теплоносителя, протекающего по трубопроводам, на которых установлены соответствующие первичные преобразователи;

- времени работы при поданном напряжении питания [ч];

- времени работы без остановки счета с нарастающим итогом (наработки) [ч, мин];

- времени работы в зоне ошибок [ч, мин];

- архива данных;

г) сохранение в энергонезависимой памяти:

- потребленного (отпущенного) количества теплоты (тепловой энергии) час [ГДж], [Гкал];

- массы [т] и объема [м3] теплоносителя, протекшего за каждый час по трубопроводам, на которых установлены преобразователи расхода;

- среднечасовых и среднесуточных значений температур Г [°C] теплоносителя в трубопроводах;

- среднечасовой и среднесуточной разности температур At [°C] между' подающим и обратным трубопроводами;

- среднечасовых и среднесуточных измеряемых (или программируемых) значений давления в трубопроводах Р [МПа];

- времени работы при поданном напряжении питания [ч];

- времени [ч, мин] наработки за каждый час, сутки;

- времени работы в нештатных ситуациях [ч, мин] за каждый час, сутки;

- информации об возникающих нештатных ситуациях за каждый час, сутки;

д) преобразование:

- значения одного из параметров (расхода или температуры) в выходной токовый сигнал в диапазоне от 4 до 20 мА.

В состав теплосчетчиков входят:

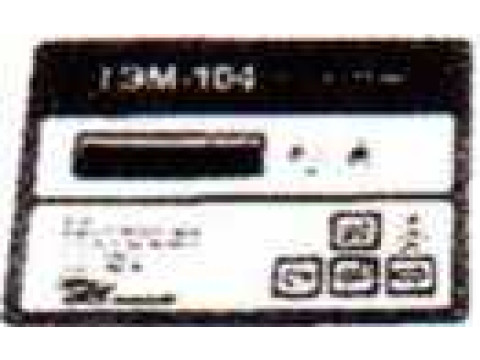

- измерительно-вычислительный блок (ИВБ) (Рис. 1.а);

- первичные преобразователи расхода электромагнитного типа (ППР) (Рис. 1.6) -до 2 шт;

- измерительные преобразователи расхода с частотно-импульсным выходным сигналом (ИП) - до 2 шт;

- измерительные преобразователи температуры - термопреобразователи сопротивления (ТС) - от 1 до 6 шт;

- по дополнительному заказу измерительные преобразователи давления (ДИД) - от 1 до 4 шт.

Рисунок 1

Типы ТС, ИП и ДИД, применяемых в составе теплосчетчиков, указаны в таблицах 1,2, 3.

Таблица 1.

Типы термопреобразователей сопротивления и комплектов термопреобразователей со-

противления, применяемых в составе теплосчетчика

Таблица 2.

_______Типы измерительных преобразователей расхода, применяемых в составе теплосчетчика

1ля документов,

Таблица 3.

Типы измерительных преобразователей давления, применяемых в составе теплосчетчика

ТС, входящие в состав теплосчетчиков, имеют номинальную статическую характеристику 100П или Ptl 00 по ГОСТ 6651-2009 и подключаются к ИВБ по четырехпроводной схеме.

Теплосчетчики имеют стандартные интерфейсы RS 232 и гальванически развязанный RS 485, через которые считываются текущие и статистические данные параметров систем теплоснабжения, а также данные о конфигурации теплосчетчика.

Программное обеспечение

Программное обеспечение (ПО), необходимое для реализации заявленных функций, записывается в память микроконтроллера на заводе-изготовителе.

Основными задачами программного обеспечения являются:

- организация опроса датчиков аналоговых величин (ППР, ТС, ДИД), первичная обработка сигналов;

- измерение частоты, интервалов времени и количества импульсов, поступающих на частотные и импульсные входы;

- преобразование сигналов в значения физических величин в соответствии с номинальными статическими характеристиками, настроечными параметрами и данными калибровки;

- вычисление массы, объема и энергии за интервал времени и формирование архива;

- формирование выходных аналоговых (I) и цифровых (RS 232) сигналов;

- реализация пользовательского интерфейса в режимах «Рабочий», «Настройки», «Конфигурация», «Поверка», «Калибровка». (Доступ к режимам «Настройки», «Конфигурация», «Поверка», «Калибровка» ограничен);

- анализ измеренных значений, регистрация и индикация ошибок и нештатных ситуаций;

- архивирование результатов измерений в энергонезависимой памяти.

Погрешность вычисления потребленного количества теплоты, обусловленная точностью выполнения математических операций микроконтроллером (с учетом погрешности аппроксимации зависимости энтальпии от температуры и давления) не превышает ±0,15 %.

Погрешность преобразования объемного расхода (объема) в массовый расход (массу), обусловленная точностью выполнения математических операций микроконтроллером (с учетом погрешности аппроксимации зависимости плотности от температуры и давления) не превышает ±0,05 %.

Идентификационные данные программного обеспечения (ПО) ТЭМ-104 приведены в таблице 4.

Таблица 4.

В теплосчетчиках предусмотрена схема пломбировки от несанкционированного доступа к изменению программного обеспечения. Элементы защиты, места для нанесения оттисков и наклеек показаны на рис. 2.

После программирования на предприятии-изготовителе доступ к перемычкам закрыт защитным экраном, установленным над платой и пломбой.

Уровень защиты ПО СИ от непреднамеренных и преднамеренных изменений соответствует уровню «С» согласно МИ 3286-2010.

Пломба пое^а-япия-изготобитепя

Перемычка перебойа

Экран

прибора 6 режим 'Калибровка' (защищена наклейкой из , саморазрушаюшейся пленки) /

Кнопка входа о режимы 'Канфигуюц'<я'. TtacmpouKO', 'Пз&еоко'____________________

(защищена крыской корпуса и пломбой пеплоснобжасщей организации)

Перемычка oocnjno к режиму 'Пссгаогеипс&ьДе'__________

(защищено эас-см и пломбой пребприяп15ч-цзготобителя1

Т □ L

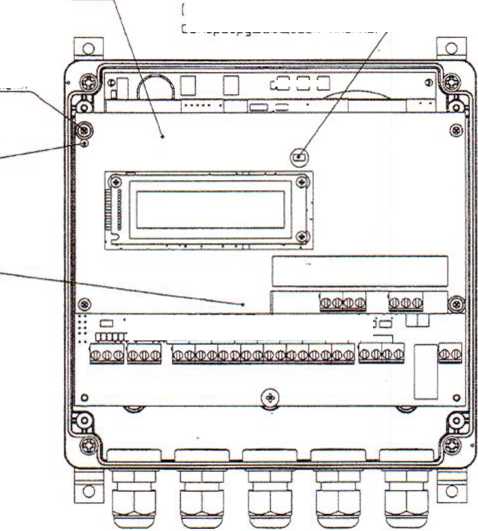

Рисунок 2.

Расположение перемычки перевода прибора в режим «Калибровка», перемычки доступа к программированию микроконтроллера и мест установки пломб предприятия-изготовителя.

Технические характеристики

Таблица 5. Основные метрологические и технические характеристики

Примечания

* см. таблицы 2 и 6;

Таблица 6. Днжизоны измерений расходов в каналах с ППР

Примечание - в скобках указано значение наименьшего расхода, измерение которого обеспечивается по согласованию при заказе.

Знак утверждения тина

наносится типографским способом на эксплуатационную документацию и на переднюю панель ИВБ методом офсетной печати или лазерной гравировки.

Комплектность

Комплект поставки теплосчетчиков соответствует таблице 7. Таблица 7.

Поверка

осуществляется по документу ЭС 99556332.002.000 МП «ГСП Теплосчетчики ТЭМ - 104 Мето

дика поверки», утвержденным ГЦИ СИ ОАО «НИИТеплоприбор» 21.07.2011 г.

Основные средства поверки указаны в таблице 8.

Таблица 8.

Сж.жмид • ипдщкл (методах) измерений

Ж2ИЕЯП5ЕЕИ в ЭС 99556332.002.000 РЭ «Теплосчетчики ТЭМ-104. Руководство по эксплуата-

Вфапвше ■ технические документы, устанавливающие требования к теплосчетчи-пиТЯНИ

1. ГОСТ Р 51649-2000 «Теплосчетчики для водяных систем теплоснабжения. Общие условия».

2. МИ 2412-97 «Государственная система обеспечения единства измерений. Водяные сис-тгяк-ЖЕЕЖХвсявеЕиа. Уравнения измерений тепловой энергии и количества теплоносителя».

3. ТУ 4218-002-99556332-11 «Теплосчетчики ТЭМ-104. Технические условия».

Реквменлают не областям применения в сфере государственного регулирования обес-яечення сшнспя измерений торговых и товарообменных операций.
