Теплосчетчики ТЭСМА-106
| Номер в ГРСИ РФ: | РБ 03 10 6665 18 |
|---|---|
| Раздел: | Средства измерений температурных и теплофизических величин [10] |
| Категория: | Теплосчетчики |
| Производитель / заявитель: | ООО "Энергосберегающая компания "ТЭМ", г. Москва |
|
Описание типа РБ 03 10 6665 18 [2019-04-25]
rb-03-10-6665-18_2019-04-25.pdf
|
Скачать |
Теплосчетчики ТЭСМА-106 (далее - теплосчетчики) предназначены для измерений количества теплоты (тепловой энергии), температуры, давления, объёмного (массового) расхода и объёма (массы) теплоносителя в системах теплоснабжения (отопления и горячего водоснабжения).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 6665 18 |
| Наименование | Теплосчетчики ТЭСМА-106 |
| Год регистрации | 2018 |
| Номер сертификата | 11916 |
| Дата регистрации | 2018-08-30 |
| Срок действия | 2022-04-14 |
| Получатель сертификата | ООО "Энергосберегающая компания ТЭМ", г. Москва, Российская Федерация (RU) |
Производитель / Заявитель
ООО "Энергосберегающая компания ТЭМ"
Адрес: Бескудниковский б-р, д. 29, к. 1, г. Москва, 127474
Контакты: (495)980-12-57, ekotem@tem-pribor.com
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверка проводиться по документу РТ-МП-4112-449-2016 (2016 г.). Допущены к применению в Республике Беларусь в составе СИ, внесенных в Государственный реестр средств измерений Республики Беларусь, и только в составе измерительных каналов количества теплоты (тепловой энергии), предназначенных для закрытых систем теплоснабжения. |
| Признание поверки | Первичная при выпуске из производства теплосчетчиков с измерительными каналами количества теплоты (тепловой энергии), предназначенными для закрытых систем теплоснабжения: Калужский ЦСМ (аттестат аккредитации - №RA.RU.311265, шифр поверительного клейма - БУ) при условии представления свидетельства о поверке совместно с протоколом поверки (НТК №09-18). |
Поверители
Скачать
|
Описание типа РБ 03 10 6665 18 [2019-04-25]
rb-03-10-6665-18_2019-04-25.pdf
|
Скачать |
Описание типа
Назначение
Теплосчетчики ТЭСМА-106 (далее - теплосчетчики) предназначены для измерений количества теплоты (тепловой энергии), температуры, давления, объёмного (массового) расхода и объёма (массы) теплоносителя в системах теплоснабжения (отопления и горячего водоснабжения).
Области применения: коммерческий и технологический учет на источниках тепловой энергии, предприятиях тепловых сетей, объектах жилищно-коммунального хозяйства и промышленных предприятиях; системы контроля и управления технологическими процессами; информационно-измерительные и диспетчерские системы.
Описание
Принцип действия теплосчётчиков основан на измерении объема, температуры и давления теплоносителя при помощи внешних датчиков и последующем вычислении тепловой энергии путем обработки результатов измерений измерительно-вычислительным блоком.
Теплосчетчики ТЭСМА-106 выпускаются в модификациях: ТЭСМА-1О6(ТЭСМАРТ.О1), ТЭСМА-106 (ТЭСМАРТ.02.1), ТЭСМА-106(ТЭСМАРТ.02.2), ТЭСМА-106(ТЭСМАРТ.02.3). Теплосчетчики состоят из: измерительно - вычислительного блока (далее - ИВБ); первичных преобразователей расхода (далее - ППР); измерительных преобразователей расхода (далее -ИП); термопреобразователей (далее - ТС); датчиков избыточного давления (далее - ДИД).
ИВБ обеспечивает измерение аналоговых сигналов от ППР, ТС и ДИД, частотноимпульсных сигналов от ИП с последующей обработкой, накоплением, хранением, индикацией на дисплее и выдачей на внешние устройства. Измеренные сигналы ППР, ТС и ДИД преобразуются ИВБ в цифровую форму.
Принцип действия ППР основан на явлении электромагнитной индукции.
ППР могут изготавливаться как в компактной модификации, так и в раздельной, которая отличается выносной клеммной коробкой.
Измерительным преобразователем расхода ИП является функционально законченный расходомер-счетчик, имеющий в своём составе частотно-импульсный выход.
Измерение температуры теплоносителя осуществляется путём измерения на ТС падения
через него
напряжения, пропорционального измеренной температуре, при протекании постоянного тока заданной величины.
Измерение давления осуществляется путём измерения силы пост поступающего от ДИД, пропорционального избыточному давлению в трубопров
Теплосчетчики имеют стандартные интерфейсы RS-232 и RS-485. Опционально теплосчетчики могут быть оснащены иными внешними и внутренними видами связи: GSM, WiFi и другие.
Емкость архива теплосчетчика, не менее: часового - 60 суток; суточного - 6 месяцев; месячного (итоговые значения) - 3 года.
Типы ТС, ИП и ДИД, входящих в составе теплосчетчиков, указаны в таблицах 1, 2 и 3.
Общий вид средства измерений представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа теплосчетчиков представлена на рисунке 2.
ПРИ ПРИМ ИРИН ПРПН/Р ПП

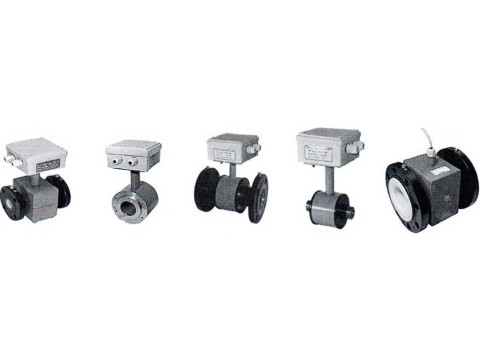

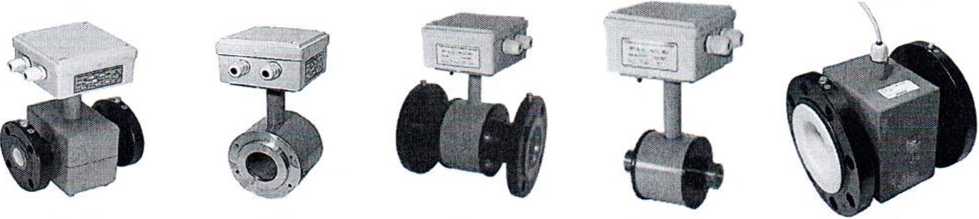

Рисунок 1 а - ППР

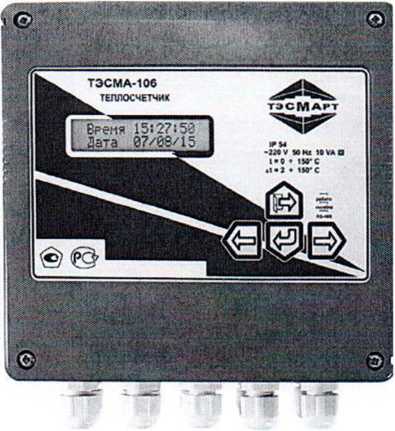

Рисунок 16 - ИВБ
Рисунок 1 в - ПРПН/Р
Рисунок 1 - Общий вид средства измерений
Пломба предприятия-
