Теплосчетчики Sensonic II
| Номер в ГРСИ РФ: | РБ 03 10 1917 15 |
|---|---|
| Раздел: | Средства измерений температурных и теплофизических величин [10] |
| Категория: | Теплосчетчики |
| Производитель / заявитель: | «Ista International GmbH», Германия |
|
Описание типа РБ 03 10 1917 15 [2016-03-17]
rb-03-10-1917-15_2016-03-17.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 1917 15 [2020-05-13]
rb-03-10-1917-15_2020-05-13.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 1917 15 [2011-03-23]
rb-03-10-1917-15_2011-03-23.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 1917 15 [2009-05-05]
rb-03-10-1917-15_2009-05-05.pdf
|
Скачать |
Теплосчетчики Sensonic II предназначены для измерения и учета потребляемой или отпущенной тепловой энергии в закрытых водяных системах централизованного теплоснабжения или горячего водоснабжения.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 1917 15 |
| Наименование | Теплосчетчики Sensonic II |
| Год регистрации | 2015 |
| Номер сертификата | 13914 |
| Дата регистрации | 2020-11-26 |
| Срок действия | 2021-11-26 |
| Получатель сертификата | фирма "Ista International GmbH", Германия (DE) |
Производитель / Заявитель
фирма "Ista International GmbH"
Адрес: Grugaplatz, 2 45131 Essen
Контакты: 4593526
Поверка
| Межповерочный интервал / Периодичность поверки | 48/24 мес. |
| Методика поверки | Поверка проводится по МРБ МП.1700-2011. Согласно решению НТК №02-08 от 26.02.08 первый межповерочный интервал данных СИ, выпущенных из производства начиная с 1 марта 2008 года, составляет 48 месяцев, последующий - 24 месяца. |
Поверители
Скачать
|
Описание типа РБ 03 10 1917 15 [2016-03-17]
rb-03-10-1917-15_2016-03-17.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 1917 15 [2020-05-13]
rb-03-10-1917-15_2020-05-13.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 1917 15 [2011-03-23]
rb-03-10-1917-15_2011-03-23.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 1917 15 [2009-05-05]
rb-03-10-1917-15_2009-05-05.pdf
|
Скачать |
Описание типа
Назначение
Теплосчетчики Sensonic II предназначены для измерения и учета потребляемой или отпущенной тепловой энергии в закрытых водяных системах централизованного теплоснабжения или горячего водоснабжения.
Область применения - закрытые системы теплоснабжения, автоматизированные системы учета потребления тепловой энергии, коммунальное хозяйство, жилые дома, административно-бытовые здания и другие объекты.
Описание
Теплосчетчик измеряет объем теплоносителя, температуру в подающем и обратном трубопроводах и вычисляет количество тепловой энергии с учетом места установки.
В состав теплосчетчика входят: датчик потока, тепловычислитель, комплект из двух термопреобразователей сопротивления (КТС).
Принцип действия датчика потока основан на преобразования вращения крыльчатки в импульсы путем немагнитного индуктивного сканирования. Частота следования импульсов пропорциональна расходу теплоносителя. Датчик потока - плоские электропроводящие секторы, разделенные изолирующими участками - закреплен на верхней части крыльчатки. Детектор - катушка индуктивности - отделен от крыльчатки герметизирующей перегородкой. Вращение крыльчатки приводит к появлению в зоне чувствительности катушки попеременно электропроводящего и изолирующего сектора. Изменение добротности катушки позволяет генерировать импульсы расхода.
В датчике потока использован принцип работы многоструйного счетчика воды. Измерительная капсула содержит обойму с радиальными наклонными каналами, направляющими воду на лопасти крыльчатки.
Тепловычислитель производит измерение, накопление, хранение и индикацию информации измерительного, справочного и служебного характера.
КТС содержит два подобранных платиновых термопреобразователя с номинальной статической характеристикой Pt500 по СТБ ЕН 60751, подключаемых по двухпроводной схеме подключения при длине кабеля 1,5 или 3 м и четырехпроводной схеме подключения при длине кабеля 10 м.
Теплосчетчики имеют энергонезависимую память с обновлением данных каждый час, обеспечивают сохранность данных при отключении питания в течение 5 лет.
Питание теплосчетчика осуществляется от встроенной литиевой батареи со сроком службы 10 лет.
Каждые 24 часа теплосчетчик производит самотестирование, при котором могут быть определены возможные посторонние вмешательства или сообщения о неисправностях.
Теплосчетчики могут монтироваться либо на обратном, либо на подающем трубопроводе, как в горизонтальном, так и в вертикальном положениях, прямые участки трубопровода не требуются.
Конструкцией теплосчетчика предусмотрена дистанционная передача измерительной и служебной информации через коммуникационные модули (импульсный или M-BUS модуль). Тепловычислитель имеет встроенный оптический интерфейс для установки и считывания данных.

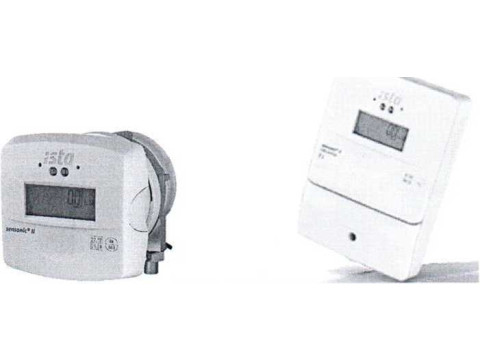

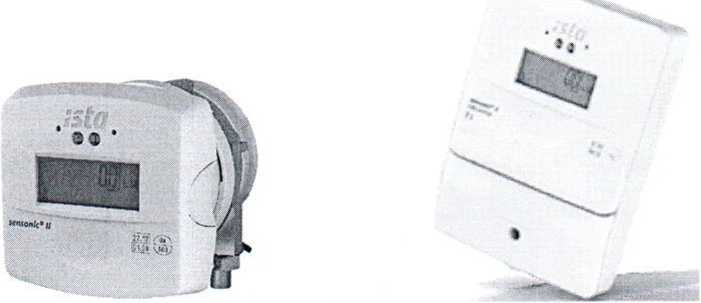

Внешний вид теплосчетчиков Sensonic II приведен на рисунке 1.
Место нанесения знака поверки в виде клейма-наклейки приведено в Приложении А к описанию типа.
Рисунок 1. Внешний вид теплосчетчиков Sensonic II
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические параметры теплосчетчиков указаны в таблице 1.
Таблица 1_______________________________________________________
|
Наименование характеристики |
Значение характеристики | ||||
|
Sensonic II (компактное исполнение) Sensonic II Т1 (комбинированное исполнение) | |||||
|
1 |
2 | ||||
|
Класс теплосчетчика по СТБ EN 1434-1 |
2; 3 | ||||
|
Класс исполнения теплосчетчика по условиям окружающей среды по СТБ EN 1434-1 |
А; С | ||||
|
Номинальный размер теплосчетчика DN |
15 |
15 |
20 | ||
|
Постоянный расход, qD, м3/ч |
0,6 |
1,5 |
2,5 | ||
|
Максимальный расход, qs, м3/ч |
1,2 |
3,0 |
5,0 | ||
|
Минимальный расход, q;, мд/ч: q/qp=1:100 (Sensonic II) qi/qD=1:50 (Sensonic II) qi/q0=1:25 (Sensonic II и Sensonic II T1) |
0,006 0,012 0,024 |
0,015 0,030 0,060 |
0,025 0,050 0,100 | ||
|
Потеря давления при постоянном расходе qp, МПа, не более |
0,016 |
0,022 |
0,024 | ||
|
Номинальное давление PN теплоносителя, МПа, не более |
1,6 | ||||
|
Максимальное допустимое рабочее давление PS теплоносителя, МПа, не более |
1,6 / | ||||
|
Лист 2 из 5 | |||||
|
Продолжение таблицы 1 | |||
|
1 |
2 | ||
|
Диапазон измерения температуры термопреобразователями сопротивления (от 0min до 0тах), °C |
от 5 до 150 * | ||
|
Диапазон измерения разности температур комплектом термопреобразователей сопротивления (ОТ A0minflO АОтах)> К |
от 3 до 100 * | ||
|
Нижний предел разности температур измеряемый комплектом термопреобразователей сопротивления для Sensonic II, К: при qi<0,1 м3/ч при Qi>0,1 м3/ч |
6 3 |
6 3 |
6 3 |
|
(Диапазон температуры окружающего воздуха в рабочих условиях, °C |
от 5 до 55 | ||
|
Диапазон температур теплоносителя, °C |
от 15 до 90 | ||
|
Относительная погрешность теплосчетчика при измерении количества тепловой энергии 5, %, не более |
6=±(3+4A0min/A0+O,O2qp/q) - для класса 2, 6=±(4+4AOmin/AG+0,05qp/q) - для класса 3, где q - расход теплоносителя, м3/ч | ||
|
Относительная погрешность тепловычислителя при вычислении количества тепловой энергии в диапазоне температур от 5 °C до 150 °C, Ес, %, не более |
Ес—±(O,5+A0rnin/A0) | ||
|
Относительная погрешность датчика потока при измерении объема теплоносителя в диапазоне расходов от нижнего предела значения расхода теплоносителя д,до наибольшего значения расхода теплоносителя qs и диапазоне температур теплоносителя от 0mjn до 0max, Ef, %, не более |
Ef =±(2+0,02qp/q) - для класса 2 Ef =±(3+0,05qp/q) - для класса 3 | ||
|
Относительная погрешность измерения разности температур Et, %, не более |
Ef=±(0,5+3A 0min/A0) | ||
|
Степень защиты оболочки тепловычислителя по ГОСТ 14254 |
IP54 | ||
|
Номинальное напряжение питания, В |
3 | ||
|
Масса, кг, не более: компактное исполнение комбинированное исполнение |
0,652-0,760 0,627 - тепловычислитель 0,231 - датчик потока | ||
|
Габаритные размеры (длина * высота * ширина), мм, не более: компактное исполнение комбинированное исполнение |
80x76x61 133x92x37 - тепловычислитель 70x67x61 - датчик потока | ||
|
*На маркировке теплосчетчиков указываются эксплуатационные характеристики, обусловленные диапазоном температур теплоносителя и способом монтажа теплосчетчика (установка на подающем трубопроводе: диапазон температуры от 0min=5 °C до 0тах=9О °C, диапазон измерения разности температур комплектом термопреобразователей сопротивления от △0min=3 К до △0тах=85 К; установка на обратном трубопроводе: диапазон температуры от 0min=5 °C до 0тах=15О °C, диапазон измерения разности температур комплектом термопреобразователей сопротивления от △0min=3 К до △0тах=1ОО К). Технические и метрологические характеристики комплекта термопреобразователей сопротивления теплосчетчиков, устанавливаемых на подающем и обратном трубопроводах, идентичны. | |||
Знак утверждения типа
Знак утверждения типа наносится типографским способом на паспорта.
Комплектность
В комплект поставки теплосчетчика входят:
• Модульная версия
- датчик потока
- тепловычислитель
- термопреобразователи сопротивления 2 шт.
- корпус расходомера
- комплект штуцеров
- узел присоединения термопреобразователей сопротивления согласно проектной документации
- паспорт
- упаковка
1 шт.;
1 шт.;
1 компл.;
1 шт.;
1 шт.;
1 шт.;
1 шт.;
1 шт.
• Компактная версия
- датчик потока с тепловычислителем и встроенными преобразователями
- корпус расходомера
- комплект штуцеров
- узел присоединения термопреобразователя сопротивления согласно проектной документации
- паспорт
- упаковка
1 шт.;
1 шт.;
1 шт.;
1 шт.;
1 шт.;
1 шт.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
СТБ EN 1434-1-2011. Теплосчетчики. Часть 1. Общие требования;
СТБ EN 1434-2-2011. Теплосчетчики. Часть 2. Требования к конструкции;
СТБ EN 1434-4-2011. Теплосчетчики. Часть 4. Испытания утверждения типа;
СТБ EN 1434-5-2011. Теплосчетчики. Часть 5. Первичная поверка;
ТР ТС 020/2011. Электромагнитная совместимость технических средств;
МРБ МП.1700-2011 "Теплосчетчики Sensonic II. Методика поверки".
Заключение
Теплосчетчики Sensonic II соответствуют требованиям документации фирмы "Ista International GmbH", Германия, СТБ EN 1424-1-2011, СТБ EN 1424-2-2011, СТБ EN 1424-4-2011, TP ТС 020/2011 (декларация № ТС BY/112 11.01. ТР020 003 15395, срок действия по 17.01.2021).
Межповерочный интервал (при применении в сфере законодательной метрологии) при выпуске из производства - не более 48 месяцев, при периодической поверке не более 24 месяцев.
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ
г. Минск, Старовиленский тракт, 93, тел. 334-98-13
Аттестат аккредитации № BY/112 1.0025
