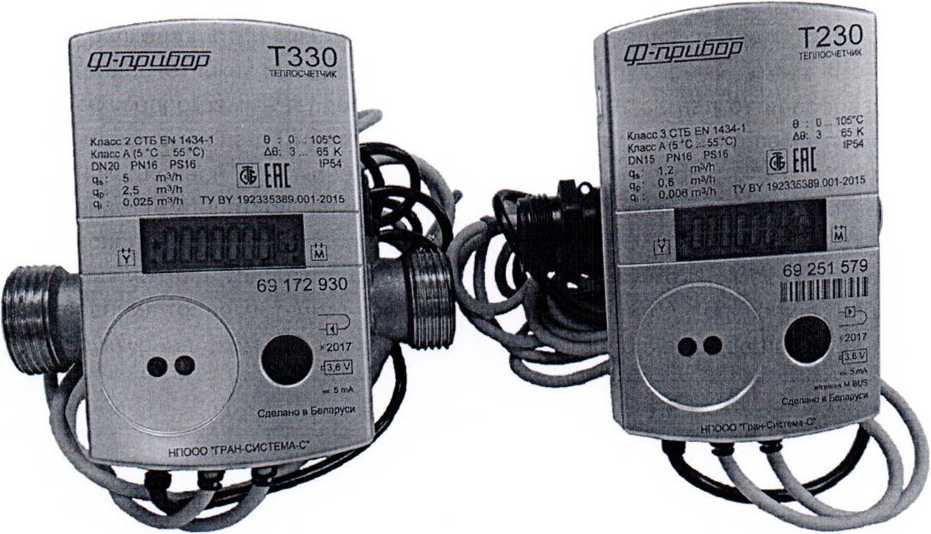

Теплосчетчики Ф-Прибор Т230, Т330

Теплосчетчик

Ф-Прибор

хххх

-

X

X

-

X

X

X

Торговая марка

Тип в зависимости от материала датчика потока:

- из композитного материала

Т230

- из латуни

ТЗЗО

Технические характеристики:

- qD 0,6 м3/ч, G 74"

0

6

0

-qp 1,5 м3/ч, G %"

1

5

0

- qD 1,5 м3/ч, G 1"

1

5

1

- qD 2,5 м3/ч, G 1"

2

5

1

Тип измерительного контура:

- закрытая система, датчик потока в прямом трубопроводе

3

- закрытая система, датчикм потока в обратном трубопроводе

4

Единица измерения тепловой энергии:

-ГДж

1

- кВт ч*

3

Наименование параметра

Значение

Количество каналов измерений тепловой энергии

1

Класс точности теплосчетчиков по СТБ EN 1434-1-2011

2 или 3

Диапазон измерения температур при вычислении количества тепловой энергии 0, °C

от 0 до 105

Диапазон измерений разности температур теплоносителя △©, К (°C)

от 3 до 65

Диапазон рабочих температур датчика потока, °C

ОТ 1 5 ДО ЭОх^Тста^Ч

Номинальное давление измеряемой среды, МПа, PN по СТБ EN 1434-1-2011

1,6 (PNl/Z"

------------------------------------'-----------II

Наименование параметра

Значение

Максимальное избыточное рабочее давление при верхнем значении температуры теплоносителя, МПа, PS по СТБ EN 1434-1-2011

1,6 (PS16)

Пределы допускаемой относительной погрешности теплосчетчиков при измерении тепловой энергии Е, %:

- для класса 2 по СТБ EN 1434-1-2011

- для класса 3 по СТБ EN 1434-1-2011

±(3+4'A0Ml1H/A0+O,O2qp/q), ±(4+4-A0MMH/A0+O,O5qp/q), где ДО и ДОМин - значение разности температур и его наименьшее значение, °C;

q и qp - значение расхода и его постоянное значение, м3/ч

Пределы допускаемой относительной погрешности теплосчетчиков при измерении объема Ef, %:

- для класса 2 по СТБ EN 1434-1-2011

- для класса 3 по СТБ EN 1434-1-2011

±(2+0,02-qp/q), ±(3+0,05qD/q)

Пределы допускаемой относительной погрешности вычислителя в комплекте сдатчиками температуры при вычислении тепловой энергии Ect, %

±(1 +4-Д0мин/А0)

Пределы допускаемой относительной погрешности при измерении интервалов времени бс, %

±0,05

Номинальный диаметр DN

15

15

20

20

Максимальный расход qs, м3/ч

1,2

3,0

3,0

5,0

Постоянный расход qp, м3/ч

0,6

1,5

1,5

2,5

Отношение постоянного расхода к минимальному, qP/q.

100*

100

100

100

Минимальный расход qj, м3/ч

0,006

0,015

0,015

0,025

Отношение постоянного расхода к минимальному, qD/qi

50

50

50

50

Минимальный расход qj, м3/ч

0,012

0,030

0,030

0,050

Номинальный размер резьбовых соединений

G 3/4"

G

1"

Максимальная потеря давления при qD, Др, МПа

о,с

25

Рабочее положение

горизонтальное, вертикальное

Класс устойчивости к возмущению потока по СТБ ISO 4064-1-2007

U0 и D0

Тип НСХ датчика температуры по ГОСТ 6651-2009

Pt500

Оптический интерфейс

по ГОСТ IEC 61107-2011

Цифровой интерфейс в зависимости от исполнения

M-BUS, M-BUS беспроводной или отсутствует

Тип архива

месячный (24 мес.); годовой (1 год)

Номинальное напряжение питания от источников постоянного тока, В

3,6, емкость батареи 2,6 А ч

Время работы от батареи напряжением 3,6 В, лет, не менее

6 или 11

Наименование параметра

Значение

Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0-75

III

Класс исполнения по условиям окружающей среды по СТБ EN 1434-1-2011

А

Группа исполнения по устойчивости к воздействию окружающей среды по ГОСТ 12997-84

В4, но в диапазоне от 5 °C до 55 °C

Степень защиты, обеспечиваемая оболочками, по ГОСТ 14254-2015

IP54

Группа исполнения по устойчивости к механическим воздействиям по ГОСТ 12997-84

L2

Группа исполнения по устойчивости и прочности к воздействию атмосферного давления по ГОСТ 12997-84

Р1

Масса, кг, не более

1,0

Средний срок службы, лет, не менее

12

Средняя наработка на отказ, ч, не менее

35 000

Примечания:

1) Максимальный расход qs - максимальное значение расхода, при котором теплосчетчики должны функционировать в течение коротких промежутков времени (менее 1 ч в день, менее 200 ч в год) без превышения максимально допускаемых погрешностей.

2) Постоянный расход qp - максимальное значение расхода, при котором теплосчетчики должны непрерывно функционировать без превышения максимально допускаемых погрешностей.

3) Минимальный расход q, - минимальное значение расхода, выше которого теплосчетчики должны функционировать без превышения максимально допускаемых погрешностей.

4) * - только для теплосчетчиков Ф-Прибор Т230.

Наименование

Количество, шт.

Теплосчетчик Ф-Прибор Т230 или ТЗЗО

1

Теплосчетчики Ф-Прибор Т230, ТЗЗО. Паспорт

1

Теплосчетчики Ф-Прибор Т230, ТЗЗО. Руководство по эксплуатации

1*

МРБ МП.2529-2015 Теплосчетчики Ф-Прибор Т230, ТЗЗО. Методика поверки

1 **

Упаковка

1

Примечания: * - поставляется одно на партию или см. www.strumen.bywww.strumen.com:

** - определяется договором на поставку.
