Теплосчетчики "СТРУМЕНЬ" ТС-05К
| Номер в ГРСИ РФ: | РБ 03 10 4975 17 |
|---|---|
| Раздел: | Средства измерений температурных и теплофизических величин [10] |
| Категория: | Теплосчетчики |
| Производитель / заявитель: | НПООО «ГРАН-СИСТЕМА-С», г. Минск |
Теплосчетчики «СТРУМЕНЬ» ТС-05К (далее - теплосчетчики), предназначены для измерения тепловой энергии и параметров теплоносителя в закрытых системах водяного теплоснабжения.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 4975 17 |
| Наименование | Теплосчетчики "СТРУМЕНЬ" ТС-05К |
| Год регистрации | 2017 |
| Номер сертификата | 11464 |
| Дата регистрации | 2017-11-28 |
| Срок действия | 2022-11-28 |
| Получатель сертификата | НПООО "Гран-Система-С", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
НПООО "Гран-Система-С"
Адрес: ул. Ф. Скорины, 54А, 220141, г. Минск
Контакты: (017) 265-82-03 / info@strumen.com
Поверка
| Межповерочный интервал / Периодичность поверки | 48/24 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2288-2012 (изменения №1-2). МПИ - 48 мес. при выпуске из производства; МПИ - 24 мес. при последующей поверке. |
Поверители
Скачать
|
Описание типа РБ 03 10 4975 17 [2018-01-24]
rb-03-10-4975-17_2018-01-24.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 4975 17 [2014-05-20]
rb-03-10-4975-17_2014-05-20.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 4975 17 [2013-02-11]
rb-03-10-4975-17_2013-02-11.pdf
|
Скачать |
Описание типа
Назначение
Теплосчетчики «СТРУМЕНЬ» ТС-05К (далее - теплосчетчики), предназначены для измерения тепловой энергии и параметров теплоносителя в закрытых системах водяного теплоснабжения.
Область применения: системы теплоснабжения, автоматизированные системы учета потребления тепловой энергии, в коммунальном хозяйстве, жилых домах, административно-бытовых зданиях и на других объектах с малым потреблением тепловой энергии.
Описание
Принцип действия теплосчетчиков состоит в измерении объема и температур теплоносителя с последующим вычислением тепловой энергии, объема и других параметров теплоносителя путем обработки результатов вычислителем.
По конструктивному решению теплосчетчики относятся к единым теплосчетчикам и состоят из электронного вычислителя, датчика потока -преобразователя расхода крыльчатого, изготовленных в общем корпусе и комплекта датчиков температуры - термопреобразователей сопротивления подобранных в пару, с номинальной статической характеристикой (далее - НСХ) Pt 500 по ГОСТ 6651-2009.
Дополнительно теплосчетчики имеют возможность индикации входных данных, полученных по импульсному входу от других теплосчетчиков, счетчиков электрической энергии или счетчиков воды с последующей передачей данных о накопленной тепловой энергии, электрической энергии или объема по цифровому интерфейсу M-BUS.
Для документов,
Теплосчетчики имеют два исполнения, которые отличаются уравнением расчета тепловой энергии, в зависимости от направления потока в трубопроводе (прямой или обратный), в котором установлен теплосчетчик.
Теплосчетчики выпускаются в пяти модификациях для четырех постоянных значений расхода и отличающихся между собой номинальным диаметром и конструкцией присоединения.

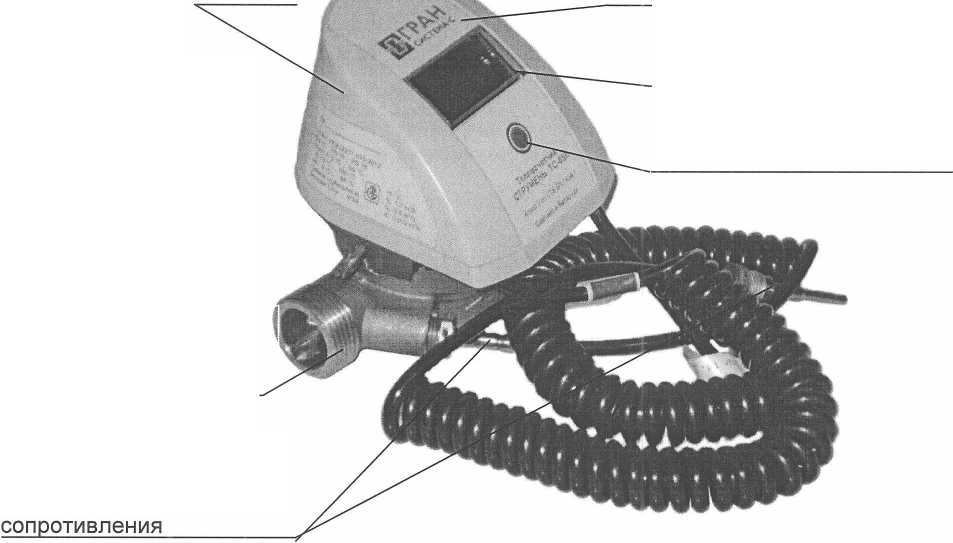

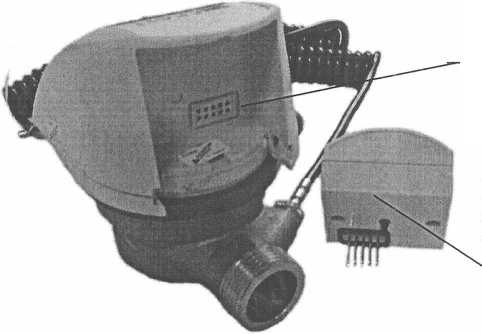

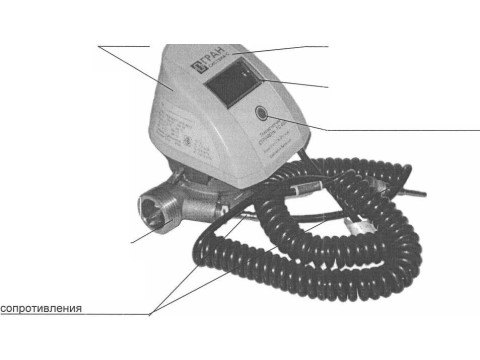

Внешний вид теплосчетчиков приведен на рисунке 1. Местиа клеймения и пломбирования теплосчетчиков приведены в приложении А к описанию типа. Структурная схема условного обозначения теплосчетчиков приведена на рисунке 2.
электронный
кожух
вычислитель
цифровое показывающее устройство
кнопка управления индикацией
датчик потока -преобразователь расхода крыльчатый
датчики температуры -комплект
термопреобразователей
Место подключения интерфейса
M-BUS интерфейс с импульсными входами (выходом)
|
Теплосчетчик |
«СТРУМЕНЬ» |
ТС-05К |
— |
X |
) |
X |
X |
X |
X |
X | ||
|
Торговая марка | ||||||||||||
|
Тип | ||||||||||||
|
Технические характеристики: | ||||||||||||
|
- qD 0,6 м3/ч, G Уд" |
0 |
6 |
0 | |||||||||
|
- qD 1,0 м3/ч, G 3/д" |
1 |
0 |
0 | |||||||||
|
- qD 1,5 м3/ч, G %" |
1 |
5 |
0 | |||||||||
|
-qD 1,5 м3/ч, G 1" |
1 |
5 |
1 | |||||||||
|
-qD2,5 м3/ч, G 1" |
2 |
5 |
1 | |||||||||
|
Тип измерительного контура: | ||||||||||||
|
- закрытая система теплоснабжения с датчиком потока в прямом трубопроводе |
3 | |||||||||||
|
- закрытая система теплоснабжения с датчиком потока в обратном трубопроводе |
4 | |||||||||||
|
Единица измерения тепловой энергии: | ||||||||||||
|
-ГДж |
1 | |||||||||||
|
- Г кал* |
2 | |||||||||||
|
- кВт ч* |
3 | |||||||||||
|
Наличие встроенных коммуникационных модулей: | ||||||||||||
|
- отсутствует |
0 | |||||||||||
|
- M-BUS |
1 | |||||||||||
|
- RS-232 |
2 | |||||||||||
|
-USB |
4 | |||||||||||
|
- M-BUS + 4 импульсных входа |
D | |||||||||||
|
- M-BUS + 2 импульсных входа + 1 импульсный выход |
F | |||||||||||
Примечание: * - только для теплосчетчиков, поставляемых за пределы Республики
Беларусь
Рисунок 2 - Структурная схема условного обозначения теплосчетчиков
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики теплосчетчиков приведены в таблице 1.
Таблица 1________________________________________________________________
|
Наименование параметра |
Значение |
|
Количество каналов измерения тепловой энергии |
1 |
|
Класс точности теплосчетчиков по СТБ EN 1434-1-2011 |
3 |
|
Пределы допускаемой относительной погрешности теплосчетчиков при измерении тепловой энергии Е, % |
±(4+4-AOMMH/AO+0,05qp/q), где АО и АОМИН - значение разности температур и его наименьшее значение, °C; q и qp - значение расхода теплоносителя и его постоянное значение, м3/ч |
|
Пределы допускаемой относительной погрешности теплосчетчиков при измерении объема Ef, % |
±(3+0,05 ■ |\\ ----------------------------------------------Ы—|Государственннй pOfiCIOl—11— |
средств измерении Республики Беларусь \ Для документов/
Продолжение таблицы 1
|
Наименование параметра |
Значение | ||||
|
Диапазон измерения температур теплоносителя 0, °C |
от 15 до 105 | ||||
|
Диапазон рабочих температур для датчика потока, °C |
от 15 до 90 | ||||
|
Диапазон измерения разности температур теплоносителя АО, К (°C) |
от 3 до 65 | ||||
|
Номинальный диаметр DN |
15 |
15* |
15 |
20* |
20 |
|
Максимальный расход qs, м3/ч |
1,2 |
2,0 |
3,0 |
3,0 |
5,0 |
|
Постоянный расход qD, м3/ч |
0,6 |
1,0 |
1,5 |
1,5 |
2,5 |
|
Отношение постоянного расхода к минимальному, qD/qj |
50 |
50 |
50 |
50 |
50 |
|
Минимальный расход qj, м3/ч |
0,012 |
0,02 |
0,03 |
0,03 |
0,05 |
|
Отношение постоянного расхода к минимальному, qD/qi |
25 |
25 |
25 |
25 |
25 |
|
Минимальный расход qi, м3/ч |
0,024 |
0,04 |
0,06 |
0,06 |
0,10 |
|
Номинальный размер резьбовых соединений |
G 3/4" |
G 1" | |||
|
Габаритные размеры теплосчетчиков (длинахвысотахширина), мм, не более |
110x96x75 |
130x100x75 | |||
|
Количество каналов преобразования импульсного сигнала в значение объема или электрической энергии, не более |
4 | ||||
|
Пределы допускаемой относительной погрешности преобразования импульсного сигнала в значение объема или электрической энергии Ed.v, Ep.q, % |
±0,1 | ||||
|
Максимальная потеря давления при qp, Др, МПа |
0,025 | ||||
|
Рабочее положение |
горизонтальное, вертикальное | ||||
|
Максимальное избыточное рабочее давление при верхнем значении температуры теплоносителя, МПа, PS по СТБ EN 1434-1-2011 |
1,6 (PS16) | ||||
|
Номинальное давление измеряемой среды, МПа, PN по СТБ EN 1434-1-2011 |
1,0 (PN10) | ||||
|
Наибольшее показание объема, м3 |
9999,999 | ||||
|
Наибольшее значение количества тепловой энергии, ГДж |
9999,999 9999 | ||||
|
Тип НСХ ТСП |
Pt 500 | ||||
|
Цифровой интерфейс |
M-BUS, RS-232, USB | ||||
|
Класс устойчивости к возмущению потока по СТБ ISO 4064-1-2007 |
U0 и DO | ||||
|
Номинальное напряжение питания от источников постоянного тока, В |
3,6 емкость батареи 2,6 А ч | ||||
|
Время работы от батареи напряжением 3,6 В, лет, не менее |
5 | ||||
|
Класс исполнения по условиям окружающей среды по СТБ EN 1434-1-2011 |
A - | ||||
Государственный реестр] Р Р^Т8 из^еРений / \ геспублики Беларусь ! \Для документов/
Окончание таблицы 1
|
Наименование параметра |
Значение |
|
Диапазон температуры окружающего воздуха в рабочих условиях, °C |
от 5 до 55 |
|
Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0-75 |
III |
|
Степень защиты, обеспечиваемые оболочками, по ГОСТ 14254-2015 |
IP54 |
|
Группа исполнения по устойчивости к воздействию окружающей среды по ГОСТ 12997-84 |
В4, но в диапазоне от 5 °C до 55 °C |
|
Группа исполнения по устойчивости и прочности к воздействию атмосферного давления по ГОСТ 12997-84 |
Р1 |
|
Группа исполнения по устойчивости к механическим воздействиям по ГОСТ 12997-84 |
N2 |
|
Масса, кг, не более |
0,8 |
|
Средний срок службы, лет, не менее |
12 |
|
Средняя наработка на отказ, ч, не менее |
35 000 |
|
Примечания: 1) Максимальный расход qs - максимальное значение расхода, при котором теплосчетчики функционируют в течение коротких промежутков времени (< 1 ч в день, < 200 ч в год) без превышения максимально допускаемых погрешностей. 2) Постоянный расход qp - максимальное значение расхода, при котором теплосчетчики непрерывно функционируют без превышения максимально допускаемых погрешностей. 3) Минимальный расход q, - минимальное значение расхода, выше которого теплосчетчики функционируют без превышения максимально допускаемых погрешностей. 4) * - типоразмеры теплосчетчиков выпускаемых по отдельному заказу. | |
Теплосчетчики обеспечивают измерение и индикацию на цифровом показывающем устройстве следующей информации:
- количества тепловой энергии, GJ (kWh*, Gcal*);
- объема теплоносителя, т3;
- температуры теплоносителя в прямом и обратном трубопроводах, °C;
- разности температур теплоносителя в прямом и обратном трубопроводах, °C;
- расхода теплоносителя, m3/h;
- тепловой мощности, kW;
- текущего времени, h;
- время работы теплосчетчика, h;
- время работы теплосчетчика с ошибкой, h.
Примечание: * - в качестве единицы измерения тепловой энергии может использоваться «kWh» или «Gcal» при поставке теплосчетчиков в другие страны по соглашению с заказчиком
Теплосчетчики обеспечивают ведение в энергонезависимой щих типов архивов:
ю-
Государственный овеет средств нзмеЙП \ Республит Беларусь / \Для документов/
- часовой среднечасовых параметров, глубина архивов до 246 ч;
- суточный по накоплению параметров, глубина архивов до 287 сут;
- месячный по накоплению параметров, глубина архивов до 164 мес;
- годовой по накоплению параметров, глубина архивов до 12 лет.
Знак утверждения типа
Знак утверждения типа наносится на лицевую поверхность теплосчетчика методом сеткографии и на титульные листы эксплуатационной документации типографским способом.
Комплектность
Комплект поставки теплосчетчиков приведен в таблице 2.
Таблица 2
|
Наименование |
Количество, шт. |
|
Теплосчетчик «СТРУМЕНЬ» ТС-05К |
1 |
|
Теплосчетчики «СТРУМЕНЬ» ТС-05К. Паспорт |
1 |
|
Теплосчетчики «СТРУМЕНЬ» ТС-05К. Руководство по эксплуатации |
1* |
|
МРБ МП.2288-2012 Теплосчетчики «СТРУМЕНЬ» ТС-05К. Методика поверки |
1* |
|
Упаковка |
1 |
Примечание: * - определяется договором на поставку или см. www.strumen.bv: ww.strumen.com______________________________________________________
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ BY 100832277.015-2012 Теплосчетчики «СТРУМЕНЬ» ТС-05К. Технические условия.
СТБ EN 1434-1-2011 Теплосчетчики. Часть 1. Общие требования.
СТБ EN 1434-4-2011 Теплосчетчики. Часть 4. Испытания утверждения типа.
СТБ EN 1434-5-2011 Теплосчетчики. Часть 5. Первичная поверка.
ГОСТ 12997-84 Изделия ГСП. Общие технические условия.
ГОСТ 14254-2015 Степени защиты, обеспечиваемые оболочками (код IP).
ГОСТ 12.2.007.0-75 Изделия электротехнические. Общие требования безопасности.
ТР ТС 020/2011 Электромагнитная совместимость технических средств.
МРБ МП.2288-2012 Теплосчетчики «СТРУМЕНЬ» ТС-05К. Методика поверки (утверждена РУП БелГИМ).
Заключение
Теплосчетчики «СТРУМЕНЬ» ТС-05К соответствуют требованиям ТУ BY 100832277.015-2012, СТБ EN 1434-1-2011, СТБ EN 1434-4-2011, СТБ EN 1434-5-2011, ГОСТ 12.2.007.0-75, ТР ТС 020/2011 (декларация о соответствии ЕАЭС № BY/112 11.01. ТР020 003 24970, действительна до 07.12.2022).
Межповерочный интервал: при выпуске из производства - не более 48 месяцев, находящихся в эксплуатации - не боле 24 месяцев.
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ
г. Минск, Старовиленский тракт, 93, тел. +375 17 334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
