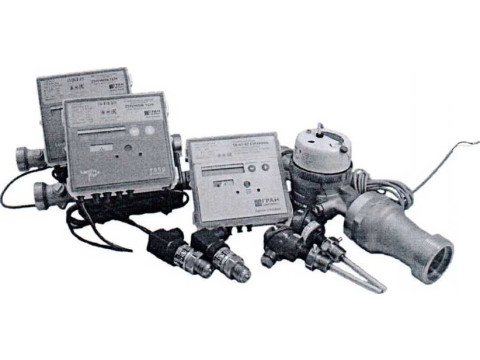

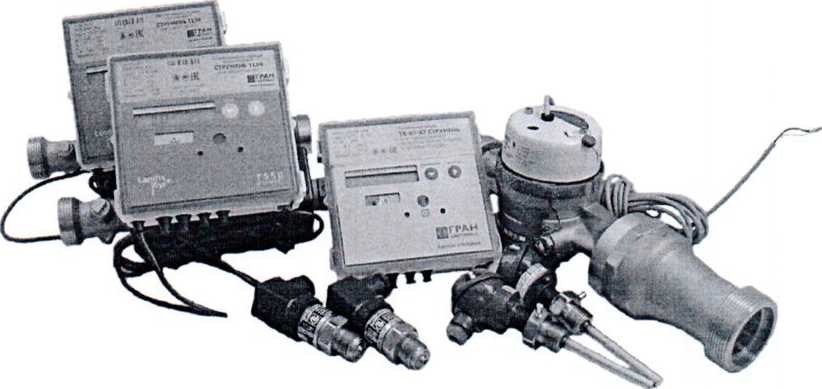

Теплосчетчики ТС-07-К7

Наименование, тип

Обозначение ТИПА на датчик

Датчики потока крыльчатые и турбинные ДП-DN-qp

ТУ BY 100832277.013-2012

Преобразователи расхода ультразвуковые «СТРУ-МЕНЬ»Т150

ТУ BY 100832277.012-2012

Счетчики воды крыльчатые

СВХ-15, СВГ-15 «СТРУМЕНЬ-ГРАН»

ТУ РБ 14506370.005-95

Счетчики холодной и горячей воды крыльчатые JS

Выпускаются по технической до-кументации фирмы-изготовителя «Apator Powogaz S.A.» (Польша)

Счетчики холодной и горячей воды турбинные MWN

Наименование, тип

Обозначение ТИПА на датчик

Термопреобразователи сопротивления ТС-Б

ТУ РБ 390184271.001-2003

Комплекты термопреобразователей сопротивления платиновые КТС-Б

ТУ РБ 390184271.003-2003

Термопреобразователи сопротивления платиновые ТСП-Н

ТУ BY 300044107.001-2006

Комплекты термопреобразователей сопротивления КТСП-Н

ТУ РБ 300044107.008-2002

Термопреобразователи сопротивления платиновые ТЭСМА

ТУ 4211-005-99556332-2012

Комплекты термопреобразователей сопротивления платиновых ТЭСМА-К

ТУ 4211-005-99556332-2012

Термопреобразователи сопротивления ТСПА

ТУ BY 10082152.003-2006

Наименование, тип

Обозначение ТИПА на датчик

Датчики давления ИД

ТУ РБ 390184271.002-2003

Датчики давления микропроцессорные СЕНСОР-М

ТУ РБ 691433373.001-2012

Датчики давления МИДА-1 ЗП

ТУ 4212-044-18004487-2003

Преобразователи давления измерительные PC и PR

ТУ РБ 390171150.001-2004

Преобразователи давления измерительные НТ

ТУ РБ 300044107.006-2003

Преобразователи давления измерительные Cerabar

Выпускаются по технической документации фирмы «ENDRESS+ HAUSER GmbH+Со» (Германия)

Преобразователи давления измерительные SI-TRANS Р

Выпускаются по технической документации фирмы-изготовителя «SIEMENS AG» (Германия)

Преобразователи избыточного давления ПД-Р

ТУ 4212-133-00227471-2008

Теплосчетчик

Xi

ТС-07-К7

Х2Х3Х4Х5Х6Х7

Х8/Х9/Х10/Х11

Х12/Х13X14

Х15Х16Х17Х18

- рисунок 2

Тип

- рисунок 3

- рисунок 4

- рисунок 5

- рисунок 6

Теплосчетчик

Х1

Исполнение:

-«СТРУМЕНЬ»

«СТРУМЕНЬ»

- «Ultraheat»

«Ultraheat»

Теплосчетчик Xi ТС-07-К7 -

х2

Хз

х4

х5

Хб

х7

Обозначение типа измерительного контура 1:

- тупиковая ГВС

2

- закрытая, датчик потока в прямом трубопроводе

3

- закрытая, датчик потока в обратном трубопроводе

4

- открытая

5

- открытая и ГВС с раздельным подсчетом энергии

8

- ГВС с рециркуляцией

9

- магистраль

В

Температура холодной воды:

- не измеряется

N

- программируется

Р

- измеряется

М

Давление:

- программируется

р

- измеряется

D

- ХВ - программируется, ГВ - измеряется1'

S

Обозначение типа измерительного контура 2:

- отсутствует

0

- измерение объема

1

- тупиковая ГВС

2

- закрытая, датчик потока в прямом трубопроводе

3

- закрытая, датчик потока в обратном трубопроводе

4

- открытая

5

- измерение температуры наружного воздуха

6

- измерение объема и вычисление массы

7

- измерение объема горячей и холодной воды

А

- магистраль

В

Температура холодной воды:

- отсутствует

N

- программируется

Р

- измеряется

М

Теплосчетчик Xi ТС-ОУ-КУ-ХгХзХдХьХбХ?!-

Х8

/

Х9

/

Хю

/

Х11

Условное обозначение датчика потока канала 1:

- таблица 5

XXX

Условное обозначение датчика потока канала 2, 3, 4

- отсутствует

ООО

ООО

ООО

- тоже что и для канала 1 (таблица 5)

XXX

XXX

XXX

Теплосчетчик Xi ТС-ОУ-КУ-ХгХзХдХвХбХу-Хз/Хэ/Хю/Хп -

Xl2

/

Х13

Xl4

Длина кабеля от датчика температуры до тепловычислителя:

- 3 м

03,0

- 5 м

05,0

-10 м

10,0

- 25 м

25,0

- длина в метрах от 1 до 25 с шагом 0,5 м (по заказу)

XX,X

Тип выходного сигнала датчика давления:

- каналы давления программируются

0

- от 4 до 20 мА

4

- датчик давления отсутствует

0

- от 0 до 1000 кПа

1

- от 0 до 1600 кПа

2

- от 0 до 2500 кПа

3

Теплосчетчик Xi ТС-07-К7-Х2Х3Х4Х5Х6Х7-Х8/Х9/Х10/Х11-Х12/Х13Х14 -

Х15

Х16

Xl7

Х18

Единица измерения тепловой энергии:

-ГДж

1

- Гкал2) (по заказу)

2

Тип источника питания:

- без источника питания (для доставки воздушным транспортом)

0

- батарея на 5 лет

А

- батарея на 9 лет

С

- батарея на 13 лет

Е

- сетевой источник питания переменного или постоянного тока напряжением 24 В с разъемом

М

- сетевой источник питания переменного тока напряжением 230 В, длина кабеля 1,5 м

N

- сетевой источник питания переменного тока напряжением 230 В, длина кабеля 5 м

Р

Глубина архива:

- стандартная

0

- расширенная

1

Интерфейс:

- отсутствует

0

- M-BUS

в

- М-BUS (по протоколу EN 13757)

Z

- RS-232

Е

- RS-485

F

- NB-loT (со встроенной антенной)3’

Т

- NB-loT (с внешней антенной)3’4’

и

- 3G модем (со встроенной антенной)5’

R

- 3G модем (с внешней антенной)5’4’                                   /•/       \ '

G

Наименование параметра

Значение

Класс точности каждого канала теплосчетчика по ГОСТ EN 1434-1-2018

2 или 3

Класс точности каждого канала теплосчетчика по СТБ ГОСТ Р 51649-2004

А или В

Количество измерительных контуров

от 1 до 2

Количество каналов вычисления тепловой энергии

от 1 до 4

Количество каналов измерения объема

от 1 до 4

Количество каналов измерения / программирования температуры

от 1 до 4 / от 1 до 2

Количество каналов измерения / программирования давления

от 1 до 2 / от 1 до 4

Диапазон максимальных значений количества тепловой энергии, ГДж (Гкал)

от 9999,999 до 9 999 999

Диапазон измерения температур теплоносителя 0, °C

от 5 flOz'15A'-i-/ х

Диапазон измерения разности температур теплоносителя АО, °C (К)

от 3 до            ,

-------------------и—\             —71

Наименование параметра

Значение

Диапазон рабочих температур, °C, для:

- датчиков потока крыльчатых и турбинных ДП-DN-qP

- преобразователей расхода ультразвуковых «СТРУМЕНЬ»Т150

- счетчиков воды крыльчатых, «СТРУМЕНЬ-ГРАН», JS (DN15, DN20)

- счетчиков воды крыльчатых JS (DN25, DN32, DN40) и турбинных MWN

от 15 до 90;

от 5 до 130;

от 0,1 до 90;

от 0,1 до 130

Диапазон измерения температур воздуха, °C

от минус 50 до 100

Диапазон измерения расхода теплоносителя при вычислении тепловой энергии, м3/ч

от 0,012* до 120*

(* - определяется диапазоном измерения датчика потока)

Диапазон измерения давления, кПа

от 0 до 2500*

(* - определяется диапазоном измерения датчика давления)

Пределы допускаемой относительной погрешности каждого измерительного канала теплосчетчика при измерении тепловой энергии Е, %

- для класса 2 по ГОСТ EN 1434-1-2018

(класс В по СТБ ГОСТ Р 51649-2004)

- для класса 3 по ГОСТ EN 1434-1-2018

(класс А по СТБ ГОСТ Р 51649-2004)

±(3+4-Д0мин/Д0+О,О2цр/ц);

±(4+4-Д0мин/Д0+О,О5дР/д), где А0мин, А0 - значения минимальной и измеренной разности температур, °C; q и qP - значение расхода и его постоянное значение, м3/ч

Пределы допускаемой относительной погрешности каждого измерительного канала тепловычислителя теплосчетчика при вычислении тепловой энергии Ес, %

±(О,5+Д0мин/Д0)

Пределы допускаемой относительной погрешности каждого измерительного канала тепловычислителя теплосчетчика при измерении и преобразовании импульсов от датчика потока в значение объема (массы) Ef.p, Ef.m, %

±0,1

Пределы абсолютной погрешности каждого измерительного канала тепловычислителя теплосчетчика при измерении и преобразовании значения сопротивления в значение температуры At.p, °C

±(0,1+0,001 Itl), где t - значение температуры, °C

Пределы допускаемой приведенной погрешности каждого измерительного канала тепловычислителя теплосчетчика при измерении и преобразовании силы постоянного тока в значение давления ур, %

±0,25

Наименование параметра

Значение

Пределы допускаемой относительной погрешности датчиков потока, входящих в состав теплосчетчика при измерении объема Ef, %, в зависимости от типа:

- преобразователи расхода ультразвуковые «СТРУМЕНЬ» Т150

- датчики потока крыльчатые и турбинные ДП-DN-Чр

- счетчики воды крыльчатые JS, «СТРУМЕНЬ-ГРАН», и турбинные MWN:

- в диапазоне расходов от Ог (включ.) до Од для воды, имеющей температуру < 30 °C;

- в диапазоне расходов от Q2 (включ.) до Од для воды, имеющей температуру > 30 °C;

- в диапазоне расходов от Qi до Q2 (не включ.)

±(2+0,02 qP/q);

±(3+0,05qP/q), но не более ±5;

±2;

±3;

±5

Пределы допускаемой относительной погрешности каждого измерительного канала теплосчетчика при измерении объема Ev, %, в комплекте сдатчиком потока в зависимости от типа датчика потока:

- преобразователи расхода ультразвуковые «СТРУМЕНЬ» Т150

- счетчики воды крыльчатые JS; «СТРУМЕНЬ-ГРАН»; и турбинные MWN:

- в диапазоне расходов от Q2 (включ.) до Од для воды, имеющей температуру < 30 °C;

- в диапазоне расходов от Q2 (включ.) до Од для воды, имеющей температуру > 30 °C;

- в диапазоне расходов от Qi до Q2 (не включ.)

±(2,1+0,02qP/q);

±2,1;

±3,1;

±5,1

Класс допуска датчиков температуры по ГОСТ 6651-2009

А или В

Пределы допускаемой абсолютной погрешности каждого измерительного канала теплосчетчика при измерении температуры в комплекте с датчиком температуры At, °C

- для класса А по ГОСТ 6651-2009

- для класса В по ГОСТ 6651-2009

±(0,25+0,003-Itl);

±(0,4+0,006-Itl) где t - значение температуры, °C

Пределы допускаемой относительной погрешности комплекта датчиков температуры при измерении разности температуры Et, %

±(0,5+3 -АОмин/ДО)

Пределы допускаемой относительной погрешности теплосчетчика при измерении тепловой энергии в комплекте с датчиками температуры Ec.t, %

+(1 +4-Д0мин/Д0)

Пределы допускаемой приведенной погрешности датчиков давления уа, %, не более

±1

Пределы допускаемой приведенной погрешности каждого измерительного канала теплосчетчика при измерении давления в комплекте с датчиками давления у, %

±1,25ХЙ8Й<\ _________________________И—L 1

Наименование параметра

Значение

Пределы допускаемой относительной погрешности теплосчетчик при измерении интервалов времени бс, %

±0,05

Время установления рабочего режима, с, не более

30

Номинальное напряжение питания через сетевые блоки питания, В:

- переменным током

- постоянным током

230, частота 50 Гц 24, частота 50 Гц 24

Номинальное напряжение питания от источников постоянного тока, В

3,6, емкость батареи 2,6; 7,7 или 17,0 Ач

Класс по способу защиты от поражения электрическим током по ГОСТ 12.2.007.0-75 при питании:

- от сети номинальным напряжением переменного тока 230 В

- от сети переменного или постоянного тока номинальным напряжением 24 В

- от батарей

II

III

III

Время работы от батареи напряжением 3,6 В при температуре эксплуатации не более 35 °C, лет, не менее:

- емкостью 2,6 Ач (2 шт.)

- емкостью 7,7 Ач

- емкостью 17,0 А ч

5 9 13

Потребляемая мощность при питании от сети частотой 50 Гц номинальным напряжением переменного тока 230 В или 24 В, В А, не более

0,8

Максимальный ток потребления при питании от батарей номинальным напряжением 3,6 В, мА, не более

5

Оптический интерфейс

по ГОСТ IEC 61107-2011

Скорость обмена по оптическому интерфейсу, бит/с

2400

Цифровой интерфейс в зависимости от модификации

M-BUS, RS-232, RS-485, NB-loT, 3G или отсутствует

Скорость обмена по цифровым интерфейсам, бит/с

от 300 до 9600

Тип архива

часовой (до 2 мес); суточный (12 мес); месячный (до 3 лет); годовой (20 лет)

Степень защиты тепловычислителя теплосчетчика, датчиков потока крыльчатых и турбинных, обеспечиваемые оболочками по ГОСТ 14254-2015

IP54

Класс исполнения по условиям окружающей среды по ГОСТ EN 1434-1-2018

А

Группа исполнения по устойчивости от воздействия окружающей среды по ГОСТ 12997-84

В4,но в диапазоне температур от 5Ж'до(5^.°С

Группа исполнения по устойчивости и прочности к воздействию атмосферного давления по ГОСТ 12997-84

JO

______        Наименование параметра

Значение

Группа исполнения по устойчивости к механическим воздействиям по ГОСТ 12997-84

N2

Диапазон температуры окружающего воздуха при транспортировании,°C

от минус 20 до 50

Средний срок службы теплосчетчика, лет, не менее

12

Средняя наработка на отказ, ч, не менее

35 000

Постоянное значение расхода qp

Предельный диапазон измерения

Длина датчика потока, мм

Номинальное давление PN

Тип соединения

Вес импульса, дм3/имп.

Условное обозначение

по конструкци и

по типу

- отсутствует

0

0

0

Преобразователи расхода ульт

развуковые «СТРУМЕНЬ» Т150

qp = 0,6 м3/ч

qs = 1,2 м3/ч q, = 0,012 м3/ч

110

PN16

G %"

0,1

0

5

и

PN25*

0

6

190*

PN16

G 1"

0

7

PN25

DN20

0

8

G Г

0

9

qp = 1,5 м3/ч

qs = 3 м3/ч qi = 0,03 м3/ч

110

PN16

G Уд"

0,1

2

1

и

PN25*

2

2

190*

PN16

G 1"

2

3

PN25

DN20

2

4

G Г

2

5

130*

PN16

G 1"

2

6

qP = 2,5 м3/ч

qs = 5 м3/ч

qi = 0,05 м3/ч

130*

PN16

G 1"

1

3

6

и

PN25

3

7

190

PN16

G 1"

3

8

PN25

DN20

3

9

G 1"*

4

0

qp = 3,5 м3/ч

qs = 7 м3/ч q< = 0,07 м3/ч

260

PN16

G Г/д"

1

4

5

и

PN25

DN25

4

6

G Г/д"*

4

7

qp = 6 м3/ч

qs = 12 м3/ч qi = 0,12 м3/ч

260

PN16

G Г/«"

1

5

0

и

PN25

DN25

5

2

150*

PN16

G 1Уд"

5

5

qp = 10 м3/ч

qs = 20 м3/ч qi = 0,2 м3/ч

300

PN16

G 2"

1

6

0

и

PN25

DN40

6

1

200*

PN16

G 2"

6

3

qp = 15 м3/ч

qs = 30 м3/ч qi = 0,3 м3/ч

270

PN25

DN50

1

6

5

и

200*

6

9

qp = 25 м3/ч

qs = 50 м3/ч qt = 0,5 м3/ч

300

PN25

DN65

10

7

0

и

qp = 40 м3/ч

qs = 80 м3/ч qi = 0,8 м3/ч

360

PN25

DN80

10

7

4

и

qp = 60 м3/ч

qs = 120 м3/ч qi= 1,2 м3/ч

360

PN16

DN100

10

8

PN25

Постоянное значение расхода qp

Предельный диапазон измерения

Длина датчика потока, мм

Номинальное давление PN

Тип соединения

Вес импульса, дм3/имп.

Условное обозначение

по конструкци и

по типу

Датчики потока крыльчатые

ДП-DN-q

р _

qp = 1,5 м3/ч

qs = 3 м3/ч q, = 0,03 (0,06)** м3/ч

110

PN16

G Уд"

1

2

7

к

qP = 2,5 м3/ч

qs = 5 м3/ч q, = 0,05 (0,10)** м3/ч

130

PN16

G 1"

1

3

6

К

qp = 3,5 м3/ч

qs = 7 м3/ч

q, = 0,14 (0,28)** м3/ч

260

PN16

G Г/д"

10

4

5

К

qp = 6 м3/ч

qs = 12 м3/ч q, = 0,24 (0,48)** м3/ч

260

PN16

G 11/2"

10

5

1

К

qp = 10 м3/ч

qs = 20 м3/ч q, = 0,4 (0,8)**м3/ч

300

PN16

G 2"

10

6

0

К

Датчики потока турбинные ДП-ОМ-др

qp = 15 м3/ч

qs = 30 м3/ч qi = 1,5 м3/ч

200

PN16

DN 40

100

6

4

т

qp = 15 м3/ч

qs = 30 м3/ч qs = 1,5 м3/ч

200

PN16

DN 50

100

6

9

т

qp = 25 м3/ч

qs = 50 м3/ч q, = 2,5 м3/ч

200

PN16

DN 65

100

7

0

т

qp = 40 м3/ч

qs = 80 м3/ч q, = 4 м3/ч

225

PN16

DN 80

100

7

4

т

Счетчики воды крыльчатые «СТРУМЕ

НЬ-ГРАН

» СВГ-15

И

Оз = 1,6 м3/ч

О4 = 2 м3/ч Qi = 0,03 м3/ч

110

PN16

G Уд"

1

2

1

к

Счетчики горячей вс

ды крыльчатые JS

Оз = 1,6 м3/ч

Q4 = 2 м3/ч Qi = 0,02 м3/ч

110

PN16

G %"

1

2

9

к

Оз = 2,5 м3/ч

Q4 = 3,125 м3/ч

Qi = 0,031 м3/ч

110;

130*

PN16

G 3/д"

1

3

1

к

G 1"

1

3

2

к

Оз = 4 м3/ч

Q4 = 5 м3/ч Qi = 0,05 м3/ч

130

PN16

G 1"

1

4

2

к

Оз = 6,3 м3/ч

Q4 = 7,87 м3/ч Qi = 0,079 м3/ч

260

PN16

G 11/д"

10

4

8

к

Оз = 10 м3/ч

Q4 = 12,5 м3/ч Qi =0,125 м3/ч

260

PN16

G 11/2"

10

5

8

к

Оз = 16 м3/ч

Q4 = 20 м3/ч Qi = 0,20 м3/ч

300

PN16

G 2"

10

6

8

к

Счетчики го

рячей воды турбинные MWN

Оз = 25 м3/ч

Q4 = 31,25 м3/ч

Qi = 0,625 м3/ч

200

PN16

DN40

100

7

2

т

DN 50

100

7

3

т

Оз = 40 м3/ч

Q4 = 50 м3/ч

Qi = 1,0 м3/ч

200

PN16

DN 65

100

7

6

т

Оз = 63 м3/ч

Q4 = 78,75 м3/ч Qi = 1,575 м3/ч

225;

200*

PN16

DN 80

100

8

5

т

Оз = 100 м3/ч

Q4 = 125 м3/ч Qi = 2,5 м3/ч

250

PN16

DN 100

100

9

3

т

Оз = 160 м3/ч

Q4 = 200 м3/ч Qi = 4,0 м3/ч

250

PN16

DN 125

100

9^

ч т

Оз = 250 м3/ч

Q4 = 312,5 м3/ч Qi = 6,25 м3/ч

300

PN16

DN 150

1000

г

& I I;

- по отдельному заказу (от q, = 0,012 м3/ч до qs = 300 м3/ч)

Ла

эд/ ау >7—

Наименование

Количество, шт.

Теплосчетчик ТС-07-К7 в составе:

- тепловычислитель ТВ-07-К7 (исполнение «СТРУМЕНЬ» или «Ultraheat»)

1

- датчики потока

D

- датчики температуры

л

- датчики давления

Л

Теплосчетчики ТС-07-К7. Паспорт

1

Теплосчетчики ТС-07-К7. Руководство по эксплуатации

12>

МРБ МП.2289-2012 Теплосчетчики ТС-07-К7. Методика поверки

13)

«HMU_TSK7» Программа чтения данных с теплосчетчиков ТС-07-К7

3)

«lnitMainParam_HM_K7_M3» Программа параметризации теплосчетчиков ТС-07-К7

3)

Упаковка

1

Примечания 1) - Наличие и тип определяется исполнением теплосчетчика.

2) - Количество

определяется договором на поставку или см. www.strumen.by;www.strumen.com. 3) - Опре-

деляется договором на поставку.
