Уровнемеры рефлекс-радарные OPTIFLEX

Назначение

Уровнемеры рефлекс-радарные OPTIFLEX (далее - уровнемеры) предназначены для измерения расстояний до поверхности измеряемой среды, границы раздела фаз, уровня жидкостей паст, суспензий, сыпучих и гранулированных продуктов с диэлектрической проницаемостью не менее 1,4 (в режиме TBF - не менее 1,1) в резервуарах любой формы с отображением результатов измерений на 9-ти строчном цифро-графическом дисплее (поставляется по специальному заказу) или передачей их по одному или опционально двум стандартным токовым выходам 4-20 мА с наложением на первый выход коммуникации ГГ\КТ®-протокола. Наличие данных о характеристиках объекта измерений (градуировочная таблица резервуара) и свойствах измеряемой среды (объемная плотность продукта) позволяет производить вычисления объема и массы жидкостей.

Область применения - системы учета, контроля и автоматического управления технологическими процессами на предприятиях пищевой, химической, фармацевтической, целлюлозно-бумажной, горнодобывающей промышленности, металлургии, жилищно-коммунального хозяйства и т.п.

Описание

Принцип действия уровнемеров основан на электронной технологии рефлектометрии интервала времени (Time Domain Reflectrometry - TDR): прибор генерирует электромагнитный импульс длительностью 1 наносекунда и посылает его по сенсору, представляющему собой электропроводящий стержень или трос. Импульс движется по сенсору со скоростью света, а при встрече с поверхностью продукта частично отражается от него, причем, величина отраженного импульса напрямую зависит от диэлектрической проницаемости продукта £г- Импульс, отразившийся от поверхности продукта, возвращается обратно к прибору, усиливается и преобразуется в напряжение, зависящее от амплитуды сигнала. Уровнемер измеряет время между передачей и приемом сигнала, делит его пополам и умножает на скорость движения импульса: результат соответствует расстоянию от прибора (точка начала отсчета - поверхность фланца) до поверхности продукта. Далее дистанция до продукта преобразуется в токовый сигнал или передается в цифровом виде по коммуникационному протоколу (например, HART®). С помощью НАИТ®-модема (например, VIATOR) прибор можно подключить к компьютеру для удаленного управления и настройки.

Точность измерений при реализации данного принципа практически не зависит от запыленности, наличия пены, испарений, перемещений и кипения на поверхности продукта. Давление, температура и плотность продукта также практически не влияют на процесс измерения. -

Конструктивно уровнемеры представляют собой вычислительные блоки, сочлененные со специальными зондами (сенсорами), используемыми в качестве волноводов, по которым рабочий ецг-нал перемещается от прибора к поверхности продукта(ов). Широкий спектр таких зондов позволяет измерять уровень для большинства продуктов в сложных технологических условиях

Электронный блок может быть механически соединен с корпусом сенсора (компактное исполнение, С) или изготовлен в виде отдельного блока, соединенного кабелем с корпусом сенсора (раздельное исполнение, F).

Уровнемеры выпускаются в обычном и взрывозащищенном исполнении.

Внешний вид уровнемеров и варианты исполнения сенсоров представлены на рисунках 1,2 и 3.

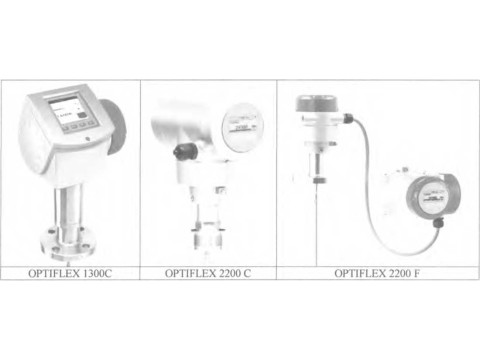

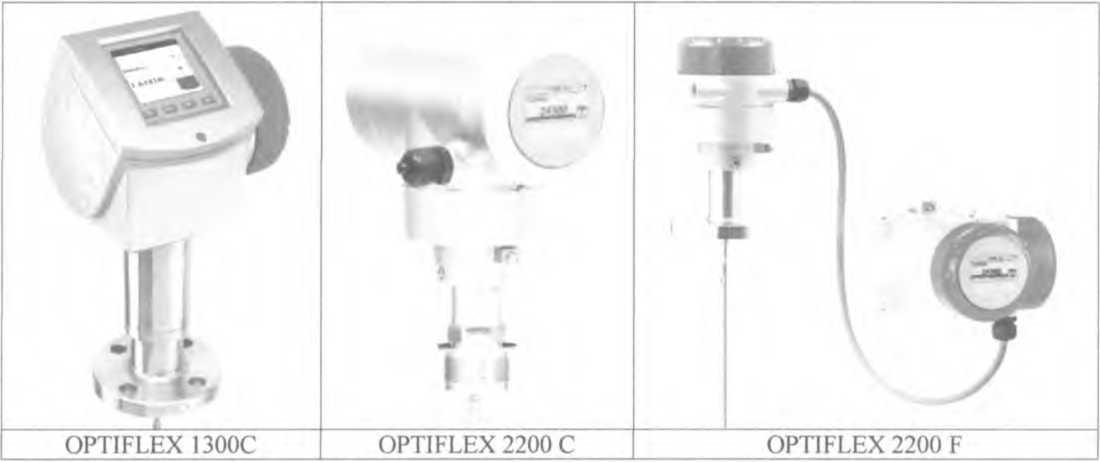

Рисунок 1 Общий вид вычислительных блоков уровнемеров

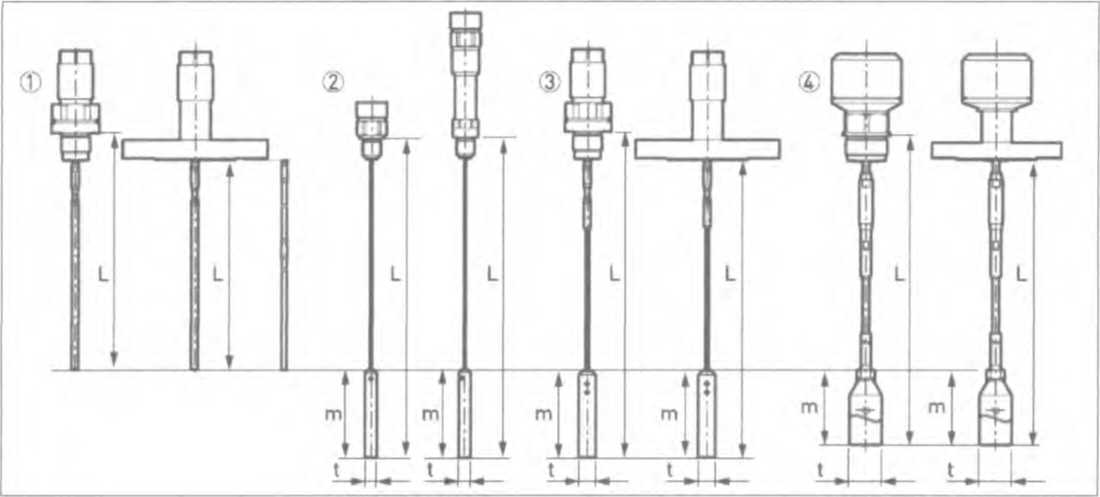

Рисунок 2. Общий вид одинарных сенсоров

1 - одностержневой сенсор 0 8 мм; 2 - однотросовый сенсор 0 2 мм;

3 - однотросовый сенсор 0 4 мм; 4 - однотросовый сенсор О 8 мм.

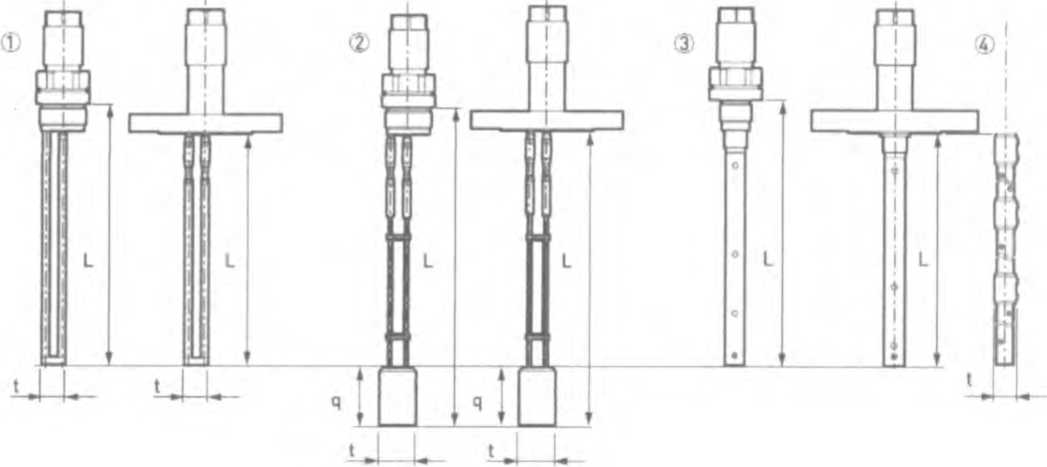

Рисунок 3. Общий вид двойных сенсоров.

I - двухстержневой сенсор 0 8 мм; 2 - двухтросовый сенсор 0 4 мм, 3 - коаксиальный неразборный сенсор 0 22 мм; 4 - коаксиальный разборный сенсор 0 22 мм

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные характеристики уровнемеров OPTIFLEX 1300С, представлены в таблице 1, OPTIFLEX 2200 C/F - в таблице 2.

Таблица 1

Z----■■■■-•/

Таблица 2

ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА

Знак Государственного реестра наносится на эксплуатационную документацию уровнемеров типографским способом.

Комплектность

1. Уровнемеры рефлекс-радарные OPTIFLEX.

2. Руководство по эксплуатации.

Нормативные документы

Техническая документация компании «KROHNE Messtechnik GmbH», г. Дуйсбург, Германия.

МРБ МП 1464а-2005 «Уровнемеры рефлекс-радарные OPTIFLEX» Методика поверки.

Заключение

Тип «Уровнемеры рефлекс-радарные OPTIFLEX» утвержден с техническими и метрологическими характеристиками, приведенными в настоящем Описании типа, метрологически обеспечен при ввозе в страну и в эксплуатации в соответствии с требованиями нормативной документации.

Уровнемеры рефлекс-радарные OPTIFLEX соответствуют технической документации компании «KROHNE Messtechnik GmbH», г. Дуйсбург, Германия.

Межповерочный интервал - не более 24 месяцев.

Государственные контрольные испытания, в соответствии с приказом Госстандарта, проведены отделом метрологии республиканского унитарного предприятия «Гродненский центр стандартизации, метрологии и сертификации», пр. Космонавтов, 56, 230003, г. Гродно,

факс (0152) 72 38 17, тел. (0152) 77 01 00, эл. почта csms grodno@tut.by, аттестат аккредитации BY/112 02.6.0.0004 от 24.10.2008 г.
