Уровнемеры волноводные радарные LevelWave LG01 (далее - уровнемеры) предназначены для измерения расстояний до поверхности измеряемой среды, границы раздела фаз, уровня жидкостей, паст, суспензий, сыпучих и гранулированных продуктов.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 07 5686 15
Наименование	Уровнемеры волноводные радарные LevelWave LG01
Год регистрации	2015
Номер сертификата	9708
Дата регистрации	2015-04-30
Срок действия	2020-04-30
Получатель сертификата	фирма "Foxboro Eckardt GmbH", Германия (DE), Франция (FR)

Производитель / Заявитель

фирма "Foxboro Eckardt GmbH"

Адрес: Pragstr.82, D-70376 Stuttgart

Контакты: +49(0)711 502-0 / +49(0)711 502-597

Поверка

Межповерочный интервал / Периодичность поверки	24 мес.
Методика поверки	Поверка проводится по МРБ МП.2507-2015.

Поверители

Скачать

Описание типа РБ 03 07 5686 15 [2015-10-07]

rb-03-07-5686-15_2015-10-07.pdf

Скачать

Описание типа

Назначение Описание ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ Знак утверждения типа Комплектность ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ Заключение

Назначение

Область применения - системы учета, контроля и автоматического управления технологическими и коммерческими процессами в различных отраслях хозяйственной деятельности.

Описание

Принцип работы уровнемеров основан на методе импульсной рефлектомет-рии (TDR, Time-Domain Reflectometer): по волноводу посылают зондирующий импульс и измеряют временной интервал между импульсами, излучаемыми уровнемером, и отражёнными от поверхности измеряемой среды. Уровень продукта определяется как разность значения высоты установки уровнемера и измеренного расстояния.

Уровнемеры LG01 состоят и следующих функциональных блоков:

- приёмо-передающего устройства с волноводом, формирующего, излучающего и принимающего радиочастотные импульсы;

- вторичного измерительного преобразователя, выполняющего измерение интервала времени и по измеренному значению раастояния до поверхности и значению базовой высоты резервуара вычисляющего уровень;

- встроенного индикатора (при наличии), отображающего величины.

Для документов

ные

Уровнемеры могут иметь различные исполнения волноводов.

Государственный реестр средств измерений Республики Беларусь

Измеренные данные передаются в систему верхнего уровня по токовому сигналу 4 + 20 мА + HART или по протоколам связи Modbus, Profibus PA/DP, Foundation Fieldbus.

Вторичный измерительный преобразователь уровнемера может быть механически соединен с корпусом приёмо-передающего устройства с волноводом (компактное исполнение) или изготовлен в виде отдельного блока, соединенного кабелем с корпусом приёмо-передающего устройства с волноводом (раздельное исполнение).

Уровнемеры выпускаются в обычном и взрывозащищенном исполнениях.

Внешний вид уровнемеров представлен на рисунках 1 и 2.

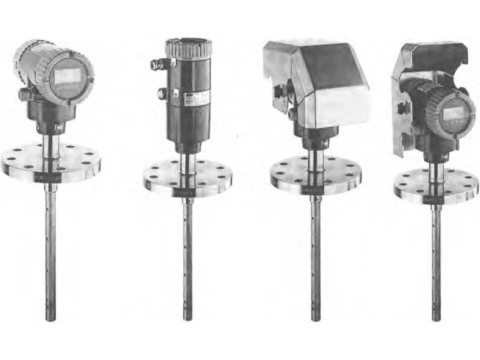

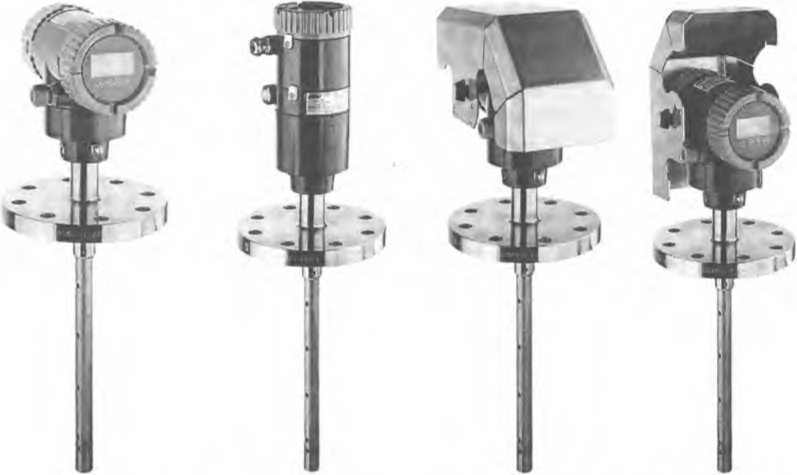

Рисунок 1 - общий вид уровнемера с коаксиальным волноводом

Д)

в)

б)

а)

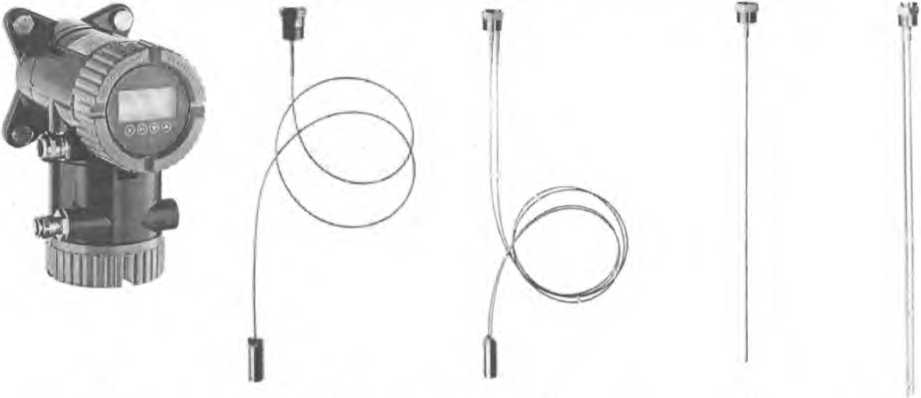

Рисунок 2 - а) общий вид вторичного измерительного преобразователя уровнемера, комплектующегося гибким или жестким стержневым волноводом, б) внешний вид гибкого однопроводного волновода с грузом, в) внешний вид гибкого двухпроводного волновода с грузом, г) внешний вид жёсткого одностержневого волновода, д) внешний вид жёсткого двухстержневого волновода

Пломбировка уровнемеров не предусмотрена. Место нанесе ки приведено в Приложении А.

Государственной реестр

Длл документов

Р-

из 6

средств измерении Республики Беларусь

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики уровнемеров волноводных радарных LevelWave LG01 приведены в таблице 1.

Таблица 1

Наименование характеристики и единицы измерения	Модификации уровнемера
Наименование характеристики и единицы измерения	с т	Уровнемер росовым зонд	ом	Уровнемер со стрежневым зондом		Уровнемер с коаксиальным зондом
Диаметр зонда, мм	4	2x4	2	8 (разборный)	2x8	22
Диапазон измерений, м - для жидких продуктов - для сыпучих продуктов	от 1 до 40 от 1 до 20	от 1 до 40	от 1 до 40	от 1 до 40	от 1 до 40	от 0,6 до 6,0
Диэлектрическая проницаемость продукта (sr), не менее: - при измерениях в прямом режиме - при измерениях в режиме TBF	1,6 1,1					1,4
Пределы допускаемой погрешности измерений (в прямом режиме), мм	± 10 мм (при L < 10 м) ± 0,1 % от измеренного значения расстояния L (при L > 10 м) или ± 3 мм (при L < 10 м) ± 0,03 % от измеренного значения расстояния L (при L > 10 м) Примечания: 1) Значение пределов допускаемой погрешности измерений определяется при заказе, кодируется в номере заказа, указанном в маркировке уровнемера 2) При выборе второго варианта в комплект поставки может включаться сертификат калибровки
Пределы допускаемой погрешно-г^уШйюений (в режиме TBF, Д для измерения 4их продуктов), мм	± 20 мм (при постоянном значении sr измеряемого продукта)
\|\Д\|\|лени^Йзмеряемой среды,	от минус 1 до плюс 40

Наименование характеристики и единицы измерения	Модификации уровнемера
	с т	Уровнемер эосовым зонд	ом	Уровнемер со стрежневым зондом	Уровнемер с коаксиальным зондом
Диапазон температур измеряемой среды, °C	от минус 50 до плюс 150	от минус 50 ДО плюс 300	от минус 50 до плюс 150
Диапазон температур окружающей среды при эксплуатации, °C	от минус 40 до плюс 80
Диапазон температур окружающей среды при хранении, °C	от минус 50 до плюс 85
Параметры выходного сигнала, мА	от 4 до 20, + HART
Разрешающая способность выходного сигнала, мкА	3
Диапазон напряжения питания постоянного тока, В	от 12 до 30 или от 16 до 36
Степень защиты оболочки по ГОСТ 14254-96	IP 66/67
Масса электронного блока, кг, не более	5,9
Габаритные размеры электронного блока, мм, не более	265x117x130 (исполнение для горизонтальной установки) 212x225x130 (исполнение для вертикальной установки)
