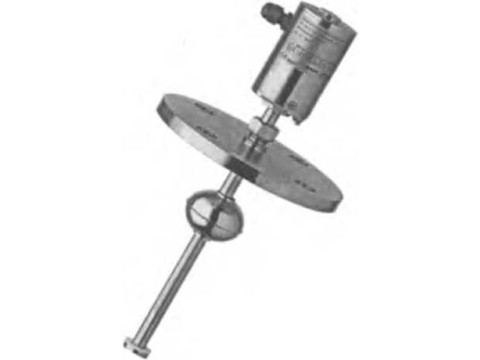

Уровнемеры поплавковые магнитострикционные FFG
| Номер в ГРСИ РФ: | РБ 03 07 5688 15 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Уровнемеры |
| Производитель / заявитель: | "KSR KUEBLER Niveau-Messtechnik AG", Германия |
|
Описание типа РБ 03 07 5688 15 [2015-09-01]
rb-03-07-5688-15_2015-09-01.pdf
|
Скачать |
Уровнемеры поплавковые магнитострикционные FFG (далее - уровнемеры) предназначены для измерения уровня жидкостей в резервуарах и преобразования уровня в унифицированный выходной аналоговый сигнал 4-20 mA/HART.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 5688 15 |
| Наименование | Уровнемеры поплавковые магнитострикционные FFG |
| Год регистрации | 2015 |
| Номер сертификата | 9710 |
| Дата регистрации | 2015-04-30 |
| Срок действия | 2020-04-30 |
| Получатель сертификата | фирма "KSR KUEBLER Niveau-Messtechnik AG", Германия (DE) |
Производитель / Заявитель
фирма "KSR KUEBLER Niveau-Messtechnik AG"
Адрес: Heinrich-Kuebler-Platz 1, D-69439, Zwingenberg/Neckar
Контакты: Тел.: +49-(0)-62-63-87-0 Факс: +49-(0)-62-63-87-99 Эл. почта: info@ksr-kuebler.com Сайт:ksr-kuebler.com
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2509-2015. |
Поверители
Скачать
|
Описание типа РБ 03 07 5688 15 [2015-09-01]
rb-03-07-5688-15_2015-09-01.pdf
|
Скачать |
Описание типа
Назначение
Уровнемеры поплавковые магнитострикционные FFG (далее - уровнемеры) предназначены для измерения уровня жидкостей в резервуарах и преобразования уровня в унифицированный выходной аналоговый сигнал 4-20 mA/HART.
Область применения - системы автоматического контроля, регулирования и управления технологическими процессами, в том числе во взрывоопасных условиях, на предприятиях химической и нефтехимической, пищевой и фармацевтической промышленностей и в других областях деятельности.
Описание
Уровнемер состоит из датчика уровня, измерительного преобразователя, встроенного в клеммную коробку, установленную на датчике уровня, или размещенного отдельно. Также в состав уровнемера могут входить следующие дополнительные устройства: датчик предельных значений уровня, промежуточные защитные реле, блок питания, питающий преобразователь, жидкокристаллический дисплей.
Принцип действия уровнемера основан на магнитострикционном эффекте. Поплавок с постоянным магнитом движется по скользящей трубке (волноводу) датчика уровня. Внутри волновода проходит проводник из магнитострикционного материала, который, при подаче на него электрических импульсов, создает магнитное поле вдоль всей его длины. Другое магнитное поле, образованное магнитом поплавка, существует только вблизи него. Результирующее поле создает крутящий момент, заставляющий проводник поворачиваться в месте расположения поплавка. Электрические импульсы, подаваемые в проводник волновода, приводят к появлению механических импульсов кручения, распространяющихся вдоль волновода. Механические импульсы преобразуются с помощью пьезокерамического преобразователя в выходные электрические импульсы. Временная задержка между этими импульсами и соответствующими импульсами возбуждения определяет положение поплавка.
Уровнемеры изготавливаются в трёх исполнениях:
- исполнение FFG-P (базовое исполнение) - датчик уровня выполнен из нержавеющей стали (полипропилена, поливинилиден фторида), нержавеющей стали с покрытием из этилен-хлортрифторэтилена, с покрытием из тефлона. Монтаж осуществляется при помощи резьбы или фланца;
- исполнение FFG-T - датчик уровня выполнен из нержавеющей стали и предназначен для измерения уровня жидкостей в пищевой и фармацевтической промышленностях;
- байпасные исполнения FFG-BP. FFG-BT - датчик уровня выполнен из нержавеющей стали, предназначен для монтажа на байпасной трубе.
Степень взрывозащиты и искробезопасности - 0ExiaIICT4-T6X, !ExdlICT6-T4X.
Внешний вид уровнемеров приведен на рисунке 1.
Схема с указанием мест нанесения поверительного клейма-наклейки и пломбирования приведена в Приложении А к описанию типа.

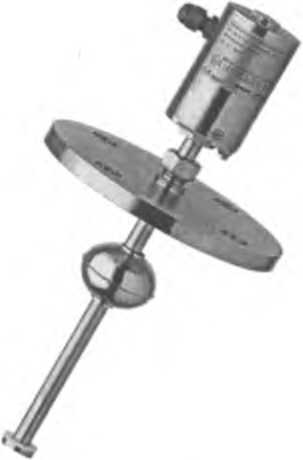

Рисунок 1 - Внешний вид уровнемеров
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики уровнемеров указаны в таблице 1.
Таблица 1
|
Характеристика |
Значение | |
|
FFG-P (FFG-BP) |
FFG-T (FFG-BT) | |
|
1 Диапазон измерений уровня жидкости, в зависимости от диаметра направляющей трубки, мм: - 12 мм - 12 мм (для байпасного исполнения) - 17,2 мм; 18 мм - 20 мм; 25 мм |
от 300 до 3000 от 300 до 6000 от 300 до 6000 от 300 до 5000 | |
|
2 Диапазон выходного токового сигнала, мА |
от 4 до 20 | |
|
3 Пределы допускаемой основной приведенной погрешности токового выходного сигнала, % |
±0,2 | |
|
4 Пределы допускаемой основной абсолютной погрешности уровнемера, мм * |
±1,0 (±2,0) | |
|
5 Вариация показаний при измерении уровня, мм, не более * |
1,0 (2,0) | |
|
6 Порог чувствительности при измерении уровня, мм, не более |
1,0 | |
|
7 Диапазон температур рабочей жидкости, °C - стандартное исполнение - специальное исполнение |
от минус 40 до 125 от минус 200 до 450 | |
|
8 Максимальное давление рабочей жидкости, МПа |
10 | |
|
9 Выходной цифровой сигнал |
HART | |
|
10 Диапазон напряжений питания постоянного тока, В |
от 10 до 30 В | |
|
11 Диапазон температур нормальных условий, °C |
от 21 до 25 | |
|
12 Диапазон температур окружающего воздуха при эксплуатации,°C |
от минус 40 до плюс 70 | |
|
13 Степень защиты оболочки по ГОСТ 14254-96: - для измерительного преобразователя - для датчика уровня |
IP 67 IP 68 | |
|
14 Пределы допускаемой дополнительной приведенной погрешности токового выходного сигнала, вызванной изменением температуры окружающей среды, %/К |
±0,015 | |
Примечание:
* - определяется заказом.
После установки уровнемера на резервуар пределы допускаемой абсолютной погрешности измерения уровня должны соответствовать требованиям СТБ 1624-2013
Знак утверждения типа
Знак утверждения типа наносится на эксплуатационную документацию методом типографической печати.
Комплектность
Комплектность поставки уровнемеров определяется заказом в соответствии с технической документацией фирмы "KSR KUEBLER Niveau-Messtechnik AG", Германия.
Основной комплект поставки включает:
- уровнемер;
- руководство по эксплуатации. / > Я '
// / Ч ■ '.J
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Документация фирмы "KSR KUEBLER Niveau-Messtechnik AG", Германия.
МРБ МП. 2509-2015 «Уровнемеры поплавковые магнитострикционные FFG". Методика поверки».
Заключение
Уровнемеры поплавковые магнитострикционные FFG соответствуют технической документации фирмы "KSR KUEBLER Niveau-Messtechnik AG".
Межповерочный интервал - не более 24 месяцев, для уровнемеров, предназначенных для применения, либо применяемых в сфере законодательной метрологии.
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ г.Минск, Старовиленский тракт, 93, тел. 334-98-13 Аттестат аккредитации №BY/112 02.1.0.0025
