Уровнемеры ультразвуковые VEGASON
| Номер в ГРСИ РФ: | РБ 03 01 2738 16 |
|---|---|
| Раздел: | Средства измерений геометрических величин [1] |
| Категория: | Уровнемеры |
| Производитель / заявитель: | "VEGA Grieshaber KG", Германия |
Уровнемеры ультразвуковые VEGASON (далее - уровнемеры) предназначены для измерения уровня жидкостей и сыпучих продуктов и преобразования в унифицированный выходной аналоговый 4-20 mA/HART или цифровой сигнал (Profibus РА; Foundation Fieldbus).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 01 2738 16 |
| Наименование | Уровнемеры ультразвуковые VEGASON |
| Год регистрации | 2016 |
| Номер сертификата | 10406 |
| Дата регистрации | 2016-04-26 |
| Срок действия | 2021-04-26 |
| Получатель сертификата | фирма "VEGA Grieshaber KG", Германия (DE) |
Производитель / Заявитель
фирма "VEGA Grieshaber KG"
Адрес: Postfach 1142-Am Hohenstein 113, 77757 Schiltach
Контакты: +49 7836 50-0 / +49 7836 50-201 / info@de.vega.com
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверка проводится по СТБ 8047-2015 (в т.ч. уровнемеров находящихся в эксплуатации и поверяемых ранее по МРБ МП. 1615-2006). |
Поверители
Скачать
|
Описание типа РБ 03 01 2738 16 [2017-01-13]
rb-03-01-2738-16_2017-01-13.pdf
|
Скачать | ||
|
Описание типа РБ 03 01 2738 16 [2011-04-01]
rb-03-01-2738-16_2011-04-01.pdf
|
Скачать |
Описание типа
Назначение
Уровнемеры ультразвуковые VEGASON (далее - уровнемеры) предназначены для измерения уровня жидкостей и сыпучих продуктов и преобразования в унифицированный выходной аналоговый 4-20 mA/HART или цифровой сигнал (Profibus РА; Foundation Fieldbus).
Область применения - системы учета, контроля и автоматического управления технологическими и коммерческими процессами в различных областях хозяйственной деятельности, объекты коммунального хозяйства (водоснабжение и канализация).
Описание
Принцип действия уровнемера основан на локации измеряемых уровней жидких и сыпучих продуктов короткими ультразвуковыми импульсами и приеме их в виде эхо-сигнала от поверхности продукта. Интервал времени прохождения ультразвукового импульса от отсылки до приема пропорционален расстоянию до поверхности продукта, т.е. уровню. Измеренное значение уровня преобразуется в выходной сигнал и отображается на дисплее.
Уровнемер обеспечивает передачу измерительной информации в аналоговом или цифровом виде.
Уровнемеры изготавливают следующих модификаций: VEGASON 61, VEGASON 62, VEGASON 63, VEGASON 64, VEGASON 65.
Схема с указанием места нанесения знака поверки в виде клейма-наклейки приведена в Приложении А к описанию типа.
Внешний вид уровнемеров приведен на рисунках 1-5.

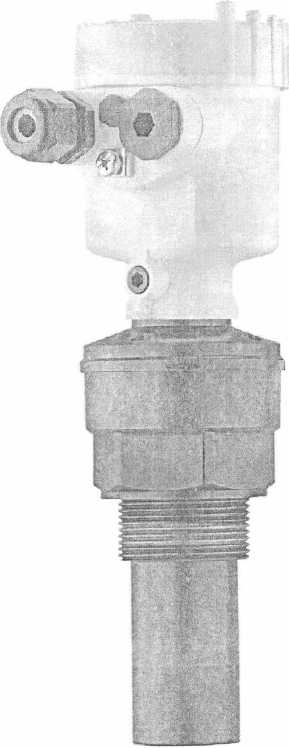

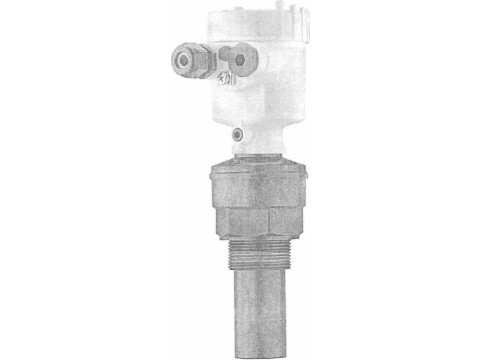

Рисунок 1 - Внешний вид уровнемера VEGASON 61

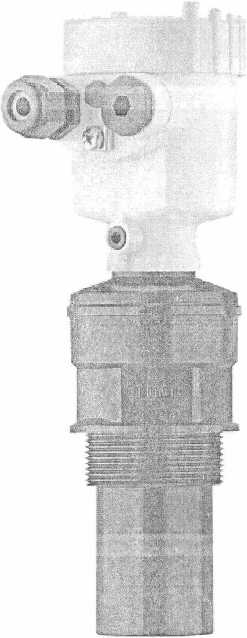

Рисунок 2 - Внешний вид уровнемера VEGASON 62
Рисунок 3 - Внешний вид уровнемера VEGASON 63
I

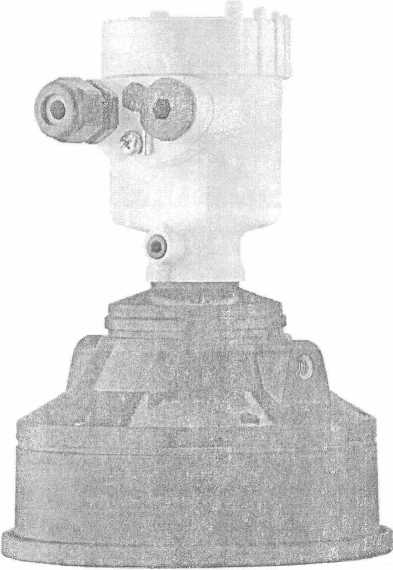

Рисунок 4 - Внешний вид уровнемера VEGASON 64

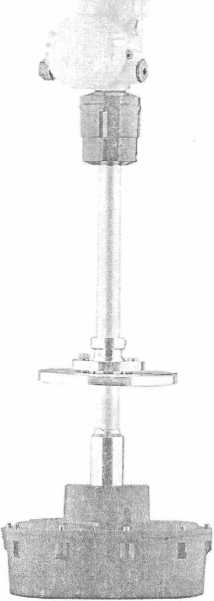

Рисунок 5 - Внешний вид уровнемера VEGASON 65
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики уровнемеров ультразвуковых VEGASON приведены в таблице 1.
Таблица 1
|
Наименование характеристики и единицы измерения | ||
|
61 | ||
|
Диапазоны измерения, м, не менее |
от 0,25 до 5,00 | |
|
Дискретность отсчета, мм | ||
|
Пределы допускаемой основной погрешности (при температуре окружающей среды от 18 °C до 30 °C): -абсолютной -относительной |
± 4 мм от 0,25 до 2 м; ± 0,2 % свыше 2 м | |
|
Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением температуры окружающей среды от нормальной в диапазоне температур рабочих условий, %/10 °C | ||
|
Разрешающая способность выходного сигнала, мкА | ||
|
Выходной сигнал аналоговый, мА | ||
|
Предел абсолютной погрешности токового выхода, мА | ||
|
Диапазон напряжения питания: постоянного тока, В переменного тока, В |
от 14 до 36 от 20 до 253 | |
|
Диапазон температур окружающей среды при эксплуатации, хранении и транспортировании, °C | ||
|
Диапазон температур измеряемой среды, °C |
от минус 40 до плюс 80 | |
|
Степень защиты оболочки по ГОСТ 14254-96 | ||
|
Масса, кг, не более |
4,0 | |
|
Габаритные размеры, мм, не более |
275x130x116 | |
Исполнения уровнемера VEGASON
|
62 |
63 |
64 |
65 | |||
|
от 0,4 до 8,0 |
от 0,6 до 15,0 |
от 1,0 до 25,0 |
от 0,8 до 45,0 | |||
|
1 | ||||||
|
± 4 мм от 0,4 до 2 м; ± 0,2 % свыше 2 м |
± 6 мм от 0,6 до 3 м; ±0,2 % свыше 3 м |
± 6 мм от 1,0 до 3 м; ± 0,2 % свыше 3 м |
± 6 мм от 0,8 до 3 м; ± 0,2 % свыше 3 м | |||
|
±0,06 | ||||||
|
1,6 | ||||||
|
От 4 до 20 | ||||||
|
±0,02 | ||||||
|
от 14 до 36 от 20 до 253 |
от 14 до 36 от 20 до 253 |
от 20 до 253 |
от 20 до 253 | |||
|
От минус 40 до плюс 80 | ||||||
|
от минус 40 до плюс 80 |
от минус 40 до плюс 80 |
от минус 40 до плюс 80 |
от минус 40 до плюс 80 | |||
|
IP 66/IP 68 | ||||||
|
4,0 |
5,7 |
10,7 |
13,3 | |||
|
| 275x130x116 |
238x158x158 |
690x200x200 |
710x244x244 | |||
Лист 5 Листов 7
Знак утверждения типа
Знак утверждения типа наносят на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Комплектность поставки уровнемеров определяется заказом в соответствии с технической документацией фирмы "VEGA Grieshaber KG" (Германия).
Базовая комплектация:
- уровнемер ультразвуковой VEGASON;
- руководство по эксплуатации.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы «VEGA Grieshaber KG».
СТБ 8047-2015 «Уровнемеры автоматические. Методика поверки».
Заключение
Уровнемеры ультразвуковые VEGASON соответствуют технической документации фирмы «VEGA Grieshaber KG.
Уровнемеры ультразвуковые VEGASON соответствуют требованиям ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах» (регистрационный № ТС RU С-ОЕ.ГБ05.В.00559, дата регистрации 16.05.2014), ТР ТС 020/2011 «Электромагнитная совместимость технических средств» (регистрационный № ТС RU D-DE.Ar.52.B.O4259, дата регистрации 27.05.2015).
Межповерочный интервал - не более 24 месяцев (для уровнемеров, применяемых в сфере законодательной метрологии).
Другие Уровнемеры
