Уровнемеры радиоизотопные FMG
| Номер в ГРСИ РФ: | РБ 03 07 3141 16 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Уровнемеры |
| Производитель / заявитель: | "Endress+Hauser SE+Co.KG", Германия |
|
Описание типа РБ 03 07 3141 16 [2009-03-31]
rb-03-07-3141-16_2009-03-31.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 3141 16 [2010-01-05]
rb-03-07-3141-16_2010-01-05.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 3141 16 [2017-12-28]
rb-03-07-3141-16_2017-12-28.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 3141 16 [2011-10-25]
rb-03-07-3141-16_2011-10-25.pdf
|
Скачать |
Уровнемеры радиоизотопные FMG (в дальнейшем - уровнемеры) предназначены для измерения уровня, предельного значения уровня и плотности жидкостей и сыпучих продуктов в резервуарах, конвейерах и трубопроводах.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 3141 16 |
| Наименование | Уровнемеры радиоизотопные FMG |
| Год регистрации | 2016 |
| Номер сертификата | 10555 |
| Дата регистрации | 2016-07-27 |
| Срок действия | 2021-07-27 |
| Получатель сертификата | фирма "Endress+Hauser GmbH+Co.KG", Германия (DE) |
Производитель / Заявитель
фирма "Endress+Hauser GmbH+Co.KG"
Адрес: Dieselstrasse 24, D-70839, Gerlingen
Контакты: +49 76 2197502 / +49 76 21975345
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверка проводится по МРБ МП.1745-2007 с изменением №1 (2009 г.). |
| Признание поверки | Первичная при выпуске из производства: фирма "Endress+Hauser GmbH+Co.KG", Германия (аттестат аккредитации поверочной лаборатории - №BY/112 02.3.0.0053, срок действия аттестата - до 24.07.2020, шифр поверительного клейма - 053); Соглашение о призна-нии первичной поверки между Госстандартом и фирмой "Endress+Hauser AG", Швейцария. |
Поверители
Скачать
|
Описание типа РБ 03 07 3141 16 [2009-03-31]
rb-03-07-3141-16_2009-03-31.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 3141 16 [2010-01-05]
rb-03-07-3141-16_2010-01-05.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 3141 16 [2017-12-28]
rb-03-07-3141-16_2017-12-28.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 3141 16 [2011-10-25]
rb-03-07-3141-16_2011-10-25.pdf
|
Скачать |
Описание типа
Назначение
Уровнемеры радиоизотопные FMG (в дальнейшем - уровнемеры) предназначены для измерения уровня, предельного значения уровня и плотности жидкостей и сыпучих продуктов в резервуарах, конвейерах и трубопроводах.
Область применения - системы контроля и автоматического управления технологическими процессами в различных отраслях хозяйственной деятельности.
Описание
Уровнемеры состоят из сцинтилляционного детектора (исполнение PVT или NaJ), измерительного преобразователя (RMA или RTA) для измерения предельного уровня, источника гамма-излучения 60Со или 137Cs в контейнере, и блока управления FHX.
Измерение уровня и плотности производится на основе эффекта поглощения измеряемым продуктом гамма-излучения, при этом величина поглощения пропорциональна плотности и количеству (по высоте уровня) продукта, через которое проходит гамма-излучение. Контейнер с источником гамма-излучения устанавливается с одной стороны резервуара или трубопровода, а с противоположной стороны размещается сцинтилляционный детектор. Для увеличения диапазона измерения уровня используется каскадная установка детекторов.
Уровнемеры имеют местную цифровую индикацию (блок управления FHX).
Уровнемеры выпускают в обычном и взрывозащищенном исполнениях.
Конструктивно, в зависимости от назначения, уровнемеры имеют следующие исполнения:
- с кристаллическим сцинтилляционным детектором NaJ, используется в основном для измерения плотности и предельного уровня;
- с пластиковым сцинтилляционным детектором PVT, измерения уровня.

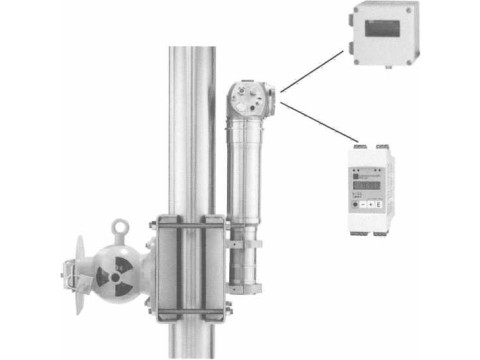

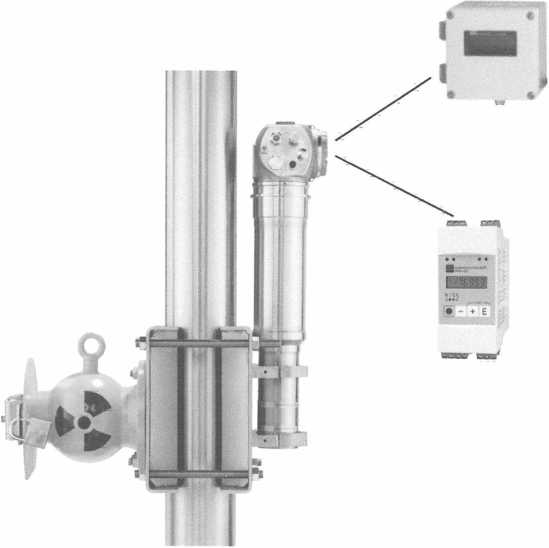

Внешний вид уровнемера представлен на рисунке 1.
Место нанесения знака поверки (клейма-наклейки) указано в Приложении А,
Рисунок 1 - Внешний вид уровнемера
Основные технические и метрологические характеристики
Основные характеристики уровнемеров представлены в таблице 1.
Таблица 1 - Основные технические и метрологические характеристики уровнемеров
|
Наименование |
Значения | |
|
Исполнение сцинтилляционного детектора PVT |
Исполнение сцинтилляционного детектора Nai | |
|
1 |
2 |
3 |
|
Диапазон измерений уровня на один детектор , мм |
от 0 до 2000 |
от 0 до 50 |
|
Диапазон измерений плотности, кг/м3 |
от 500 до 3000 | |
|
Диапазон температур измеряемой среды |
без ограничений | |
|
Диапазон рабочего давления |
без ограничений | |
|
Диапазон температур окружающей среды, °C |
от -40 до 60; с охлаждением: от Одо 120; блок управления: от -30 до 70; контейнер: от -40 до 80 |
от -40 до 60; с охлаждением: от 0 до 120; блок управления: от -30 до 70; контейнер: от -40 до 80 |
Продолжение таблицы 1
|
1 |
2 |
3 |
|
Пределы допускаемой погрешности при измерении уровня, % от установленного диапазона измерений |
±1,5 | |
|
Пределы допускаемой погрешности при измерении плотности, % от установленного диапазона измерений: - в диапазоне от 500 кг/м3 до 800 кг/м3 - в диапазоне от 800 кг/м3 до 1900 кг/м3 - в диапазоне от 1900 кг/м3 до 3000 кг/м3 |
±1 ±1 ±1 |
±1 ±1 |
|
Пределы допускаемой относительной погрешности при измерении плотности %: - в диапазоне от 800 кг/м3 до 1900 кг/м3 |
±0,5 | |
|
Напряжение питания, В: - постоянного тока - переменного тока с частотой 50/60 Гц |
от 18 до 36 от 90 до 253 | |
|
Параметры выходов: - диапазон токового выходного сигнала, мА - цифровые сигналы |
от 4 до 20 HART, Profibus РА, FOUNDATION Fieldbus | |
|
Степень защиты |
IP 6 |
3/67 |
|
Масса, кг, не более: |
31; с охлаждением: 51; блок управления: 1,5; контейнер: 160 |
14; с охлаждением: 18; блок управления: 1,5; контейнер: 160 |
Знак утверждения типа
Знак утверждения типа наносится на Руководство по эксплуатации типографским способом.
Комплектность
|
В комплект поставки входят: | |
|
- уровнемер радиоизотопный FMG (исполнение согласно заказу) |
1 шт. |
|
- дополнительные принадлежности в соответствии е заказом |
1 компл. |
|
- компакт диск с эксплуатационной документацией |
1 шт. |
|
- протокол выходного контроля |
1 шт. |
|
- дополнительная документация для приборов с взрывозащитой |
1 компл. |
Листов 5
Технические документы
Техническая документация фирмы «ENDRESS+HAUSER GmbH+Co.KG», Германия.
ГОСТ 28725-90 «Приборы для измерения уровня жидкости и сыпучих материалов. Общие технические требования и методы испытаний».
ГОСТ 12997-84 «Изделия ГСП. Общие технические условия».
МРБ МП. 1745-2007 «Уровнемеры радиоизотопные FMG. Методика поверки».
Заключение
Уровнемеры радиоизотопные FMG соответствуют технической документации фирмы «ENDRESS+HAUSER GmbH+Co.KG», Германия, ГОСТ 28725-90, ГОСТ 12997-84, требованиям Технического регламента Таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах» (сертификат соответствия № RU С-СЕ.ГБ05.В.00176 от 04.10.2013, выданный НАНИО «Центр по сертификации взрывозащищенного и рудничного оборудования», требованиям Технического регламента Таможенного союза ТР ТС 004/2011 "О безопасности низковольтного оборудования" (декларация о соответствии выданная ООО «Эндресс+Хаузер» (Россия), регистрационный номер ТС № RU Д-ОЕ.АЛ32.В.07481 от 23.11.2015), требованиям Технического регламента Таможенного союза ТР ТС 020/2011 "Электромагнитная совместимость технических средств" (декларация о соответствии выданная ООО «Эндресс+Хаузер» (Россия), регистрационный номер ТС № RU Д-ОЕ.АГ95.В.00343 от 26.11.2015).
Межповерочный интервал - не более 24 месяцев (для уровнемеров, предназначенных для применения либо применяемых в сфере законодательной метрологии).
