Уровнемеры ГКС LG250, ГКС LG270
| Номер в ГРСИ РФ: | РБ 03 07 6586 18 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Уровнемеры |
| Производитель / заявитель: | ООО НПП "ГКС", г. Казань |
|
Описание типа РБ 03 07 6586 18 [2018-08-27]
rb-03-07-6586-18_2018-08-27.pdf
|
Скачать |
Уровнемеры ГКС LG250, ГКС LG270 предназначены для непрерывного контактного измерения уровня жидкостей, а также уровня раздела фаз жидкостей.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 6586 18 |
| Наименование | Уровнемеры ГКС LG250, ГКС LG270 |
| Год регистрации | 2018 |
| Номер сертификата | 11748 |
| Дата регистрации | 2018-05-31 |
| Срок действия | 2020-11-18 |
| Получатель сертификата | ООО "НПП "ГКС", г. Казань, Российская Федерация (RU) |
Производитель / Заявитель
ООО НПП "ГКС"
Адрес: ул. Московская, д. 35, г. Казань, р. Татарстан, 420111
Контакты: (843) 221-70-00, mail@nppgks.com
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по СТБ 8047-2015 (2015 г.) |
| Признание поверки | Первичная привыпуске из производства: ВНИИР (аттестат аккредитации № RA.RU 311285, шифр поверительного клейма - З) при условии проведения поверки по СТБ 8047-2015 с нанесением оттиска поверительного клейма и указанием СТБ 8047-2015 в паспорте (НТК № 05-18) |
Поверители
Скачать
|
Описание типа РБ 03 07 6586 18 [2018-08-27]
rb-03-07-6586-18_2018-08-27.pdf
|
Скачать |
Описание типа
Назначение
Уровнемеры ГКС LG250, ГКС LG270 предназначены для непрерывного контактного измерения уровня жидкостей, а также уровня раздела фаз жидкостей.
Описание
Принцип работы уровнемеров основан на измерении интервала времени распространения электромагнитного импульса между излучением и приёмом обратного импульса, отражённого от поверхности измеряемой среды или раздела фаз измеряемых сред. Интервал времени распространения электромагнитного импульса пропорционален расстоянию до измеряемого уровня продукта.
Уровнемеры состоят из электронного блока, устанавливаемого сверху на резервуаре или выносной камере, и погружённого в измеряемую среду зонда в виде троса, одинарного стержня или стержня внутри коаксиальной трубки, вдоль которого распространяются излучаемые и принимаемые уровнемером электромагнитные импульсы малой мощности.
а) б)

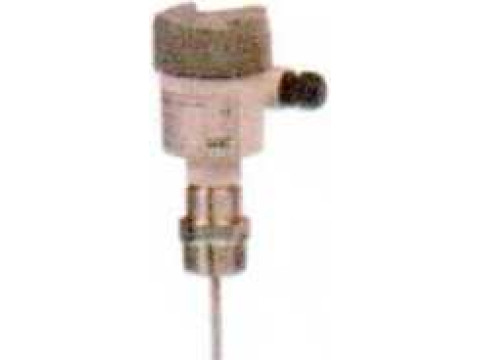

Рисунок I - Уровнемеры: а) общий вид уровнемера ГКС LG250 со стержневым зондом, б) общий вид уровнемера ГКС LG270 с зондом в виде троса и фланцем для высокого давления и температуры
Рисунок 2 - Место пломбировки в виде наклейки
Уровнемер обеспечивает отображение измеренных значений уровня и передачу измерительной информации в аналоговом (от 4 до 20 мА + HART) или цифровом (Modbus, Profibus РА или Foundation Fieldbus) виде.
Уровнемеры имеют следующие модификации: ГКС LG250 (для жидкостей), ГКС LG270 (для жидкостей при высоких температурах и высоком давлении процесса).
Программное обеспечение
Встроенное программное обеспечение (далее - ПО) уровнемеров используется для измерения уровня продукта, передачи результатов измерений, настройки, самодиагностики уровнемеров и записи измеренных данных. При настройке и калибровке на заводе-изготовителе записывается ПО, которое защищено от несанкционированного доступа паролем.
Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений - «средний» по Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ГКС LG |
|
Номер версии (идентификационный номер) ПО |
1.1.x |
|
Цифровой идентификатор ПО |
32EFAA40 |
Технические характеристики
Метрологические и технические характеристики уровнемеров ГКС LG250, ГКС LG270 приведены в таблицах 1 и 2.
Таблица 2 - - Основные метрологические и технические характеристики
|
Наименование параметра |
Значение | ||
|
Тип зонда |
трос |
стержень |
коаксиал |
|
Диапазон измерений уровня (расстояния). L. м |
от 0,08 до 75 |
от 0,08 до 6 |
от 0.03 до 6 |
|
Пределы допускаемой абсолютной погрешности измерений уровня (границы раздела жидкости), в зависимости от диапазона измерений L, мм: Lmtn <L< 0,3 м 0,3 м < L <6 м |
± 15 ±5 |
±5 ^=^5 | |
|
Пределы допускаемой относительной погрешности измерений уровня (границы раздела жидкости), в зависимости от диапазона измерений L, % 6 M L < Lmax |
±0.1 |
- |
- |
|
Напряжение питания постоянного тока. В |
от 9.6 до 48 | ||
|
1клребляемая мощность. Вт. не более |
2,1 | ||
|
Температура хранения и транспортирования. °C |
от минус 40 до плюс 80 | ||
|
Диапазон температур окружающей среды. °C |
от минус 40 до плюс 80 | ||
|
Давление измеряемой среды. МПа |
от минус 0.1 до плюс 4.0 | ||
Таблица 3
|
Наименование параметра |
Значение | |
|
ГКС LG250 |
ГКС LG270 | |
|
Диапазон температур измеряемой среды,°C |
от минус 40 до плюс 200 |
от минус 196 до плюс 450 |
|
Габаритные размеры (без учёта длины зонда), мм. не более |
130x116x260 |
130x116x476 |
|
Масса, кт. не более |
26,6 |
30.6 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Таблица 4 - Комплект носи» средства измерений
|
Наименование |
Количество, шт. |
Примечание |
|
Уровнемер ГКС LG250 (ГКС LG270) |
1 |
в соответствии с заказом |
|
Комплект запасных частей |
по отдельному заказу | |
|
Вспомогательные принадлежности |
1 |
по отдельному заказу |
|
Руководство по эксплуатации |
1 |
- |
Поверка
осуществляется по документу ГОСТ 8.321-2013 «ГСИ. Уровнемеры промышленного применения. Методика поверки».
11ри поверке применяются следующие средства измерений:
- установка для поверки уровнемеров. ПГ ± 1 мм;
- рулетка измерительная металлическая Р50Н2К ГОСТ 7502-98.
Сведения о методиках(методах)измерений приведены в Руководстве по эксплуатации.
Нормативные документы
1. ГОСТ 8.477-82 «ГСП. Государственная поверочная схема для средств измерений уровня жидкости».
2. ТУ 4214-004-65688266-2015 «Уровнемеры ГКС LG250. ГКС LG270. ГКС LR200, ГКС LR PROBE. ГКС LR250». Технические условия».
И и о говн гель
Общество с ограниченной ответственностью «Научно-производственное предприятие «ГКС» (ООО «НИИ «ГКС»)
ИНН 1655107067
Юридический адрес: 420107. Россия. Республика Татарстан, г. Казань, ул. Петербургская, д. 50
Фактический адрес: 400111. Россия. Республика Татарстан, г. Казань, ул. Московская, д. 35
Пепы га тельный центр
Федеральное бюджетное учреждение «Государетвенный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест - Москва»)
Адрес: 117418. г. Москва. Нахимовский пр.. 31
Тел.: +7 (495) 544 00 00
web: http://www.rostest.ru/
email: info@rostest.ru
Аттестат аккредитации ФБУ «Ростест-Москва» по проведению испытаний средств измерений в целях утверждения типа RA RU.310639 от 16.04.2015 г.
Заместитель
С.С. Голубев
2015 г.
Руководителя Федерального агентства по техническому регулированию и метрологии
ПРОШНУРОВАНО.
ПРОНУМЕРОВАНО ! и СКРЕПЛ£>ю ПЕЧАТЬЮ
ЛИСТОВ(А) |
