Уровнемеры байпасные поплавковые BNA (далее - уровнемеры) предназначены для измерений уровня различных жидкостей и сжиженных газов.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 07 6863 18
Наименование	Уровнемеры байпасные поплавковые BNA
Год регистрации	2018
Номер сертификата	12254
Дата регистрации	2018-12-20
Срок действия	2022-07-07
Получатель сертификата	АО "ВИКА МЕРА", г. Москва, Российская Федерация (RU)

Производитель / Заявитель

АО "ВИКА МЕРА"

Адрес: 108814, г.Москва, поселение Сосенское, поселок Коммунарка, д.14, а/я 1920

Контакты: Тел.: (495) 648-01-80, факс: (495) 648-01-81/-82 E-mail: info@wika.ru

Поверка

Межповерочный интервал / Периодичность поверки	24 мес.
Методика поверки	Поверка проводится по СТБ 8047-2015.

Поверители

Скачать

Описание типа РБ 03 07 6863 18 [2019-03-11]

rb-03-07-6863-18_2019-03-11.pdf

Скачать

Описание типа

Назначение Описание Программное обеспечение Технические характеристики Знак утверждения типа Комплектность Г Сведения о методах измерений Нормативные документы Йенылательный центр

Назначение

Описание

Работа уровнемеров основана на принципе измерений уровня жидких сред в резервуарах или технологических аппаратах с помощью поплавка со встроенным магнитом, который перемещается по направляющей трубке соответственно изменению уровня жидких сред.

Уровнемер состоит из байпасной камеры BZG, устанавливаемой сбоку на резервуаре в виде сообщающегося сосуда и присоединяемой как минимум двумя технологическими соединениями (фланцевыми, резьбовыми или сварными), поплавка BFT и индикатора уровня BMD. Поплавок BFT с встроенным магнитом, помещенный в байпасную камеру BZG, перемещается в ней с изменением уровня жидкости в резервуаре. Магнитное поле поплавка бесконтактно, через стенку байпасной камеры, воздействует на элементы индикатора уровня BMD, смонтированного снаружи байпасной камеры, поворачивая их на 180°. Элементами индикатора являются либо двухцветные пластмассовые ролики с вложенными стержневыми магнитами, либо стальные пластины. Элементы индикатора имеют ширину 10 мм и расположены рядом друг с другом с небольшим зазором. Если уровень повышается, цвет элементов меняется с белого на красный, если понижается - с красного на белый. По отдельному запросу доступны другие комбинации цветов.

Уровнемеры выпускаются в следующих исполнениях:

BNA-S - стандартное исполнение;

BNA-SD (DUPlus) - стандартное исполнение с двумя байпасными камерами;

BNA-C - компактное исполнение;

BNA-H - исполнение для высокого давления:

BNA-HD (DUPlus) - исполнение с двумя байпасными камерами для высокого давления BNA-P - исполнение с пластиковым корпусом;

BNA-L (KOPlus) - исполнение для сжиженного газа;

BNA-X - специальное исполнение (корпус из специальных сталей и сплавов: титан 3.7035/сплав Хастеллой С276/сталь 6Мо 1.4547 и другие);

BNA-J - исполнение с обогревающей рубашкой.

Уровнемеры комплектуются герконовым датчиком уровня BLR или магнитострикционным датчиком уровня BLM, которые монтируются снаружи на байпасной камере BZG.

Исполнения BNA-SD (DUPlus), BNA-HD (DUPlus) имеют две байпасные камеры. В этом случае байпасные камеры комплектуются датчиками разного типа. Первая байпасная камера комплектуется магнитострикционным BLM или герконовым датчиком BLR, а вторая байпасная камера - уровнемеры микроволновые KSR-GT6U, KSR-GT622, KSR-GT655, KSR-GT666, KSR677 (номер в ФИФОЕИ №35552-07).

Магнитное поле поплавка воздействует на чувствительный элемент датчика (герконовая цепь у датчика BLR или провод из магнитострикционного материала у датчика BLM). В случае применения контактного микроволнового датчика KSR-GT611, KSR-G^|2, KSR-GT655, KSR-GT666, KSR677 используется принцип измерений, основанный на Определении воемени прохождения микроволнового импульса вдоль чувствительного элемента/ (юйда). имеющего стержневое, тросовое или коаксиальное исполнение, до поверхности рабочей среды И обратно.

Воздействия на чувствительные элементы преобразуются встроенным в клеммную коробку датчика вторичным преобразователем в выходной сигнал. В зависимости от вида вторичного преобразователя возможны различные выходные сигналы: унифицированный выходной аналоговый сигнал постоянного тока 4 - 20 мА или цифровой сигнал для передачи по протоколам HART, PROFIBUS РА, FOUNDATION Fieldbus. При наличии у датчика цифрового дисплея значение уровня отображается также на нем.

В целях контроля за уровнем (контроль переполнения, сигнализация и т.д.) уровнемер может дополнительно комплектоваться герконовым переключателем BGU. Переключатель монтируется на определенной высоте на байпасной камере BZG при помощи хомута или на индикатор BMD при помощи специальных крепежей. Когда поплавок в байпасной камере достигает уровня, отмеченного на корпусе переключателя. ма!нитное поле поплавка вызывает срабатывание переключателя.

Рисунок 1 - Общий вид уровнемеров модели BNA (исполнение с герконовым датчиком и двумя магнитными переключателями; стальной корпус)

Рисунок 2 - Общий вид уровнемеров модели BNA (исполнение с герконовым датчиком; пластиковый корпус)

Рисунок 3 - Общий вид уровнемеров моделей BNA-SD (DUPlus), BNA-HD (DUPlus) (исполнение с магнитострикционным датчиком на первой байпасной камере и контактным микроволновым датчиком на второй байпасной камере)

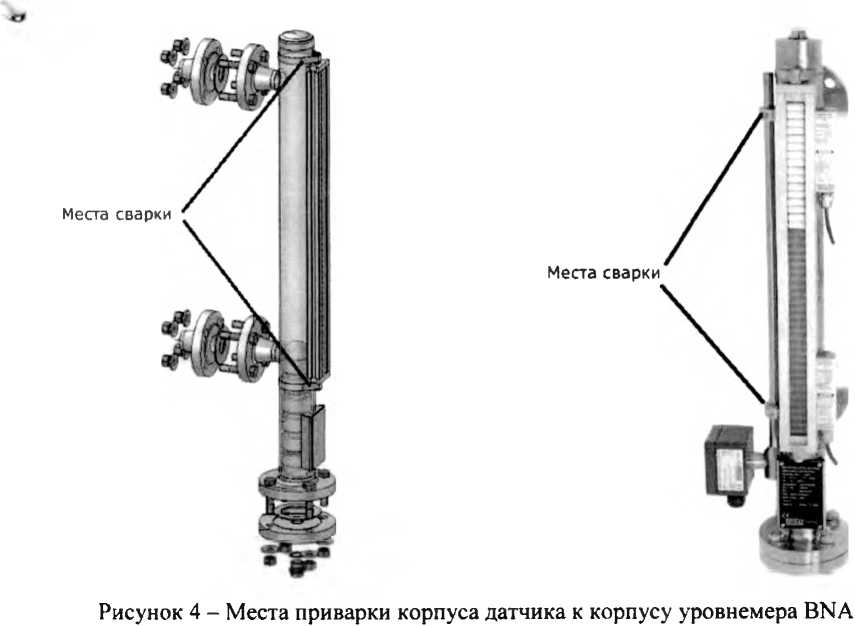

Корпуса уровнемеров могут иметь приспособления для пломбирования путем продевания пломбировочной проволоки через специальное ушко, расположенное на нижнем фланце и навешивания свинцовой или пластиковой пломбы (Рисунок 5).

Пломбирование корпуса датчиков может осуществляться нанесением на боковую поверхность корпуса датчика пломбы поверителя (ввиде наклейки), которая разрушается при попытке удалить ее или вскрыть корпус (Рисунки 6 и 7).

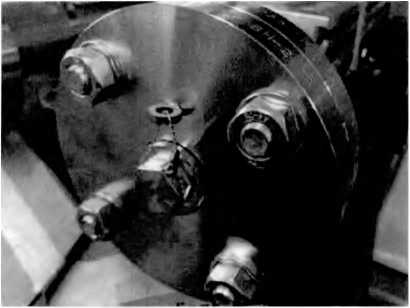

Рисунок 5 - Варианты пломбирования корпуса уровнемера BNA пломбой поверителя

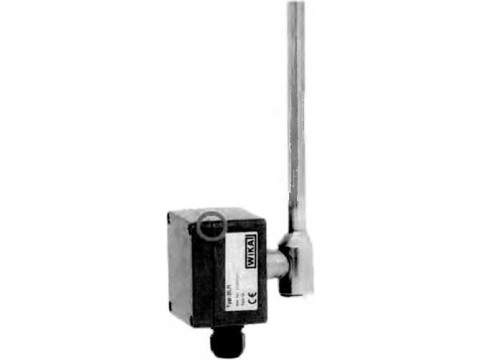

Рисунок 6 - Место нанесения на корпуса датчиков BLR пломбы поверителя

Рисунок 7 - Место нанесения на корпуса датчиков BLM пломбы поверителя

Программное обеспечение

Программное обеспечение состоит из ПО, встроенного в электронный преобразователь, и внешнего ПО для ПЭВМ.

Функции внутреннего ПО:

- вычисление уровня измеряемой среды;

- отображение измеренных значений на дисплее (при наличии);

- формирование выходного сигнала;

- связь с уровнемером по протоколам HART, PROFIBUS РА, FOUNDATION Fieldbus (в зависимости от исполнения);

- сервисные настройки.

Функции внешнего ПО:

- настройка уровнемера, выполнение сервисных функций;

- отображение текущего состояния, параметров настройки;

- отображение измеренных значений.

Таблица 1 - Идентификационные данные внутреннего ПО

Идентификационные данные (признаки)	Значение в зависимости от исполнения вторичного преобразователя, входящего в состав уровнемера
Идентификационное наименование ПО	FWTLH	FW ТЬЕН —	FW BLM	FW_T32	FW Т53	FWT15
Номер версии (иденти-	не ниже	не ниже	не ниже	не ниже	не ниже	не ниже
фикационный номер) ПО	4.0	4.0	8.23.03	2.2.3	V2.03	V1.0.1
Цифровой идентификатор ПО	-		■	-

1 аблица 2 - Идентификационные данные внешнего ПО

Идентификационные Значение в зависимости от исполнения вторичного преобразователя, данные (признаки) входящего в состав уровнемера

Идентификационное наименование ПО

РАСТ ware 4.1 SP2

WIKA Т32

DTM Т32.10 /11/30 HART

DTM HART

DTM PROF1BUS РА

WIKAsoft

-ТТ

WlKAsoft-

ТТ Drop-In

Version

Номер версии (идентификационный номер) ПО

не ниже 4.1

не ниже V1.51

не ниже VI.0.2

не ниже V

2.0.0.17

не ниже

VI.11.1001

не ниже V1.6.0.12 3

не ниже V1.6.0.123

Цифровой идентификатор ПО

■

•

Уровень защиты программного обеспечения уровнемеров от непреднамеренных и преднамеренных изменений «средний» по Р 50.2.077-2014.

Технические характеристики

Таблица 4 - Технические характеристики

Наименование параметра

Значение

Диапазон рабочих температур рабочей среды, °C

от -196 до +450

Диапазон температур окружающего воздуха (в зависимости от исполнения), °C

Все исполнения с датчиком BLR

- без дисплея

- с дисплеем

от -60 до

от-20 до+70 ИНМ

Таблица 3 - Метрологические характеристики

Наименование параметра

Значение

Диапазоны измерений уровня (в зависимости от конструктивного исполнения), мм

от 0 до 6000

Пределы допускаемой основной абсолютной погрешности измерений уровня (в зависимости от применяемого датчика), мм исполнения BNA-S, BNA-C, BNA-H, BNA-X, BNA-P, BNA-J, BNA-L (KOPlus), BNA-SD (DUPlus), BNA-HD (DUPlus) (магнитострикционный BLM) исполнения BNA-S, BNA-C, BNA-H. BNA-X, BNA-P, BNA-J, BNA-L (KOPlus), BNA-SD (DUPlus), BNA-HD (DUPlus) (герконовый BLR (в зависимости от расстояния между герконами))0

исполнения BNA-SD (DUPlus), BNA-HD (DUPlus) (микроволновой контактный)

±3

±5; ±10; ±15: ±18; ±20

±3

Примечания:

1) Значения указаны в паспорте на уровнемеры.

п Наименование параметра	Значение
Все исполнения с датчиком BLM - без дисплея - с дисплеем Исполнения BNA-SD (DUPlus), BNA-HD (DUPlus) с датчиками BLM или BLR (на первой байпасной камере) и датчиком KSR-GT611, KSR-GT622, KSR-GT655, KSR-GT666, K.SR677 (на второй байпасной камере) - без дисплея - с дисплеем	от -50 до +85 от -20 до +70 от -40 до +80 от -20 до +70
Условия хранения: - температура окружающего воздуха. °C - относительная влажность, %, не более	от -50 до +50 80
Диапазон плотности рабочей среды р, кг/м3	от 340 до 2000
Максимальное рабочее давление рабочей среды, МПа	40
Напряжение питания (в зависимости от исполнения), В - постоянного тока - переменного тока	10-30/14-36 187-242
Выходные сигналы (в зависимости от исполнения от исполнения вторичного преобразователя)	Трехпроводный потенциометр; от 4 до 20 мА: HART, PROFIBUS РА, FOUNDATION Fieldbus
Степень пылевлагозащищенности (в зависимости от исполнения)	IP65,1Р66, IP67,1Р68
Габаритные размеры (высота х ширина х толщина), мм, не более - высота - ширина - толщина	7000 350 300
Масса (в зависимости от конструктивного исполнения), кг	от 15 до 200
Срок службы, лет, не менее	24
Наработка на отказ, ч, не менее	100000
Маркировка взрывозащиты ”	И GacTl...T6 X; Il Ga/Gb с Т1 ...Тб X; II Gbc 1ICT1...T6X; II Gbc IIBT1...T6X; 1Ех ia ПС «Т4...Т6» Gb X; lEx ib ПС «Т4...Т6» Gb X; lExdllC T6GbX; lEx ib ПС «Т2...Т6» Gb X; lEx ia IIC «T3...T6»Gb X; lEx d JIB «ТЗ...Т6» Gb X; OEx ia ПС «Т6...ТЗ» Ga X; lEx d ПС «Т6...ТЗ» Gb X^? OEx ia ПС «Т6...Т4» Ga OEx ia IIC T1 ...T6 Ga Xffi Ga/Gb Ex iaIICTl...T6^ lEx ia IICT1...T6 GbX;\r\

’1»

Наименование параметра

Значение

Маркировка взрывозащиты 11

Ga/Gb Ex ia/d ПС Т1 ...Тб X; lExdia ПС Т1 ...Тб Gb X;

Ga/Gb Ex d ПС Т1 ...Тб X; 1Ех d ПС Т1 ...Тб Gb X; Ga/Gb Ex ПСТ1...Т6Х; 1Ех d ПС Т1 ...T6 Gb;

ОЕх ia ПС Т4/Т5/Т6;

1 Ex ib ПС T4/T5/T6;

2Ex ic ПС T4/T5/T6;

Ex nA 11 T4/T5/T6;

Ex nA [nL] ПС T4...T6;

ExnLlIC T4...T6;

2Ex icIICT4...T6;

OEx ia ПСТ4...Т6;

lEx ib Па1 ПС T4...T6

Маркировка защиты от воспламенения горючей пыли 1 ’

Ex ib П1С T80°C Db X;

Ex tb IIIC T80°C Db X;

Ex ia IIIC T80°C Db X;

Ex ia IIIC T80°C...T130°C DbX;

Ex tb IIIC T80°C...T130°C DbX;

Ex ta IIICT1...T6 Da IP6X;

Ex tb IIICT1...T6 Db IP6X;

Ex ta IIIC T75°C Da IP 66;

Ex tb IIIC T75°C Da IP 6X;

Ex ta П1С T75°C Da IP 6X;

Ex tb IIIC T75°C Db IP6X;

DIP A20 TA 135°C;

DIP A21 TA 135°C;

DIP A20 TA 120°C;

DIP A21 TA120°C;

DIP A22 TA T4...T6;

DIP A20 TA T4...T6.

Примечания:

1) По дополнительному запросу, в зависимости от исполнения.

Знак утверждения типа

наносится типографским способом на титульные листы руководства по эксплуатации и паспорта.

На корпус уровнемеров знак наносится методом печати или наклейки.

Комплектность

Таблица 5 - Комплектность средства измерений

Наименование	Кол-во	Примечание
Уровнемеры байпасные поплавковые BNA	1 шт.
Руководство по эксплуатации	1 экз.
Методика поверки	1 экз.
Паспорт	1 экз.	/'7 . 7

Ме™лиГппСЯ "° Д°КУМеН7У МП 208-023-20’7 «ГСП. Уровнемеры байпасные поплавковые BNA Методика поверки», утвержденному ФГУП «ВНИИМС» 24 марта 2017 г.

Основные средства поверки:

- рулетка измерительная 2-го класса точности по ГОСТ 7502-98 (для уровнемеров погрешностью измерений ±2 мм рулетка должна быть компарированной и на метровых отметках иметь погрешность не более ±0,5 мм);

- калибратор токовой петли FLUKE 705 (рег.№ 29194-05). Диапазон (0-24 мА) Допускаемая абсолютная погрешность ±(0,0002 1±2е.м.р.));

- дальномер Leica DISTO Х310 (рег.№ 50417-12). Допускаемая среднеквадратическая погрешность измерений до 10 м ±1 мм, где L -■ расстояние, м.

Допускается применение аналогичных средств поверки, обеспечивающих определение Сбусмой ТОЧНОСТЬЮ.

Знак поверки наносится в паспорт и (или) на СВИДёТё.
