Уровнемеры ГКС LR200, ГКС LR PROBE, ГКС LR250
| Номер в ГРСИ РФ: | РБ 03 07 6587 18 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Уровнемеры |
| Производитель / заявитель: | ООО НПП "ГКС", г. Казань |
|
Описание типа РБ 03 07 6587 18 [2018-08-27]
rb-03-07-6587-18_2018-08-27.pdf
|
Скачать |
Уровнемеры ГКС LR200, ГКС LR PROBE. ГКС LR250 предназначены для измерения уровня жидких или сыпучих материалов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 6587 18 |
| Наименование | Уровнемеры ГКС LR200, ГКС LR PROBE, ГКС LR250 |
| Год регистрации | 2018 |
| Номер сертификата | 11749 |
| Дата регистрации | 2018-05-31 |
| Срок действия | 2020-11-18 |
| Получатель сертификата | ООО "НПП "ГКС", г. Казань, Российская Федерация (RU) |
Производитель / Заявитель
ООО НПП "ГКС"
Адрес: ул. Московская, д. 35, г. Казань, р. Татарстан, 420111
Контакты: (843) 221-70-00, mail@nppgks.com
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по СТБ 8047-2015 (2015 г.) |
| Признание поверки | Первичная при выпуске из производства: ВНИИР (аттестат аккредитации - №RA.RU 311285, шифр поверительного клейма - З) при условии проведения поверки по СТБ 8047-2015 с нанесением оттиска поверительного клейма и указанием СТБ 8047-2013 в паспорте (НТК № 05-18). |
Поверители
Скачать
|
Описание типа РБ 03 07 6587 18 [2018-08-27]
rb-03-07-6587-18_2018-08-27.pdf
|
Скачать |
Описание типа
Назначение
Уровнемеры ГКС LR200, ГКС LR PROBE. ГКС LR250 предназначены для измерения уровня жидких или сыпучих материалов.
Описание
Принцип действия уровнемеров основан на измерении интервала времени между излучением импульса и получением отраженного от поверхности контролируемой среды эхо-сигнала.
Уровнемеры состоят из электронного блока и антенны.
б)
в)

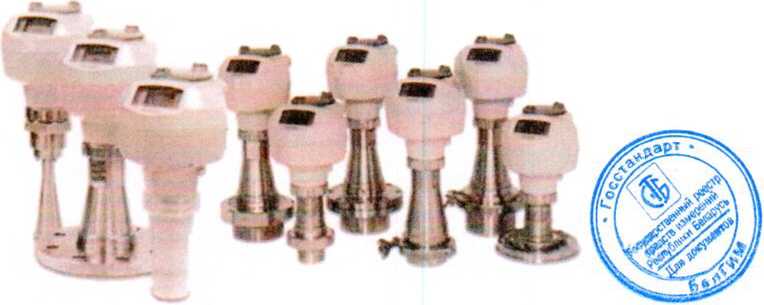

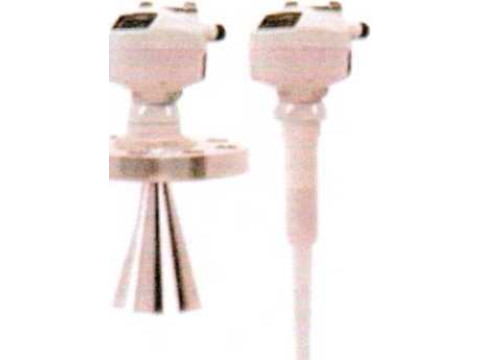

Рисунок 1 - Уровнемеры: а) общий вид уровнемера ГКС LR200.
б) общий вид уровнемера ГКС LR PROBE, в) общий вид уровнемера ГКС LR250
*•
Электронный блок вырабатывает сигнал частотой 5,8 ГГц - модификации ГКС LR200 и ГКС LR PROBE, 25 ГГц - модификация ГКС LR250, который передаётся на антенну. Импульсы излучаются антенной с заданной частотой повторения. Отражённый от поверхности контролируемой среды эхо-сигнал принимается и преобразуется в цифровой профиль эхо-сигнала. В электронном блоке вычисляется значение уровня и преобразуется в сигнал аналогового или/и цифрового выхода. Измеренное значение уровня отображается на жидкокристаллическом дисплее, на дисплее портативного HART коммуникатора, на дисплее устройства S1TRANS RD или на мониторе персонального компьютера.
В уровнемерах модификаций ГКС LR200 и ГКС LR PROBE могут использоваться антенны: стержневая, рупорная и трубная, различных исполнений.
Уровнемеры модификации ГКС LR250 выпускаются только с рупорной антенной в
различных исполнениях.

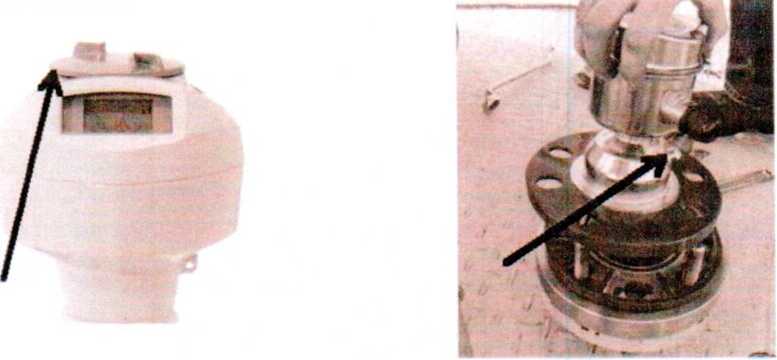

Рисунок 2 - Место пломбировки в виде наклейки
Программное обеспечение
Встроенное программное обеспечение (далее - ПО) уровнемеров используется для измерения уровня продукта, передачи результатов измерения, настройки, самодиагностики уровнемеров и записи измеренных данных. При настройке и калибровке на заводе прошивается ПО, которое защищено от несанкционированного доступа паролем. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | ||
|
Идентификационное наименование ПО |
ГКС LR200 |
ГКС LR PROBE |
ГКС LR250 |
|
Номер версии (идентификационный номер) ПО |
v. 4.03.хх |
V. 2.03.02-хх |
V. 1.03.04-хх |
|
Цифровой идентификатор ПО (контрольная сумма) |
- |
- |
- |
Уровень защиты от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Метрологические и технические характеристики приведены в таблице 2.
Знак утверждения типа
наносится на корпус уровнемера в виде шильдика или руководства по эксплуатации типографским способом.
Таблица 2 Основные»
е и технические
|
Наименование параметра |
Значение | ||
|
ГКС LR200 |
ГКС LR250 |
ГКС LR PROBE | |
|
Диапазон измерений уровня (расстояния), м |
от 0.31 * до 20,0 |
от 0,05° до 2О,О2) |
от 0,3° до 20,0 |
|
Пределы допускаемой основной абсолютной погрешности измерений уровня до Юм. мм |
± 10 |
±5 |
± 10 |
|
1 1ределы допускаемой основной относительной погрешности измерений уровня свыше 10 м, % |
±0,1 |
± 0,05 |
±0,1 |
|
11ределы допускаемой дополнительной относительной погрешности измерений расстояния (уровня), вызванной изменением температуры окружающей среды от 25 °C, на каждые 10 °C, % |
± 0,03 | ||
|
Количество выходных каналов, шт.: - аналоговых (4 - 20 мА); - цифровых Profibus, HART, Foundation Fieldbus |
1 1 | ||
|
Пределы допускаемой абсолютной погрешности измерений токового выхода, мА |
±0,02 | ||
|
Напряжение питания постоянного тока при выходном сигнале, В: - 20 мА), HART; ^S\<X^ibus РА, Foundation Fieldbus |
от 24 до 30 от 9 до 32 | ||
|
'Я^Йй&ние рабочей среды, МПа |
от минус 0,1 до илкк- 4,0 |
от минус 0,1 до плюс 4,0 |
от 0 до 0,3 |
|
.' Диапазон температуры рабочей среды, °C: V стандартное исполнение 5??ю заказу |
от минус 40 до плюс 80 от минус 40 до плюс 200 |
от минус 40 до плюс 200 от минус 20 до плюс 200 |
от минус 40 до плюс 80 |
|
Диапазон температур окружающей среды, °C |
от минус 40 до плюс 80 |
от минус 40 до плюс 80 |
от минус 40 до плюс 80 |
|
1 аоаритные размеры: - электронный блок (длинахширина*высота), мм, не более - антенна (диаметрхдлина), мм, не более |
134x139x129 200x326 |
154x185x196 100x220 |
158x185x154 568 |
|
Масса, кг, не более |
2,0 |
17,4 |
2,0 |
Примечания:
1. От конца антенны.
2. В зависимости от антенны.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Количество, шт. |
Примечание |
|
Уровнемер (ГКС LR200. ГКС LR PROBE, ГКС LR250) |
1 |
По заказу. Исполнение антенны определяется требованиями заказчика |
|
Руководство по эксплуатации |
1 |
- |
|
Паспорт |
1 |
- |
Поверка
осуществляется по документу ГОСТ 8.321-2013 «ГСИ. Уровнемеры промышленного применения. Методика поверки».
При поверке применяются следующие средства измерений:
установка для поверки уровнемеров. ПГ ±1 мм;
рулетка измерительная металлическая Р50Н2К ГОСТ 7502-98.
Сведения о методах измерений
приведены в Руководстве по эксплуатации.
Нормативные документы
1. ГОСТ 8.477-82 «ГСИ. Государственная поверочная схема для средств измерений уровня жидкости».
2. ТУ 4214-004-65688266-2015 «Уровнемеры ГКС LG250. ГКС LG270. ГКС LR200. ГКС LR PROBE. ГКС LR250. Технические условия».
