Уровнемеры микроволновые MICROPILOT
| Номер в ГРСИ РФ: | РБ 03 07 0945 16 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Уровнемеры |
| Производитель / заявитель: | "Endress+Hauser SE+Co.KG", Германия |
|
Описание типа РБ 03 07 0945 16 [2014-03-12]
rb-03-07-0945-16_2014-03-12.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 0945 16 [2017-12-28]
rb-03-07-0945-16_2017-12-28.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 0945 16 [2010-02-05]
rb-03-07-0945-16_2010-02-05.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 0945 16 [2018-01-15]
rb-03-07-0945-16_2018-01-15.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 0945 16 [2011-10-31]
rb-03-07-0945-16_2011-10-31.pdf
|
Скачать |
Уровнемеры микроволновые MICROPILOT (в дальнейшем - уровнемеры) предназначены для измерения уровня жидкости и сыпучих продуктов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 0945 16 |
| Наименование | Уровнемеры микроволновые MICROPILOT |
| Год регистрации | 2016 |
| Номер сертификата | 10554 |
| Дата регистрации | 2016-07-27 |
| Срок действия | 2021-07-27 |
| Получатель сертификата | фирма "Endress+Hauser GmbH+Co.KG", Германия (DE) |
Производитель / Заявитель
фирма "Endress+Hauser GmbH+Co.KG"
Адрес: Dieselstrasse 24, D-70839, Gerlingen
Контакты: +49 76 2197502 / +49 76 21975345
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверка проводится по СТБ 8047-2015. |
| Признание поверки | Первичная при выпуске из производства: фирма "Endress+Hauser GmbH+Co.KG", Германия (аттестат аккредитации поверочной лаборатории - №BY/112 02.3.0.0053, срок действия аттестата - до 24.07.2020), шифр поверительного клейма - 053); Соглашение о признании первичной поверки между Госстандартом и фирмой "Endress+Hauser AG", Швейцария. |
Поверители
Скачать
|
Описание типа РБ 03 07 0945 16 [2014-03-12]
rb-03-07-0945-16_2014-03-12.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 0945 16 [2017-12-28]
rb-03-07-0945-16_2017-12-28.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 0945 16 [2010-02-05]
rb-03-07-0945-16_2010-02-05.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 0945 16 [2018-01-15]
rb-03-07-0945-16_2018-01-15.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 0945 16 [2011-10-31]
rb-03-07-0945-16_2011-10-31.pdf
|
Скачать |
Описание типа
Назначение
Уровнемеры микроволновые MICROPILOT (в дальнейшем - уровнемеры) предназначены для измерения уровня жидкости и сыпучих продуктов.
Область применения - системы учета, контроля и автоматического управления технологическими процессами в различных отраслях хозяйственной деятельности, в том числе для коммерческого учета.
Описание
Уровнемеры состоят из корпуса с встроенным вторичным преобразователем и излучающей/приемной антенны. Микроволны излучаются антенной, отражаются от поверхности измеряемой среды. Отраженный сигнал принимается и обрабатывается уровнемером. Время прохождения сигнала пропорционально измеряемому расстоянию.
Уровнемеры могут иметь встроенный цифровой дисплей. Уровнемеры выпускают в обычном и взрывозащищенном исполнениях.
Конструктивно, в зависимости от назначения и типа антенны, уровнемеры имеют следующие исполнения:
FMR50, FMR51, FMR52, FMR10, FMR20 - с рупорной антенной для измерения уровня жидкостей;
FMR53 - со стрежневой антенной для измерения уровня жидкостей;
FMR54 - с планарной антенной для измерения уровня жидкостей;
FMR56 - с рупорной антенной для измерения уровня сыпучих продуктов;
FMR57 - с параболической и рупорной антеннами для измерения уровня сыпучих продуктов;
FMR530 - с рупорной антенной для измерения уровня жидкостей;
FMR532, NMR83 - с планарной антенной для измерения уровня жидкостей;
FMR533 - с параболической антенной для измерения уровня жидкостей;
FMR540 - с параболической и рупорной антеннами для измерения уровня жидкостей;
NMR81, FMR60, FMR62 - с каплевидной антенной для измерения уровня жид1^^Й^Х FMR67 - с каплевидной антенной для измерения уровня сыпучих продуктовую \\
Внешний вид уровнемеров представлен на рисунке 1.
Место нанесения знака поверки (клейма-наклейки) указано в Приложении А.

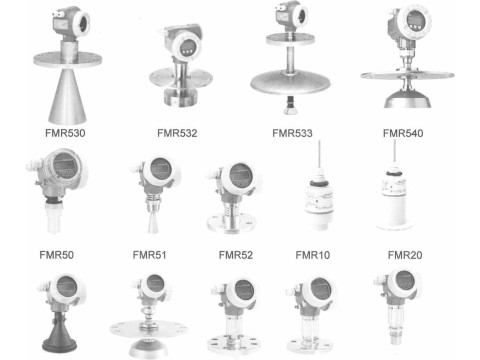

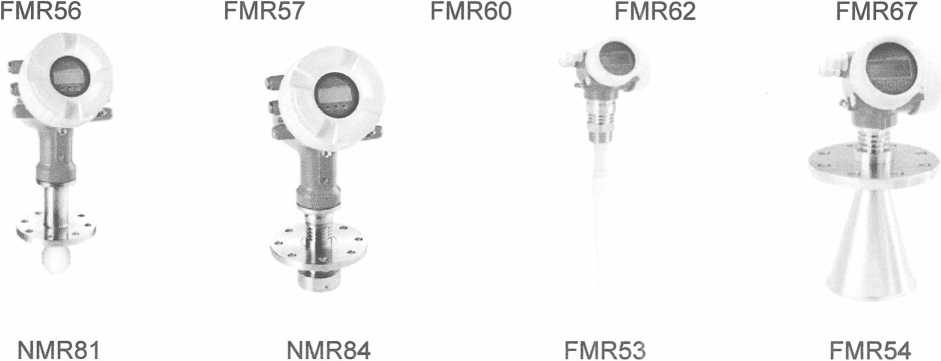

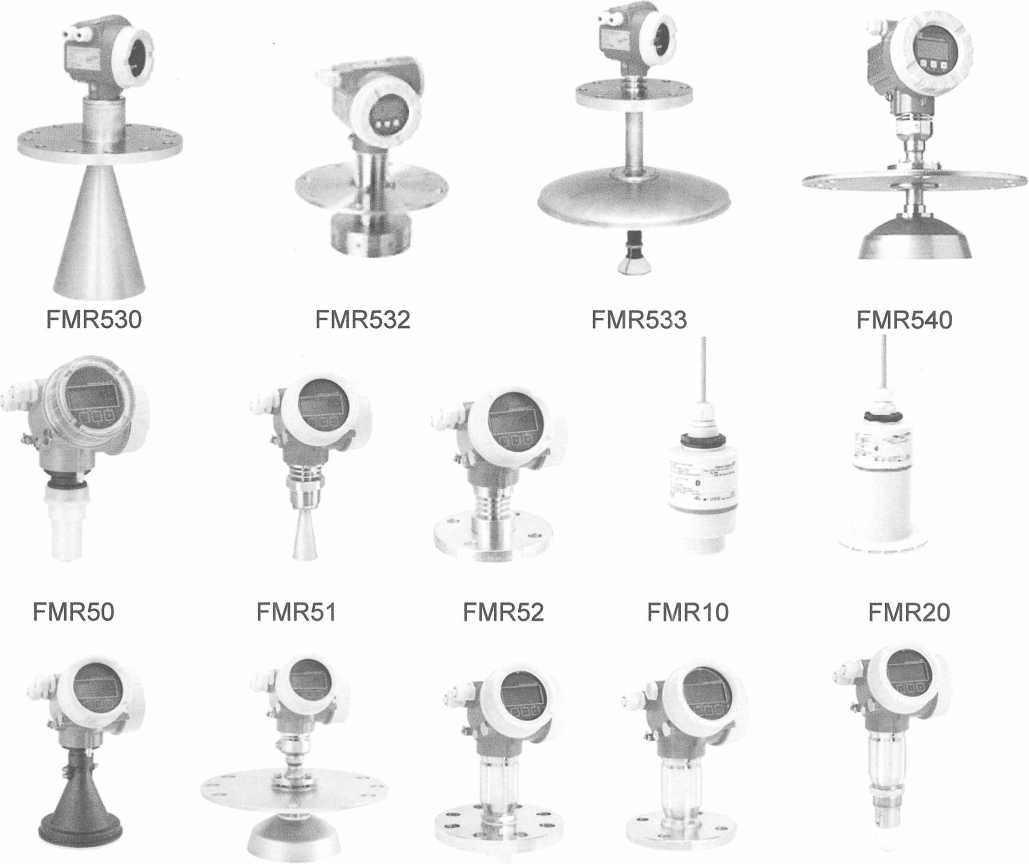

Рисунок 1 - Внешний вид уровнемеров микроволновых MICROPILOT
Основные технические и метрологические характеристики
Основные технические и метрологические характеристики уровнемеров представлены в таблице 1.
Для документов
ов 6
Государственный реестр средств измерений Республики Беларусь
Таблица 1 - Основные технические и
|
Наименование характеристики |
Значение характеристики | |
|
FMR10, FMR20, FMR50, FMR51, FMR52, FMR53, FMR54, FMR56, FMR57, FMR60, FMR62, FMR67 |
FMR530, FMR532, FMR533, FMR540, NMR81, NMR84 | |
|
1 |
2 |
3 |
|
1 Рабочая частота, ГГц |
FMR10, FMR20, FMR50, FMR51, FMR52, FMR56, FMR57: 26; FMR53, FMR54: 6 FMR60, FMR62, FMR67: 80 |
FMR530, FMR532, FMR533, NMR84: 6; FMR540: 26; NMR81: 78 |
|
2 Верхний предел диапазона измерений, м |
FMR10: 5 (опция: 8); FMR10: 10 (опция: 20); FMR53, FMR54: 20; FMR50, FMR56: 30; FMR51, FMR52: 40; FMR57: 70; FMR60: 50; FMR62: 80 (опции: 10, 22, 50); FMR67: 50 (опция: 125) |
FMR 530: 25; FMR 532: 38; FMR 533, FMR540, NMR84: 40; NMR81: 70 |
|
3 Диапазон температур измеряемой среды, °C |
FMR10: от -40 до 60 FMR20, FMR56: от -40 до 80; FMR50, FMR60: от-40 до 130; FMR51: от-196 до 450; FMR52, FMR62, FMR67: от -40 до 200; FMR53: от-40 до 150; FMR54: от-196до400; FMR57: от -40 до 400 |
FMR530, FMR533, FMR540, NMR81: от -40 до 200; FMR532, NMR84: от -40 до 150 |
|
4 Диапазон температур окружающей среды, °C |
от -40 до 80; FMR10: от -40 до 60 |
от -40 до 80; NMR84, NMR81: от -40 до 60 |
|
5 Верхний предел диапазона давления измеряемой среды, МПа |
FMR10, FMR20, FMR50, FMR56: 0,3; FMR51; FMR54: 16; FMR52: 2,5; FMR52, FMR57, FMF60, FMR67: 1,6; FMR53: 4; FMR62: 2 |
FMR530: 6,4; FMR532, NMR84: 2,5; FMR533, FMR540, FMR540, NMR81: 1,6 |
|
6 Пределы допускаемой основной погрешности при выпуске из производства(в зависимости от расстояния между уровнемером и измеряемой средой), мм |
FMR10: ±20 (до 0,1 м), ±10 (свыше 0,1 м и до 0,5 м), ±5 (более 0,5 м); FMR20: ±20 (до 0,1 м), ±10 (свыше 0,1 м и до 0,5 м), ±2 (более 0,5 м); FMR50; FMR51; FMR52: ±4 (до 1 м), ±2 (свыше 1 м); FMR53; FMR54: ±6; FMR56; FMR57: ±20 (до 2 м), ±3 (свыше 2 м); FMR60, FMR62: ±4 (до 0,8 м), ±1 (более 0,8 м); FMR67: ±20 мм (до 1,5 м), ±3 (более 1,5 м) |
±1 || (Государственный реесто! II 1 ........II—1 срадств измерений1 ')• 11-------- |
Для документов
Л
Продолжение таблицы 1
|
1 |
2 |
3 |
|
7 Температура окружающей среды для нормальных условий измерений, °C |
от 19 до 29 |
от - 25 до 55 |
|
8 Пределы допускаемой дополнительной погрешности, вызванной отклонением температуры окружающей среды от температуры нормальных условий измерений, мм на каждые 10 °C |
FMR50, FMR51, FMR52, FMR60: ±2; FMR10, FMR20, FMR53, FMR54, FMR56, FMR57, FMR62, FMR67: ±3 | |
|
9 Аналоговый выходной сигнал постоянного тока |
от 4 до 20 мА с цифровым протоколом HART |
от 4 до 20 мА с цифровым протоколом HART |
|
10 Цифровые выходные сигналы |
FMR10, FMR20: ОТ 4 до 20 мА PROFIBUS РА, FOUNDATION Fieldbus FMR10, FMR20: Bluetooth |
NMR81; NMR84: MODBUS RS 485, V1 |
|
11 Разрешающая способность цифровового выходного сигнала |
1 ММ |
0,1 мм |
|
12 Масса без фланцев, кг, не более |
9,4 |
13 |
Знак утверждения типа
Знак утверждения типа наносится на Руководство по эксплуатации типографским способом.
Комплектность
В комплект поставки входят:
- уровнемер микроволновой MICROPILOT (исполнение согласно заказу) 1 шт.
- дополнительные принадлежности в соответствии с заказом 1 компл.
- компакт диск с эксплуатационной документацией 1 шт.
- протокол выходного контроля 1 шт.
- дополнительная документация для приборов с взрывозащитой 1 компл.
Технические документы
Государственный реесто республики Беларусь Для документов
НИЯ.
лов.
ов 6
Техническая документация фирмы «ENDRESS+HAUSER GmbH+Co.
ГОСТ 28725-90 «Приборы для измерения уровня жидкости и сы^уйх
Общие технические требования и методы испытаний»,
ГОСТ 12997-84 «Изделия ГСП. Общие технические условия».
СТБ 1624-2013 «Уровнемеры автоматические для измерения уровня жидкости в стационарных резервуарах-хранилищах. Общие требования и методы испытаний»;
СТБ 8047-2015 «Уровнемеры автоматические. Методика поверки».
Заключение
Уровнемеры микроволновые MICROPILOT соответствуют технической документации фирмы «ENDRESS+HAUSER GmbH+Co.KG», Германия, ГОСТ 28725-90, ГОСТ 12997-84, СТБ 1624-2013, требованиям Технического регламента Таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах» (сертификаты соответствия № RU С-ОЕ.ГБ05.В.00321 от 27.12.2013, № RU С-DE.AA87.B.00358 от 29.09.2016, № RU C-DE.AA87.B.00595 от 19.05.2017, выданные НАНИО «Центр по сертификации взрывозащищенного и рудничного оборудования», требованиям Технического регламента Таможенного союза ТР ТС 004/2011 "О безопасности низковольтного оборудования" (декларация о соответствии выданная ООО «Эндресс+Хаузер» (Россия), регистрационный номер ТС № RU Д-ОЕ.АЛ32.В.07214 от 03.11.2015), требованиям Технического регламента Таможенного союза ТР ТС 020/2011 "Электромагнитная совместимость технических средств" (декларация о соответствии выданная УП «БЕЛОРГСИНТЕЗ», регистрационный номер ТС № BY/112 11.01 ТР020 003 12647 от 30.06.2015).
Межповерочный интервал - не более 24 месяцев.
Научно-исследовательский центр БелГИМ
г.Минск, Старовиленский тракт, 93, тел. 334-98-13
Аттестат аккредитации № BY/112 02.1.0.0025
