Уровнемеры ультразвуковые серии Rosemount 3100
| Номер в ГРСИ РФ: | РБ 03 07 4660 16 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Уровнемеры |
| Производитель / заявитель: | «Emerson Process Management GmbH & Co. OHG», Германия |
Уровнемеры ультразвуковые серии Rosemount 3100 (далее - уровнемеры) предназначены для непрерывного измерения уровня жидкости и расстояния до поверхности жидких сред в закрытых и открытых резервуарах.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 4660 16 |
| Наименование | Уровнемеры ультразвуковые серии Rosemount 3100 |
| Год регистрации | 2016 |
| Номер сертификата | 10455 |
| Дата регистрации | 2016-05-31 |
| Срок действия | 2021-05-31 |
| Получатель сертификата | фирма "Emerson Process Management, ROSEMOUNT MEASUREMENT LIMITED", Соединенное Королевство (GB) |
Производитель / Заявитель
фирма "Emerson Process Management, ROSEMOUNT MEASUREMENT LIMITED"
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверка проводится по СТБ 8047-2015. |
Поверители
Скачать
|
Описание типа РБ 03 07 4660 16 [2016-10-14]
rb-03-07-4660-16_2016-10-14.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 4660 16 [2011-07-12]
rb-03-07-4660-16_2011-07-12.pdf
|
Скачать |
Описание типа
Назначение
Уровнемеры ультразвуковые серии Rosemount 3100 (далее - уровнемеры) предназначены для непрерывного измерения уровня жидкости и расстояния до поверхности жидких сред в закрытых и открытых резервуарах.
Область применения - автоматизированные системы управления производственными процессами в нефтяной, химической, энергетической и других областях хозяйственной деятельности, а также на объектах коммунального хозяйства (водоснабжение, канализация и учет сточных вод).
Описание
Уровнемеры ультразвуковые серии Rosemount 3100 выпускают в следующих исполнениях: Rosemount 3101, Rosemount 3102, Rosemount 3105, Rosemount 3107, Rosemount 3108.
Уровнемеры состоят из корпуса с электронным блоком и излучающей/приемной антенны.
Принцип действия уровнемеров основан на измерении времени прохождения ультразвукового сигнала до поверхности измеряемой среды и обратно. Время прохождения сигнала пропорционально расстоянию от антенны до границы раздела сред.
Измеренное значение уровня отображается на экране дисплея (кроме уровнемера Rosemount 3101) и с помощью микропроцессора преобразуется в выходной аналоговый сигнал от 4 мА до 20 мА и (или) цифровой сигнал по HART протоколу (для уровнемеров Rosemount 3102, Rosemount 3105, Rosemount 3107, Rosemount 3108).
Уровнемеры имеют встроенный датчик температуры для измерения температуры окружающей среды и для обеспечения температурной компенсации измеренного расстояния.
Уровнемеры Rosemount 3102, Rosemount 3105, Rosemount 3108 могут ся внешними датчиками температуры для обеспечения динамической тем^раЁ?рнбРЬ компенсации. 1'7 . сеД
Уровнемеры Rosemount 3102, Rosemount 3105, Rosemount 3107, Rosemount 3108 имеют функцию расчета объема и расхода жидкости в открытом резервуаре.
Уровнемеры выпускают в обычном или взрывозащищенном исполнениях.

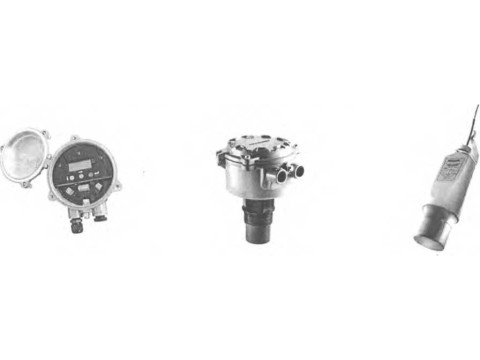

Внешний вид уровнемеров ультразвуковых серии Rosemount 3100 приведен на рисунке 1.
Уровнемеры ультразвуковые Rosemount 3101, Rosemount 3102, Rosemount 3105
Уровнемеры ультразвуковые Rosemount 3107, Rosemount 3108
Рисунок 1 Внешний вид уровнемеров ультразвуковых серии Rosemount 3100
Версия программного обеспечения и контрольная сумма указаны в таблице 1.
Таблица 1.
|
Исполнение |
Версия программного обеспечения |
Контрольная сумма |
|
Rosemount 3101 |
1.2А |
65В4 |
|
Rosemount 3102 |
4.02 |
2D26 |
|
Rosemount 3105 |
4.02 |
2D26 |
|
Rosemount 3107 |
4.00 |
9B2F |
|
Rosemount 3108 |
4.00 |
9B2F |
Место нанесения знака поверки в виде клейма-наклейки уровнемеров приведено в Приложении А к описанию типа.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики уровнемеров приведены в таблице 2.
Таблица 2________
|
Наименование характеристики |
Исполнение уровнемера Rosemount | |||||
|
3101 |
3102 |
3105 |
3107 |
3108 | ||
|
1 |
2 |
3 |
4 |
5 |
6 | |
|
Диапазон измерений, м |
от 0,3 до 8 |
от 0,3 до 11 |
от 0,3 до 11 |
от 0,3 до 12 |
от 0,3 до 3,3 | |
|
Разрешение, мм, не более |
1 | |||||
|
Пределы допускаемой основной погрешности уровнемера (при температуре 23±3 °C) |
абсолютной (при L < 1 м): ±5 мм относительной (при L > 1 м): ±0,5 % |
абсолютной (при L < 1 м): ±2,5 мм относительной (при L > 1 м): ±0,25 % —_ /V лы | ||||
Лист 2 из 5 ((
Продолжение таблицы 2
|
Наименование характеристики |
Исполнение уровнемера Rosemount | ||||
|
3101 |
3102 |
3105 |
3107 |
3108 | |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Пределы допускаемой погрешности уровнемера при изменении температуры окружающей среды (Т) в условиях эксплуатации |
абсолютной (при L < 1 м): ±[5+ABS((T-23 •0,1)] мм относительной (при L > 1 м): ±[0,5+ABS((T-23) ■ 0,03)] % |
абсолютной (при L < 1 м): ±[2,5+ABS((T-23) 0,1)] мм относительной (при L > 1 м): ±[0,25+ABS((T-23) ■ 0,015)] % | |||
|
Диапазон температур окружающей среды в условиях эксплуатации, транспортирования и хранения,°C |
от минус 20 цо плюс 70 |
от минус 40 до плюс 70 |
от минус 40 до плюс 60 | ||
|
Диапазон температур измереяемой среды, °C |
от минус 20 до плюс 70 |
от минус 30 до плюс 70 |
от минус 40 до плюс 60 | ||
|
Диапазон рабочего давления измеряемой среды, МПа |
от минус 0,025 до плюс 0,3 | ||||
|
Параметры выходов: Ток, мА Интерфейс |
от 4 до 20 | ||||
|
- |
HART | ||||
|
Пределы допускаемой основной абсолютной погрешности аналогового выходного сигнала, мА (при температуре 23±3 °C) |
±0,01 | ||||
|
Пределы допускаемой абсолютной погрешности аналогового выходного сигнала при изменении температуры окружающей среды в условиях эксплуатации, мА |
±[0,01 + ABS((T-23) ■ 0,002)] | ||||
|
Диапазон напряжения питания постоянного тока, В |
от 12 до 30 |
от 12 до 40 |
от 12 до 40 (в неопасных зонах) от 12 до 30 (в опасных зонах) | ||
|
Степень защиты оболочки по ГОСТ 14254-96 |
IP66, IP67 |
IP66, IP68 | |||
|
Масса,кг, не более |
2,0 |
2,6 | |||
|
Габаритные размеры, мм, не более |
0170x210 |
075x227 | |||
Примечание - L - измеренное значение
Для документов
Государственный реестр
средств измерений Республики Беларусь
Знак утверждения типа
Знак Утверждения типа наносится на титульный лист руководства по эксплуатации методом компьютерной графики.
Комплектность
Комплект поставки уровнемера указан в таблице 3.
Таблица 3
|
Наименование |
Количество |
|
Уровнемер |
1 |
|
Руководство по эксплуатации. |
1 |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "Emerson Process Management, ROSEMOUNT MEASUREMENT LIMITED", Соединенное Королевство.
ГОСТ 28725-90 «Приборы для измерения уровня жидкостей и сыпучих материалов. Общие технические требования и методы испытаний».
СТБ 8047-2015 "Система обеспечения единства измерений Республики Беларусь. Уровнемеры автоматические. Методика поверки".
Заключение
Уровнемеры ультразвуковые серии Rosemount 3100 соответствуют требованиям документации фирмьГЕтегзоп Process Management, ROSEMOUNT MEASUREMENT LIMITED", Соединенное Королевство, ГОСТ 28725-90, техническому регламенту Таможенного союза ТР ТС 012/2011 ТР ТС 012/2011 "О безопасности оборудования для работы во взрывоопасных средах" (сертификат соответствия № ТС RU С-СВ.ГБ05.В.00520 ,срок действия - до 29.04.2019); техническому регламенту Таможенного Союза ТР ТС 020/2011 "Электромагнитная совместимость технических средств" (сертификат соответствия № ТС RU C-US.AB72.B.00963, срок действия - до 27.08.2019).
Межповерочный интервал - не более 24 месяцев (при применении в сфере законодательной метрологии).
