Уровнемеры поплавковые герконовые A, NMG, MG
| Номер в ГРСИ РФ: | РБ 03 07 5689 15 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Уровнемеры |
| Производитель / заявитель: | "KSR KUEBLER Niveau-Messtechnik AG", Германия |
|
Описание типа РБ 03 07 5689 15 [2015-09-01]
rb-03-07-5689-15_2015-09-01.pdf
|
Скачать |
Уровнемеры поплавковые герконовые A, NMG, MG (далее - уровнемеры) предназначены для измерения уровня жидкостей в резервуарах и преобразования в унифицированный аналоговый выходной сигнал 4-20 мА с цифровым протоколом HART или в цифровой сигнал по протоколам FOUNDATION Fieldbus, PROFIBUS РА.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 5689 15 |
| Наименование | Уровнемеры поплавковые герконовые A, NMG, MG |
| Год регистрации | 2015 |
| Номер сертификата | 9711 |
| Дата регистрации | 2015-04-30 |
| Срок действия | 2020-04-30 |
| Получатель сертификата | фирма "KSR KUEBLER Niveau-Messtechnik AG", Германия (DE) |
Производитель / Заявитель
фирма "KSR KUEBLER Niveau-Messtechnik AG"
Адрес: Heinrich-Kuebler-Platz 1, D-69439, Zwingenberg/Neckar
Контакты: Тел.: +49-(0)-62-63-87-0 Факс: +49-(0)-62-63-87-99 Эл. почта: info@ksr-kuebler.com Сайт:ksr-kuebler.com
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2512-2015. |
Поверители
Скачать
|
Описание типа РБ 03 07 5689 15 [2015-09-01]
rb-03-07-5689-15_2015-09-01.pdf
|
Скачать |
Описание типа
Назначение
Уровнемеры поплавковые герконовые A, NMG, MG (далее - уровнемеры) предназначены для измерения уровня жидкостей в резервуарах и преобразования в унифицированный аналоговый выходной сигнал 4-20 мА с цифровым протоколом HART или в цифровой сигнал по протоколам FOUNDATION Fieldbus, PROFIBUS РА.
Область применения - системы автоматического контроля, регулирования и управления технологическими процессами, в том числе во взрывоопасных условиях, на предприятиях химической и нефтехимической, пищевой и фармацевтической промышленностей и в других областях деятельности, не связанных с коммерческим учетом.
Описание
Принцип действия уровнемеров основан на измерении уровня жидкости с помощью поплавка со встроенной магнитной системой, перемещающегося вдоль направляющей трубки (зонда), внутри которой находится герконовая линейка с резисторами. Магнитное поле поплавка переключает герконы, и измерительная цепь работает по схеме трёхпроводного потенциометра. Отдаваемое сопротивление пропорционально высоте уровня жидкости. Вторичный измерительный преобразователь измеряет сопротивление в цепи последовательно размещённых резисторов, которое является функцией уровня жидкости при срабатывании герконов, и преобразует его в унифицированный выходной сигнал 4-20 мА с цифровым протоколом HART или в цифровой сигнал по протоколам FOUNDATION Fieldbus, PROFIBUS РА.
Уровнемеры исполнений A, NMG состоят из датчика уровня (зонд со свободно перемещающимся по нему шарообразным или цилиндрическим поплавком) и вторичного измерительного преобразователя, встроенного в клеммную коробку, установленную на датчике уровня. В уровнемерах исполнения MG имеется байпасная труба, в которой находится цилиндрический поплавок со встроенной магнитной системой, бесконтактно передающий уровень жидкости на преобразователь уровня и на магнитный роликовый указатель уровня, смонтированные вне байпасной трубы. В указателе уровня расположены магнитные красно-белые или сине-белые ролики со встроенными стержневыми магнитами. При перемещении поплавка под действием его магнитной системы ролики поворачиваются на 180° белой (при снижении уровня) или красной/синей стороной (при повышении уровня). Сформированный таким образом столбик из роликов красного/синего цвета позволяет визуально наблюдать уровень жидкости в резервуаре.
В качестве вторичных измерительных преобразователей используются преобразователи Т32, Т53 производства фирмы «WIKA Alexander Wiegand GmbH & Co. KG» (Германия), внесённые в Государственный реестр средств измерений (РБ 03 10 3693 13). ...
Корпуса клеммных коробок изготавливают из нержавеющей стал и,/алюминия, полипропилена, полиэфира; трубку (зонд) - из нержавеющей стали, титана, ха^г^ллоЯГПВХ и др. материалов. (
л 1
Лист 1 из 5 %
Уровнемеры исполнения NMG с маркировкой взрывозащиты 0ExiaIICT4-T6X. lExdllCT6-T4X могут применяться во взрывоопасных зонах.

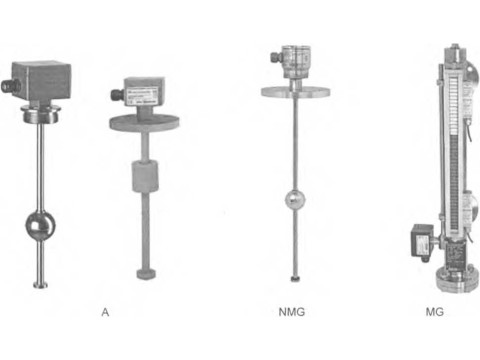

Внешний вид уровнемеров приведён на рисунке 1.
Схема с указанием места нанесения знака поверки в виде клейма-наклейки приведена в Приложении А.

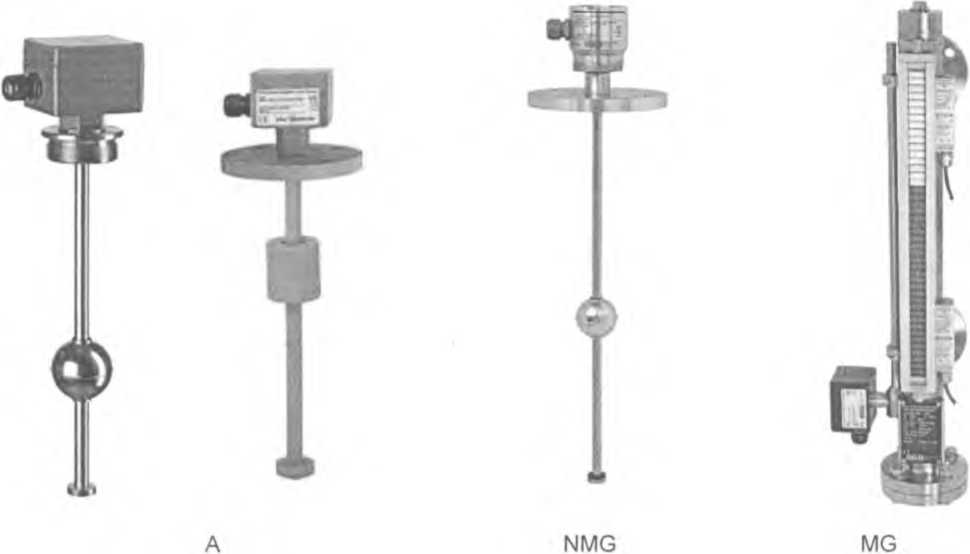

Рисунок 1 - Внешний вид уровнемеров
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики уровнемеров указаны в таблице 1.
Таблица 1
|
Наименование характеристики |
Значение характеристики |
|
Верхний предел измерений уровня L, мм |
от 250 до 6000 |
|
Шаг контактных растров К. мм |
5, 10, 15, 18 |
|
Пределы допускаемой абсолютной погрешности измерения уровня жидкости, мм |
±(K+510'3L) |
|
Максимальное давление рабочей жидкости, МПа |
20 |
|
Выходной сигнал |
Аналоговый 4-20 мА / HART. Цифровой FOUNDATION Fieldbus, PROFIBUS РА |
|
Диапазон напряжений питания постоянного тока, В |
от 10 до 32 |
|
Диапазон температур рабочей жидкости, °C |
минус 40 до плюс 125 (стандартное исполнение) от минус 200 до плюс 200 (специальное исполнение) |
|
Диапазон температур окружающей среды при эксплуатации,°C |
от минус 40 до плюс 60 (стандартное исполнение) от минус 40 до плюс 85 (специальное исполнение) |
|
Степень защиты оболочки по ГОСТ 14254-96 |
1Р67 |
|
Габаритные размеры, не более, мм |
6500x300x500 |
|
Масса, кг, не более |
150 |
Знак утверждения типа
Знак утверждения типа наносится на эксплуатационную документацию методом типографической печати.
Комплектность
Комплектность поставки уровнемеров определяется заказом в соответствии с технической документацией фирмы "KSR KUEBLER Niveau-Messtechnik AG", Германия.
Основной комплект поставки включает:
- уровнемер;
- руководство по эксплуатации.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Документация фирмы "KSR KUEBLER Niveau-Messtechnik AG", Германия.
МРБ МП.2512-2015 «Уровнемеры поплавковые герконовые A, NMG, MG. Методика поверки».
Заключение
Уровнемеры поплавковые герконовые A, NMG, MG соответствуют технической документации фирмы "KSR KUEBLER Niveau-Messtechnik AG".
Межповерочный интервал - не более 24 месяцев, для уровнемеров, предназначенных для применения, либо применяемых в сфере законодательной метрологии.
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ г.Минск, Старовиленский тракт, 93, тел. 334-98-13 Аттестат аккредитации №BY/112 02.1.0.0025
