Уровнемеры Proservo NMS 5/7
| Номер в ГРСИ РФ: | РБ 03 07 2004 15 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Уровнемеры |
| Производитель / заявитель: | "Endress+Hauser SE+Co.KG", Германия |
Уровнемеры Proservo NMS5/7 предназначены для измерения уровня и плотности жидкости, хранимой в резервуаре, уровня дна резервуара, уровней раздела фаз до трех несмешивающихся жидкостей и преобразования измеренных значений в унифицированный электрический сигнал.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 2004 15 |
| Наименование | Уровнемеры Proservo NMS 5/7 |
| Год регистрации | 2015 |
| Номер сертификата | 10046 |
| Дата регистрации | 2015-10-29 |
| Срок действия | 2020-10-29 |
| Получатель сертификата | фирма "Endress+Hauser Yamanashi", Япония (JP) |
Производитель / Заявитель
фирма "Endress+Hauser Yamanashi"
Адрес: 861-1 Mitsukunugi Sakaigawa-cho, Fuefuki-shi Yamanashi, 406-0846
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверка проводится по МРБ.МП 2041-2010 (извещение №1). |
Поверители
Скачать
|
Описание типа РБ 03 07 2004 15 [2010-09-07]
rb-03-07-2004-15_2010-09-07.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 2004 15 [2016-03-03]
rb-03-07-2004-15_2016-03-03.pdf
|
Скачать |
Описание типа
Назначение
Уровнемеры Proservo NMS5/7 предназначены для измерения уровня и плотности жидкости, хранимой в резервуаре, уровня дна резервуара, уровней раздела фаз до трех несмешивающихся жидкостей и преобразования измеренных значений в унифицированный электрический сигнал.
Область применения: системы учета, контроля и автоматического управления технологическими процессами в различных отраслях хозяйственной деятельности.
Описание
Принцип действия уровнемера основан на определении положения буйка, исходя из изменения его веса при помещении в жидкую среду.
Небольшой буек, прикрепленный к проволоке (измерительной ленте), размещается на поверхности жидкой среды (поверхности раздела фаз) и его вес уравновешивается выталкивающей силой.
Проволока наматывается на барабан с пазами, вращение которого осуществляется с помощью сервопривода через пары магнитов.
При изменении уровня жидкости (раздела фаз) изменяется натяжение проволоки и происходит смещение магнитов, которое регистрируется датчиками Холла. Управляющий блок прибора сравнивает сигнал датчиков Холла с сигналом опорного напряжения и вызывает поворот серводвигателя до достижения заданного натяжения проволоки. Сигнал, указывающий положение барабана, соответствующий уровню жидкости (раздела фаз) передается в цепь управления приводом и на встроенный жидкокристаллический дисплей. Встроенный микропроцессор преобразует сигнал уровня в унифицированный сигнал (в зависимости от исполнения), который может передаваться в систему автоматического регулирования и на выносной (дополнительный) индикатор. ____
Уровнемеры выпускают в исполнениях, которые различаются длиной/^даё^йт$яьной проволоки, что определяет диапазон измерений уровня. //
Уровнемеры выпускают во взрывозащищенном исполнении
В зависимости от заказа, корпус уровнемера изготавливается из алюминиевого сплава или из нержавеющей стали.
Место нанесения знака поверки (клейма-наклейки) указано в Приложении А
Внешний вид уровнемера представлен на рисунке 1

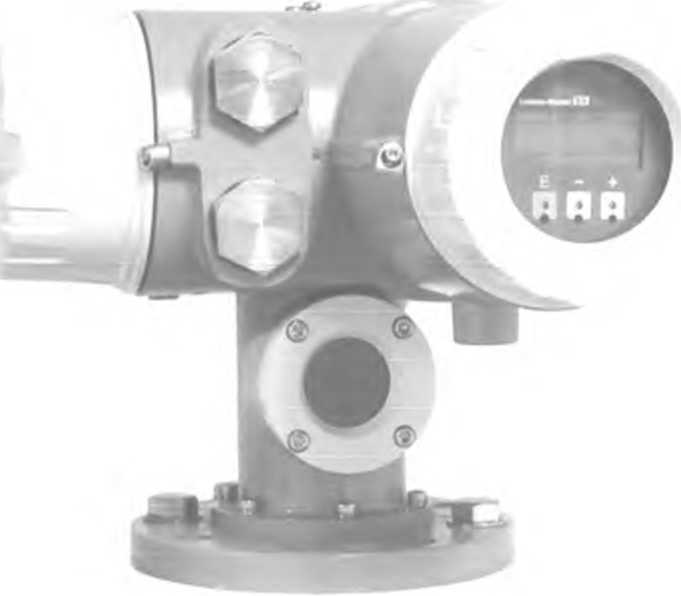

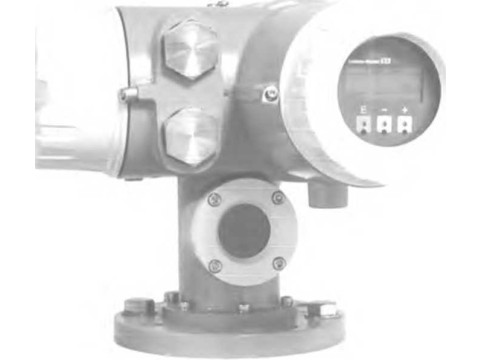

Рисунок 1 - Внешний вид уровнемера Proservo NMS5/7
Основные технические и метрологические характеристики
Основные технические и метрологические характеристики уровнемеров Proservo NMS 5/7 представлены в таблице 1
Таблица 1
|
Наименование характеристики |
Значения |
|
Диапазон измерений уровня (в зависимости от исполнения), мм |
от 0 до 47000 от 0 до 36000 от 0 до 28000 |
|
Диапазон измерений плотности, кг/м3 |
от 430 до 2000 |
|
Диапазон температур измеряемой среды, °C |
от минус 200 до плюс 200 |
|
Верхний предел давления измеряемой среды, МПа |
2,45 |
|
Диапазон температур окружающей среды, °C |
от минус 20 до плюс 60 (опция: от минус 40 до плюс 60) |
|
Пределы допускаемой основной абсолютной погрешности при измерении уровня, мм |
±0,7 (до 10 м); |
|
Пределы допускаемой дополнительной погрешности при измерении уровня, мм, на каждые 10 м |
±0,1 |
|
Пределы допускаемой основной абсолютной погрешности при измерении уровня после монтажа на месте эксплуатации (в соответствии с СТБ 1624), мм |
±4 |
|
Пределы допускаемой абсолютной погрешности при измерении уровня дна, мм |
±2,1 |
|
Пределы допускаемой абсолютной погрешности при измерении уровня раздела фаз, мм |
±2,7 |
|
Пределы допускаемой абсолютной погрешности при измерении плотности, кг/м3 |
±5 |
|
Напряжение питания, В: - постоянного тока - переменного тока с частотой 50/60 Гц |
от 20 до 60 от 20 до 55; от 85 до 264 |
|
Потребляемая мощность Вт, не более |
50 |
|
Выходные сигналы: Аналоговый токовый выход, мА Цифровые сигналы |
от 4 до 20 RS485 Modbus, Bidirectional serial pulse (V1 protocol), HART, Whessoematic 550, Mark / Space, Enraf Bi Phase Mark (BPM) |
|
Степень защиты по ГОСТ 14254 |
IP67 |
|
Масса, кг, не более |
27 |
Знак утверждения типа
госдарс"16".1^ средсте Респ\б11ИКИ
КИМ
Знак утверждения типа наносится на эксплуатационную документами способом. ,
Комплектность
Комплект поставки уровнемеров Proservo NMS 5/7:
- уровнемер Proservo NMS 5/7 (исполнение в соответствии с заказом)
- монтажные и дополнительные принадлежности в соответствии с заказом
- компакт-диск с эксплуатационной документацией
- дополнительная документация для приборов, которые используются во взрывоопасных зонах.
Технические документы
Техническая документация фирмы «Endress+Hauser Yamanashi», Япония.
СТБ 1624-2013 «Уровнемеры автоматические для измерения уровня жидкости в стационарных резервуарах-хранилищах»
МРБ МП.2041-2010 «Уровнемеры Proservo NMS 5/7. Методика поверки» в редакции извещения об изменении №1.
Заключение
Уровнемеры Proservo NMS 5/7 соответствуют технической документации фирмы «Endress+Hauser Yamanashi», Япония, СТБ 1624-2013, требованиям Технического регламента Таможенного союза ТР ТС 012/2011 (сертификат соответствия RU С-ЗР.ГБ05.В.00225 от 01.11.2013, выданный НАНИО «Центр сертификации взрывозащищенного и рудничного оборудования») и требованиям Технического регламента Таможенного союза ТР ТС 020/2011 (декларация соответствия, выданная представителем фирмы-изготовителя в Республике Беларусь УП Белоргсинтез», регистрационный номер ТС BY/112 11.01. ТР020 003 14345 от 03.11.2015).
Межповерочный интервал - не более 24 месяцев (при применении в сфере законодательной метрологии).
Научно-исследовательский испытательный центр испытаний средств измерений и техники БелГИМ
Республика Беларусь, г.Минск, Старовиленский тракт, 93, тел. 334-98-13 Аттестат аккредитации № BY/112.02.1.0.0025
