Уровнемеры радарные VEGAPULS
| Номер в ГРСИ РФ: | РБ 03 01 2736 16 |
|---|---|
| Раздел: | Средства измерений геометрических величин [1] |
| Категория: | Уровнемеры |
| Производитель / заявитель: | "VEGA Grieshaber KG", Германия |
Уровнемеры радарные VEGAPULS (далее - уровнемеры) предназначены для измерения уровня жидкостей и сыпучих продуктов и преобразования в унифицированный выходной аналоговый 4-20 mA/HART или цифровой сигнал (Profibus РА; Foundation Fieldbus).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 01 2736 16 |
| Наименование | Уровнемеры радарные VEGAPULS |
| Год регистрации | 2016 |
| Номер сертификата | 10404 |
| Дата регистрации | 2016-04-26 |
| Срок действия | 2021-04-26 |
| Получатель сертификата | фирма "VEGA Grieshaber KG", Германия (DE) |
Производитель / Заявитель
фирма "VEGA Grieshaber KG"
Адрес: Postfach 1142-Am Hohenstein 113, 77757 Schiltach
Контакты: +49 7836 50-0 / +49 7836 50-201 / info@de.vega.com
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверка проводится по СТБ 8047-2015 (в т.ч. уровнемеров, находящихся в эксплуатации и поверяемых ранее по МРБ МП. 1613-2006). |
Поверители
Скачать
|
Описание типа РБ 03 01 2736 16 [2017-01-13]
rb-03-01-2736-16_2017-01-13.pdf
|
Скачать | ||
|
Описание типа РБ 03 01 2736 16 [2011-04-01]
rb-03-01-2736-16_2011-04-01.pdf
|
Скачать |
Описание типа
Назначение
Уровнемеры радарные VEGAPULS (далее - уровнемеры) предназначены для измерения уровня жидкостей и сыпучих продуктов и преобразования в унифицированный выходной аналоговый 4-20 mA/HART или цифровой сигнал (Profibus РА; Foundation Fieldbus).
Область применения - системы учета, контроля и автоматического управления технологическими и коммерческими процессами в различных областях хозяйственной деятельности, объекты коммунального хозяйства (водоснабжение и канализация).
Описание
Уровнемеры состоят из электронного приемопередающего устройства, устанавливаемого на крыше резервуара, и антенны.
Приемопередающее устройство уровнемера посылает маломощные короткие электромагнитные импульсы. При соприкосновении импульса с поверхностью продукта происходит его отражение. Микропроцессор, входящий в состав приемопередающего устройства, измеряет интервал времени между излучением и приемом импульса, рассчитывает уровень и отображает измеренное значение на жидкокристаллическом дисплее. Уровнемер обеспечивает передачу измерительной информации в аналоговом или цифровом виде.
Уровнемеры изготавливают следующих модификаций: VEGAPULS 61, VEGAPULS WL61, VEGAPULS 62, VEGAPULS 63, VEGAPULS 64, VEGAPULS 65, VEGAPULS 66, VEGAPULS 67, VEGAPULS 68, VEGAPULS SR68, VEGAPULS 69.
Схема с указанием места нанесения знака поверки в виде клейма-наклейки приведена в Приложении А к описанию типа.
Внешний вид уровнемеров приведен на рисунках 1-11.

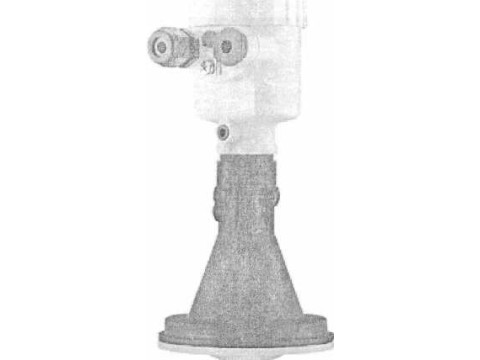

Рисунок 1 - Внешний вид уровнемера VEGAPULS 61
Рисунок 2 - Внешний вид уровнемера VEGAPULS WL61
Рисунок 3 - Внешний вид уровнемера VEGAPULS 62
Рисунок 4 - Внешний вид уровнемера VEGAPULS 63
Рисунок 5 - Внешний вид уровнемера VEGAPULS 64
Рисунок 6 - Внешний вид уровнемера VEGAPULS 65
Рисунок 7 - Внешний вид уровнемера VEGAPULS 66

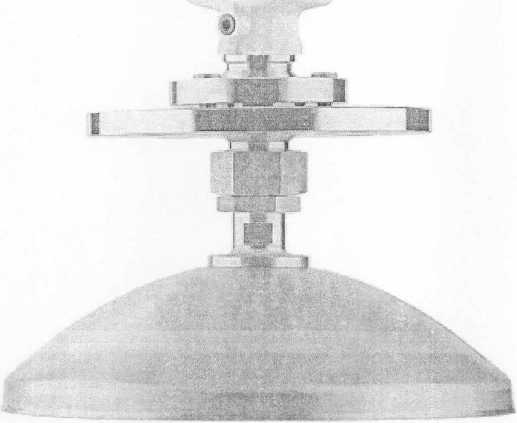

Рисунок 8 - Внешний вид уровнемера VEGAPULS 67
Рисунок 9 - Внешний вид уровнемера VEGAPULS 68
Рисунок 10 - Внешний вид уровнемера VEGAPULS SR68
Рисунок 11 - Внешний вид уровнемера VEGAPULS 69
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики уровнемеров радарных VEGAPULS приведены в таблице 1.
___Таблица J_________________
|
Наименование характеристик и единицы измерения |
Исполнения уровнемеров VEGAPULS ! | ||||||||||
|
61 |
WL61 |
62 |
63 |
64 |
65 |
66 |
67 |
68 |
SR 68 |
69 | |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
Диапазон измерений, м, не менее |
от 0,02 до 35,00 |
от 0,02 до15,00 |
от 0,1 до 35,0 |
от 0,08 до 35,00 |
от 0,20 до 30,00 |
от 0,35 до 35,00 |
от 0,07 до 35,00 |
от 0,02 до 15,00 |
от 0,1 ДО 75,0 |
от 0,1 до 30,0 |
от 0,15 ДО 120,00 |
|
Дискретность отсчета, мм |
1 | ||||||||||
|
Пределы допускаемой основной абсолютной погрешности (при температуре окружающей среды от 18 до 30 °C, мм (в зависимости от версии исполнения)) |
±2; ±5 |
±2; ±5 |
±2; ±3 |
±2; ±3 |
±2 |
±8; ±10 |
±8; ±10 |
±2; ±15 |
±2; ±15 |
±2; ±15 |
±5 |
|
Пределы допускаемой дополнительной приведенной погрешности уровнемера, вызванной изменением температуры окружающей среды от нормальной в диапазоне температур рабочих условий, %/10 °C |
±0,03 | ||||||||||
|
Выходной сигнал аналоговый, мА |
от 4 до 20 | ||||||||||
Лист 8 Листов 11
Окончание таблицы 1
|
1 |
СО CD ю "Г" со CXI |
9 |
10 |
11 12 | |||||||
|
Диапазон напряжения питания: постоянного тока, В переменного тока, В |
от 9,6 до 48 от 20 до 253 | ||||||||||
|
Разрешающая способность выходного сигнала, мкА |
0,3 | ||||||||||
|
Предел абсолютной погрешности токового выхода, мА |
±0,02 | ||||||||||
|
Диапазон температур окружающей среды при эксплуатации, хранении и транспортировании, °C |
от минус 40 до плюс 80 | ||||||||||
|
Диапазон температур измеряемой среды, °C |
От минус 40 до плюс 80 |
От минус 200 ДО плюс 450 |
От минус 200 ДО плюс 200 |
От минус 40 до плюс 200 |
От минус 40 ДО плюс 150 |
От минус 200 до плюс 400 |
От минус 40 ДО плюс 80 |
От минус 200 ДО плюс 450 |
От минус 40 ДО плюс 250 |
От минус 40 ДО плюс 200 | |
|
Степень защиты оболочки по ГОСТ 14254-96 |
IP 66/IP 68 | ||||||||||
|
Масса, кг, не более |
3,4 |
3,4 |
16,2 |
15,4 |
3,4 |
15,4 |
136 |
3,4 |
26 |
26 |
26 |
|
Габаритные размеры, мм, не более |
415x130 х120 |
415x125 х125 |
790x450 х450 |
385x430 х430 |
385x130 х120 |
785x430 х430 |
6640x540 х540 |
415x130 х120 |
6640x54 0x540 |
6640x540 х540 |
415x200 х385 |
Лист 9 Листов 11
Знак утверждения типа
Знак утверждения типа наносят на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Комплектность поставки уровнемеров определяется заказом в соответствии с технической документацией фирмы "VEGA Grieshaber KG" (Германия).
Базовая комплектация:
- уровнемер радарный VEGAPULS;
- руководство по эксплуатации.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы «VEGA Grieshaber KG».
СТБ 8047-2015 «Уровнемеры автоматические. Методика поверки».
Заключение
Уровнемеры радарные VEGAPULS соответствуют технической документации фирмы «VEGA Grieshaber KG.
Уровнемеры радарные VEGAPULS соответствуют требованиям ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах» (регистрационный № ТС RU С-ОЕ.ГБ05.В.00559, дата регистрации 16.05.2014), ТР ТС 020/2011 «Электромагнитная совместимость технических средств» (регистрационный № ТС RU D-DE.AP.52.B.04259, дата регистрации 27.05.2015).
Межповерочный интервал - не более 24 месяцев (для уровнемеров, применяемых в сфере законодательной метрологии).
