Уровнемеры бесконтактные радарные LevelWave LR01

Номер в ГРСИ РФ:	РБ 03 07 5687 15
Раздел:	Средства измерений расхода и количества жидкости и газа [7]
Категория:	Уровнемеры
Производитель / заявитель:	"Foxboro Eckardt GmbH", Германия

Скачать

Описание типа РБ 03 07 5687 15 [2015-10-07]

rb-03-07-5687-15_2015-10-07.pdf

Скачать

Нет данных о поставщике

Являетесь поставщиком? Разместите свои контакты в этом блоке! Подробнее в разделе Реклама

Уровнемеры бесконтактные радарные LevelWave LR01 (далее - уровнемеры) предназначены для измерения расстояний до поверхности измеряемой среды, уровня жидкостей, паст, суспензий в закрытых резервуарах любой формы.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 07 5687 15
Наименование	Уровнемеры бесконтактные радарные LevelWave LR01
Год регистрации	2015
Номер сертификата	9709
Дата регистрации	2015-04-30
Срок действия	2020-04-30
Получатель сертификата	фирма "Foxboro Eckardt GmbH", Германия (DE), Франция (FR)

Производитель / Заявитель

фирма "Foxboro Eckardt GmbH"

Адрес: Pragstr.82, D-70376 Stuttgart

Контакты: +49(0)711 502-0 / +49(0)711 502-597

Поверка

Межповерочный интервал / Периодичность поверки	24 мес.
Методика поверки	Поверка проводится по МРБ МП.2508-2015.

Поверители

Скачать

Описание типа РБ 03 07 5687 15 [2015-10-07]

rb-03-07-5687-15_2015-10-07.pdf

Скачать

Описание типа

Назначение Описание ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ Знак утверждения типа Комплектность ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ Заключение

Назначение

Область применения - системы учета, контроля и автоматического управления технологическими и коммерческими процессами в различных отраслях хозяйственной деятельности.

Описание

Принцип работы уровнемеров основан на частотном методе измерения дистанции до объекта (FMCW, Frequency-Modulated Continuous Wave): определяется разность частот радиосигналов, излучаемых уровнемером, и отражённых от поверхности измеряемой среды.

Уровнемеры LR01 состоят и следующих функциональных блоков:

- приёмо-передающего устройства с антенной (металлическая рупорная, металлическая волноводная антенна, волновая рупорная антенна из политетрафторэтилена (далее - ПТФЭ), волновая рупорная антенна из полипропилена (далее - ПП)), формирующего, излучающего и принимающего радиочастотные импульсы;

- вторичного измерительного преобразователя, выполняющего измерение разности частот и по измеренному значению расстояния до поверхности и значению базовой высоты резервуара вычисляющего уровень;

- встроенного индикатора (при наличии), отображающего измеренные

величины.

Измеренные данные передаются в систему верхнего уровня по токовому сигналу 4 -5- 20 мА + HART или по протоколам связи Modbus, Profibus PA/DP, Foundation Fieldbus.

Уровнемеры имеют различные исполнения в зависимости от типа антенн.

Вторичный измерительный преобразователь уровнемера может быть механически соединен с корпусом приёмо-передающего устройства с волноводом (компактное исполнение) или изготовлен в виде отдельного блока, соединенного кабелем с корпусом приёмо-передающего устройства с волноводом (раздельное исполнение).

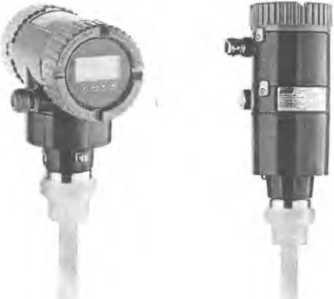

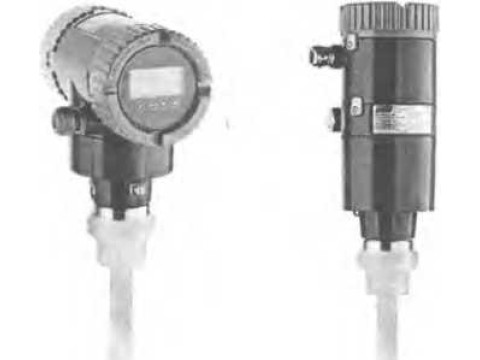

Внешний вид уровнемеров представлен на рисунке 1.

Рисунок 1 - общий вид уровнемера

Пломбировка уровнемеров не предусмотрена.

Место нанесения знака поверки приведено в Приложении А.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики уровнемеров бесконтактных радарных LevelWave LR01 приведены в таблице 1.

Таблица 1

Наименование характеристики и единицы измерения	Значение
Типы и присоединительные размеры применяемой антенны: • металлическая рупорная и волноводная антенна • волновая рупорная антенна из ПТФЭ • волновая рупорная антенна из ПП	80 мм	100 мм	150 мм	200 мм
	от 5	3 до 150 мм (фланцевое соединение)
	G 1 1/г (резьбовое соединение)
Диапазон измерений, м • металлическая рупорная антенна • волноводная антенна • волновая рупорная антенна из ПТФЭ и ПП	от 1 до 10		от 1 до 30
	от		до 6
	от 1 до 20
Пределы допускаемой погрешности измерений, мм	± 10 мм (при L < 10 м) ±0,1 % от измеренного значения расстояния L (при L > 10 м) или ± 5 мм (при L < 10 м) ± 0,05 % от измеренного значения расстояния L (при L > 10 м) Примечания: 1) Значение пределов допускаемой погрешности измерений определяется при заказе, кодируется в номере заказа, указанном в маркировке уровнемера 2) При выборе второго варианта в комплект поставки может включаться сертификат калибровки
Диэлектрическая проницаемость продукта (£г), не менее: • при измерениях в прямом режиме :^^^\лри измерениях в режиме TBF (только в резервуарах с fgf XWIOCKHM дном) I'S й ; О» 5 ж ■ 4 11 1 /г ? и /-S /1	1,8 1,1

Наименование характеристики и единицы измерения	Значение
Давление измеряемой среды, бар • для уровнемеров с металлической рупорной или волно-водной антенной • для уровнемеров с волновой рупорной антенной из ПТФЭ • для уровнемеров с волновой рупорной антенной из ПП	от минус 1 до плюс 40 от минус 1 до плюс 40 от минус 1 до плюс 16
Диапазон температур измеряемой среды, °C • для уровнемеров с металлической рупорной или волно-водной антенной • для уровнемеров с волновой рупорной антенной из ПТФЭ • для уровнемеров с волновой рупорной антенной из ПП	от минус 40 °C до плюс 150 °C (по заказу от минус 60 °C до плюс 250 °C - в зависимости от материала уплотнительных прокладок) от минус 50 °C до плюс 150 °C от минус 20 °C до плюс 100 °C
Диапазон температур окружающей среды при эксплуатации, °C	от минус 40 до плюс 80
Диапазон температур окружающей среды при хранении, °C	от минус 50 до плюс 85
Параметры выходного сигнала, мА	от 4 до 20 + HART
Разрешающая способность выходного сигнала, мкА	1
Диапазон напряжения питания постоянного тока, В	от 12 до 30 или от 16 до 36
Степень защиты оболочки по ГОСТ 14254-96	IP 66/67
Масса электронного блока, кг, не более	5,9
Габаритные размеры электронного блока, мм, не более	265x216x130 (исполнение для горизонтальной установки) 212x265x130 (исполнение для вертикальной установки)
