Счетчики холодной и горячей воды крыльчатые MT
| Номер в ГРСИ РФ: | РБ 03 07 1673 14 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Производитель / заявитель: | «Sensus Slovensko a.s.», г.Стара-Тура, Словакия |
Счетчики холодной и горячей воды крыльчатые МТ (далее счетчики) предназначены для измерения объема питьевой воды по СТБ 1188-99 или объема воды в системах горячего водоснабжения в квартирах, частных домах, на предприятиях и других объектах коммунального хозяйства, протекающей при температуре от 5 до 130°С и давлении не более 1,6 МПа (2,5 МПа - для счетчиков с импульсным выходом).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 1673 14 |
| Наименование | Счетчики холодной и горячей воды крыльчатые MT |
| Год регистрации | 2014 |
| Номер сертификата | 9164 |
| Дата регистрации | 2014-05-29 |
| Срок действия | 2019-05-29 |
| Получатель сертификата | фирма "Sensus Slovensko a.s.", Словакия (SK) |
Производитель / Заявитель
фирма "Sensus Slovensko a.s."
Адрес: Nam.Dr.A.Schweitzera 194, 916 01 Stara Tura
Контакты: +421 32 775 2244 / +421 32 776 4110 / www.sensus.com
Поверка
| Межповерочный интервал / Периодичность поверки | 48 мес. |
| Методика поверки | Поверка проводится по МИ 1592-86. |
| Признание поверки | Признается первичная при выпуске из производства, проводимая лабораторией фирмы "Sensus Metering Systems a.s.", Словакия (основание - Соглашение между Госстандартом и фирмой "Sensus Metering Systems a.s." о предоставлении права первичной поверки и последующей поверки средств измерений (метрологический контроль которых не обеспечен) от 17.09.2012 (шифр поверительного клейма - 051)(НТК №05-14). |
Поверители
Скачать
|
Описание типа РБ 03 07 1673 14 [2009-03-26]
rb-03-07-1673-14_2009-03-26.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 1673 14 [2010-03-30]
rb-03-07-1673-14_2010-03-30.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 1673 14 [2014-05-29]
rb-03-07-1673-14_2014-05-29.pdf
|
Скачать |
Описание типа
Назначение
Счетчики холодной и горячей воды крыльчатые МТ (далее счетчики) предназначены для измерения объема питьевой воды по СТБ 1188-99 или объема воды в системах горячего водоснабжения в квартирах, частных домах, на предприятиях и других объектах коммунального хозяйства, протекающей при температуре от 5 до 130°С и давлении не более 1,6 МПа (2,5 МПа - для счетчиков с импульсным выходом).
Описание
Принцип действия счетчиков основан на преобразовании числа оборотов крыльчатки в значение объема воды, протекающей через счетчик.
Конструктивно счетчик состоит из герметичного корпуса, в котором вращается крыльчатка. Вращение крыльчатки посредством магнитной муфты передается на счетный механизм. Счетный механизм представляет комбинацию передаточного, стрелочного и роликового счетчика. Кроме того, счетчики могут быть оснащены импульсным выходом.
Место нанесения государственного поверительного клейма - наклейки указано в приложении А к описанию типа.

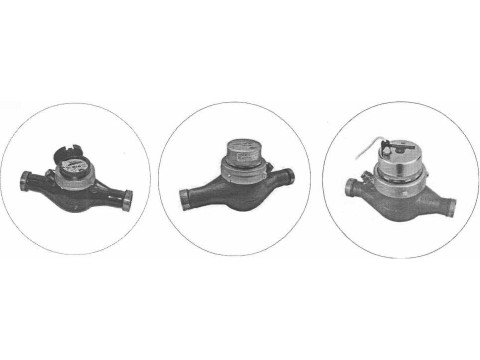

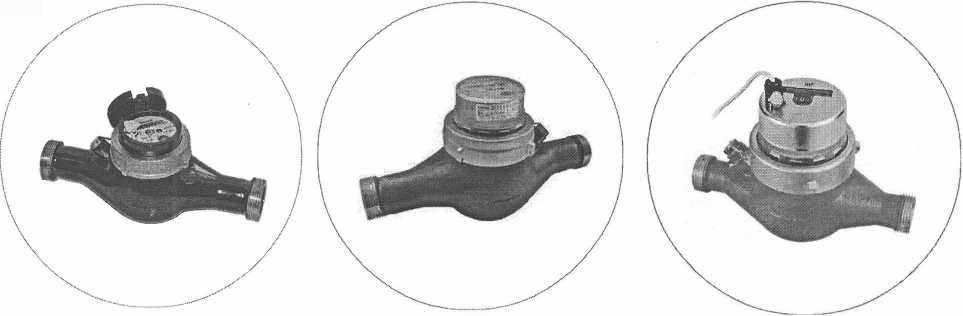

Внешний вид счетчиков приведен на рисунке 1.
MT Т МТ AN МТ AN с импульсным
выходом
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики счетчиков приведены в таблице 1.
Таблица 1
Рабочая среда: Горячая и холодная вода
Температурный класс:
• Для счетчиков холодной воды Т50
• Для счетчиков горячей воды Т90
Т30/130 (для счетчиков с импульсным выходом)
Максимально допускаемое рабочее давление МАР, 1,6 (2,5*)
МПа
Максимальная потеря давления, кПа: 6,3
Емкость счетного механизма, м3: 99999,999
Предел допускаемых значений основной относительной погрешности счетчика:
> диапазон: Qi < Q < Q2, %:
> диапазон: Q2 < Q < Q4, %: ~ $
для воды, имеющей температуру <30°С ± 2 для воды, имеющей температуру > 30°С ± $
*для счетчиков с импульсным выходом
|
Наименование характеристик |
Типоразмеры счетчиков | |||||
|
Номинальный диаметр, DN |
15 |
20 |
25 |
25,32 |
40 | |
|
Постоянный расход Q3, м3/ч |
2,5 |
4,0 |
6,3 |
10 |
16 | |
|
Наименьший расход Qi, м3/ч |
R40 |
0,0625 |
0,1 |
0,1575 |
0,25 |
0,4 |
|
R80 |
0,03125 |
0,05 |
0,07875 |
0,125 |
0,2 | |
|
R160 |
0,015625 |
0,025 |
0,039375 |
0,0625 |
0,1 | |
|
Переходный расход Q2, м3/ч |
R40 |
0,1 |
0,16 |
0,252 |
0,4 |
0,64 |
|
R80 |
0,05 |
0,08 |
0,126 |
0,2 |
0,32 | |
|
R160 |
0,025 |
0,04 |
0,063 |
0,1 |
0,16 | |
|
Максимальный расход Q4, м3/ч |
3,125 |
5,0 |
7,875 |
12,5 |
20 | |
|
Габаритные размеры МТ Т, не более: Длина, мм Высота, мм Ширина, мм |
165; 190 104 82 |
190 104 82 |
260 142 102 |
260 142 102 |
300 160 136 | |
|
Масса МТ Т, не более, кг |
0,9; 1,1 |
1,1 |
2,3 |
2,3 |
4,3 | |
|
Габаритные размеры МТ AN, не более: Длина, мм Высота, мм Ширина, мм |
190 ПО 97 |
190 115 97 |
260 120 104 |
260 123 103 |
300 140 140 | |
|
Масса МТ AN, не более, кг |
2,0 |
2,1 |
2,9 |
3,0 |
5,2 | |
ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА
Знак Государственного реестра наносится на лицевую поверхность шкалы счетного механизма методом сеткографии и на паспорт типографским способом.
Комплектность
1. Счетчик воды крыльчатый (МТ Т, МТ AN) 1 шт.
2. Паспорт 1 экз.
3. Упаковка 1 шт.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Документация "Sensus Slovensko a.s.", Словакия (SK);
СТБ ISO 4064-1-2007 "Измерение расхода воды в закрытых трубопроводах под полной нагрузкой. Счетчики холодной питьевой воды и горячей воды. Часть 1 Технические требования";
СТБ ISO 4064-3-2007 "Измерение расхода воды в закрытых трубопроводах под полной нагрузкой. Счетчики холодной питьевой воды и горячей воды. Часть 3: Методы и средства испытаний";
Рекомендация МОЗМ Р 72 "Счетчики горячей воды".
Заключение
Счетчики соответствуют требованиям СТБ ISO 4064-1-2007, СТБ ISO 4064-3-2007, документации фирмы "Sensus Slovensko a.s.". Словакия.
Межповерочный интервал - 48 месяцев.
