Счетчики холодной и горячей воды крыльчатые VLX (E-T)

Назначение

Счетчики горячей и холодной воды крыльчатые VLX (Е-Т), модификация Residia Jet, Residia Jet C, Residia Star (далее - счетчики), предназначены для измерения объема питьевой воды по СТБ 1188-99 или объема воды в системах горячего водоснабжения, протекающей по трубопроводу при температуре от 5 до 90°С и давлении не более 1 МПа.

Область применения - предприятия жилищно-коммунального хозяйства.

Описание

Принцип работы счетчика состоит в измерении числа оборотов крыльчатки, вращающейся под действием протекающей воды. Поток воды через решетчатый фильтр попадает в измерительную полость и направляется на лопасти крыльчатки. Вращение крыльчатки (число оборотов пропорционально объему протекающей воды) передается на редуктор счетного механизма через магнитную муфту. Редуктор преобразует число оборотов крыльчатки в показания роликового счетного устройства. Отсчет производится в единицах измерения объема (м3). Кроме того, на циферблате счетного механизма имеется круговая шкала для отсчета значений объема в долях метра кубического.

Счетчик состоит из латунного корпуса с резьбовыми входным и выходным патрубками (для VLX-С и модификаций Residia Jet С, Residia Star С, применяется корпус из композитного материала), измерительной вставки с крыльчаткой и счетного механизма механического типа. Счетный механизм отделен от воды герметичной перегородкой (сухоходный механизм). Измерительная вставка содержит крыльчатку с вертикальной осью из нержавеющей стали, которая вращается в подшипниках из искусственного сапфира. Роликовое устройство содержит восемь оцифрованных барабанчиков, позволяющих регистрировать объем до 99999,999 м3.

Конструкцией приборов предусмотрено подключение коммуникационного модуля (модификации Residia Jet, Residia Jet C, Residia Star) и импульсного выхода.

Счетчики воды имеют защиту от воздействия внешнего магнитного поля в соответствии с EN 14154-3.

Счетчики выпускаются под торговыми марками VLX, Е-Т, VLX-C, Residia Jet, Residia Jet C, Residia Star. Принципиальных отличий по конструкции у приборов типа VLX и Е-Т не имеется.

Счетчики устанавливаются в горизонтальных и вертикальных трубопроводах. Место нанесения государственного поверительного клейма - наклейки указано в приложении А к описанию типа.

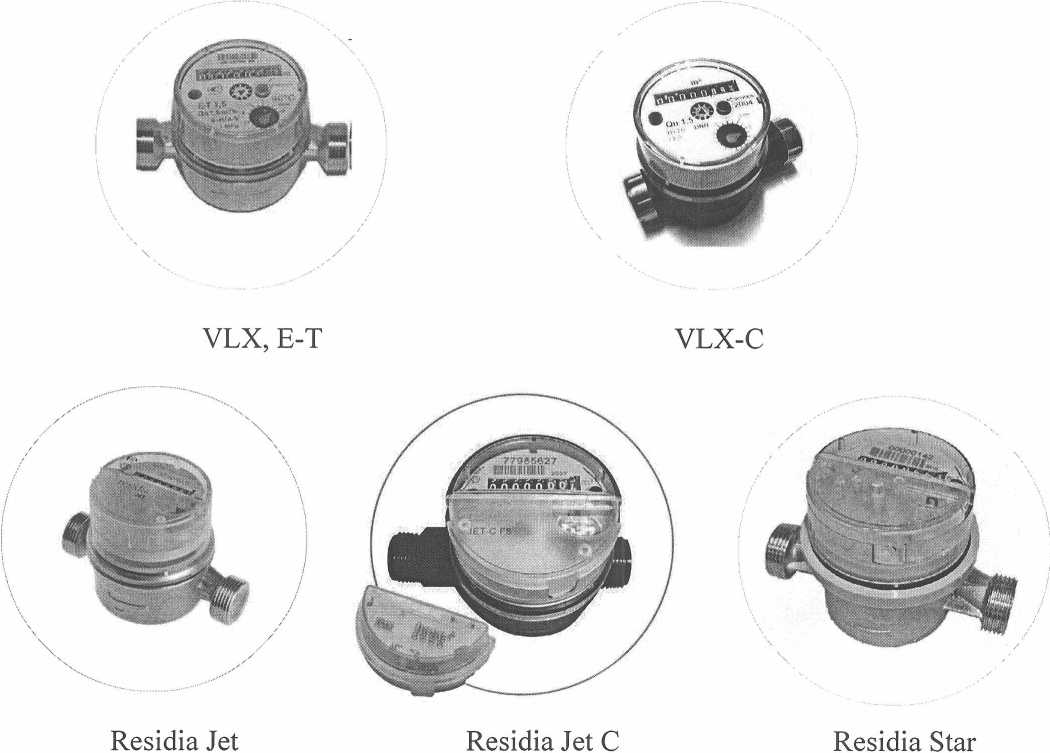

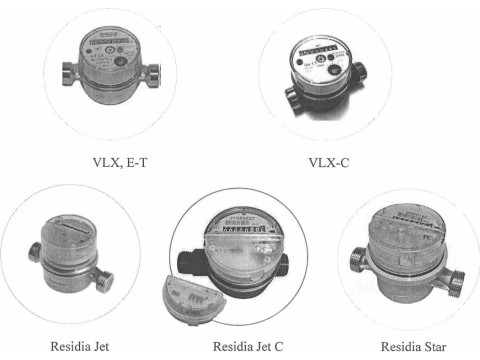

Внешний вид счетчиков приведен на рисунке 1.

Рисунок 1 Внешний вид счетчиков холодной и горячей воды крыльчатых VLX (Е-Т), модификаций Residia Jet, Residia Jet C, Residia Star

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики счетчиков приведены в таблице 1.

Таблица 1

Рабочая среда:

Горячая и холодная вода

Т50

Т90

Температурный класс:

• Для счетчиков холодной воды

• Для счетчиков горячей воды

Максимально допускаемое рабочее давление, МПа 1,0

Максимальная потеря давления, кПа:              6,3

Емкость счетного механизма, м3:                  99999,999

Предел допускаемых значений основной относительной погрешности счетчика:

> диапазон: Qi < Q < Q2, %:                  ± 5

> диапазон: Q2 < Q < Q4, %:

для воды, имеющей температуру <30°С -

для воды, имеющей температуру > 30°С + 3

* Масса VLX-C, модификаций Residia Jet С, Residia Star С составляет 0, 27 кг.

ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА

Знак Государственного реестра средств измерений наносится на счетчик при помощи специальной наклейки, располагаемой на корпусе счетчика воды или на лицевую поверхность шкалы счетного механизма методом сеткографии, а также на титульный лист паспорта счетчика воды.

Комплектность

Комплект поставки счетчиков согласно документации фирмы "Sensus Slovensko a.s.", Словакия:

- счетчик холодной или горячей воды крыльчатый VLX , Е-Т, VLX-C,

модификации Residia Jet, Residia Jet C, Residia Star             1 шт.;

- комплект монтажных деталей (в соответствии с заказом) 1 компл.;

-паспорт                                                        1 экз.,

- упаковка                                                   1 шт.

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Документация "Sensus Slovensko a.s.", Словакия;

СТБ ISO 4064-1-2007 "Измерение расхода воды в закрытых трубопроводах под полной нагрузкой. Счетчики холодной питьевой воды и горячей воды. Часть 1 Технические требования";

СТБ ISO 4064-3-2007 " Измерение расхода воды в закрытых трубопроводах под полной нагрузкой. Счетчики холодной питьевой воды и горячей воды. Часть 3: Методы и средства испытаний";

Рекомендация МОЗМ Р 72 "Счетчики горячей воды";

Заключение

Счетчики холодной и горячей воды крыльчатые VLX (Е-Т), модификации Residia Jet, Residia Jet С и Residia Star соответствуют требованиям СТБ ISO 4064-1-2007, СТБ ISO 4064-3-2007, документации фирмы "Sensus Slovensko a.s.". Словакия (SK).

Межповерочный интервал -60 месяцев.
