Машины испытательные ИП, ИР и Р

Номер в ГРСИ РФ: РБ 03 03 5430 14
Раздел: Средства измерений силы и твердости [3]
Производитель / заявитель: ООО "ЗАВОД ИСПЫТАТЕЛЬНЫХ ПРИБОРОВ И ОБОРУДОВАНИЯ" (ЗИПО), г. Армавир
Скачать
Описание типа РБ 03 03 5430 14 [2014-09-12]
rb-03-03-5430-14_2014-09-12.pdf
Скачать
Нет данных о поставщике

Машины испытательные ИП, ИР и Р (далее - машины) предназначены для задания и измерений силы сжатия или растяжения а также измерений перемещений подвижной части нагружающего устройства при проведении механических испытаний образцов.

Информация по Госреестру

Основные данные
Номер по Госреестру РБ 03 03 5430 14
Наименование Машины испытательные ИП, ИР и Р
Год регистрации 2014
Номер сертификата 9169
Дата регистрации 2014-05-29
Срок действия 2018-07-02
Получатель сертификата ООО "ЗИПО", г. Армавир Краснодарского края, Россия (RU)
Производитель / Заявитель

ООО "ЗИПО"

Адрес: ул. Новороссийская, д. 147, 352923, г. Армавир Краснодарского края

Контакты: (86137)56148, 98222

Поверка

Межповерочный интервал / Периодичность поверки 12 мес.
Методика поверки Поверка проводится по МП 2301-248-2013.
Признание поверки Первичная при выпуске из производства: Ростовский ЦСМ (номер реестра - №007, шифр поверительного клейма - ВР)(НТК №05-14).

Поверители

Скачать

Описание типа РБ 03 03 5430 14 [2014-09-12]
rb-03-03-5430-14_2014-09-12.pdf
Скачать

Описание типа

Назначение

Машины испытательные ИП, ИР и Р (далее - машины) предназначены для задания и измерений силы сжатия или растяжения а также измерений перемещений подвижной части нагружающего устройства при проведении механических испытаний образцов.

Описание

Принцип действия машин заключается в измерении давления, создаваемого насосной установкой, и преобразовании полученного сигнала в силу, прикладываемую к испытываемому образцу посредством нагружающего устройства.

Машины состоят из нагружающего устройства и пульта управления.

Нагружающее устройство и пульт управления, состоящий из насосной установки и цифровой системы измерения ASTM-Digital, устанавливаются на фундамент и соединяются рукавами высокого давления и кабелями.

Нагружающие устройства машин ИП являются двухколонными вертикального типа с одной зоной для испытаний на сжатие (изгиб), оснащенной опорными плитами для установки образцов.

Нагружающие устройства машин ИР являются двухколонными вертикального типа с одной зоной для испытаний на растяжение и оснащены гидравлическими клиновыми захватами.

Нагружающие устройства машин Р являются двухколонными вертикального типа с двумя зонами для испытаний на растяжение и сжатие (изгиб) («реверсивная рамка») и оснащены гидравлическими клиновыми захватами. Нагружающие устройства машин Р-0,5 и Р-5 представляют собой электромеханические установки, в которых нагрузка создается преобразованием крутящего момента винтовых колонн, вращаемых при помощи редуктора электродвигателем. Захваты на этих модификациях машин имеют механический зажим.

Насосная установка обеспечивает подачу рабочей жидкости в силовые гидроцилиндры машин, а система ASTM-Digital - измерение параметров текущих значений силы и перемещения подвижных частей нагружающего устройства.

Для измерений перемещений подвижной части нагружающего устройства применяются:

- измерители перемещений магнитострикционного и/или индуктивного принципа действия (машины ИП, ИР и Р-10, Р-20, Р-50, Р-100);                                ;

- инкрементальные преобразователи угловых перемещений (энкодеры) фотоэлектрического принципа действия, установленные на винтовых колоннах1 (машины Р-0,5 и Р-5).

Модификации машин отличаются диапазонами измерений, дискретностями цифрового отсчетного устройства, классом точности, габаритными размерами и массой.

Машины имеют обозначение T-FS -К, где:

Т - вид машины по типу воспроизводимой нагрузки:

«ИП» - машины для испытаний на сжатие (прессы);

«ИР» - машины для испытаний на растяжение (разрывные машины);

«Р» - универсальные машины на растяжение и сжатие с двухзонным нагружающим устройством типа реверсивная рамка.

F - наибольший предел измерений в кН (для машин <<Р» - наибольший предел измерений в т);

S - тип применяемой системы измерений:

«М» - система измерений ASTM-Digital «Стандартная» с ручным управлением;

Лист № 2

Всего листов 6

«М-авто» - система измерений ASTM-Digital «Профессиональная» с автоматизированным управлением нагружением.

К - класс точности.

Машины по заказу потребителя могут объединяться в комплексы из двух различных нагружающих устройств с единым пультом управления. При этом эксплуатация (в т.ч. поверка) машин осуществляется поочередно, как если бы это были две машины в отдельности.

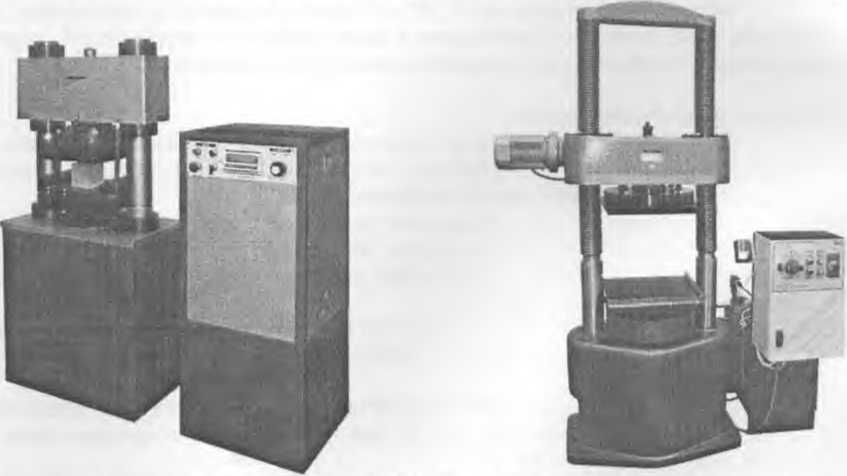

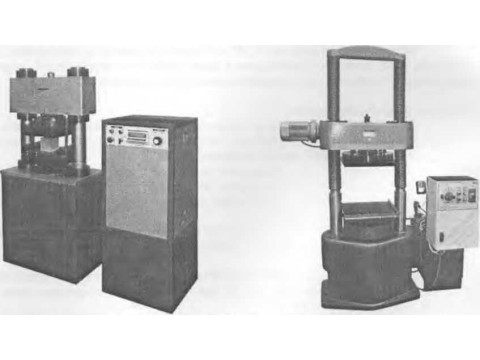

Рисунок. 1. Машина испытательная ИП-1000М Рисунок 2. Машина испытательная

ИП-1250М-авто

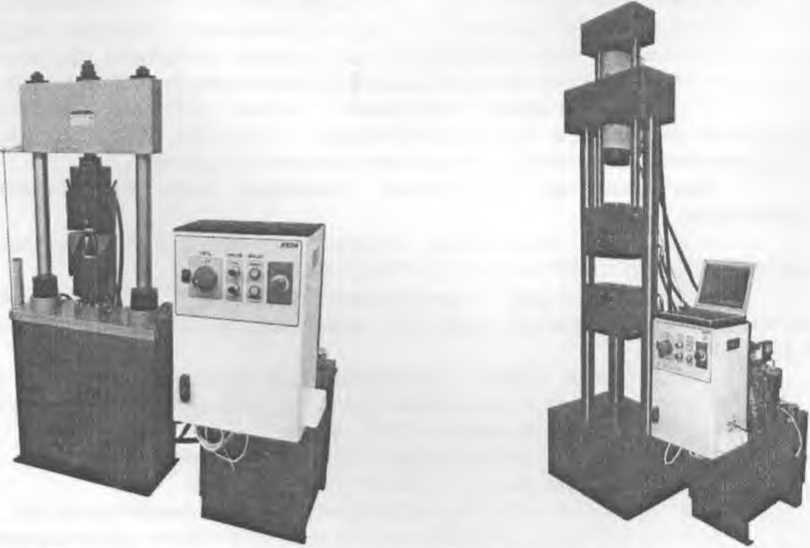

Рисунок 3. Машина испытательная ИР-100М-авто Рисунок 4. Машина испытательная

Р-20М-авто

J Лист №3

Beerb листов 6

Программное обеспечение

В машинах используется автономное программное обеспечение “Testing_M-auto» (далее - ПО) реализующее следующие функции: сбор, обработку и представление измерительной информации.

В таблице 1 приведены сведения об идентификационных данных ПО.

!Габлица I

Наименование ПО

Идентификационное наименование ПО

Номер версии (идентификационный номер) ПО

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатора Пр

TestingM-auto

Testing.exe

2.3.2 0

ECBD9631

CRC32

Идентификация программы: версию ПО можно проверить в меню «Справка» в разделе «О программе».

В машинах может использоваться также любое другое аттестованное ПО, предназначенное для использования в испытательных машинах.

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010. Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.

Технические характеристики

Наибольший предел измерений силы, диапазон рабочих скоростей нагружения, полный ход, высота и ширина рабочего пространства, габаритные размеры,; масса и потребляемая мощность приведены в таблице 2.

Таблица2

Обозначение

Наибольший предел измерений силы, кН

Диапазон рабочих скоростей нагружения, кН/с

Полный ход, мм, не менее

Высота рабочего пространства, мм, не менее

Ширина рабочего । пространства, мм, не

I менее

Габаритные размеры (длина, ширина, высота), мм, не более

Масса, кг, не более

Потребляемая мощность, кВт, не более

1

2

3

4

5

6

7

8 '

9

ИР-100

100

от 0,1 до 10

360

400

350

1835,710,1970

850

1,5

ИР-200

200

от 0,2 до 20

360

400

400

1940,710,2170

1150;

2,0

ИР-500

500

от 0,5 до 50

360

400

500

2175,710,2800

1650

3,5

ИР-1000

1000

от 0,5 до 50

360

400

600

2450,710,3500

2950 j

3,5

ИП-50

50

от 0,05 до 5

80

350

180

1000,605,1620

270

1,5

ИП-100

100

от 0,1 до 10

100

350

220

1000,605,1620

380

1,5

ИП-250

250

от 0,25 до 25

100

350

310

1160,605,1620

600

2,0

ИП-500

500

от 0,5 до 50

100

350

310

1160,605,1620

650

2,0

ИП-1000

1000

от 1 до 100

150

500

390

1500,720, 1860

1600

3,5

ИП-1250

1250

от 1 до 100

150

800

470

1920, 820,2200

2500

3,5

ИП-2000

2000

от 1 до 100

150

600

530

1760,725,2300

3300

3,5

ИП-2500

2500

от 1 до 100

150

1000

530

2600,900,2700

3600

3,5

Р-0,5

V

*

600

650

430

1250,480, 1980

490

2,0

Р-5

600

650

430

1250,480, 1980

550

2,0

Р-10

loo)

от 0,1 до 10

240

800

400

1420, 950, 2490

1100

2,0

Лист № 4

Всего листов 6

Продолжение таблицы 2

1

2

3

4

5

6

7

8

9

Р-20

200

от 0,2 до 20

240

900

500

1560,980,2900

1700

2,0

Р-50

500

от 0,5 до 50

240

1000

600

1800,980,3520

2800

3,5

Р-100

1000

от 1 до 100

240

1100

850

2970,1930,4590

6900

3,5

Р-200

2000

от 2 до 200

350

1100

1000

2900,1200,5800

16000

6

Предельные значения параметров при измерении силы должны соответствовать приведенным в таблице 3.

______,___________________________________________________________________________Таблица 3

Класс точности

Предельные значения*, %

Систематическая составляющая погрешности, q

Составляющая погрешности связанная с повторяемостью показаний, b

Составляющая погрешности связанная с гистерезисом**, V

Составляющая погрешности связанная с дрейфом нуля, fa

Относительная разрешающая способность,а

0,5

±0,5

0,5

±0,75

±0,05

0,25

1

±1,0

1,0

±1,5

±0,1

0,5

Примечание: Технические и метрологические характеристики соответствуют требованиям ISO 7500

* Характеристики приведены для нормальных условий по ГОСТ 15150-69

* * Определяется только по требованию потребителя.

Цена единицы наи меньшего разряда при измерении силы, кН:       ’ » - '

- длямашин ИП-5'J, Р-0,5, Р-5      ........................Л....................

- для машин ИР-1 ООО, ИП-1000, ИП-1250, ИП-2000, ИП-2500, Р-100, Р-200

- для остальных....................................

Диапазон измерен; й перемещений, мм:

- для машин ИП-5 0............,...........................................................отО,5 до50

- для машин ИП-100, ИП-250, ИП-500, ИП-1000, ИП-1250,

ИП-2000, ИП-2500...................................................................................... от 0,5 до 100

- для машин Р-0,5, Р-5.........        от 0,5 до 600

- для остальных  .........    —..........................от 0,5 до 200

Рабочий ход, мм, i:e менее:

- для мапшн ИП-50

- для машин ИП-100, ИП-250, ИП-500, ИП-1000, ИП-1250, ИП-2000, ИП-2500 .... 100

- для машин Р-0,5, Р-5          ..  ....   600

- для остальных..............          200

Цена единицы паи м еньшего разряда при измерении перемещений*, мм:

- для машин Р-0,5, Р-5.....................................................

- для остальных..............

Пределы допускаемой относительной погрешности измерений перемещений при прямом ходе, %**............................................................................................

Пределы допускаемой относительной погрешности поддержания скорости нагружения, %

- в исполнении «№;> с ручным пультом управления

- в исполнении «М авто» с пультом автоматизированного управления................

I

* - для машин в исполнении «М» измеритель перемещений не входит в1 базовую комплектацию и устанавливается по заказу потребителя.

* * - характеристики приведены для нормальных условий по ГОСТ 15150-69

Лист №5

Всего листов 6

Питание машин от трехфазной сети переменного тока:

- напряжение, В • а ■.*»«< »'»;• • »* »•       • ••<••• •* »«**•••*»••        от 207 до 253 или от 360 до 440

- частота,Гц................................................................................... от49,8 до 50,2

Вероятность безотказной работы за 1000 часов.......................................1.

Знак утверждения типа

Знак утверждения типа наносится^на таблички (фотохимическим способом, ) располагаемые на передней стороне опорной плиты нагружающего устройства й на боковой стороне пульта управления машин, а такж^ на титульный лист руководства по эксплуатации и формуляра^типографским способом)—

Комплектность

Машина испытательная -1 шт.

Комплект сменных частей и принадлежностей -1 компл.

Руководство по эксплуатации ЗИПО 0.276.002 РЭ -1 экз.

Формуляр ЗИПО 0.276.002 ФО- 1 экз.

Руководство по эксплуатации системы измерений «ASTM-Digital» -1 экз.

Методика поверки МП 2301-248-2013 -1 экз.

Поверка                                                                       1

осуществляется по документу МП 2301-248-2013 «Машины испытательные ИП, ИР и Р. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 22.03.2013 г.

Перечень основных средств поверки:

- динамометры 2-го разряда по ГОСТ Р 8.663-2009, пределы допускаемых значений доверительных границ относительной погрешности 5 = 0,12 % для Машин класса 0,5; 5 = 0,24 % для машин класса 1;

- индикатор многооборотный с ценой деления 0,002 мм 2МИГ-1;            5

- индикатор часового типа с ценой деления 0,01 мм ИЧ10 класс точности 1;

- штангенрейсмас ШР-630-0,05, диапазон измерений от 0 До 630 мм;

- секундомер механический СОПпр с ценой деления шкалы 0,2 с, класс точности 2.

Сведения о методах измерений

изложены в руководстве по эксплуатации «Машины испытательные ИП, ИР и Р. Руководство по эксплуатации ЗИПО 0.276.002 РЭ».

Нормативные документы

1. ГОСТ Р 8.663-2009 ГСИ. Государственная поверочная схема для средств измерений силы.

2. ЗИПО 0.095.006 ТУ Машины испытательные ИП, ИР и Р. Технические условия.
